En este documento analizamos ciertos conceptos relacionados con la ficha 1 y 2. Y concluimos, dando el porque es importante desarrollar nuestras habilidades de pensamiento.
Sara Sofia Bedoya Montezuma.
9-1.
2. Fuente de poder es un componente del computador que se
encarga de transformar una corriente eléctrica alterna en
una corriente eléctrica continua transmitiendo la corriente
eléctrica imprescindible y necesaria a los ordenadores para
el buen funcionamiento y protección de estos.
3. Existen dos tipos de fuentes utilizadas en las
computadoras.
• FUENTES DE PODER AT
• FUENTES DE PODER ATX
4. FUENTES DE PODER AT
La fuente AT es un dispositivo que se acopla en el gabinete
de la computadora y que se encarga básicamente de
transformar la corriente alterna de la línea eléctrica del
enchufe de pared en corriente directa; la cuál es utilizada
por los elementos electrónicos y eléctricos de la
computadora con un menor voltaje. Otras funciones son
las de suministrar la cantidad de corriente y voltaje que los
dispositivos requieren así como protegerlos de problemas
en el suministro eléctrico como subidas de voltaje. Se le
puede llamar fuente de poder AT, fuente de alimentación
AT, fuente analógica, fuente de encendido mecánico, entre
otros nombres
5. • Para su encendido y apagado, cuenta con un interruptor mecánico.
• Algunos modelos integraban un conector de tres terminales para
alimentar adicionalmente al monitor CRT desde la misma fuente.
• Este tipo de fuentes se integran desde equipos tan antiguos con
microprocesador Intel® 8026 hasta equipos con microprocesador Intel®
Pentium MMX.
• Es una fuente ahorradora de electricidad, ya que no se queda en modo
"Standby" ó en estado de espera; esto porque al oprimir el interruptor se
corta totalmente el suministro.
• Es una fuente segura, ya que al oprimir el botón de encendido se
interrumpe la electricidad dentro de los circuitos, evitando problemas de
cortos al manipular su interior.
• Aunque si el usuario manipula directamente el interruptor para realizar
alguna modificación, corre el riesgo de choque eléctrico, ya que esa
parte trabaja directamente con la electricidad de la red eléctrica.
6. La fuente ATX es un dispositivo que se monta
internamente en el gabinete de la computadora , la cuál se
encarga básicamente de transformar la corriente alterna de
la línea eléctrica comercial en corriente directa; la cuál es
utilizada por los elementos electrónicos y eléctricos de la
computadora. Otras funciones son las de suministrar la
cantidad de corriente y voltaje que los dispositivos
requieren así como protegerlos de problemas en el
suministro eléctrico como subidas de voltaje. A la fuente
ATX se le puede llamar fuente de poder ATX, fuente de
alimentación ATX, fuente digital, fuente de encendido
digital, fuentes de pulsador, entre otros nombres.
7.

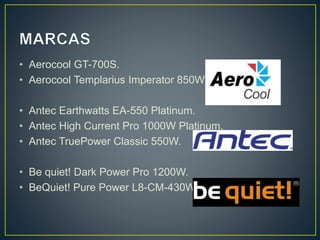

8. • Aerocool GT-700S.
• Aerocool Templarius Imperator 850W.
• Antec Earthwatts EA-550 Platinum.
• Antec High Current Pro 1000W Platinum.
• Antec TruePower Classic 550W.
• Be quiet! Dark Power Pro 1200W.
• BeQuiet! Pure Power L8-CM-430W.
11. Unidades de una fuente eléctrica.
• Voltaje: El voltio (volt en Inglés).
• Corriente: El amperio (amper en Inglés).
• Potencia: El vatio (watt en Inglés).
12. • La computadora es energizada (o alimentada) por una fuente
de energía que provee varios voltajes para las diferentes
partes que la componen. Por ejemplo:
- Los dispositivos como Discos Rígidos, lectograbadoras de
CD/DVD, Disqueteras, Unidades ZIP y algunas placas internas
conectadas en los puertos PCI - PCI Express AGP o IDE (en las
computadoras mas viejitas) se utilizan 12 voltios y 5 voltios.
- Los dispositivos como las unidades USB utilizan 5 voltios.
- Las memorias RAM varían entre 2,5 y 3,3 voltios según su
tecnología.
- Los microprocesadores utilizan de 1,5 a 3,3 voltios según el
tipo.
- La lógica (circuitos integrados) y circuitería de la placa madre
(motherboard) utiliza 5 voltios, salvo el circuito integrado del
BIOS que utiliza 3 voltios, y es alimentado provisoriamente por
una pila cuando no hay energía (la PC apagada) para mantener
la configuración.
13. Un cable de alimentación es un cable eléctrico que sirve
para conectar los electrodomésticos o cualquier otro tipo
de dispositivo eléctrico a la red de suministro a través de
un enchufe o conectándose a un alargador eléctrico. Se
caracteriza porque forma una conexión temporal, fácil de
desconectar y volver de reconectar en cualquier otro punto
de red.

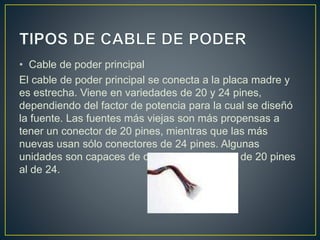

14. • Cable de poder principal
El cable de poder principal se conecta a la placa madre y
es estrecha. Viene en variedades de 20 y 24 pines,
dependiendo del factor de potencia para la cual se diseñó
la fuente. Las fuentes más viejas son más propensas a
tener un conector de 20 pines, mientras que las más
nuevas usan sólo conectores de 24 pines. Algunas
unidades son capaces de cambiar del formato de 20 pines
al de 24.
15. • CABLE DE PODER MOLEX DE 4 PINES
El cable de poder molex de 4 pines es el más común. Las
fuentes de poder llegan a tener hasta cuatro de ellos. Son
usado para alimentar varios tipos de componentes,
incluyendo discos duros IDE y unidades ópticas. Algunos
sistemas de enfriamiento, ventiladores y luces añadidas
también utilizan el conector molex.
16. • Cable SATA
Los discos duros SATA modernos usan el cable de poder
SATA, que tiene 15 pines y normalmente es de color negro.
La mayoría de las fuentes de poder tienen dos o tres de
estos conectores, pero algunos sólo tienen uno. Los
usuarios que necesitan más cables de poder SATA pueden
usar adaptadores para convertir conectores molex a
conectores SATA de 15 pines.

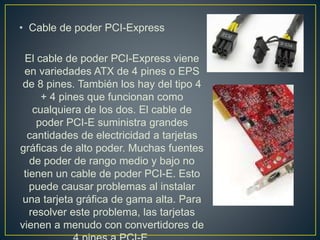

17. • Cable de poder PCI-Express
El cable de poder PCI-Express viene
en variedades ATX de 4 pines o EPS
de 8 pines. También los hay del tipo 4
+ 4 pines que funcionan como
cualquiera de los dos. El cable de
poder PCI-E suministra grandes
cantidades de electricidad a tarjetas
gráficas de alto poder. Muchas fuentes
de poder de rango medio y bajo no
tienen un cable de poder PCI-E. Esto
puede causar problemas al instalar
una tarjeta gráfica de gama alta. Para
resolver este problema, las tarjetas
vienen a menudo con convertidores de
18.
19. Este tipo de corriente es producida
por los alternadores y es la que se
genera en las centrales eléctricas. La
corriente que usamos en las
viviendas es corriente alterna
(enchufes).
En este tipo de corriente la intensidad
varia con el tiempo (numero de
electrones), además cambia de
sentido de circulación a razón de 50
veces por segundo (frecuencia
50Hz). Según esto también la tensión
generada entre los dos bornes
(polos) varia con el tiempo en forma
de onda senoidal (ver gráfica), no es
20. • La razón del amplio uso de la corriente alterna, que minimiza
los problemas de trasmisión de potencia, viene determinada
por su facilidad de transformación, cualidad de la que carece
la corriente continua. La energía eléctrica trasmitida viene
dada por el producto de la tensión, la intensidad y el tiempo.
Dado que la sección de los conductores de las líneas de
transporte de energía eléctrica depende de la intensidad, se
puede, mediante un transformador, modificar el voltaje hasta
altos valores (alta tensión), disminuyendo en igual proporción
la intensidad de corriente. Esto permite que los conductores
sean de menor sección y, por tanto, de menor costo; además,
minimiza las pérdidas por efecto Joule, que dependen del
cuadrado de la intensidad. Una vez en el punto de consumo o
en sus cercanías, el voltaje puede ser de nuevo reducido para
permitir su uso industrial o doméstico de forma cómoda y
segura.

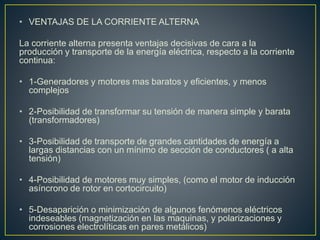

21. • VENTAJAS DE LA CORRIENTE ALTERNA
La corriente alterna presenta ventajas decisivas de cara a la
producción y transporte de la energía eléctrica, respecto a la corriente
continua:
• 1-Generadores y motores mas baratos y eficientes, y menos
complejos
• 2-Posibilidad de transformar su tensión de manera simple y barata
(transformadores)
• 3-Posibilidad de transporte de grandes cantidades de energía a
largas distancias con un mínimo de sección de conductores ( a alta
tensión)
• 4-Posibilidad de motores muy simples, (como el motor de inducción
asíncrono de rotor en cortocircuito)
• 5-Desaparición o minimización de algunos fenómenos eléctricos
indeseables (magnetización en las maquinas, y polarizaciones y
corrosiones electrolíticas en pares metálicos)
22. La corriente continua (CC en
español, en inglés DC, de Direct
Current) se refiere al flujo continuo
de carga eléctrica a través de un
conductor entre dos puntos de
distinto potencial, que no cambia de
sentido con el tiempo. A diferencia
de la corriente alterna (CA en
español, AC en inglés, de Alternating
Current), en la corriente continua las
cargas eléctricas circulan siempre
en la misma dirección. Aunque
comúnmente se identifica la
corriente continua con una corriente
constante, es continua toda
corriente que mantenga siempre la
misma polaridad, así disminuya su
intensidad conforme se va
consumiendo la carga (por ejemplo
cuando se descarga una batería
eléctrica).
23. La corriente continua es empleada en infinidad
de aplicaciones y aparatos de pequeño voltaje
alimentados con baterías (generalmente
recargables) que suministran directamente
corriente continua, o bien con corriente alterna
como es el caso, por ejemplo, de los
ordenadores, siendo entonces necesario
previamente realizar la conversión de la
corriente alterna de alimentación en corriente
continua.
También se está extendiendo el uso de
generadores de corriente continua mediante
células solares, dado el nulo impacto
medioambiental del uso de la energía solar
frente a las soluciones convencionales
24. Los lugares en que podemos encontrar
aplicación a circuitos alimentados por
corriente continua son múltiples. Podemos
citar, a modo de ejemplo, los siguientes:
• La luneta térmica del coche: Convierte la
energía consumida de la batería en
energía calorífica, la cual produce el
efecto de desempañado deseado.
• Un electroimán: En este supuesto, la
energía eléctrica suministrada por la
alimentación se convierte en energía
magnética.
25. • Una linterna: La bombilla es el
dispositivo encargado de
transformar la energía eléctrica de
la pila en energía luminosa.
• Un pequeño ventilador para coche:
En este caso, la corriente de aire se
debe a que existe un dispositivo
que mueve las aspas del ventilador.
Este dispositivo es el motor de CC,
el cual se encarga de convertir la
energía eléctrica de la batería del
coche en energía mecánica capaz
de mover las citadas aspas.

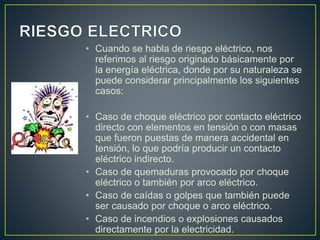

26. • Cuando se habla de riesgo eléctrico, nos
referimos al riesgo originado básicamente por
la energía eléctrica, donde por su naturaleza se
puede considerar principalmente los siguientes
casos:
• Caso de choque eléctrico por contacto eléctrico
directo con elementos en tensión o con masas
que fueron puestas de manera accidental en
tensión, lo que podría producir un contacto
eléctrico indirecto.
• Caso de quemaduras provocado por choque
eléctrico o también por arco eléctrico.
• Caso de caídas o golpes que también puede
ser causado por choque o arco eléctrico.
• Caso de incendios o explosiones causados
directamente por la electricidad.

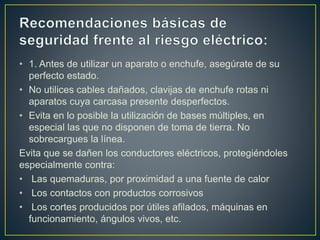

27. • 1. Antes de utilizar un aparato o enchufe, asegúrate de su
perfecto estado.
• No utilices cables dañados, clavijas de enchufe rotas ni
aparatos cuya carcasa presente desperfectos.
• Evita en lo posible la utilización de bases múltiples, en
especial las que no disponen de toma de tierra. No
sobrecargues la línea.
Evita que se dañen los conductores eléctricos, protegiéndoles
especialmente contra:
• Las quemaduras, por proximidad a una fuente de calor
• Los contactos con productos corrosivos
• Los cortes producidos por útiles afilados, máquinas en
funcionamiento, ángulos vivos, etc.
28. • Para utilizar un aparato o instalación eléctrica, maniobra
únicamente los órganos de mando previstos por el
constructor o instalador. No alteres ni modifiques los
dispositivos de seguridad ni los órganos de mando. Para
desconectar una clavija del enchufe, tira de ella, nunca
del cable de alimentación
• No utilices aparatos eléctricos ni manipules sobre
instalaciones eléctricas cuando accidentalmente se
encuentren mojadas o húmedas, o si eres tú quien tiene
las manos o pies mojados.
29. Son todos aquellos factores ambientales que dependen de
las propiedades físicas de los cuerpos tales como:
• Ruido
• Temperaturas Extremas
• Ventilación
• Iluminación
• Presión
• Radiación
• Vibración
Que actúan sobre el trabajador y que pueden producir
efectos nocivos, de acuerdo con la intensidad y tiempo de
exposición.
30.
31. • 1. Adaptar la carga de trabajo (física y mental) a las
capacidades del trabajador.
• 2. Situar los elementos de mando y control dentro del campo
eficaz de trabajo del operario.
• 3. Organizar las tareas de manera que sea posible combinar
distintas posturas de trabajo y prevenir posibles accidentes.
• 4. Procurar dotar a las tareas de un nivel de interés creciente.
• 5. Controlar la cantidad y la calidad de la información tratada y
recibida.
32. Es necesario en toda política de prevención de riesgos . los
indicadores para hacer un determinado mantenimiento son las
siguientes:
• Consignación de la maquina: conjunto de operaciones
encaminadas a la conexión del elemento de la red de
suministro. Con ello los sistemas deben quedar bloqueados.
• Permiso de trabajo: es el documento que especifica las tareas
a realizar sobre la maquina, precauciones que hay que tener
sobre la maquina, recomendaciones cuando se realicen
actividades que produzcan desprendimientos de chispas en
ambientes explosivos.
• Riesgos químicos: Pueden ser absorbidos por el organismo y
producir riesgos sobre la salud.
33. • Riesgos físicos: derivan del nivel de
incidencia de la energía según sea su
comportamiento y naturaleza( ruidos,
radiaciones, energía calorífica)
• Riesgos biológicos. Supone cuando nos
exponemos a microorganismos y
endoparásitos, y son causas de alergias
y toxicidad.
• Riesgos ergonómicos. Para eliminarlos
adaptamos el puesto de trabajo al
trabajador.
34. PARA LA CABEZA
Casco de seguridad: Cuando se exponga a riesgos
eléctricos y golpes
PARA EL APARATO RESPIRATORIO
Mascarilla desechable: Cuando esté en ambientes donde
hay partículas suspendidas en el aire tales como el polvo
de algodón o cemento y otras partículas derivadas del
pulido de piezas.
• Botas o zapato cerrado
