Este documento describe las funcionalidades de SOLIDWORKS CAM, incluyendo el reconocimiento automático de características, estrategias de maquinado, maquinado de ensambles y piezas especiales, y generación de código G. SOLIDWORKS CAM permite generar operaciones de maquinado directamente desde archivos 3D, reconocer automáticamente las características, aplicar diferentes estrategias de maquinado, y generar código G para maquinado CNC.

1. SOLIDWORKS CAM
SOLIDWORKS
2018
Edgar Dozal
Aplicaciones

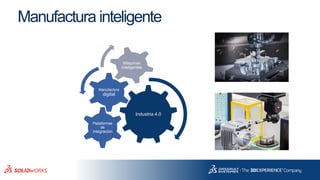

2. Industria 4.0
Manufactura
digital
Máquinas
Inteligentes
Plataformas
de
integración
Manufactura inteligente

3. Programación manual
Costos
Tiempo
SOLIDWORKS CAM

4. Agenda
QUÉ ES SOLIDWORKS CAM
MÉTODOS DE RECONOCIMIENTO
ESTRATEGIAS DE MAQUINADO
MAQUINADOS ESPECIALES
PROCESAMIENTO

5. Agenda
QUÉ ES SOLIDWORKS CAM
MTODOS DE RECONOCIMIENTO
ESTRATEGIAS DE MAQUINADO
MAQUINADOS ESPECIALES
PROCESAMIENTO

6. CAM

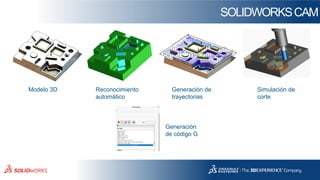

7. Modelo 3D Reconocimiento
automático
Generación de
trayectorias
Simulación de
corte
Generación
de código G
SOLIDWORKSCAM

8. SOLIDWORKS CAM

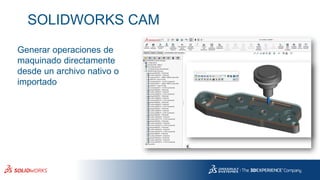

Generar operaciones de
maquinado directamente
desde un archivo nativo o
importado

9. Agenda
QUÉ ES SOLIDWORKS CAM
MÉTODOS DE RECONOCIMIENTO
ESTRATEGIAS DE MAQUINADO
MAQUINADOS ESPECIALES
PROCESAMIENTO

10. Agenda
QUÉ ES SOLIDWORKS CAM
MÉTODOS DE RECONOCIMIENTO
ESTRATEGIAS DE MAQUINADO
MAQUINADOS ESPECIALES
PROCESAMIENTO

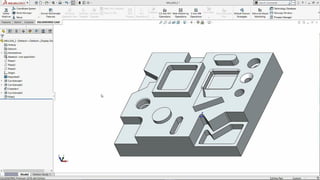

11. Métodos de Reconocimiento

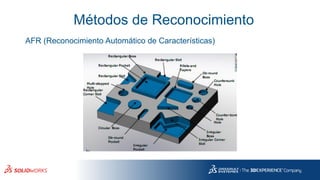

AFR (Reconocimiento Automático de Características)

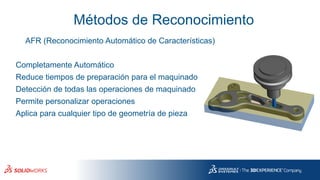

13. Métodos de Reconocimiento
AFR (Reconocimiento Automático de Características)
Reduce tiempos de preparación para el maquinado
Completamente Automático
Detección de todas las operaciones de maquinado
Permite personalizar operaciones
Aplica para cualquier tipo de geometría de pieza

14. Agenda
QUÉ ES SOLIDWORKS CAM
MÉTODOS DE RECONOCIMIENTO
ESTRATEGIAS DE MAQUINADO
MAQUINADOS ESPECIALES
PROCESAMIENTO

15. Agenda
QUÉ ES SOLIDWORKS CAM
MÉTODOS DE RECONOCIMIENTO
ESTRATEGIAS DE MAQUINADO
MAQUINADOS ESPECIALES
PROCESAMIENTO

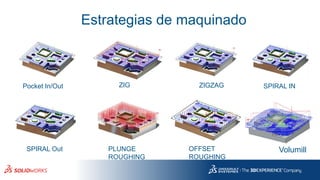

16. Estrategias de maquinado
Pocket In/Out ZIG ZIGZAG SPIRAL IN
SPIRAL Out PLUNGE
ROUGHING
OFFSET
ROUGHING
Volumill

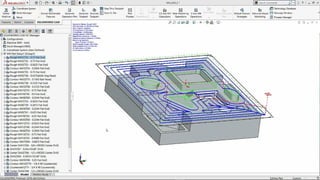

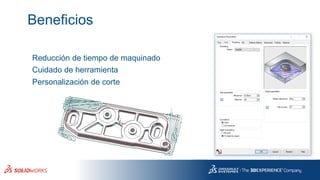

18. Beneficios
Reducción de tiempo de maquinado
Cuidado de herramienta
Personalización de corte

19. Agenda
QUÉ ES SOLIDWORKS CAM
MÉTODOS DE RECONOCIMIENTO
ESTRATEGIAS DE MAQUINADO
MAQUINADOS ESPECIALES
PROCESAMIENTO

20. Agenda
QUÉ ES SOLIDWORKS CAM
MÉTODOS DE RECONOCIMIENTO
ESTRATEGIAS DE MAQUINADO
MAQUINADOS ESPECIALES
PROCESAMIENTO

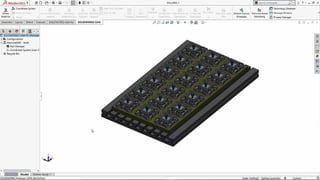

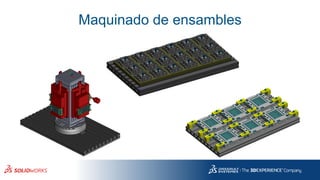

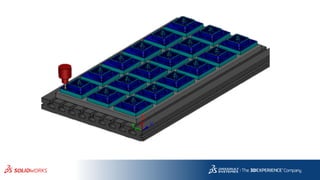

21. Maquinado de ensambles

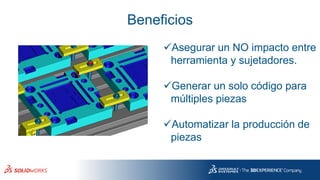

24. Beneficios
✓Asegurar un NO impacto entre
herramienta y sujetadores.
✓Generar un solo código para
múltiples piezas
✓Automatizar la producción de
piezas

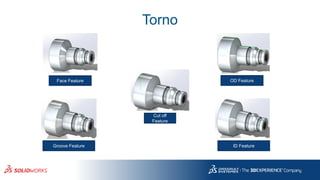

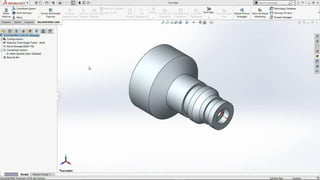

25. Torno
Face Feature OD Feature
Groove Feature ID Feature
Cut off
Feature

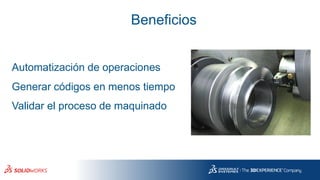

27. Beneficios
Automatización de operaciones
Generar códigos en menos tiempo
Validar el proceso de maquinado

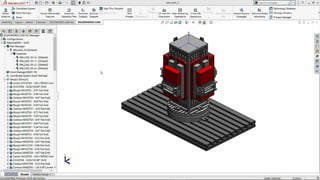

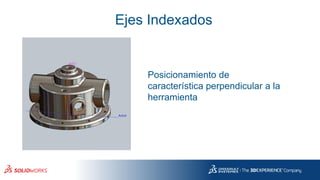

28. Ejes Indexados
Posicionamiento de
característica perpendicular a la
herramienta

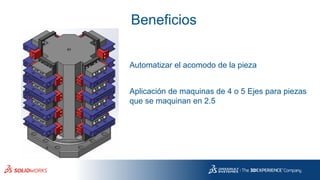

30. Beneficios
Aplicación de maquinas de 4 o 5 Ejes para piezas
que se maquinan en 2.5
Automatizar el acomodo de la pieza

31. Agenda
QUÉ ES SOLIDWORKS CAM
MÉTODOS DE RECONOCIMIENTO
ESTRATEGIAS DE MAQUINADO
MAQUINADOS ESPECIALES
PROCESAMIENTO

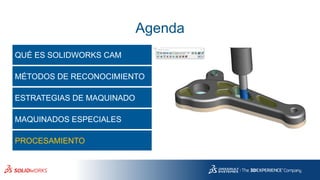

32. Agenda
QUÉ ES SOLIDWORKS CAM
MÉTODOS DE RECONOCIMIENTO
ESTRATEGIAS DE MAQUINADO
MAQUINADOS ESPECIALES
PROCESAMIENTO

33. Post Procesador
Es la interfaz que convierte un lenguaje de
programación en tareas de operación de maquinado
CNC
Código G

34. Generación de código G

35. Beneficio

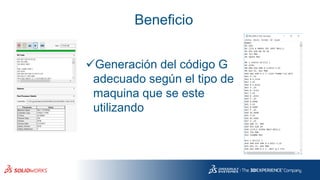

✓Generación del código G
adecuado según el tipo de
maquina que se este
utilizando

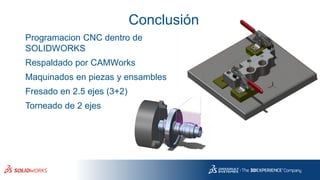

36. Programacion CNC dentro de
SOLIDWORKS
Respaldado por CAMWorks
Maquinados en piezas y ensambles
Fresado en 2.5 ejes (3+2)
Torneado de 2 ejes
Conclusión

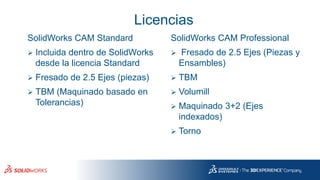

37. Licencias
SolidWorks CAM Standard
➢ Incluida dentro de SolidWorks
desde la licencia Standard
➢ Fresado de 2.5 Ejes (piezas)
➢ TBM (Maquinado basado en
Tolerancias)
SolidWorks CAM Professional
➢ Fresado de 2.5 Ejes (Piezas y
Ensambles)
➢ TBM
➢ Volumill
➢ Maquinado 3+2 (Ejes
indexados)
➢ Torno
