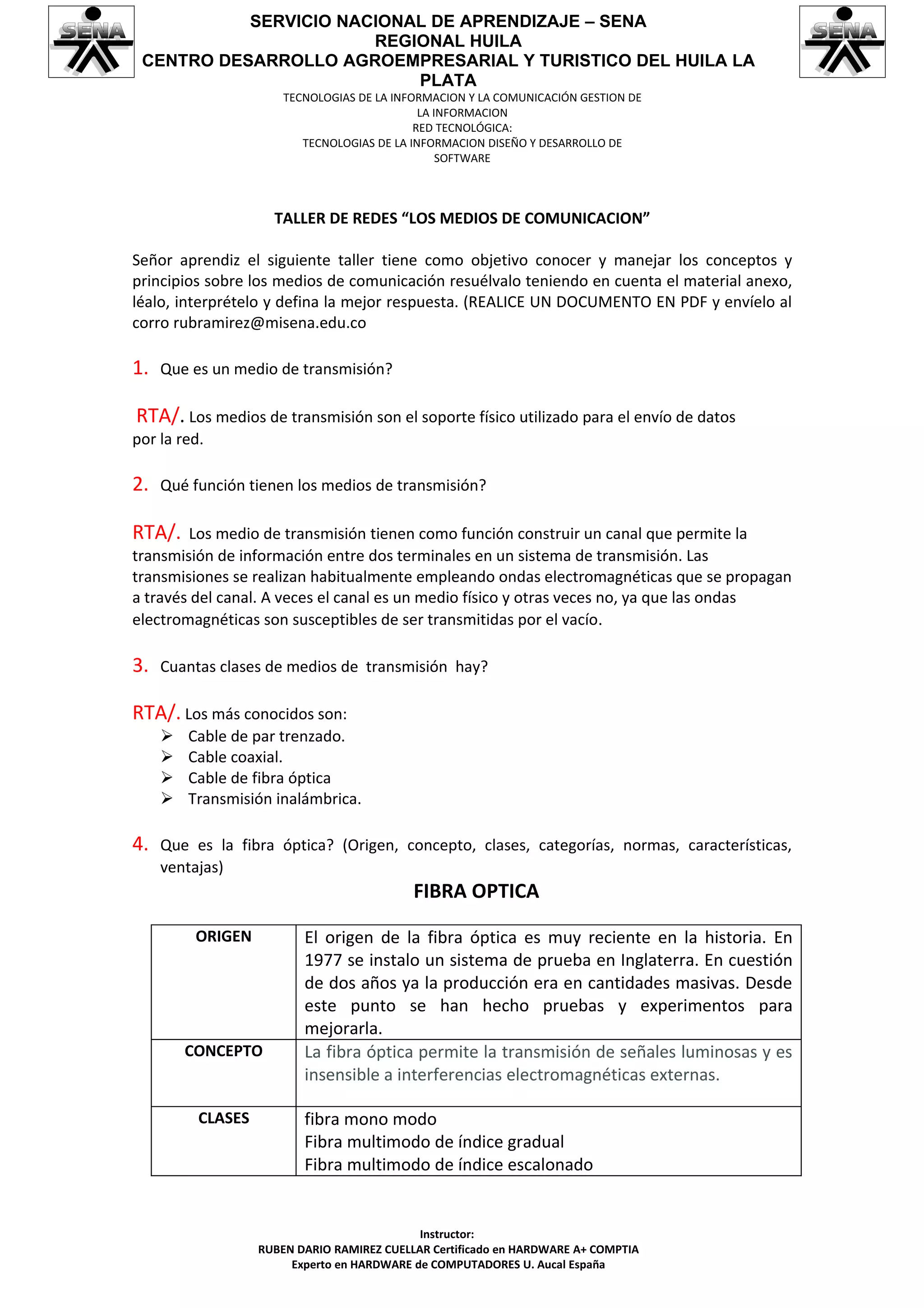

TALLER DE REDES “LOS MEDIOS DE COMUNICACION”
Señor aprendiz el siguiente taller tiene como objetivo conocer y manejar los conceptos y
principios sobre los medios de comunicación resuélvalo teniendo en cuenta el material anexo,
léalo, interprételo y defina la mejor respuesta. (REALICE UN DOCUMENTO EN PDF y envíelo al
corro rubramirez@misena.edu.co
1. Que es un medio de transmisión?
RTA/. Los medios de transmisión son el soporte físico utilizado para el envío de datos
por la red.
2. Qué función tienen los medios de transmisión?
RTA/. Los medio de transmisión tienen como función construir un canal que permite la
transmisión de información entre dos terminales en un sistema de transmisión. Las
transmisiones se realizan habitualmente empleando ondas electromagnéticas que se propagan
a través del canal. A veces el canal es un medio físico y otras veces no, ya que las ondas
electromagnéticas son susceptibles de ser transmitidas por el vacío.
3. Cuantas clases de medios de transmisión hay?
RTA/. Los más conocidos son:
 Cable de par trenzado.
 Cable coaxial.
 Cable de fibra óptica
 Transmisión inalámbrica.
4. Que es la fibra óptica? (Origen, concepto, clases, categorías, normas, características,
ventajas)
FIBRA OPTICA
ORIGEN El origen de la fibra óptica es muy reciente en la historia. En
1977 se instalo un sistema de prueba en Inglaterra. En cuestión
de dos años ya la producción era en cantidades masivas. Desde
este punto se han hecho pruebas y experimentos para
mejorarla.
CONCEPTO La fibra óptica permite la transmisión de señales luminosas y es
insensible a interferencias electromagnéticas externas.
CLASES fibra mono modo
Fibra multimodo de índice gradual
Fibra multimodo de índice escalonado
Instructor:
RUBEN DARIO RAMIREZ CUELLAR Certificado en HARDWARE A+ COMPTIA
Experto en HARDWARE de COMPUTADORES U. Aucal España

2. SERVICIO NACIONAL DE APRENDIZAJE – SENA
REGIONAL HUILA
CENTRO DESARROLLO AGROEMPRESARIAL Y TURISTICO DEL HUILA LA
PLATA
TECNOLOGIAS DE LA INFORMACION Y LA COMUNICACIÓN GESTION DE
LA INFORMACION
RED TECNOLÓGICA:
TECNOLOGIAS DE LA INFORMACION DISEÑO Y DESARROLLO DE
SOFTWARE

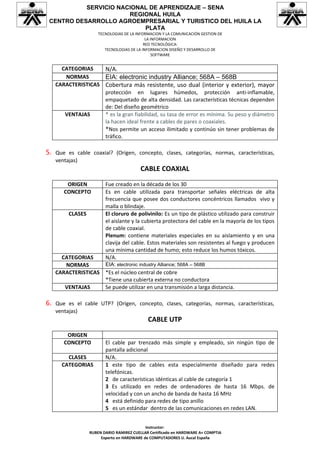

CATEGORIAS N/A.
NORMAS EIA: electronic industry Alliance; 568A – 568B
CARACTERISTICAS Cobertura más resistente, uso dual (interior y exterior), mayor
protección en lugares húmedos, protección anti-inflamable,
empaquetado de alta densidad. Las características técnicas dependen
de: Del diseño geométrico
VENTAJAS * es la gran fiabilidad, su tasa de error es mínima. Su peso y diámetro
la hacen ideal frente a cables de pares o coaxiales.
*Nos permite un acceso ilimitado y continúo sin tener problemas de
tráfico.
5. Que es cable coaxial? (Origen, concepto, clases, categorías, normas, características,
ventajas)
CABLE COAXIAL
ORIGEN Fue creado en la década de los 30
CONCEPTO Es en cable utilizada para transportar señales eléctricas de alta
frecuencia que posee dos conductores concéntricos llamados vivo y
malla o blindaje.
CLASES El cloruro de polivinilo: Es un tipo de plástico utilizado para construir
el aislante y la cubierta protectora del cable en la mayoría de los tipos
de cable coaxial.
Plenum: contiene materiales especiales en su aislamiento y en una
clavija del cable. Estos materiales son resistentes al fuego y producen
una mínima cantidad de humo; esto reduce los humos tóxicos.
CATEGORIAS N/A.
NORMAS EIA: electronic industry Alliance; 568A – 568B
CARACTERISTICAS *Es el núcleo central de cobre
*Tiene una cubierta externa no conductora
VENTAJAS Se puede utilizar en una transmisión a larga distancia.
6. Que es el cable UTP? (Origen, concepto, clases, categorías, normas, características,
ventajas)
CABLE UTP
ORIGEN
CONCEPTO El cable par trenzado más simple y empleado, sin ningún tipo de
pantalla adicional
CLASES N/A.
CATEGORIAS 1 este tipo de cables esta especialmente diseñado para redes
telefónicas.
2 de características idénticas al cable de categoría 1
3 Es utilizado en redes de ordenadores de hasta 16 Mbps. de
velocidad y con un ancho de banda de hasta 16 MHz
4 está definido para redes de tipo anillo
5 es un estándar dentro de las comunicaciones en redes LAN.
Instructor:
RUBEN DARIO RAMIREZ CUELLAR Certificado en HARDWARE A+ COMPTIA
Experto en HARDWARE de COMPUTADORES U. Aucal España

3. SERVICIO NACIONAL DE APRENDIZAJE – SENA
REGIONAL HUILA
CENTRO DESARROLLO AGROEMPRESARIAL Y TURISTICO DEL HUILA LA
PLATA
TECNOLOGIAS DE LA INFORMACION Y LA COMUNICACIÓN GESTION DE
LA INFORMACION
RED TECNOLÓGICA:
TECNOLOGIAS DE LA INFORMACION DISEÑO Y DESARROLLO DE
SOFTWARE

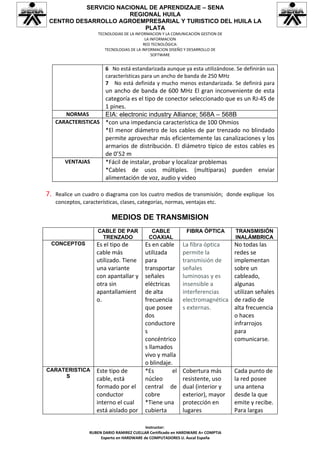

6 No está estandarizada aunque ya esta utilizándose. Se definirán sus
características para un ancho de banda de 250 MHz
7 No está definida y mucho menos estandarizada. Se definirá para
un ancho de banda de 600 MHz El gran inconveniente de esta
categoría es el tipo de conector seleccionado que es un RJ-45 de
1 pines.
NORMAS EIA: electronic industry Alliance; 568A – 568B
CARACTERISTICAS *con una impedancia característica de 100 Ohmios
*El menor diámetro de los cables de par trenzado no blindado
permite aprovechar más eficientemente las canalizaciones y los
armarios de distribución. El diámetro típico de estos cables es
de 0’52 m
VENTAJAS *Fácil de instalar, probar y localizar problemas
*Cables de usos múltiples. (multíparas) pueden enviar
alimentación de voz, audio y video
7. Realice un cuadro o diagrama con los cuatro medios de transmisión; donde explique los
conceptos, características, clases, categorías, normas, ventajas etc.
MEDIOS DE TRANSMISION
CABLE DE PAR CABLE FIBRA ÓPTICA TRANSMISIÓN
TRENZADO COAXIAL INALÁMBRICA
CONCEPTOS Es el tipo de Es en cable La fibra óptica No todas las
cable más utilizada permite la redes se
utilizado. Tiene para transmisión de implementan
una variante transportar señales sobre un
con apantallar y señales luminosas y es cableado,
otra sin eléctricas insensible a algunas
apantallamient de alta interferencias utilizan señales
o. frecuencia electromagnética de radio de
que posee s externas. alta frecuencia
dos o haces
conductore infrarrojos
s para
concéntrico comunicarse.
s llamados
vivo y malla
o blindaje.
CARATERISTICA Este tipo de *Es el Cobertura más Cada punto de
S
cable, está núcleo resistente, uso la red posee
formado por el central de dual (interior y una antena
conductor cobre exterior), mayor desde la que
interno el cual *Tiene una protección en emite y recibe.
está aislado por cubierta lugares Para largas
Instructor:
RUBEN DARIO RAMIREZ CUELLAR Certificado en HARDWARE A+ COMPTIA
Experto en HARDWARE de COMPUTADORES U. Aucal España

4. SERVICIO NACIONAL DE APRENDIZAJE – SENA
REGIONAL HUILA
CENTRO DESARROLLO AGROEMPRESARIAL Y TURISTICO DEL HUILA LA
PLATA
TECNOLOGIAS DE LA INFORMACION Y LA COMUNICACIÓN GESTION DE
LA INFORMACION
RED TECNOLÓGICA:
TECNOLOGIAS DE LA INFORMACION DISEÑO Y DESARROLLO DE
SOFTWARE

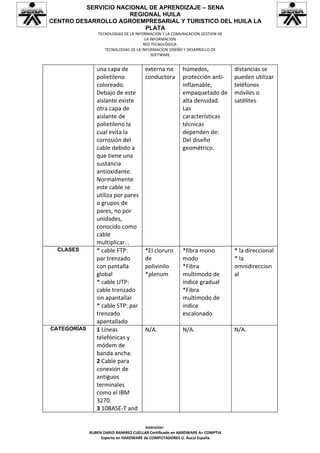

una capa de externa no húmedos, distancias se
polietileno conductora protección anti- pueden utilizar
coloreado. inflamable, teléfonos
Debajo de este empaquetado de móviles o
aislante existe alta densidad. satélites.
otra capa de Las
aislante de características
polietileno la técnicas
cual evita la dependen de:
corrosión del Del diseño
cable debido a geométrico.
que tiene una
sustancia
antioxidante.
Normalmente
este cable se
utiliza por pares
o grupos de
pares, no por
unidades,
conocido como
cable
multiplicar. .
CLASES * cable FTP: *El cloruro *fibra mono * la direccional
par trenzado de modo * la
con pantalla polivinilo *Fibra omnidireccion
global *plenum multimodo de al
* cable UTP: índice gradual
cable trenzado *Fibra
sin apantallar multimodo de
* cable STP: par índice
trenzado escalonado
apantallado
CATEGORÍAS 1 Líneas N/A. N/A. N/A.
telefónicas y
módem de
banda ancha.
2 Cable para
conexión de
antiguos
terminales
como el IBM
3270.
3 10BASE-T and
Instructor:
RUBEN DARIO RAMIREZ CUELLAR Certificado en HARDWARE A+ COMPTIA
Experto en HARDWARE de COMPUTADORES U. Aucal España

5. SERVICIO NACIONAL DE APRENDIZAJE – SENA
REGIONAL HUILA
CENTRO DESARROLLO AGROEMPRESARIAL Y TURISTICO DEL HUILA LA
PLATA
TECNOLOGIAS DE LA INFORMACION Y LA COMUNICACIÓN GESTION DE
LA INFORMACION
RED TECNOLÓGICA:
TECNOLOGIAS DE LA INFORMACION DISEÑO Y DESARROLLO DE
SOFTWARE
100BASE-T4
Ethernet
4 16 Mbit/s
Token Ring
5 100BASE-TX y
1000BASE-T
Ethernet
6 1000BASE-T
Ethernet
7 Para servicios
de telefonía,
Televisión por
cable y
Ethernet
1000BASE-T en
el mismo cable.
8 Norma en
desarrollo. Aún
sin aplicaciones.
NORMAS EIA: electronic EIA: EIA: electronic EIA:
industry electronic industry electronic
Alliance; 568A industry Alliance; 568A industry
– 568B Alliance; – 568B Alliance;
568A – 568A – 568B
568B
VENTAJAS *Bajo costo en Se puede * es la gran No existe
su contratación. utilizar en fiabilidad, su tasa cableado físico
* Alto número una de error es
de estaciones transmisión mínima. Su peso
de trabajo por a larga y diámetro la
segmento. distancia hacen ideal
*Facilidad para frente a cables
el rendimiento de pares o
y la solución de coaxiales.
problemas.
*Puede estar
previamente
cableado en un
lugar o en
cualquier parte
