1. INSTITUTO POLITECNICO NACIONAL
UNIDAD PROFESIONAL INTERDISCIPLINARIA DE INGENIERÍA Y
CIENCIAS SOCIALES Y ADMINISTRATIVAS.
INGENIERIA EN INFORMATICA.
MATERIA: ESTUDIO DE LA INDUSTRIA MUNDIAL DEL SOFTWARE (ESTUDIO DE LA
INDUSTRIA DE LAS TELECOMUNICACIONES)
ALUMNOS:
ARREOLA RENDON ALFREDO
CASTAÑEDA GONZALEZ FERNANDO
GOMEZ MEJIA JESSICA J.
MINERO CRUZ VICTOR OMAR
POOT BENITEZ JOSE ENRIQUE
PROFESOR: CHAVEZ LOPEZ RAMON
SECUENCIA:
1NM31

2. A.1.1. Según el estándar de EIA/TIA 568-B para el cableado de
telecomunicaciones en edificios comerciales:
-Descripción de los medios de transmisión que soporta el estándar de cableado
estructurado.
• Unshielded twisted pair o par trenzado sin blindaje: son cables de pares trenzados
sin blindar que se utilizan para diferentes tecnologías de redes locales. Son de
bajo costo y de fácil uso, pero producen más errores que otros tipos de cable y
tienen limitaciones para trabajar a grandes distancias sin regeneración de la señal,
su impedancia es de 100 Ohmios.
• Shielded twisted pair o par trenzado blindado: se trata de cables de cobre aislados
dentro de una cubierta protectora, con un número específico de trenzas por pie.
STP se refiere a la cantidad de aislamiento alrededor de un conjunto de cables y,
por lo tanto, a su inmunidad al ruido. Se utiliza en redes de ordenadores como
Ethernet o Token Ring. Es más caro que la versión sin blindaje y su impedancia es
de 150 Ohmios.
• Foiled twisted pair o par trenzado con blindaje global: son unos cables de pares
que poseen una pantalla conductora global en forma trenzada. Mejora la
protección frente a interferencias y su impedancia es de 120 Ohmios.
-Cuadro sinoptico sobre los parámetros mas importantes de los cables de cobre
Unshieled Twisted Pair.
Categoría Ancho de Aplicaciones Notas
banda
(MHz)
Categoría 1 0.4 Líneas telefónicas y módem de No descrito en las
banda ancha. recomendaciones del
EIA/TIA. No es adecuado
para sistemas modernos.
Categoría 2 4 Cable para conexión de antiguos No descrito en las
terminales como el IBM 3270. recomendaciones del
EIA/TIA. No es adecuado
para sistemas modernos.
Categoría 3 16 10BASE-T and 100BASE-T4 Descrito en la norma
Ethernet EIA/TIA-568. No es adecuado
para transmisión de datos
mayor a 16 Mbit/s
Categoría 4 20 16 Mbit/s Token Ring
Categoría 5 100 100BASE-TX y 1000BASE-T
Ethernet

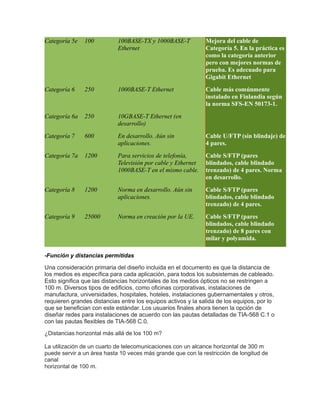

3. Categoría 5e 100 100BASE-TX y 1000BASE-T Mejora del cable de
Ethernet Categoría 5. En la práctica es
como la categoría anterior
pero con mejores normas de
prueba. Es adecuado para
Gigabit Ethernet
Categoría 6 250 1000BASE-T Ethernet Cable más comúnmente
instalado en Finlandia según
la norma SFS-EN 50173-1.
Categoría 6a 250 10GBASE-T Ethernet (en
desarrollo)
Categoría 7 600 En desarrollo. Aún sin Cable U/FTP (sin blindaje) de
aplicaciones. 4 pares.
Categoría 7a 1200 Para servicios de telefonía, Cable S/FTP (pares
Televisión por cable y Ethernet blindados, cable blindado
1000BASE-T en el mismo cable. trenzado) de 4 pares. Norma
en desarrollo.
Categoría 8 1200 Norma en desarrollo. Aún sin Cable S/FTP (pares
aplicaciones. blindados, cable blindado
trenzado) de 4 pares.
Categoría 9 25000 Norma en creación por la UE. Cable S/FTP (pares
blindados, cable blindado
trenzado) de 8 pares con
milar y polyamida.
-Función y distancias permitidas
Una consideración primaria del diseño incluida en el documento es que la distancia de
los medios es específica para cada aplicación, para todos los subsistemas de cableado.
Esto significa que las distancias horizontales de los medios ópticos no se restringen a
100 m. Diversos tipos de edificios, como oficinas corporativas, instalaciones de
manufactura, universidades, hospitales, hoteles, instalaciones gubernamentales y otros,
requieren grandes distancias entre los equipos activos y la salida de los equipos, por lo
que se benefician con este estándar. Los usuarios finales ahora tienen la opción de
diseñar redes para instalaciones de acuerdo con las pautas detalladas de TIA-568 C.1 o
con las pautas flexibles de TIA-568 C.0.
¿Distancias horizontal más allá de los 100 m?
La utilización de un cuarto de telecomunicaciones con un alcance horizontal de 300 m
puede servir a un área hasta 10 veces más grande que con la restricción de longitud de
canal
horizontal de 100 m.

4. Los beneficios incluyen:
• Se minimizan las necesidades de espacio del cuarto de telecomunicaciones.
• Se reducen los costos de instalación, seguridad y mantenimiento.
• Aumenta la flexibilidad para el arquitecto y los diseñadores del edificio para responder a
las necesidades del cuarto de telecomunicaciones.
• Permite ahorrar espacio que puede usarse para otras aplicaciones.
• Utilización eficiente: sistemas HVAC, sistemas de combate a incendios, racks,
electrónica, administración de cables, bandejas para cable, ubicaciones de conexión a
tierra, etc.
• Medios listos para el futuro.
-Función de los pares de cable UTP y código de colores.
El cable de par trenzado es un medio de conexión usado en telecomunicaciones en el
que dos conductores eléctricos aislados son entrelazados para anular las interferencias
de fuentes externas y diafonía de los cables adyacentes.
El entrelazado de cables que llevan señal en modo diferencial (es decir que una es la
invertida de la otra), tiene dos motivos principales:
1. Si tenemos que la forma de onda es A(t) en uno de los cables y en el otro es -A(t) y n(t)
es ruido añadido por igual en ambos cables durante el camino hasta el receptor,
tendremos: A(t) +n(t) en un cable y en el otro -A(t)+n(t) al hacer la diferencia en el
receptor, quedaremos con 2A(t) y habremos eliminado el ruido.
2. Si pensamos en el campo magnético que producirá esta corriente en el cable y
tenemos en cuenta que uno está junto al otro y que en el otro la corriente irá en sentido
contrario, entonces los sentidos de los campos magnéticos serán opuestos y el módulo
será prácticamente el mismo, con lo cual, eliminaremos los campos fuera del cable
evitando así que se induzca alguna corriente en cables aledaños.

5. CODIGO DE COLORES PARA LA NORMA.
-Descripción de las pruebas a los cables UTP.
• PATCH CABLE: Straing-Through
Cable de conexión directa: conecta un PC/Panel al Hub/Switch
Ambos conectores (Estándar T568-B)
• Prueba visual:
Se colocan los conectores uno contra el otro y los colores están totalmente opuestos.
(1) T568B:
BlancoNaranja/Naranja/BlancoVerde/Azul/BlancoAzul/Verde/BlancoMarrón/Marrón
(2) T568B:
BlancoNaranja/Naranja/BlancoVerde/Azul/BlancoAzul/Verde/BlancoMarrón/Marrón
Pines: (1.1-2.2-3.3-4.4-5.5-6.6-7.7-8.8)
• ROLLOVER:
Cable consola: conecta un PC al Router-Cable Consola.
Prueba visual:
Se colocan los conectores uno contra el otro y los colores coinciden totalmente.
(1) T568B:
BlancoNaranja/Naranja/BlancoVerde/Azul/BlancoAzul/Verde/BlancoMarrón/Marrón

6. (2) T568B: Marrón/BlancoMarrón/Verde/
BlancoAzul/Azul/BlancoVerde/Naranja/BlancoNaranja
Pines: (1.8-2.7-3.6-4.5-5.4-6.3-7.2-8.1)
• CROSS-OVER
Cable de conexión cruzada: Conecta nodo a nodo (PC con PC, hub con hub, hub con
switch)
Prueba visual:
Se colocan los conectores uno al lado del otro y los colores coinciden con los pines
correspondients.
(1) T568A:
BlancoVerde/Verde/BlancoNaranja/Azul/BlancoAzul/Naranja/BlancoMarrón/Marrón
(1) T568B:
BlancoNaranja/Naranja/BlancoVerde/Azul/BlancoAzul/Verde/BlancoMarrón/Marrón
Pines: (1.3-2.6-3.1-4.4-5.5-6.2-7.7-8.8)
-Descripción de parámetros de prueba.
La primera condición para la transmisión exitosa del enlace de cables es que el enlace
debe conectarse a cada una de sus conexiones y puntos de terminación para
proporcionar la continuidad extremo a extremo de cada par de cables en un enlace. Es
muy importante para el par trenzado que el cableado se mantenga estrictamente de un
extremo del enlace al otro extremo. Lo que permite a los pares trenzados transmitir a
frecuencias altas con la integridad apropiada, fidelidad, y libertad de la interferencia
electromagnética, es el hecho de que el cableado se trenza cuidadosamente y la
proporción de la torcedura se mantiene propiamente a lo largo de la longitud total del
enlace.
La prueba del mapa de cableado, descubrirá e informará fracasos de la instalación
eléctrica o los defectos del cableado como:
• La continuidad
• Los cortocircuitos entre dos o más conductores del cableado probado
• Pares transpuestos entre cualquiera de los pares probados
• Pares invertidos
La prueba del mapa de cableado va más allá de una prueba de continuidad simple que
asegura que cada alfiler del conector de un extremo del enlace sea conectado al alfiler
correspondiente del extremo lejano y no se conecte a cualquier otro conductor. La
continuidad simple entre los alfileres de un extremo del cable al otro no es suficiente para
la comunicación de los datos. Además, la prueba del mapa de cableado asegura que el
enlace mantiene el apareamiento apropiado de conductores
