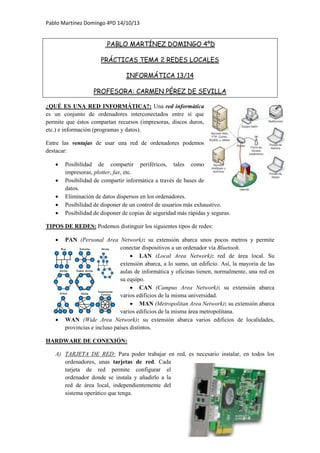

¿QUÉ ES UNA RED INFORMÁTICA?: Una red informática
es un conjunto de ordenadores interconectados entre sí que
permite que éstos compartan recursos (impresoras, discos duros,
etc.) e información (programas y datos).
Entre las ventajas de usar una red de ordenadores podemos
destacar:
 Posibilidad de compartir periféricos, tales como
impresoras, plotter, fax, etc.
 Posibilidad de compartir informática a través de bases de
datos.
 Eliminación de datos dispersos en los ordenadores.
 Posibilidad de disponer de un control de usuarios más exhaustivo.
 Posibilidad de disponer de copias de seguridad más rápidas y seguras.
TIPOS DE REDES: Podemos distinguir los siguientes tipos de redes:
 PAN (Personal Area Network): su extensión abarca unos pocos metros y permite
conectar dispositivos a un ordenador vía Bluetooh.
 LAN (Local Area Network): red de área local. Su
extensión abarca, a lo sumo, un edificio. Así, la mayoría de las
aulas de informática y oficinas tienen, normalmente, una red en
su equipo.
 CAN (Campus Area Network): su extensión abarca
varios edificios de la misma universidad.
 MAN (Metropolitan Area Network): su extensión abarca
varios edificios de la misma área metropolitana.
 WAN (Wide Area Network): su extensión abarca varios edificios de localidades,
provincias e incluso países distintos.
HARDWARE DE CONEXIÓN:
A) TARJETA DE RED: Para poder trabajar en red, es necesario instalar, en todos los
ordenadores, unas tarjetas de red. Cada
tarjeta de red permite configurar el
ordenador donde se instala y añadirlo a la
red de área local, independientemente del
sistema operático que tenga.

2. Pablo Martínez Domingo 4ºD 14/10/13

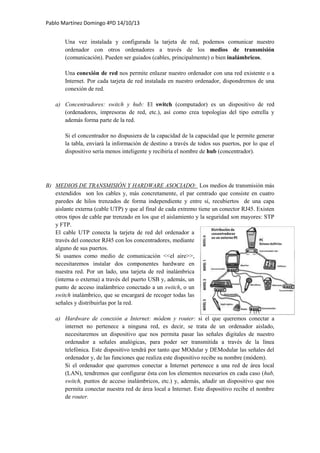

Una vez instalada y configurada la tarjeta de red, podemos comunicar nuestro
ordenador con otros ordenadores a través de los medios de transmisión
(comunicación). Pueden ser guiados (cables, principalmente) o bien inalámbricos.
Una conexión de red nos permite enlazar nuestro ordenador con una red existente o a
Internet. Por cada tarjeta de red instalada en nuestro ordenador, dispondremos de una
conexión de red.
a) Concentradores: switch y hub: El switch (computador) es un dispositivo de red
(ordenadores, impresoras de red, etc.), así como crea topologías del tipo estrella y
además forma parte de la red.
Si el concentrador no dispusiera de la capacidad de la capacidad que le permite generar
la tabla, enviará la información de destino a través de todos sus puertos, por lo que el
dispositivo sería menos inteligente y recibiría el nombre de hub (concentrador).
B) MEDIOS DE TRANSMISIÓN Y HARDWARE ASOCIADO: Los medios de transmisión más
extendidos son los cables y, más concretamente, el par centrado que consiste en cuatro
paredes de hilos trenzados de forma independiente y entre sí, recubiertos de una capa
aislante externa (cable UTP) y que al final de cada extremo tiene un conector RJ45. Existen
otros tipos de cable par trenzado en los que el aislamiento y la seguridad son mayores: STP
y FTP.
El cable UTP conecta la tarjeta de red del ordenador a
través del conector RJ45 con los concentradores, mediante
alguno de sus puertos.
Si usamos como medio de comunicación <<el aire>>,
necesitaremos instalar dos componentes hardware en
nuestra red. Por un lado, una tarjeta de red inalámbrica
(interna o externa) a través del puerto USB y, además, un
punto de acceso inalámbrico conectado a un switch, o un
switch inalámbrico, que se encargará de recoger todas las
señales y distribuirlas por la red.
a) Hardware de conexión a Internet: módem y router: si el que queremos conectar a
internet no pertenece a ninguna red, es decir, se trata de un ordenador aislado,
necesitaremos un dispositivo que nos permita pasar las señales digitales de nuestro
ordenador a señales analógicas, para poder ser transmitida a través de la línea
telefónica. Este dispositivo tendrá por tanto que MOdular y DEModular las señales del
ordenador y, de las funciones que realiza este dispositivo recibe su nombre (módem).
Si el ordenador que queremos conectar a Internet pertenece a una red de área local
(LAN), tendremos que configurar ésta con los elementos necesarios en cada caso (hub,
switch, puntos de acceso inalámbricos, etc.) y, además, añadir un dispositivo que nos
permita conectar nuestra red de área local a Internet. Este dispositivo recibe el nombre
de router.

3. Pablo Martínez Domingo 4ºD 14/10/13

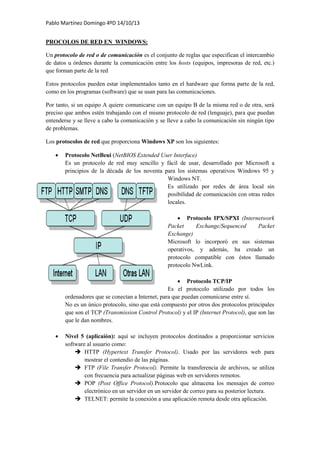

PROCOLOS DE RED EN WINDOWS:
Un protocolo de red o de comunicación es el conjunto de reglas que especifican el intercambio
de datos u órdenes durante la comunicación entre los hosts (equipos, impresoras de red, etc.)
que forman parte de la red
Estos protocolos pueden estar implementados tanto en el hardware que forma parte de la red,
como en los programas (software) que se usan para las comunicaciones.
Por tanto, si un equipo A quiere comunicarse con un equipo B de la misma red o de otra, será
preciso que ambos estén trabajando con el mismo protocolo de red (lenguaje), para que puedan
entenderse y se lleve a cabo la comunicación y se lleve a cabo la comunicación sin ningún tipo
de problemas.
Los protocolos de red que proporciona Windows XP son los siguientes:
 Protocolo NetBeui (NetBIOS Extended User Interface)
Es un protocolo de red muy sencillo y fácil de usar, desarrollado por Microsoft a
principios de la década de los noventa para los sistemas operativos Windows 95 y
Windows NT.
Es utilizado por redes de área local sin
posibilidad de comunicación con otras redes
locales.
 Protocolo IPX/SPXI (Internetwork
Packet Exchange/Sequenced Packet
Exchange)
Microsoft lo incorporó en sus sistemas
operativos, y además, ha creado un
protocolo compatible con éstos llamado
protocolo NwLink.
 Protocolo TCP/IP
Es el protocolo utilizado por todos los
ordenadores que se conectan a Internet, para que puedan comunicarse entre sí.
No es un único protocolo, sino que está compuesto por otros dos protocolos principales
que son el TCP (Transmission Control Protocol) y el IP (Internet Protocol), que son las
que le dan nombres.
 Nivel 5 (aplicaión): aquí se incluyen protocolos destinados a proporcionar servicios
software al usuario como:
 HTTP (Hypertext Transfer Protocol). Usado por las servidores web para
mostrar el contendio de las páginas.
 FTP (File Transfer Protocol). Permite la transferencia de archivos, se utiliza
con frecuencia para actualizar páginas web en servidores remotos.
 POP (Post Office Protocol).Protocolo que almacena los mensajes de correo
electrónico en un servidor en un servidor de correo para su posterior lectura.
 TELNET: permite la conexión a una aplicación remota desde otra aplicación.

4. Pablo Martínez Domingo 4ºD 14/10/13

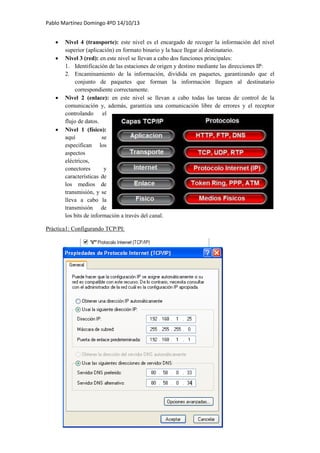

 Nivel 4 (transporte): este nivel es el encargado de recoger la información del nivel
superior (aplicación) en formato binario y la hace llegar al destinatario.
 Nivel 3 (red): en este nivel se llevan a cabo dos funciones principales:
1. Identificación de las estaciones de origen y destino mediante las direcciones IP:
2. Encaminamiento de la información, dividida en paquetes, garantizando que el
conjunto de paquetes que forman la información lleguen al destinatario
correspondiente correctamente.
 Nivel 2 (enlace): en este nivel se llevan a cabo todas las tareas de control de la
comunicación y, además, garantiza una comunicación libre de errores y el receptor
controlando el
flujo de datos.
 Nivel 1 (físico):
aquí se
especifican los
aspectos
eléctricos,
conectores y
características de
los medios de
transmisión, y se
lleva a cabo la
transmisión de
los bits de información a través del canal.
Práctica1: Configurando TCP/PI:

5. Pablo Martínez Domingo 4ºD 14/10/13

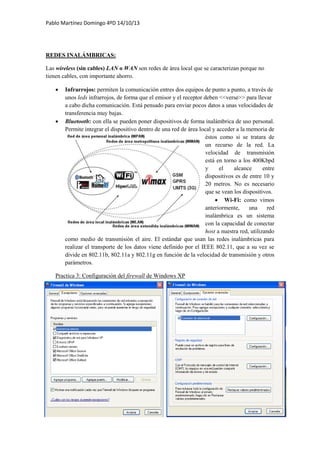

REDES INALÁMBRICAS:
Las wireless (sin cables) LAN o WAN son redes de área local que se caracterizan porque no
tienen cables, con importante ahorro.
 Infrarrojos: permiten la comunicación entres dos equipos de punto a punto, a través de
unos leds infrarrojos, de forma que el emisor y el receptor deben <<verse>> para llevar
a cabo dicha comunicación. Está pensado para enviar pocos datos a unas velocidades de
transferencia muy bajas.
 Bluetooth: con ella se pueden poner dispositivos de forma inalámbrica de uso personal.
Permite integrar el dispositivo dentro de una red de área local y acceder a la memoria de
éstos como si se tratara de
un recurso de la red. La
velocidad de transmisión
está en torno a los 400Kbpd
y el alcance entre
dispositivos es de entre 10 y
20 metros. No es necesario
que se vean los dispositivos.
 Wi-Fi: como vimos
anteriormente, una red
inalámbrica es un sistema
con la capacidad de conectar
host a nuestra red, utilizando
como medio de transmisión el aire. El estándar que usan las redes inalámbricas para
realizar el transporte de los datos viene definido por el IEEE 802.11, que a su vez se
divide en 802.11b, 802.11a y 802.11g en función de la velocidad de transmisión y otros
parámetros.
Practica 3: Configuración del firewall de Windows XP
