TALLER DE CABLEADO ESTRUCTURADO

Realizar cada una de las siguientes preguntas en Word.

1. ¿Qué es un sistema de cableado estructurado?

Rta: Es el conjunto de elementos o el cableado de un lugar determinado que permite interconectar equipos activos, de diferente o igual
tecnología permitiendo la integración de los servicios que dependen de la conexión de dichos cables; comodatos, telefonía, control,
comunicación y manejo de la información, sean estos de voz, datos, video, así como equipos de conmutación y otros sistemas de
administración. En un sistema de cableado estructurado, cada estación de trabajo se conecta a un punto central, facilitando la
interconexión y la administración del sistema, esta disposición permite la comunicación virtualmente con cualquier dispositivo, en
cualquier lugar y en cualquier momento.

2. ¿Cuál es el objetivo de construir un cableado estructurado?

Rta: El objetivo fundamental es cubrir las necesidades de los usuarios durante el tiempo que se requiera o la vida útil del sistema sin
necesidad de realizar más tendido de cables. Otros objetivos son no solamente ofrecer servicios de datos y telefonía, sino video,
alarmas, climatización, control de acceso, etc. Unificar tendido de cables para evitar complicaciones. Cambios en la tecnología de los
equipos de Telecomunicaciones. Podría decirse que la función principal es de prevenir, aislar, identificar y corregir fallas en una red de
área local.

3. ¿Quienes hacen los estándares de cableado estructurado?

Rta: Hay muchas organizaciones involucradas en el cableado estructurado en el mundo. En Estados Unidos es la ANSI, TIA e EIA,
Internacionalmente es la ISO(International Standards Organization). El propósito de las organizaciones de estándares es formular un
conjunto de reglas comunes para todos en la industria, en el caso del cableado estructurado para propósitos comerciales es proveer un
conjunto estándar de reglas que permitan el soporte de múltiples marcas o fabricantes.

4. Explique los siguientes organismos y normas que rigen para el cableado estructurado:
a. ANSI: American National Standards Institute.

Rta: Organización privada sin fines delucro fundada en 1918, la cual administra y coordina el sistema de estandarización voluntaria del
sector privado de los Estados Unidos.

b. EIA: ElectronicsIndustryAssociation.

Rta: Fundada en 1924. Desarrolla normas y publicaciones sobre las principales áreas técnicas: los componentes electrónicos, electrónica
del consumidor, información electrónica, y telecomunicaciones.

c. TIA: Telecommunications Industry Association.

Rta: Fundada en 1985 después del rompimiento del monopolio de AT&T. Desarrolla normas de cableado industrial voluntario para
muchos productos de las telecomunicaciones y tiene más de 70normas preestablecidas

d. ISO: International Standards Organization.

Rta: Organización no gubernamental creada en 1947 a nivel Mundial, de cuerpos de normas nacionales, con más de140 países

e. IEEE: Instituto de Ingenieros Eléctricos y de Electrónica.

Rta: Principalmente responsable por las especificaciones de redes de área local como 802.3 Ethernet,802.5 Token Ring, ATM y las
normas de Gigabit Ethernet

5.
Explique los siguientes estándares y documentos de referencia
ANSI/TIA/EIA-568-B:
Cableado de Telecomunicaciones en Edificios Comerciales. Permite la planificación e instalación de un sistema de cableado

estructurado para edificios comerciales, también provee información para el diseño de productos de telecomunicaciones
por parte de los fabricantes. Se divide en:
TIA/EIA 568-B1:
Requerimientos generales
TIA/EIA 568-B2:
Componentes de cableado mediante par trenzado balanceado
TIA/EIA 568-B3:
Componentes de cableado Fibra óptica

ANSI/TIA/EIA-569-A:
Normas de Recorridos y Espacios de Telecomunicaciones en Edificios Comerciales

Esta norma indica los siguientes elementos para espacios y recorridos de telecomunicaciones en construcciones: Recorridos
Horizontales, Armarios de Telecomunicaciones, Recorridos para Backbones, Sala de Equipos, Estación de Trabajo, Sala de
Entrada de Servicios.

ANSI/TIA/EIA-570-A:
Normas de Infraestructura Residencial de Telecomunicaciones.

ANSI/TIA/EIA-606-A:
Normas de Administración de Infraestructura de Telecomunicaciones en Edificios Comerciales

ANSI/TIA/EIA-607:
Requerimientos para instalaciones de sistemas de puesta a tierra de Telecomunicaciones en Edificios Comerciales.

ANSI/TIA/EIA-758:
Norma Cliente-Propietario de cableado de Planta Externa de Telecomunicaciones. Entre otros se encuentran:

CENELEC EN 50173:
Estándar de cableado estructurado británico.

CSA T529:
Estándar de cableado estructurado Canadiense

6. ¿Cuál es la diferencia entre la norma ANSI/TIA/EIA-568-B Y ANSI/TIA/EIA-568-A

Rta: La diferencia radica con respecto al estándar de conexión; los pines en un conector RJ-45 modular están numerados del 1 al 8,
siendo el pin 1 el del extremo izquierdo del conector, y el pin 8 el del extremo derecho. La asignación de pares de cables es:

7. Explique los siguientes elementos que constituyen la estructura de un cableado estructurado. (Debe ir con imágenes):
a. Cableado de campus: Cableado de todos los distribuidores de edificios al
Distribuidor de campus.

b. . Cableado Vertical: Cableado de los distribuidores del piso al distribuidor del edificio.

c. Cableado Horizontal: Cableado desde el distribuidor de piso a los puestos de usuario.

d. . Cableado de Usuario: Cableado del puesto de usuario a los equipos

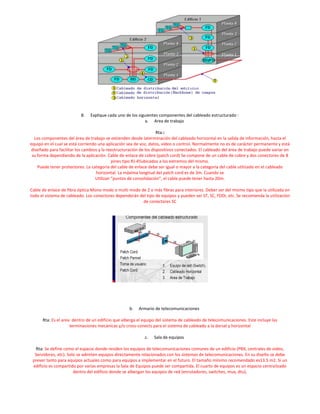

8. Explique cada uno de los siguientes componentes del cableado estructurado :
a. Area de trabajo

Rta::
Los componentes del área de trabajo se extienden desde laterminación del cableado horizontal en la salida de información, hasta el
equipo en el cual se está corriendo una aplicación sea de voz, datos, video o control. Normalmente no es de carácter permanente y está
diseñado para facilitar los cambios y la reestructuración de los dispositivos conectados. El cableado del área de trabajo puede variar en
su forma dependiendo de la aplicación. Cable de enlace de cobre (patch cord) Se compone de un cable de cobre y dos conectores de 8
pines tipo RJ-45ubicados a los extremos del mismo.
Puede tener protectores. La categoría del cable de enlace debe ser igual o mayor a la categoría del cable utilizado en el cableado
horizontal. La máxima longitud del patch cord es de 3m. Cuando se
Utilizan “puntos de consolidación”, el cable puede tener hasta 20m.

Cable de enlace de fibra óptica Mono modo o multi modo de 2 o más fibras para interiores. Deber ser del mismo tipo que la utilizada en
todo el sistema de cableado. Los conectores dependerán del tipo de equipos y pueden ser ST, SC, FDDI, etc. Se recomienda la utilización
de conectores SC

b. Armario de telecomunicaciones

Rta: Es el area dentro de un edificio que alberga el equipo del sistema de cableado de telecomunicaciones. Este incluye las
terminaciones mecánicas y/o cross-conects para el sistema de cableado a la dorsal y horizontal

c. Sala de equipos

Rta: Se define como el espacio donde residen los equipos de telecomunicaciones comunes de un edificio (PBX, centrales de video,
Servidores, etc). Solo se admiten equipos directamente relacionados con los sistemas de telecomunicaciones. En su diseño se debe
prever tanto para equipos actuales como para equipos a implementar en el futuro. El tamaño mínimo recomendado es13.5 m2. Si un
edificio es compartido por varias empresas la Sala de Equipos puede ser compartida. El cuarto de equipos es un espacio centralizado
dentro del edificio donde se albergan los equipos de red (enrutadores, switches, mux, dtu),

Equipos de datos, video, etc. Los aspectos de diseño del cuarto de equipos están especificados en el estándar TIA/EIA 569A

d. Backbone de campus

Rta: permite la interconexión entre los gabinetes detelecomunicaciones, cuartos de telecomunicaciones y los servicios de la
entrada.Consiste de cables de dorsalm cross-connects principales y secundarios,terminaciones mecánicas y regletas o jumper usados
conexión dorsal-a-dorsal.Esto incluye: Conexión vertical entre pisos (risers), Cables entre un cuarto deequipos y cable de entrada a los
servicios del edificio, Cables entre edificios

9. En un diagrama de distribución de cableado estructurado señale cada uno de los elementos del punto 6 y 7

10. Cuáles son las distancias máximas en cableado horizontal

Rta: La máxima longitud permitida independientemente del tipo de medio de Txutilizado es 100m100m = 90 m + 3 m usuario + 7 m
patch pannel. No se permiten puentes, derivaciones y empalmes a lo largo de todo el trayectodel cableado. Se debe considerar su
proximidad con el cableado eléctrico que genera altos niveles de interferencia electromagnética (motores, elevadores,
transformadores, etc.) y cuyas limitaciones se encuentran en el estándar ANSI/EIA/TIA 569

11. En una red con cableado estructurado, cuales son los componentes de un puesto de trabajo

Rta: Los componentes del área de trabajo son los siguientes: Dispositivos: computadoras, terminales, teléfonos, etc. Cables de parcheo:
cables modulares, cables adaptadores/conversores, jumpers

de fibra, etc. Adaptadores - deberán ser externos al enchufe de telecomunicaciones

12. Cuáles son los elementos que componen un gabinete de telecomunicaciones o rack

2 salidas mínimas por área de trabajo:

El primer cable debe ser: Categoría 3 de 4 pares de 100
Ω o superior. Se recomienda la Cat 5e como mínimo. El segundo cable debe ser cualquiera de los siguientes: Categoría 5e de 4 pares de
100 Ω o superior. Se recomienda Cat. 6.2 hilos de fibra multimodo de 50/1252 hilos de fibra multimodo de 62.5/125.

Servidores cuya carcasa ha sido diseñada para adaptarse al bastidor. Existen servidores de 1U, 2U y 4U, y recientemente, se han
popularizado los servidores blade que permiten compactar más compartiendo fuentes de alimentación y cableado. Conmutadores y
enrutadores de comunicaciones. Paneles de parcheo, que centralizan todo el cableado de la planta. Cortafuegos. Sistemas de audio y
vídeo

13. Mediante un cuadro realice la comparación entre un cable UTP, STP, coaxial y fibra óptica

14. Explique cada uno de los siguientes pasos a seguir para llevar a cabo un cableado estructurado:
a. Levantamiento de información

A-Levantamiento de información
Se inicia con un plano de la edificación donde se va a realizar la instalación delcableado y un informe de las expectativas que se tiene del
cableado a instalar asícomo de las limitaciones físicas, estructurales, de organización y presupuestariascon las que se cuenta.
Levantamiento de información Medición de las áreas atrabajar identificando los siguientes aspectos:
• Características estructurales de la misma (paredes reales, paredes falsas,
columnas, puertas, ventanas, ductos, techos, etc).

• Uso de los espacios:
cuál será la utilización que se le dará a cada espacio uoficina en el plano.
• Sistemas de cableado y ca
nalizaciones existentes: Identificación de los sistemasde poder (corriente eléctrica), telefonía, de existir un cableado de datos se
debeidentificar cuál es su ubicación que sistema de canalización emplea y lascaracterísticas del medio de comunicación (tipo de cable o
fibra, Nivel decertificación, nivel de operatividad)
• Mobiliario: se debe identificar el mobiliario a emplear y su ubicación en el espacio
a trabajar. Levantamiento de información.
• Equipos de computación y comunicación existentes.
•Aplicaciones a emplear hoy en día y en los próximos años.
• Estimado de las cargas de trabajo en red a soportar hoy en día y en los próximos
años, con el fin de poder hacer un ejercicio de Planificación de la CapacidadCapacity Planning con el fin de verificar si las soluciones a
diseñar podrán cumplircon las expectativas previstas hoy y en el futuro cercano.

B-Planificación
Se debe generar un informe que indique en detalle los cambios estructurales arealizar así como una propuesta del cronograma de
instalación del cableado y loselementos de comunicación y control, dicho informe debe contener un plano de la edificación donde se va
a realizar la instalación del cableado en el cual se indiquenlas canalizaciones, el cableado y los equipos de comunicación, control
yadministración necesarios para implantar la red de transmisión de datos.En función de la información recabada se realizará un diseño
de la red a instalartomando en cuenta los siguientes aspectos:Costos de instalación.
• Satisfacción de las nece
sidades de comunicación establecidas previamente.
• No se debe entorpecer la circulación de personas en las oficinas, ni hacer que
este tráfico pueda ocasionar daños a corto o mediano plazo a la instalación delcableado.
• La instalación del cableado debe
tratar de mantener, dentro de lo posible, laestética de las oficinas y los espacios afectados.
• La instalación debe realizarse de forma tal que se faciliten en gran medida la
localización y corrección de fallas así como permitir futuras extensiones a lossistemas de comunicación a bajo costo.

C-Negociación
El plan de instalación generado n T2 debe ser negociado con los usuarios,arquitectos, gerentes o cualquier otro personal encargado de
la instalación y losespacios. Para verificar la factibilidad técnica, financiera y organizacional de loscambios propuestos en el diseño
elaborado.Se debe generar en esta tarea un informe que plasme las alteraciones que debanrealizarse al documento generado en la
planeación en función de lasnegociaciones realizadas con los responsables del proyecto o instalación.

D-Instalación
En esta tarea se procede a la instalación física del cableado y los componentes decomunicación y computo que han sido diseñados. Se
debe generar en esta tareaun informe que plasme las alteraciones que deban realizarse al documentogenerado en la negociación en
función de los detalles técnicos y logísticosocurridos durante la instalación de los componentes de la red. La instalacióntambién debe
reflejar los procedimientos que deben emplearse para realizarcualquier posible modificación al sistema ya sea a nivel de enlaces
decomunicación, equipos de computo (tanto clientes como servidores), programasde administración, colaboración y programas de
productividad.

E-Verificación de funcionalidad y Certificación.
Luego de tener el cableado y sus componentes instalados se procede a verificarla operatividad de los mismos. El proceso de verificación
implica la prueba de quelos componentes funcionan y pueden operar, la verificación normalmente ocurreen paralelo al proceso de
instalación. El proceso de verificación implica probar queel nivel de operación bajo diferentes condiciones de los equipos que operan
entresí, se ciñe a los estándares prefijados durante la fase de diseño. El informe a
generar en esta tarea es un informe que plasme los niveles de operatividad quecumplen en cada uno de los enlaces físicos de la red.

F-Documentación de la red
En esta tarea se debe elaborar un documento en función de los documentosgenerados en cada una de las tareas anteriores. Este
documento pasa a formar loque se llama el Libro de Vida de la Red que es un documento que plasma elestado actual de la red y cada
uno de sus componentes

15. Realice un cuadro comparativo entres las categorías del cable UTP

16. Definición de:

a. Atenuación: Parámetro importante del cable de par trenzado. Se expresa normalmente en dB (decibeles) y mide la perdida de
amplitud de la señal a lo largo del cable, debido a la impedancia12 y a la perdida por radiación al ambiente. Es medida en cada
par a diferentes frecuencias según la clase considerada. Es una medida crítica de la calidad del cable. Algunos factores que la
incrementan son la frecuencia, la distancia, la temperatura o la humedad. La reduce el apantallamiento

b. Diafonía: En las transmisiones telefónicas se presentan muy a menudo interferencias indeseables de otros pares telefónicos y
dentro del mismo par, a este fenómeno se la ha llamado Diafonía, que se resume en un efecto capacitivo e inductivo
indeseable entre los hilos de un par telefónico y entre este y otros pares adyacentes. La diafonía es mucho más perjudicial a
las altas velocidades en las que operan las transmisiones de datos dentro de un cableado estructurado. Las pérdidas por este
factor son las cusas comunes de mal funcionamiento de una red de datos y por eso es que las normas son más estrictas en el
cumplimiento de indicaciones para una correcta instalación de un cableado.

17. ¿Cuáles son las causas para que exista atenuación en un cable de par trenzado?

CAUSAS DE ATENUACIÓN

Características eléctricas del cable
Materiales y construcción.
Perdidas de inserción debido a terminaciones y imperfecciones
Reflejos por cambios en la impedancia
Frecuencia (las pérdidas son mayores a mayor frecuencia)
Temperatura
Longitud del enlace
Humedad
Envejecimiento

18. ¿Cuáles son las prácticas recomendadas para la instalación de un cableado estructurado certificado cada punto de red?

Una vez finalizado el conectorizado y la identificación del cableado, se debe ejecutar la prueba de la performance esto es lo
comúnmente llamado “verificación” o “certificación”.
Estas mediciones se ejecutan con instrumentos específicos para este fin de diversas marcas y procedencias.
Debido a lo preciso y costoso del instrumental es conveniente que esta tarea la ejecute siempre la misma persona; además
con la experiencia podrá diagnosticar con bastante exactitud las causas de una eventual falla.
Estos equipos permiten elegir a voluntad el parámetro a medir (longitud, wire map, atenuación, impedancia, next, etc.) o
ejecutar un test general (autotest) que ejecuta todas las mediciones arrojando un resultado general de falla o aceptación.
asimismo estos resultados pueden grabarse en una memoria con identificación de cliente, Nro. de puesto, nombre del
ejecutante y norma de medición. Esta memoria almacena entre 100 o 500 resultados según la marca del equipo, no obstante
sea conseja copiar diariamente esta memoria para evitar la saturación de la misma o el borrado accidental de los datos.
Para la tarea de medición es muy útil el uso de walkie talkies ya que debe variarse sucesivamente la ubicación del terminador
o loop-back de puesto a puesto.
Finalmente, debido al tiempo que insume la medición y a la disponibilidad relativa del instrumento, la experiencia indica la
conveniencia de realizarlas mediciones en forma ininterrumpida entre puesto y puesto sin detenerse en los resultados. luego
efectuar las reparaciones que fuesen necesarias y posteriormente retestear estos puestos fallados.

19. ¿Cuáles son las recomendaciones para las terminaciones en los conectores UTP?

TERMINACIONES DE CONECTORES UTP

El retorcido de los pares debe mantenerse tan cerca como sea posible del punto de terminación.
La apertura del retorcido no deberá exceder los 75mm (3.0 in) para enlaces de categoría 3 y 13mm (0.5 in) para las categorías
5e y 6.
El hardware de conectividad deberá ser instalado de modo de proveer una buena organización con los organizadores de cable
y de acuerdo a las guías del fabricante.
Retirar sólo tanta vaina como se necesite para terminar los pares individuales.

20. ¿Cuáles son las recomendaciones en cuanto a canalizaciones y ductos?

RECOMENDACIONES EN CUANTO A CANALIZADORES Y DUCTOS

Los cables UTP no deben circular junto a cables de energía dentro de la misma cañería por más corto que sea el trayecto.
Debe evitarse el cruce de cables UTP con cables de energía. De ser necesario, estos deben realizarse a 90°.
Los cables UTP pueden circular por bandeja compartida con cables de energía respetando el paralelismo a una distancia
mínima de 10 cm. En el caso de existir una división metálica puesta a tierra, esta distancia se reduce a 7 cm.
En el caso de piso ductos o caños metálicos, la circulación puede ser en conductos contiguos.
Si es inevitable cruzar un gabinete de distribución con energía, no debe circularse paralelamente a más de un lateral.
De usarse cañerías plásticas, lubricar los cables (talco industrial, vaselina, etc.) para reducir la fricción entre los cables y las
paredes de los caños yaqué esta genera un incremento de la temperatura que aumenta la adherencia.
El radio de las curvas no debe ser inferior a 2”.
Las canalizaciones no deben superar los 20 metros o tener más de 2cambios de dirección sin cajas de paso
En tendidos verticales se deben fijar los cables a intervalos regulares para evitar el efecto del peso en el acceso superior.
Al utilizar fijaciones (grampas, precintos o zunchos) no excederse en la presión aplicada (no arrugar la cubierta), pues puede
afectar a los conductores internos.

21. ¿Cuáles son las recomendaciones en cuanto a la documentación para la administración del cableado estructurado?

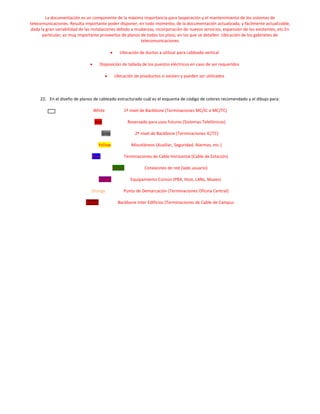

RECOMENDACIÓN EN CUANTO A LA DOCUMENTACION

La administración del sistema de cableado incluye la documentación de los
Cables, terminaciones de los mismos, cruzadas, paneles de “patcheo”, armarios de telecomunicaciones y otros espacios ocupados por
los sistemas de telecomunicaciones.

La documentación es un componente de la máxima importancia para laoperación y el mantenimiento de los sistemas de
telecomunicaciones. Resulta importante poder disponer, en todo momento, de la documentación actualizada, y fácilmente actualizable,
dada la gran variabilidad de las instalaciones debido a mudanzas, incorporación de nuevos servicios, expansión de los existentes, etc.En
particular, es muy importante proveerlos de planos de todos los pisos, en los que se detallen: Ubicación de los gabinetes de
telecomunicaciones

Ubicación de ductos a utilizar para cableado vertical

Disposición de tallada de los puestos eléctricos en caso de ser requeridos

Ubicación de pisoductos si existen y pueden ser utilizados

22. En el diseño de planos de cableado estructurado cuál es el esquema de código de colores recomendado y el dibujo para:

White 1º nivel de Backbone (Terminaciones MC/IC o MC/TC)

Red Reservado para usos futuros (Sistemas Telefónicos)

Gray 2º nivel de Backbone (Terminaciones IC/TC)

Yellow Misceláneos (Auxiliar, Seguridad, Alarmas, etc.)

Blue Terminaciones de Cable Horizontal (Cable de Estación)

Green Conexiones de red (lado usuario)

Purple Equipamiento Común (PBX, Host, LANs, Muxes)

Orange Punto de Demarcación (Terminaciones Oficina Central)

Brown Backbone Inter Edificios (Terminaciones de Cable de Campus

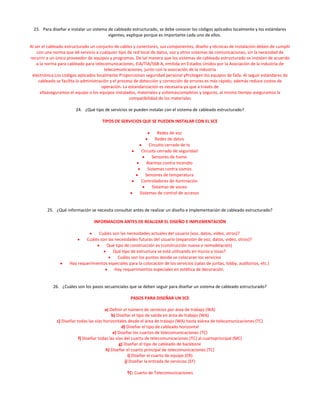

23. Para diseñar e instalar un sistema de cableado estructurado, se debe conocer los códigos aplicados localmente y los estándares
vigentes, explique porque es importante cada uno de ellos.

Al ser el cableado estructurado un conjunto de cables y conectores, sus componentes, diseño y técnicas de instalación deben de cumplir
con una norma que dé servicio a cualquier tipo de red local de datos, voz y otros sistemas de comunicaciones, sin la necesidad de
recurrir a un único proveedor de equipos y programas. De tal manera que los sistemas de cableado estructurado se instalan de acuerdo
a la norma para cableado para telecomunicaciones, EIA/TIA/568-A, emitida en Estados Unidos por la Asociación de la industria de
telecomunicaciones, junto con la asociación de la industria
electrónica.Los códigos aplicados localmente Proporcionan seguridad personal yProtegen los equipos de falla. Al seguir estándares de
cableado se facilita la administración y el proceso de detección y corrección de errores es más rápido; además reduce costos de
operación. La estandarización es necesaria ya que a través de
ellaaseguramos el equipo o los equipos instalados, materiales y sistemascompletos y seguros, al mismo tiempo aseguramos la
compatibilidad de los materiales

24. ¿Qué tipo de servicios se pueden instalar con el sistema de cableado estructurado?

TIPOS DE SERVICIOS QUE SE PUEDEN INSTALAR CON EL SCE

Redes de voz
Redes de datos
Circuito cerrado de tv
Circuito cerrado de seguridad
Sensores de humo
Alarmas contra incendio
Sistemas contra sismos
Sensores de temperatura
Controladores de iluminación
Sistemas de voceo
Sistemas de control de accesos

25. ¿Qué información se necesita consultar antes de realizar un diseño e implementación de cableado estructurado?

INFORMACION ANTES DE REALIZAR EL DISEÑO E IMPLEMENTACIÓN

Cuáles son las necesidades actuales del usuario (voz, datos, video, otros)?
Cuáles son las necesidades futuras del usuario (expansión de voz, datos, video, otros)?
Qué tipo de construcción es (construcción nueva o remodelación)
Qué tipo de estructura se está utilizando en muros y losas?
Cuáles son los puntos donde se colocaran los servicios
Hay requerimientos especiales para la colocación de los servicios (salas de juntas, lobby, auditorios, etc.)
Hay requerimientos especiales en estética de decoración.

26. ¿Cuáles son los pasos secuenciales que se deben seguir para diseñar un sistema de cableado estructurado?

PASOS PARA DISEÑAR UN SCE

a) Definir el número de servicios por área de trabajo (WA)
b) Diseñar el tipo de salida en área de trabajo (WA)
c) Diseñar todas las vías horizontales desde el área de trabajo (WA) hasta elárea de telecomunicaciones (TC)
d) Diseñar el tipo de cableado horizontal
e) Diseñar los cuartos de telecomunicaciones (TC)
f) Diseñar todas las vías del cuarto de telecomunicaciones (TC) al cuartoprincipal (MC)
g) Diseñar el tipo de cableado de backbone
h) Diseñar el cuarto principal de telecomunicaciones (TC)
i) Diseñar el cuarto de equipo (ER)
j) Diseñar la entrada de servicios (EF)

TC: Cuarto de Telecomunicaciones

WA: Área de Trabajo
ER: Cuarto de Equipamiento
MC: Conector Cruzada Principal
EF: Instalación entrante

27. Cuáles son las técnicas y herramientas usadas por un administrador de red de datos para monitorear

Inyectando paquetes de prueba en la red, enviando paquetes a determinadas aplicaciones midiendo sus tiempos de respuesta, agrega
tráfico en la red. Y el monitoreo pasivo: Se basa en la obtención de datos a partir de recolectar y analizar el tráfico que circula por la red,
y no agrega tráfico

TÉCNICAS DE MONITOREO ACTIVO
ICMP: Diagnosticar problemas en la red Detectar retardo, perdida de paquetes.RTTDisponibilidad de host y redes.TCPTasa de
transferenciaDiagnosticar problemas a nivel aplicaciónUDPPérdida de paquetes en un sentido (one-way) RTT (traceroute)

TÉCNICAS DE MONITOREO PASIVO
Solicitudes remotas: Mediante SNMPUtilizada para obtener estadísticas sobre la utilización de ancho de banda en los dispositivos de
red. Al mismo tiempo genera paquetes traps que indican que un evento inusual se ha producido. Otros métodos de acceso Realizar
scripts que tengan acceso a dispositivos remotos para obtener información importante. En esta técnica se pueden emplear módulos de
Perl, sshcon autenticación de llave pública, etc. Captura de tráfico:1) Configuración de un puerto espejo en un dispositivo de red, el cual
hará una copia del tráfico que se recibe en un puerto hacia otro donde estará conectado el equipo que realizará la captura.2) Instalación
de un dispositivo intermedio que capture el tráfico, el cual puede ser una computadora con el software de captura o un dispositivo
extra. Esta técnica es utilizada para contabilizar el tráfico que circula por la red

Taller cableado estructurado

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Taller cableado estructurado

Taller cableado estructurado
