1. Taller de
Servicios
Industriales
Equipo Básico de
herramientas de un taller o de
un profesional mecánico
Ana Ferreira
profe: Julia Cabañas
Año:2012

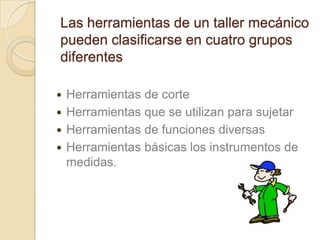

2. Las herramientas de un taller mecánico
pueden clasificarse en cuatro grupos
diferentes
 Herramientas de corte
 Herramientas que se utilizan para sujetar
 Herramientas de funciones diversas
 Herramientas básicas los instrumentos de
medidas.

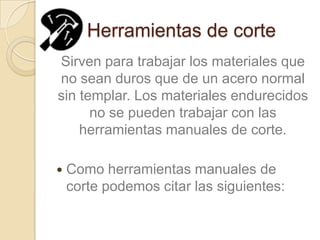

3. Herramientas de corte
Sirven para trabajar los materiales que
no sean duros que de un acero normal
sin templar. Los materiales endurecidos
no se pueden trabajar con las
herramientas manuales de corte.
 Como herramientas manuales de
corte podemos citar las siguientes:

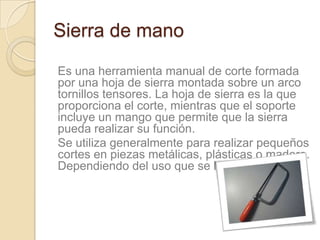

4. Sierra de mano
Es una herramienta manual de corte formada
por una hoja de sierra montada sobre un arco
tornillos tensores. La hoja de sierra es la que
proporciona el corte, mientras que el soporte
incluye un mango que permite que la sierra
pueda realizar su función.
Se utiliza generalmente para realizar pequeños
cortes en piezas metálicas, plásticas o madera.
Dependiendo del uso que se le quiera dar

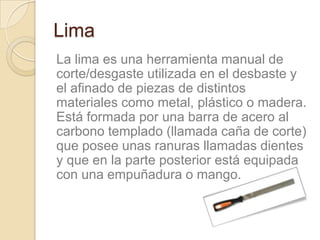

5. Lima
La lima es una herramienta manual de
corte/desgaste utilizada en el desbaste y
el afinado de piezas de distintos
materiales como metal, plástico o madera.
Está formada por una barra de acero al
carbono templado (llamada caña de corte)
que posee unas ranuras llamadas dientes
y que en la parte posterior está equipada
con una empuñadura o mango.

6. La broca
Dependiendo de su tamaño, es una
pieza metálica de corte que crea
orificios en diversos materiales cuando
se coloca en una herramienta mecánica
como taladro, berbiquí u otra máquina
Su función es quitar material y formar
un orificio o cavidad cilíndrica.

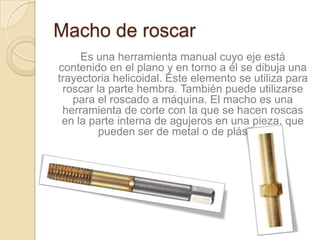

7. Macho de roscar
Es una herramienta manual cuyo eje está
contenido en el plano y en torno a él se dibuja una
trayectoria helicoidal. Este elemento se utiliza para
roscar la parte hembra. También puede utilizarse
para el roscado a máquina. El macho es una
herramienta de corte con la que se hacen roscas
en la parte interna de agujeros en una pieza, que
pueden ser de metal o de plástico.

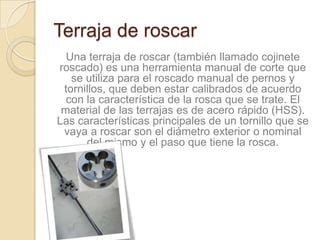

8. Terraja de roscar
Una terraja de roscar (también llamado cojinete
roscado) es una herramienta manual de corte que
se utiliza para el roscado manual de pernos y
tornillos, que deben estar calibrados de acuerdo
con la característica de la rosca que se trate. El
material de las terrajas es de acero rápido (HSS).
Las características principales de un tornillo que se
vaya a roscar son el diámetro exterior o nominal
del mismo y el paso que tiene la rosca.

9. Tijera
Es una herramienta manual que sirve
para cortar. Está formada por dos
cuchillas de acero que giran sobre un
eje común respecto al cual se sitúan los
filos de corte a un lado y el mango en el
lado opuesto.

10. Cortafrío
Es una herramienta manual de corte
que se utiliza principalmente para cortar
chapa en frío mediante golpes que se
dan en la cabeza de esta herramienta
con un martillo adecuado.

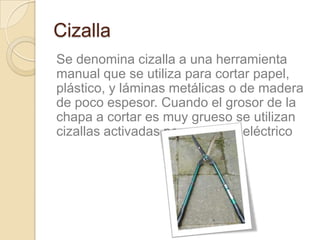

11. Cizalla
Se denomina cizalla a una herramienta
manual que se utiliza para cortar papel,
plástico, y láminas metálicas o de madera
de poco espesor. Cuando el grosor de la
chapa a cortar es muy grueso se utilizan
cizallas activadas por un motor eléctrico

12. Tenaza
Es una herramienta muy antigua que se
utiliza para extraer clavos, cortar
alambre u otros elementos entre otras
funciones, esta hecho de acero, para la
que se puede adaptar de acuerdo al
criterio de aquel que la emplea.

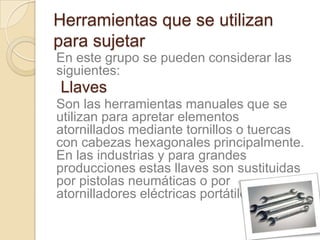

13. Herramientas que se utilizan
para sujetar
En este grupo se pueden considerar las
siguientes:
Llaves
Son las herramientas manuales que se
utilizan para apretar elementos
atornillados mediante tornillos o tuercas
con cabezas hexagonales principalmente.
En las industrias y para grandes
producciones estas llaves son sustituidas
por pistolas neumáticas o por
atornilladores eléctricas portátiles.

14. Alicates
Los alicates son herramientas imprescindibles
para el trabajo de montajes electrónicos. Son
comunes en todo equipo de herramientas
manuales, ya que es un útil básico para el
bricolaje. Esta especie de tenaza metálica
provista de dos brazos suele ser utilizada para
múltiples funciones como sujetar elementos
pequeños o cortar y modelar conductores.

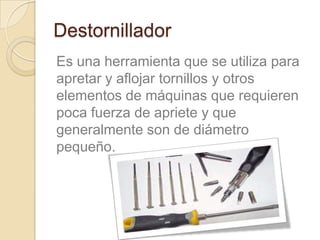

15. Destornillador
Es una herramienta que se utiliza para
apretar y aflojar tornillos y otros
elementos de máquinas que requieren
poca fuerza de apriete y que
generalmente son de diámetro
pequeño.

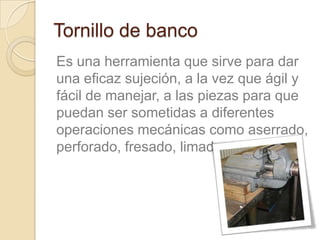

16. Tornillo de banco
Es una herramienta que sirve para dar
una eficaz sujeción, a la vez que ágil y
fácil de manejar, a las piezas para que
puedan ser sometidas a diferentes
operaciones mecánicas como aserrado,
perforado, fresado, limado o marcado.

17. Remachadora
Se denomina remachadora a una
herramienta manual usada
principalmente en talleres de bricolaje y
carpintería metálica que sirve para fijar
con remaches uniones de piezas que
no sean desmontables

18. Sargentos
Se denomina sargento a una herramienta
manual se compone de dos mordazas,
regulables con un tornillo de presión.
Los sargentos se utilizan para sujetar
piezas que van a ser mecanizadas (si son
metales) o van a ser pegadas con cola si
se trata de madera. Los sargentos tienen
muchos tamaños diferentes.

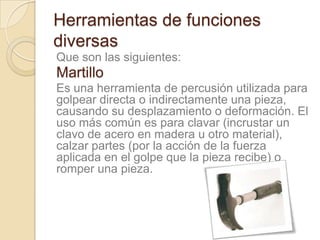

19. Herramientas de funciones
diversas
Que son las siguientes:
Martillo
Es una herramienta de percusión utilizada para
golpear directa o indirectamente una pieza,
causando su desplazamiento o deformación. El
uso más común es para clavar (incrustar un
clavo de acero en madera u otro material),
calzar partes (por la acción de la fuerza
aplicada en el golpe que la pieza recibe) o
romper una pieza.

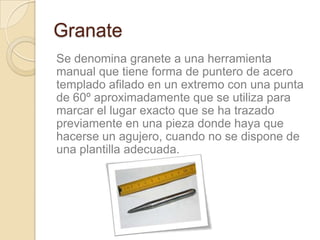

20. Granate
Se denomina granete a una herramienta
manual que tiene forma de puntero de acero
templado afilado en un extremo con una punta
de 60º aproximadamente que se utiliza para
marcar el lugar exacto que se ha trazado
previamente en una pieza donde haya que
hacerse un agujero, cuando no se dispone de
una plantilla adecuada.

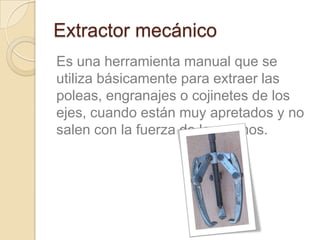

21. Extractor mecánico
Es una herramienta manual que se
utiliza básicamente para extraer las
poleas, engranajes o cojinetes de los
ejes, cuando están muy apretados y no
salen con la fuerza de las manos.

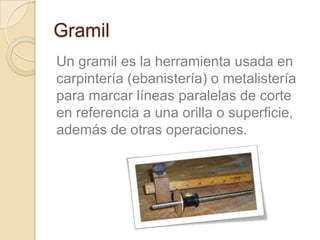

22. Gramil
Un gramil es la herramienta usada en
carpintería (ebanistería) o metalistería
para marcar líneas paralelas de corte
en referencia a una orilla o superficie,
además de otras operaciones.

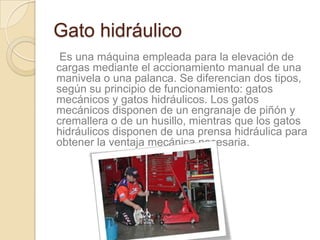

23. Gato hidráulico
Es una máquina empleada para la elevación de
cargas mediante el accionamiento manual de una
manivela o una palanca. Se diferencian dos tipos,
según su principio de funcionamiento: gatos
mecánicos y gatos hidráulicos. Los gatos
mecánicos disponen de un engranaje de piñón y
cremallera o de un husillo, mientras que los gatos
hidráulicos disponen de una prensa hidráulica para
obtener la ventaja mecánica necesaria.

24. Herramientas básicas,
instrumentos de medida
Son las siguientes
Regla graduada
Es un instrumento de medición con forma de
plancha delgada y rectangular que incluye una
escala graduada dividida en unidades de
longitud, por ejemplo centímetros o pulgadas;
es un instrumento útil para trazar segmentos
rectilíneos con la ayuda de un bolígrafo o lápiz,
y puede ser rígido, semirrígido o flexible,
construido de madera, metal, material plástico,
etc.

25. Flexómetro
Una cinta métrica o un flexómetro es un
instrumento de medida que consiste en
una cinta flexible graduada y se puede
enrollar, haciendo que el transporte sea
más fácil. También se pueden medir
líneas y superficies curvas

26. Goniómetro
Es un instrumento de medición con forma de
semicírculo o círculo graduado en 180º o 360º,
utilizado para medir o construir ángulos. Este
instrumento permite medir ángulos entre dos
objetos, tales como dos puntos de una costa, o
un astro -tradicionalmente el Sol- y el
horizonte.

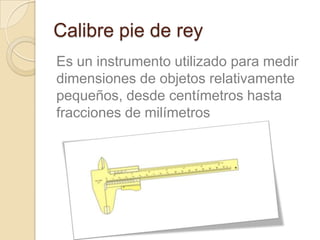

27. Calibre pie de rey
Es un instrumento utilizado para medir
dimensiones de objetos relativamente
pequeños, desde centímetros hasta
fracciones de milímetros

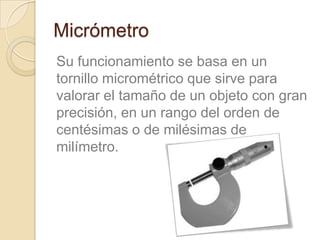

28. Micrómetro
Su funcionamiento se basa en un
tornillo micrométrico que sirve para
valorar el tamaño de un objeto con gran
precisión, en un rango del orden de
centésimas o de milésimas de
milímetro.

29. Conclusión
Conocimos la importancia de cada
herramienta de un taller mecánico y su
uso adecuado para cada aparato que
se desea reparar.
Con la debida precaución y uso
correcto de las herramientas.
