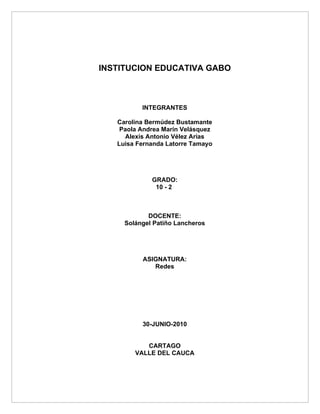

1. INSTITUCION EDUCATIVA GABO
INTEGRANTES
Carolina Bermúdez Bustamante
Paola Andrea Marín Velásquez
Alexis Antonio Vélez Arias
Luisa Fernanda Latorre Tamayo
GRADO:
10 - 2
DOCENTE:
Solángel Patiño Lancheros
ASIGNATURA:
Redes
30-JUNIO-2010
CARTAGO
VALLE DEL CAUCA

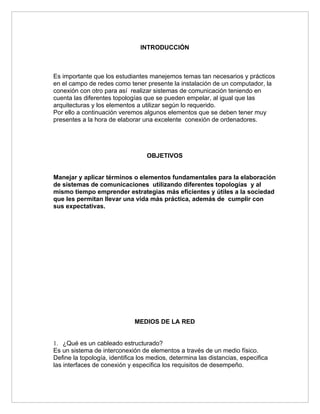

2. INTRODUCCIÓN
Es importante que los estudiantes manejemos temas tan necesarios y prácticos
en el campo de redes como tener presente la instalación de un computador, la
conexión con otro para así realizar sistemas de comunicación teniendo en
cuenta las diferentes topologías que se pueden empelar, al igual que las
arquitecturas y los elementos a utilizar según lo requerido.
Por ello a continuación veremos algunos elementos que se deben tener muy
presentes a la hora de elaborar una excelente conexión de ordenadores.
OBJETIVOS
Manejar y aplicar términos o elementos fundamentales para la elaboración
de sistemas de comunicaciones utilizando diferentes topologías y al
mismo tiempo emprender estrategias más eficientes y útiles a la sociedad
que les permitan llevar una vida más práctica, además de cumplir con
sus expectativas.
MEDIOS DE LA RED
1. ¿Qué es un cableado estructurado?
Es un sistema de interconexión de elementos a través de un medio físico.
Define la topología, identifica los medios, determina las distancias, especifica
las interfaces de conexión y especifica los requisitos de desempeño.

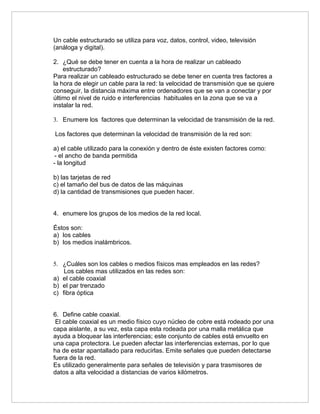

3. Un cable estructurado se utiliza para voz, datos, control, video, televisión
(análoga y digital).
2. ¿Qué se debe tener en cuenta a la hora de realizar un cableado
estructurado?
Para realizar un cableado estructurado se debe tener en cuenta tres factores a
la hora de elegir un cable para la red: la velocidad de transmisión que se quiere
conseguir, la distancia máxima entre ordenadores que se van a conectar y por
último el nivel de ruido e interferencias habituales en la zona que se va a
instalar la red.
3. Enumere los factores que determinan la velocidad de transmisión de la red.
Los factores que determinan la velocidad de transmisión de la red son:
a) el cable utilizado para la conexión y dentro de éste existen factores como:
- el ancho de banda permitida
- la longitud
b) las tarjetas de red
c) el tamaño del bus de datos de las máquinas
d) la cantidad de transmisiones que pueden hacer.
4. enumere los grupos de los medios de la red local.
Éstos son:
a) los cables
b) los medios inalámbricos.
5. ¿Cuáles son los cables o medios físicos mas empleados en las redes?
Los cables mas utilizados en las redes son:
a) el cable coaxial
b) el par trenzado
c) fibra óptica
6. Define cable coaxial.
El cable coaxial es un medio físico cuyo núcleo de cobre está rodeado por una
capa aislante, a su vez, esta capa esta rodeada por una malla metálica que
ayuda a bloquear las interferencias; este conjunto de cables está envuelto en
una capa protectora. Le pueden afectar las interferencias externas, por lo que
ha de estar apantallado para reducirlas. Emite señales que pueden detectarse
fuera de la red.
Es utilizado generalmente para señales de televisión y para trasmisores de
datos a alta velocidad a distancias de varios kilómetros.

4. 7. ¿Cuál es la velocidad de transmisión del cable coaxial y de qué depende
esta velocidad?
La velocidad de transmisión suele ser alta, de hasta 100 M bits/sg; pero se
debe tener en cuenta que a mayor velocidad de transmisión, menor distancia
se podrá cubrir, ya que el periodo de la señal es menor, y por tanto se
disminuye su intensidad antes.
8. Enumere la nomenclatura de los cables ethernet y copia el cuadro que
indique las velocidades y nomenclaturas.
La nomenclatura de los cables de ethernet consta de tres partes:
a) la primera indica la velocidad en M bits/ sg .
b) la segunda indica si la transmisión es en banda base (BASE) o en banda
ancha (BROAD).
c) la tercera los metros de segmento multiplicado por 100.

5. Velocidad de
Cable transmisión:
10Mb/sg
Segmentos: máximo
de 500 mts
10-BASE - 5
Cable coaxial fino
(Ethernet fino)
Velocidad de
10-BASE - 2 transmisión: 10Mb/sg
Segmentos:
máximo de 185 mts
10-BROAD – 36 Cable coaxial
Segmentos: máximo
de 3600 mts
Velocidad
100-BASE – X transmisión: 10 Mb /
sg
Fast ethernet
Características Velocidad de
transmisión: 100Mb/
sg
Cable coaxial
grueso (Ethernet
grueso)
9. Define par trenzado
Par trenzado se trata de dos hilos de cobre
aislados y trenzados entre si, y en la mayoría de
los casos cubiertos por una malla protectora. Los
hilos están trenzados para reducir las
interferencias electromagnéticas con respecto a
los pares cercanos que se encuentran a su
alrededor (dos pares paralelos) construyendo una
antena simple, en tanto que un par trenzado no.
Se pueden utilizar tanto para transmisión analógica
como digital, y su ancho de banda depende de la
sección de cobre utilizado y de la distancia que
tenga que recorrer.

6. 10. Enumere las categorías del par trenzado y
anota brevemente su característica.
Este cable es más económico y la mayoría del
cable telefónico es de este tipo. Presenta una
velocidad de transmisión que depende el tipo de
cable de par trenzado que se esté utilizando. Está
dividido en categorías por el EIA/TIA:
-Categoría 1: hilo telefónico trenzado de calidad
de voz no adecuado para las transmisiones de
datos. Velocidad de transmisión inferior a 1 M bit /
sg
-Categoría 2: cable de par trenzado sin apantallar.
Su velocidad de transmisión es de hasta 4 M bits /
sg
-Categoría 3: velocidad de transmisión de 10 M
bits/ sg, con este tipo de cables se implementan
las redes ethernet 10 -Base-T.
-Categoría 4: la velocidad de transmisión llega a
16 Bits / sg.
-Categoría 5: puede transmitir datos hasta 100 M
bits / sg
11. Diga el nombre y grafica el conector del par
trenzado
El conector del par trenzado es RJ-45 que para
conectarse debe seguir unas normas de la EIA
llamada norma 568 A Y 568 B y sus códigos de
colores.
Los números de los pines del RJ- 45 se leen de
izquierda a derecha, con el conector resta hacia
abajo.

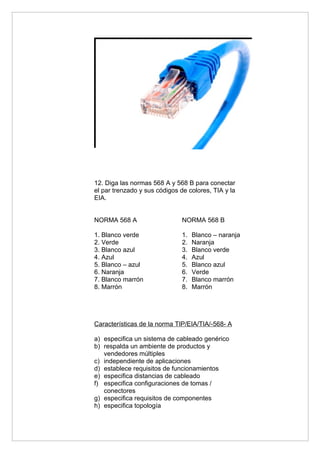

7. 12. Diga las normas 568 A y 568 B para conectar
el par trenzado y sus códigos de colores, TIA y la
EIA.
NORMA 568 A NORMA 568 B
1. Blanco verde 1. Blanco – naranja
2. Verde 2. Naranja
3. Blanco azul 3. Blanco verde
4. Azul 4. Azul
5. Blanco – azul 5. Blanco azul
6. Naranja 6. Verde
7. Blanco marrón 7. Blanco marrón
8. Marrón 8. Marrón
Características de la norma TIP/EIA/TIA/-568- A
a) especifica un sistema de cableado genérico
b) respalda un ambiente de productos y
vendedores múltiples
c) independiente de aplicaciones
d) establece requisitos de funcionamientos
e) especifica distancias de cableado
f) especifica configuraciones de tomas /
conectores
g) especifica requisitos de componentes
h) especifica topología

8. 13. Diga las ventajas y desventajas de la norma
568 A y 568 B
Ventajas de las normas 568 A y 568 B
-Flexibilidad
-Reduce fallas
-Asegura compatibilidad de tecnologías
- Traslados, adiciones y cambios rápidos
Desventajas
- Costo
- Personal calificado
- Equipo de prueba Sofisticado
- Herramienta adecuada
- Capacitación
14. Gráfica del cable de par trenzado con sus
respectivos colores

9. 15. Define fibra óptica
La fibra óptica es un medio de transmisión de la
luz que consiste básicamente en dos cilindros
coaxiales de vidrios transparentes y de diámetros
muy pequeños. El cilindro interior se denomina
núcleo y el exterior se denomina envoltura, siendo
el índice de refracción del núcleo algo mayor que
el de la envoltura.
En la superficie de separación entre el núcleo y la
envoltura se produce el fenómeno de reflexión total
de la luz, al pasar éste de un medio a otro que
tiene un índice de refracción más pequeño. Como
consecuencia de esta estructura óptica todos los
rayos de la luz que se reflejan totalmente en dicha
superficie y se transmiten guiados a lo largo del
núcleo de la fibra.
Este conjunto está envuelto por una capa
protectora. La velocidad de transmisión es muy
alta, 10 Mb/ sg siendo en algunas instalaciones
esenciales de hasta 500 Mb/ sg y no es afectado
por interferencias.
16. Enumera las diferentes características que
tiene la fibra óptica en las comunicaciones y
telecomunicaciones
Características
a) Conexiones locales entre ordenadores y
periféricos o equipos de control y medición.
b) Interconexión de ordenadores y terminales
mediante enlaces dedicados de fibra óptica
c) Enlaces de fibra óptica de larga distancia y
gran capacidad.
17. ¿Cual es la desventaja de la fibra óptica?
La mayor desventaja de la fibra óptica es que no
se pude “pinchar” fácilmente este cable para
conectar un nuevo nodo de la red.

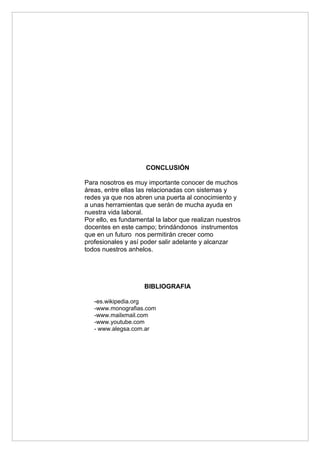

10. CONCLUSIÓN
Para nosotros es muy importante conocer de muchos
áreas, entre ellas las relacionadas con sistemas y
redes ya que nos abren una puerta al conocimiento y
a unas herramientas que serán de mucha ayuda en
nuestra vida laboral.
Por ello, es fundamental la labor que realizan nuestros
docentes en este campo; brindándonos instrumentos
que en un futuro nos permitirán crecer como
profesionales y así poder salir adelante y alcanzar
todos nuestros anhelos.
BIBLIOGRAFIA
-es.wikipedia.org
-www.monografias.com
-www.mailxmail.com
-www.youtube.com
- www.alegsa.com.ar
