Este documento resume los conceptos básicos de cableado estructurado para redes. Explica los diferentes tipos de cable como par trenzado, coaxial y fibra óptica, indicando sus características y usos. También describe los estándares 568A y 568B para conectar cables de par trenzado e incluye un diagrama de este tipo de cable.

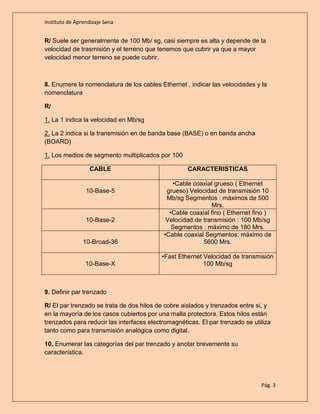

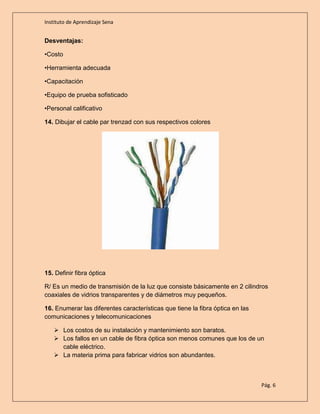

1. Trabajo del Sena<br />Guía de Aprendizaje Nº1<br />Área:<br />Redes<br />Grupo:<br />Metal Heads<br />Trabajo Elaborado Por:<br />Carlos Quintero Gómez<br />Daniel Mena Grimaldo<br />Daniela Yusti Cano<br />Mónica Andrea Giraldo<br />Grado:<br />Décimo – Tres (10º3)<br />Trabajo Elaborado Para:<br />Docentes del Sena especializados sobre el tema<br />Docentes de Redes de la I.E. GABO<br />Fecha de Entrega:<br />15 de julio de 2010<br />Cartago – Valle<br />2009 – 2010<br />TALLER DE REDES<br />1. ¿Qué es cableado estructurado?<br />R/ Es un sistema de interconexión de elementos que atreves de un medio físico, define la topología, identifica los medios, determina las distancias y especifica las interfaces de conexión y especifica los registros de desempeño.<br />2. ¿Qué se debe tener en cuenta a la hora de realizar el cableado estructurado en un sitio?<br />R/ Se debe tener en cuenta que el cable ofrecido por los proveedores se utilicé para voz de datos, control, video tv, análogo y digital.<br />3. Enumere los factores que determinan la velocidad de transmisor de red?<br />R/ El cable utilizado para la conexión dentro del cable existen factores como:<br />El Ancho de la banda permitido<br />La longitud<br />4. Enumere los grupos de los medios de una red local<br />R/ Se pueden diferenciar en 2 grupos:<br />Los cables<br />Los medios inalámbricos<br />5. ¿Cuáles son los cables o medios físicos más empleados en las redes?<br />R/ Los cables más utilizados son el par trenzado, el cable coaxial y la fibra óptica.<br />6. Define el cable coaxial.<br />R/ Tiene un núcleo de cable rodeado por una capa aislante esta capa la rodea una malla metálica que ayuda a bloquear las interfaces y estos cables están envueltos en una capa protectora. El cable coaxial es utilizado para señales de tv y para transmisiones de datos de alta velocidad a distancia de varios Km<br />7. ¿Cuál es la Velocidad de transmisión del cable coaxial y de que depende esta velocidad?<br />R/ Suele ser generalmente de 100 Mb/ sg, casi siempre es alta y depende de la velocidad de trasmisión y el terreno que tenemos que cubrir ya que a mayor velocidad menor terreno se puede cubrir.<br />8. Enumere la nomenclatura de los cables Ethernet , indicar las velocidades y la nomenclatura<br />R/<br />1. La 1 indica la velocidad en Mb/sg<br />2. La 2 indica si la transmisión en de banda base (BASE) o en banda ancha (BOARD)<br />1. Los medios de segmento multiplicados por 100<br />CABLECARACTERISTICAS10-Base-5•Cable coaxial grueso ( Ethernet grueso) Velocidad de transmisión 10 Mb/sg Segmentos : máximos de 500 Mrs.10-Base-2•Cable coaxial fino ( Ethernet fino ) Velocidad de transmisión : 100 Mb/sg Segmentos : máximo de 180 Mrs.10-Broad-36•Cable coaxial Segmentos: máximo de 5600 Mrs.10-Base-X•Fast Ethernet Velocidad de transmisión 100 Mb/sg<br />9. Definir par trenzado<br />R/ El par trenzado se trata de dos hilos de cobre aislados y trenzados entre si, y en la mayoría de los casos cubiertos por una malla protectora. Estos hilos están trenzados para reducir las interfaces electromagnéticas. El par trenzado se utiliza tanto como para transmisión analógica como digital.<br />10. Enumerar las categorías del par trenzado y anotar brevemente su característica.<br />R/<br />Categoría 1: Hilo telefónico trenzado de calidad de voz no adecuado para las trasmisiones de datos, velocidad de transmisión inferior a 1mb/sg<br />Categoría 2: Cable de par trenzado sin apantallar, su velocidad de transmisión es de hasta 4mb/sg<br />Categoría 3: Con este tipo de cables se implementan las redes Ethernet 10-Base-T, su velocidad de transmisión es de 10mb/sg<br />Categoría 5: Puede transmitir datos hasta 100mb/sg<br />11. Diga el nombre y la grafica del conector del par trenzado<br />R/ Conector RJ 45<br /> <br /> <br />12. Diga las normas 568A y 568B para conectar el par trenzado y sus códigos de colores, TIA y FIA<br />R/<br />13. Diga las ventajas y desventajas de las normas 568ª y 568 B <br />R/<br />Ventajas:<br />•Flexibilidad<br />•Asegura compatibilidad de tecnologías<br />•Reduce fallas, traslados, adiciones y cambios rapidos<br />Desventajas:<br />•Costo<br />•Herramienta adecuada<br />•Capacitación<br />•Equipo de prueba sofisticado<br />•Personal calificativo<br />14. Dibujar el cable par trenzad con sus respectivos colores <br />15. Definir fibra óptica<br />R/ Es un medio de transmisión de la luz que consiste básicamente en 2 cilindros coaxiales de vidrios transparentes y de diámetros muy pequeños.<br />16. Enumerar las diferentes características que tiene la fibra óptica en las comunicaciones y telecomunicaciones<br />Los costos de su instalación y mantenimiento son baratos.<br />Los fallos en un cable de fibra óptica son menos comunes que los de un cable eléctrico.<br />La materia prima para fabricar vidrios son abundantes.<br />17. ¿Cuál es la desventaja de la fibra óptica?<br />R/ Desventaja:<br />Una de la desventaja más común es que este tipo de materia no se puede “pinchar” fácilmente para conectar un nuevo nodo a la red.<br />Las trasmisiones de la señal a grandes distancias se encuentran sujetas a atenuación que consiste en una pedida de amplitud o intensidad de la señal lo que limita la longitud del cable.<br />
