1. ¿Que es un cable estructurado?
R/ Es un sistema de interconexión de elementos a través de un medio físico.
Define la topología, identifica los medios, determina las distancias, especifica
las interfaces de conexión y especifica los requisitos de desempeño.
2. ¿Qué se debe tener en cuenta a la hora de realizar un cable estructurado?
R/
• La velocidad de transmisión que se desea conseguir
• Distancia máxima entre ordenadores que se van a conectar
• Nivel de ruido e interferencia habituales en la zona que se va a instalar
en la red
• El conjunto de cables y los conectores
• El diseño que va a tener la red
• Técnicos que se necesitan para realizar la red
3. Enumere los factores que determinan la velocidad de transmisión de una
red.
R/
• El cable utilizado para la conexión. Dentro del cable existen factores
como:
*El ancho de banda permitido
*La longitud
• Las tarjetas de red
• El tamaño del bus de datos de las maquinas
• La cantidad de retransmisiones que se pueden hacer
4. Enumere los grupos de los medios de una red local
R/ Se pueden diferenciar dos grandes grupos:
• Los cables
• Los medios inalámbricos, entre esos estas:
* Microondas
* Luz infrarroja
* Enlaces ópticos al aire libre
* Señales de radio
* Comunicaciones vía satélite
5. ¿Cuáles son los cables o medios inalámbricos mas empleados en las redes?
R/ Los cables más utilizados para una red son: El par trenzado, el cable coaxial
y la fibra óptica.
6. Define cable coaxial
R/ Consiste en un núcleo de cobre rodeado por una capa aislante. A su vez
esta capa esta rodeada por una malla metálica que ayuda a bloquear las
interferencias. Este conjunto de cables esta envuelto en una capa protectora.
7. ¿Cuál es la velocidad de transmisión del cable coaxial y de que depende
esta velocidad?

3. R/ La velocidad de transmisión suele ser de hasta 100Mb/sg, pero hay que
tener en cuenta que a mayor velocidad de trasmisión, menor distancia
cubrimos, ya que el periodo de la señal es menor, y por lo tanto se atenúa
antes.

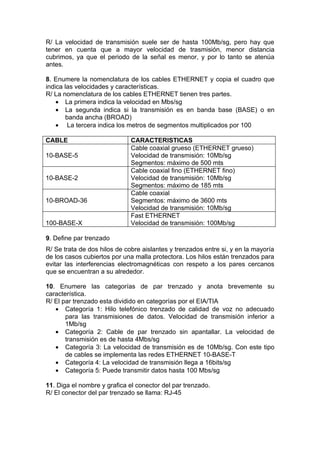

8. Enumere la nomenclatura de los cables ETHERNET y copia el cuadro que
indica las velocidades y características.
R/ La nomenclatura de los cables ETHERNET tienen tres partes.
• La primera indica la velocidad en Mbs/sg
• La segunda indica si la transmisión es en banda base (BASE) o en
banda ancha (BROAD)
• La tercera indica los metros de segmentos multiplicados por 100
CABLE CARACTERISTICAS
Cable coaxial grueso (ETHERNET grueso)
10-BASE-5 Velocidad de transmisión: 10Mb/sg
Segmentos: máximo de 500 mts
Cable coaxial fino (ETHERNET fino)
10-BASE-2 Velocidad de transmisión: 10Mb/sg
Segmentos: máximo de 185 mts
Cable coaxial
10-BROAD-36 Segmentos: máximo de 3600 mts
Velocidad de transmisión: 10Mb/sg
Fast ETHERNET
100-BASE-X Velocidad de transmisión: 100Mb/sg
9. Define par trenzado
R/ Se trata de dos hilos de cobre aislantes y trenzados entre si, y en la mayoría
de los casos cubiertos por una malla protectora. Los hilos están trenzados para
evitar las interferencias electromagnéticas con respeto a los pares cercanos
que se encuentran a su alrededor.
10. Enumere las categorías de par trenzado y anota brevemente su
característica.
R/ El par trenzado esta dividido en categorías por el EIA/TIA
• Categoría 1: Hilo telefónico trenzado de calidad de voz no adecuado
para las transmisiones de datos. Velocidad de transmisión inferior a
1Mb/sg
• Categoría 2: Cable de par trenzado sin apantallar. La velocidad de
transmisión es de hasta 4Mbs/sg
• Categoría 3: La velocidad de transmisión es de 10Mb/sg. Con este tipo
de cables se implementa las redes ETHERNET 10-BASE-T
• Categoría 4: La velocidad de transmisión llega a 16bits/sg
• Categoría 5: Puede transmitir datos hasta 100 Mbs/sg
11. Diga el nombre y grafica el conector del par trenzado.
R/ El conector del par trenzado se llama: RJ-45

4. 12. Diga las normas 568ª y 568B para conectar el par trenzado y sus códigos
de colores, TIA (Telecomunication industry associations) y la EIA (Asociación
de la industria electrónica)
R/
NORMA 568ª
1. Blanco-Verde
2. Verde
3. Blanco-Naranja
4. Azul
5. Blanco-Azul
6. Naranja
7. Blanco Marrón
8. Marrón
NORMA 568B
1. Blanco-Naranja
2. Naranja
3. Blanco-Verde
4. Azul
5. Blanco-Azul
6. Verde
7. Blanco-Marrón
8. Marrón
13. Diga las ventajas y las desventajas de las normas 568ª y 568B
R/ VENTAJAS
• Flexibilidad
• Reduce fallas
• Asegura compatibilidad de tecnologías
• Traslado, adiciones y cambios rápidos
DESVENTAJAS
• Costo
• Personal calificado

5. • Herramienta adecuada
• Capacitación
• Equipo de prueba sostificado
14. Dibuje el par trenzado (cable) y sus respectivos colores
15. Defina fibra óptica
R/ Es un medio de transmisión de la luz que consiste básicamente en dos
cilindros coaxiales de vidrios transparentes y de diámetro muy pequeños. El
cilindro interior se denomina núcleo y el exterior se denomina envoltura.
16. Enumere las diferentes características que tiene la fibra óptica en las
comunicaciones y telecomunicaciones.
R/ Las diferentes características son:
• Mayor velocidad de transmisión
• Mayor capacidad de transmisión
• Inmunidad total ante interferencias electromagnéticas
• No existen problemas de retorno a tierra
• La atenuación aumenta con la distancia mas lentamente que en el caso
de los cables eléctricos
• Se consigue tasas de error típicas del orden 1 en 109 frente a las tasas
de orden de 1 en 106
• No existe riesgo de corto circuito o daños de origen eléctrico
• Los cables de fibra óptica pesan la décima parte que los cables de
cortes apantallados
• Los cables de fibra óptica son generalmente de menor diámetro, mas
flexibles y mas fáciles de instalar
• Los cables de fibra óptica son apropiados para utilizar en un amplia
gama de temperaturas
• Es mas difícil realizar escuchas sobre los cables de fibra óptica que
sobre los cables eléctricos
• Se puede incrementar la capacidad de transmisión de datos añadiendo
nuevos canales que utilicen longitudes de ondas distintas de las ya
empleadas
• La fibra óptica presenta una mayor resistencia a los ambientes y líquidos
corrosivos que los cables eléctricos

6. • Las materias primas para fabricar vidrio son abundantes y se espera que
los costos se reduzcan en un nivel similar al de los cables metálicos
• La vida media operacional y el tiempo medio entre fallos de un cable de
fibra óptica son superiores a los de un cable eléctrico
• Los costos de instalación y mantenimiento para grandes y medias
distancias son menores que los que se derivan de las instalaciones de
cables eléctricos
17. ¿Cual es la desventaja de la fibra óptica?
R/ La mayor desventaja es que no se puede pinchar fácilmente este cable para
conectar un nuevo nodo a la red.
