1. TANGRAM
El juego consta de siete piezas que hay que organizar para formar la figura
propuesta. No puede sobrar ninguna pieza.
Detalles a tener en cuenta:
• Hay que fijarse bien en que muchas piezas son equivalentes. El
romboide, el triángulo mediano y el cuadrado son equivalentes (tienen la
misma superficie).
• Juntando los dos triángulos pequeños podemos construir el cuadrado, el
romboide y el triángulo mediano.
• El romboide no es igual cara arriba que cara abajo, puede que
necesitemos voltearlo.
Construiremos el TANGRAM utilizando un cuadrado de chapa de
marquetería ( 4 ó 5 mm de espesor) de 120 milímetros de lado(utilizar un
pieza de 20x20 cm por si tenéis errores ) de la siguiente manera:.

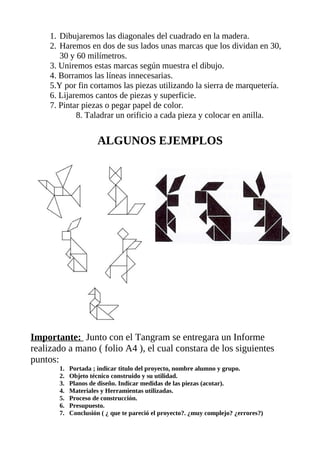

2. 1. Dibujaremos las diagonales del cuadrado en la madera.
2. Haremos en dos de sus lados unas marcas que los dividan en 30,
30 y 60 milímetros.
3. Uniremos estas marcas según muestra el dibujo.
4. Borramos las líneas innecesarias.
5.Y por fin cortamos las piezas utilizando la sierra de marquetería.
6. Lijaremos cantos de piezas y superficie.
7. Pintar piezas o pegar papel de color.
8. Taladrar un orificio a cada pieza y colocar en anilla.
ALGUNOS EJEMPLOS
Importante: Junto con el Tangram se entregara un Informe
realizado a mano ( folio A4 ), el cual constara de los siguientes
puntos:
1. Portada ; indicar titulo del proyecto, nombre alumno y grupo.
2. Objeto técnico construido y su utilidad.
3. Planos de diseño. Indicar medidas de las piezas (acotar).
4. Materiales y Herramientas utilizadas.
5. Proceso de construcción.
6. Presupuesto.
7. Conclusión ( ¿ que te pareció el proyecto?. ¿muy complejo? ¿errores?)
