Tanque septicooo
- 1. Instituto Universitario Politécnico “Santiago Mariño” Extensión caracas Escuela de Ingeniería civil Calculo de tanque sépticos ALUMNO: JHONNY CRESPO CI: 19.125.284
- 2. CALCULO TANQUE SEPTICO Los tanques sépticos se utilizarán por lo común para el tratamiento de las aguas residuales de familias que habitan en localidades que no cuentan con servicios de alcantarillado o que la conexión al sistema de alcantarillado les resulta costosa por su lejanía. El uso de tanques sépticos se permitirá en localidades rurales, urbanas y urbano marginales. Las aguas residuales pueden proceder exclusivamente de las letrinas con arrastre hidráulico o incluir también las aguas grises domésticas (generadas en duchas, lavaderos, etc.). El tanque séptico con su sistema de eliminación de efluentes (sistema de infiltración), presenta muchas de las ventajas del alcantarillado tradicional. No obstante, es más costoso que la mayor parte de los sistemas de saneamiento in situ. También requiere agua corriente en cantidad suficiente para que arrastre todos los desechos a través de los desagües hasta el tanque. DEFINICION

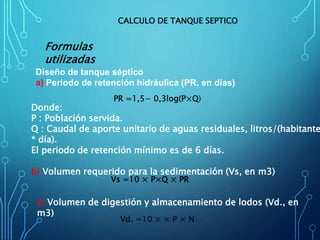

- 4. PR =1,5− 0,3log(P×Q) Diseño de tanque séptico a) Periodo de retención hidráulica (PR, en días) CALCULO DE TANQUE SEPTICO Vs =10 × P×Q × PR Donde: P : Población servida. Q : Caudal de aporte unitario de aguas residuales, litros/(habitante * día). El periodo de retención mínimo es de 6 días. b) Volumen requerido para la sedimentación (Vs, en m3) Vd. =10 × × P × N c) Volumen de digestión y almacenamiento de lodos (Vd., en m3) Formulas utilizadas

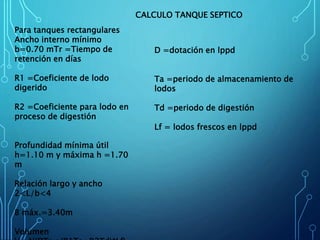

- 6. Para tanques rectangulares Ancho interno mínimo b=0.70 mTr =Tiempo de retención en días R1 =Coeficiente de lodo digerido R2 =Coeficiente para lodo en proceso de digestión Profundidad mínima útil h=1.10 m y máxima h =1.70 m Relación largo y ancho 2<L/b<4 B máx.=3.40m Volumen D =dotación en lppd Ta =periodo de almacenamiento de lodos Td =periodo de digestión Lf = lodos frescos en lppd CALCULO TANQUE SEPTICO

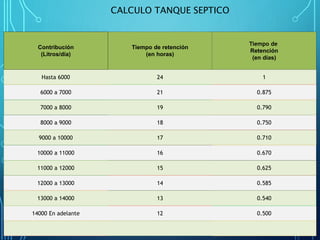

- 7. Contribución (Litros/día) Tiempo de retención (en horas) Tiempo de Retención (en días) Hasta 6000 24 1 6000 a 7000 21 0.875 7000 a 8000 19 0.790 8000 a 9000 18 0.750 9000 a 10000 17 0.710 10000 a 11000 16 0.670 11000 a 12000 15 0.625 12000 a 13000 14 0.585 13000 a 14000 13 0.540 14000 En adelante 12 0.500 CALCULO TANQUE SEPTICO
- 8. Ejemplo No. 2 Diseñe un tanque séptico para una vivienda unifamiliar. Solución. La relación largo-ancho la establecemos como 2:1La profundidad mínima será de 80 cm. y el ancho mínimo será de 0.60 m.Tiempo de retención mínimo: 2 días Caudal de diseño. Población atendida: 6 personas. Caudal de abastecimiento: 300 L/persona*día de los cuales el 80% pasa a las aguas residuales. Entonces: Q = 300*0.80*6 = 1,440 L/día ó 1.44 m 3 /día Calculo de tanque séptico Ejemplo No. 1 Diseñe un tanque séptico y un campo de percolación para atender a una urbanización de 40 viviendas. El coeficiente de infiltración es de 1.3 cm/hr. Solución. La relación largo-ancho la establecemos como 2:1La profundidad mínima será de un metro y el ancho mínimo será de 0.60 m.Tiempo de retención mínimo: 2 días Ejemplos de calculo de tanque séptico

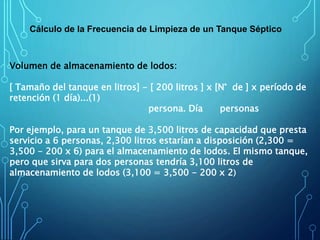

- 9. Cálculo de la Frecuencia de Limpieza de un Tanque Séptico Volumen de almacenamiento de lodos: [ Tamaño del tanque en litros] - [ 200 litros ] x [N° de ] x período de retención (1 día)...(1) persona. Día personas Por ejemplo, para un tanque de 3,500 litros de capacidad que presta servicio a 6 personas, 2,300 litros estarían a disposición (2,300 = 3,500 - 200 x 6) para el almacenamiento de lodos. El mismo tanque, pero que sirva para dos personas tendría 3,100 litros de almacenamiento de lodos (3,100 = 3,500 - 200 x 2)

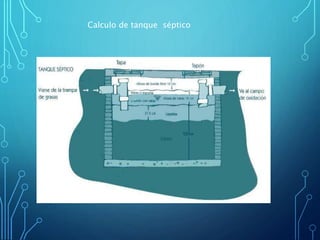

- 11. Calculo de tanque séptico
