Calculo de acuerdo a la
norma Venezolana

2. Tanque séptico.
Es una caja rectangular de uno o varios compartimientos que reciben las
excretas y las aguas grises.
Se construyen generalmente enterrados, utilizando el bloque revestido
con mortero o en concreto. El tanque séptico tiene como objetivo reciclar
las aguas grises y las excretas para eliminar de ellas los sólidos
sediméntales en uno a tres días

3. Tanque séptico.

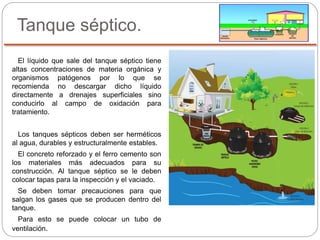

El líquido que sale del tanque séptico tiene
altas concentraciones de materia orgánica y
organismos patógenos por lo que se
recomienda no descargar dicho líquido
directamente a drenajes superficiales sino
conducirlo al campo de oxidación para
tratamiento.
Los tanques sépticos deben ser herméticos
al agua, durables y estructuralmente estables.
El concreto reforzado y el ferro cemento son
los materiales más adecuados para su
construcción. Al tanque séptico se le deben
colocar tapas para la inspección y el vaciado.
Se deben tomar precauciones para que
salgan los gases que se producen dentro del
tanque.
Para esto se puede colocar un tubo de
ventilación.

4. Normas.

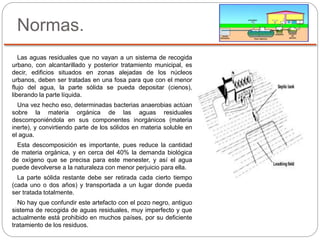

Las aguas residuales que no vayan a un sistema de recogida
urbano, con alcantarillado y posterior tratamiento municipal, es
decir, edificios situados en zonas alejadas de los núcleos
urbanos, deben ser tratadas en una fosa para que con el menor
flujo del agua, la parte sólida se pueda depositar (cienos),
liberando la parte líquida.
Una vez hecho eso, determinadas bacterias anaerobias actúan
sobre la materia orgánica de las aguas residuales
descomponiéndola en sus componentes inorgánicos (materia
inerte), y convirtiendo parte de los sólidos en materia soluble en
el agua.
Esta descomposición es importante, pues reduce la cantidad
de materia orgánica, y en cerca del 40% la demanda biológica
de oxígeno que se precisa para este menester, y así el agua
puede devolverse a la naturaleza con menor perjuicio para ella.
La parte sólida restante debe ser retirada cada cierto tiempo
(cada uno o dos años) y transportada a un lugar donde pueda
ser tratada totalmente.
No hay que confundir este artefacto con el pozo negro, antiguo
sistema de recogida de aguas residuales, muy imperfecto y que
actualmente está prohibido en muchos países, por su deficiente
tratamiento de los residuos.

5. Normas.

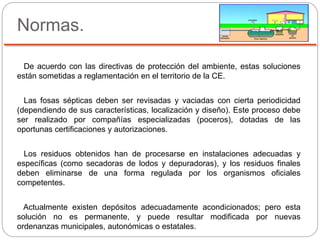

De acuerdo con las directivas de protección del ambiente, estas soluciones
están sometidas a reglamentación en el territorio de la CE.
Las fosas sépticas deben ser revisadas y vaciadas con cierta periodicidad
(dependiendo de sus características, localización y diseño). Este proceso debe
ser realizado por compañías especializadas (poceros), dotadas de las
oportunas certificaciones y autorizaciones.
Los residuos obtenidos han de procesarse en instalaciones adecuadas y
específicas (como secadoras de lodos y depuradoras), y los residuos finales
deben eliminarse de una forma regulada por los organismos oficiales
competentes.
Actualmente existen depósitos adecuadamente acondicionados; pero esta
solución no es permanente, y puede resultar modificada por nuevas
ordenanzas municipales, autonómicas o estatales.

6. Cálculo para el diseño de un tanque séptico.

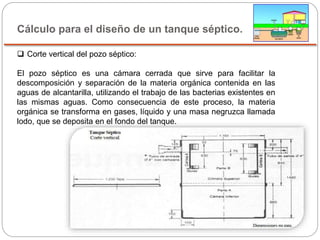

 Corte vertical del pozo séptico:
El pozo séptico es una cámara cerrada que sirve para facilitar la
descomposición y separación de la materia orgánica contenida en las
aguas de alcantarilla, utilizando el trabajo de las bacterias existentes en
las mismas aguas. Como consecuencia de este proceso, la materia
orgánica se transforma en gases, líquido y una masa negruzca llamada
lodo, que se deposita en el fondo del tanque.

7. Cálculo para el diseño de un tanque séptico.

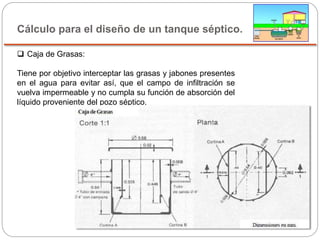

 Caja de Grasas:
Tiene por objetivo interceptar las grasas y jabones presentes
en el agua para evitar así, que el campo de infiltración se
vuelva impermeable y no cumpla su función de absorción del
líquido proveniente del pozo séptico.

8. Cálculo para el diseño de un tanque séptico.

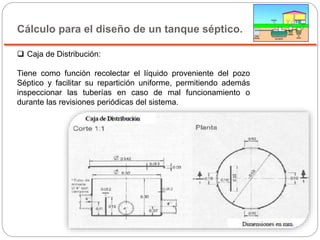

 Caja de Distribución:
Tiene como función recolectar el líquido proveniente del pozo
Séptico y facilitar su repartición uniforme, permitiendo además
inspeccionar las tuberías en caso de mal funcionamiento o
durante las revisiones periódicas del sistema.

9. Cálculo para el diseño de un tanque séptico.

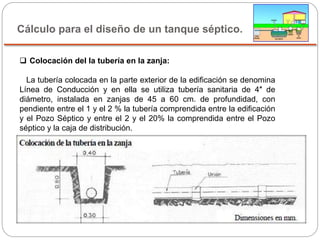

 Colocación del la tubería en la zanja:
La tubería colocada en la parte exterior de la edificación se denomina
Línea de Conducción y en ella se utiliza tubería sanitaria de 4″ de
diámetro, instalada en zanjas de 45 a 60 cm. de profundidad, con
pendiente entre el 1 y el 2 % la tubería comprendida entre la edificación
y el Pozo Séptico y entre el 2 y el 20% la comprendida entre el Pozo
séptico y la caja de distribución.

10. Cálculo para el diseño de un tanque séptico.

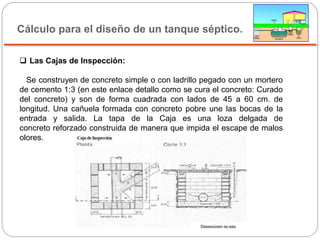

 Las Cajas de Inspección:
Se construyen de concreto simple o con ladrillo pegado con un mortero
de cemento 1:3 (en este enlace detallo como se cura el concreto: Curado
del concreto) y son de forma cuadrada con lados de 45 a 60 cm. de
longitud. Una cañuela formada con concreto pobre une las bocas de la
entrada y salida. La tapa de la Caja es una loza delgada de
concreto reforzado construida de manera que impida el escape de malos
olores.

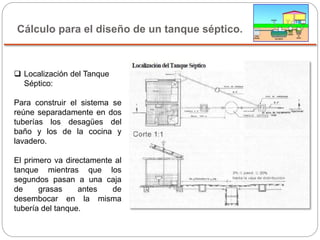

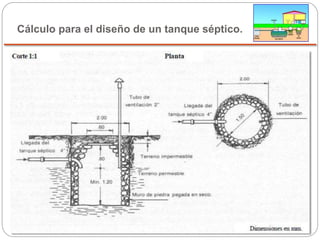

11. Cálculo para el diseño de un tanque séptico.
 Localización del Tanque
Séptico:
Para construir el sistema se
reúne separadamente en dos
tuberías los desagües del
baño y los de la cocina y
lavadero.
El primero va directamente al
tanque mientras que los
segundos pasan a una caja
de grasas antes de
desembocar en la misma
tubería del tanque.

12. Cálculo para el diseño de un tanque séptico.

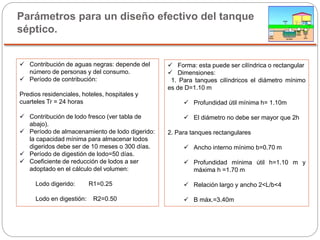

13. Parámetros para un diseño efectivo del tanque
séptico.
 Contribución de aguas negras: depende del
número de personas y del consumo.
 Período de contribución:
Predios residenciales, hoteles, hospitales y
cuarteles Tr = 24 horas
 Contribución de lodo fresco (ver tabla de
abajo).
 Período de almacenamiento de lodo digerido:
la capacidad mínima para almacenar lodos
digeridos debe ser de 10 meses o 300 días.
 Período de digestión de lodo=50 días.
 Coeficiente de reducción de lodos a ser
adoptado en el cálculo del volumen:
Lodo digerido: R1=0.25
Lodo en digestión: R2=0.50
 Forma: esta puede ser cilíndrica o rectangular
 Dimensiones:
1. Para tanques cilíndricos el diámetro mínimo
es de D=1.10 m
 Profundidad útil mínima h= 1.10m
 El diámetro no debe ser mayor que 2h
2. Para tanques rectangulares
 Ancho interno mínimo b=0.70 m
 Profundidad mínima útil h=1.10 m y
máxima h =1.70 m
 Relación largo y ancho 2<L/b<4
 B máx.=3.40m

14. Parámetros para un diseño efectivo del tanque
séptico.

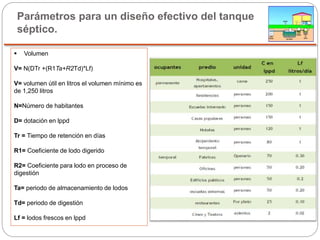

 Volumen
V= N(DTr +(R1Ta+R2Td)*Lf)
V= volumen útil en litros el volumen mínimo es
de 1,250 litros
N=Número de habitantes
D= dotación en lppd
Tr = Tiempo de retención en días
R1= Coeficiente de lodo digerido
R2= Coeficiente para lodo en proceso de
digestión
Ta= periodo de almacenamiento de lodos
Td= periodo de digestión
Lf = lodos frescos en lppd

15. Parámetros para un diseño efectivo del tanque
séptico.

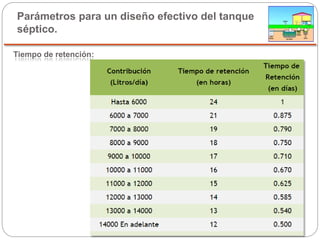

Tiempo de retención:

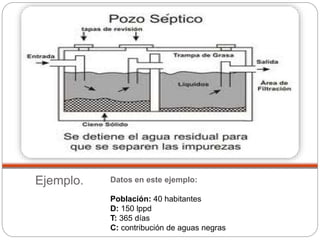

16. Ejemplo. Datos en este ejemplo:
Población: 40 habitantes
D: 150 lppd
T: 365 días
C: contribución de aguas negras

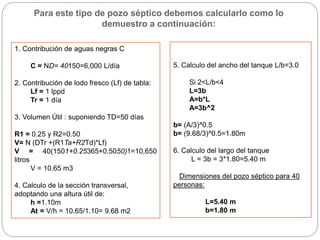

17. 1. Contribución de aguas negras C
C = ND= 40150=6,000 L/día
2. Contribución de lodo fresco (Lf) de tabla:
Lf = 1 lppd
Tr = 1 día
3. Volumen Útil : suponiendo TD=50 días
R1 = 0.25 y R2=0.50
V= N (DTr +(R1Ta+R2Td)*Lf)
V = 40(1501+0.25365+0.5050)1=10,650
litros
V = 10.65 m3
4. Calculo de la sección transversal,
adoptando una altura útil de:
h =1.10m
At = V/h = 10.65/1.10= 9.68 m2
5. Calculo del ancho del tanque L/b=3.0
Si 2<L/b<4
L=3b
A=b*L
A=3b^2
b= (A/3)^0.5
b= (9.68/3)^0.5=1.80m
6. Calculo del largo del tanque
L = 3b = 3*1.80=5.40 m
Dimensiones del pozo séptico para 40
personas:
L=5.40 m
b=1.80 m
Para este tipo de pozo séptico debemos calcularlo como lo
demuestro a continuación:
