1. TIPOLOGÍA DE RED
Es muy varia la tipología de redes existente y van desde las redes pequeñas hasta
las redes con extensión mundial.
La comunicación de datos ha tornado en un aspecto de vital relevancia en la
sociedad moderna, la cual se ha venido desarrollando a paso agigantados para
hacer de esta una herramienta de trabajo en cualquier ámbito comercial. Y la
elección de red se encuentra sujeta a su funcionalidad y a su costo, de esta forma
de acuerdo a la forma como se distribuyen las estaciones de trabajo y la conexión
a la red se debe definir dos tipologías diferentes: las físicas y las lógicas.
TIPOLOGIA LOGICA
Define como se distribuyen los datos entre las estaciones que componen la red
Tipología lógica en bus: los datos se definen sin ningún orden preestablecido, es
decir cualquier estación puede capturar los mensajes del medio de transmisión.
Tipología lógica en anillo: los datos se definen en un orden preestablecido, el
mensaje continúa su recorrido en orden hasta alcanzar la estación destino.
TIPOLOGÍA FÍSICA
Las estaciones de trabajo de una red se comunican entre sí mediante una
conexión física y el objeto es buscar la forma más económica y eficaz de
conectarlas. Las opciones que encontramos son:

2. Topología en Estrella
En una red estrella típica, la señal pasa de la tarjeta de red (NIC) de la
computadora que está enviando el mensaje al Hub y este se encarga de enviar el
mensaje a todos los puertos. La topología estrella es similar a la Bus, todas las
computadoras reciben el mensaje pero solo la computadora con la dirección, igual
a la dirección del mensaje puede leerlo.

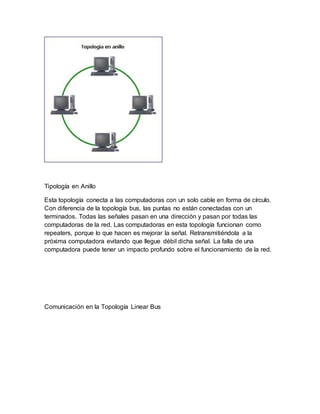

3. Tipología en Anillo
Esta topología conecta a las computadoras con un solo cable en forma de círculo.
Con diferencia de la topología bus, las puntas no están conectadas con un
terminados. Todas las señales pasan en una dirección y pasan por todas las
computadoras de la red. Las computadoras en esta topología funcionan como
repeaters, porque lo que hacen es mejorar la señal. Retransmitiéndola a la
próxima computadora evitando que llegue débil dicha señal. La falla de una
computadora puede tener un impacto profundo sobre el funcionamiento de la red.
Comunicación en la Topología Linear Bus

4. En una red tipo linear Bus, cuando una computadora envía un mensaje, el
mensaje va a cada computadora. Cada tarjeta de red (NIC-Network Interface
Card) examina cada dirección del mensaje para determinar a qué computadora
está dirigido el mismo.

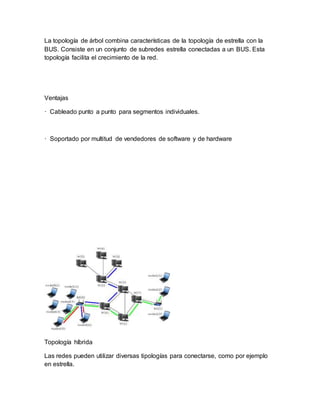

Topología en árbol

5. La topología de árbol combina características de la topología de estrella con la
BUS. Consiste en un conjunto de subredes estrella conectadas a un BUS. Esta
topología facilita el crecimiento de la red.
Ventajas
· Cableado punto a punto para segmentos individuales.
· Soportado por multitud de vendedores de software y de hardware
Topología híbrida
Las redes pueden utilizar diversas tipologías para conectarse, como por ejemplo
en estrella.

6. La tipología híbrida es una de las más frecuentes y se deriva de la unión de varios
tipos de topologías de red, de aquí el nombre de híbridas. Ejemplos de topologías
híbridas serían: en árbol, estrella-estrella, bus-estrella, etc.
Su implementación se debe a la complejidad de la solución de red, o bien al
aumento en el número de dispositivos, lo que hace necesario establecer una
topología de este tipo. Las topologías híbridas tienen un costo muy elevado debido
a su administración y mantenimiento, ya que cuentan con segmentos de diferentes
tipos, lo que obliga a invertir en equipo adicional para lograr la conectividad
deseada.
