El documento describe diferentes tipos de topologías de red, incluyendo topologías físicas, eléctricas y lógicas. Discute topologías centralizadas, descentralizadas y distribuidas, así como topologías específicas como bus, anillo, estrella, árbol, malla y topologías mixtas. Explica las características clave de cada tipo de topología y cómo los nodos se comunican dentro de cada configuración.

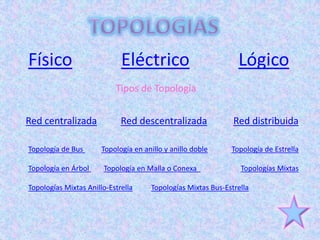

1. Físico Eléctrico Lógico
Tipos de Topología
Red centralizada Red descentralizada Red distribuida
Topología de Bus Topología en anillo y anillo doble Topología de Estrella
Topología en Árbol Topología en Malla o Conexa Topologías Mixtas
Topologías Mixtas Anillo-Estrella Topologías Mixtas Bus-Estrella

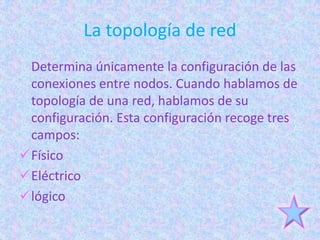

2. La topología de red
Determina únicamente la configuración de las
conexiones entre nodos. Cuando hablamos de
topología de una red, hablamos de su
configuración. Esta configuración recoge tres
campos:
Físico
Eléctrico
lógico

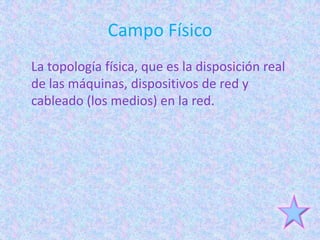

3. Campo Físico
La topología física, que es la disposición real
de las máquinas, dispositivos de red y
cableado (los medios) en la red.

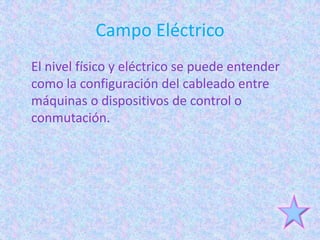

4. Campo Eléctrico
El nivel físico y eléctrico se puede entender
como la configuración del cableado entre
máquinas o dispositivos de control o
conmutación.

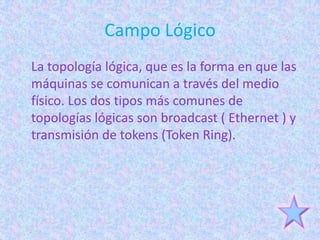

5. Campo Lógico
La topología lógica, que es la forma en que las
máquinas se comunican a través del medio
físico. Los dos tipos más comunes de
topologías lógicas son broadcast ( Ethernet ) y
transmisión de tokens (Token Ring).

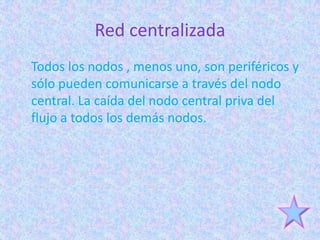

6. Red centralizada
Todos los nodos , menos uno, son periféricos y
sólo pueden comunicarse a través del nodo
central. La caída del nodo central priva del
flujo a todos los demás nodos.

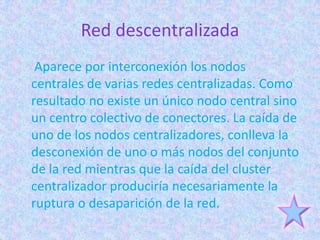

7. Red descentralizada
Aparece por interconexión los nodos
centrales de varias redes centralizadas. Como
resultado no existe un único nodo central sino
un centro colectivo de conectores. La caída de
uno de los nodos centralizadores, conlleva la
desconexión de uno o más nodos del conjunto
de la red mientras que la caída del cluster
centralizador produciría necesariamente la
ruptura o desaparición de la red.

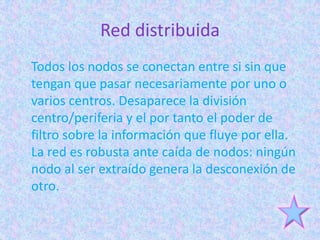

8. Red distribuida
Todos los nodos se conectan entre si sin que
tengan que pasar necesariamente por uno o
varios centros. Desaparece la división
centro/periferia y el por tanto el poder de
filtro sobre la información que fluye por ella.
La red es robusta ante caída de nodos: ningún
nodo al ser extraído genera la desconexión de
otro.

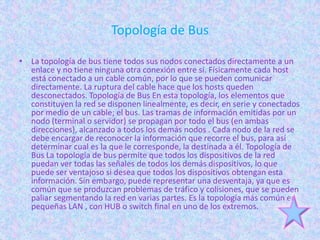

9. Topología de Bus
• La topología de bus tiene todos sus nodos conectados directamente a un
enlace y no tiene ninguna otra conexión entre si. Físicamente cada host
está conectado a un cable común, por lo que se pueden comunicar
directamente. La ruptura del cable hace que los hosts queden
desconectados. Topología de Bus En esta topología, los elementos que
constituyen la red se disponen linealmente, es decir, en serie y conectados
por medio de un cable; el bus. Las tramas de información emitidas por un
nodo (terminal o servidor) se propagan por todo el bus (en ambas
direcciones), alcanzado a todos los demás nodos . Cada nodo de la red se
debe encargar de reconocer la información que recorre el bus, para así
determinar cual es la que le corresponde, la destinada a él. Topología de
Bus La topología de bus permite que todos los dispositivos de la red
puedan ver todas las señales de todos los demás dispositivos, lo que
puede ser ventajoso si desea que todos los dispositivos obtengan esta
información. Sin embargo, puede representar una desventaja, ya que es
común que se produzcan problemas de tráfico y colisiones, que se pueden
paliar segmentando la red en varias partes. Es la topología más común en
pequeñas LAN , con HUB o switch final en uno de los extremos.

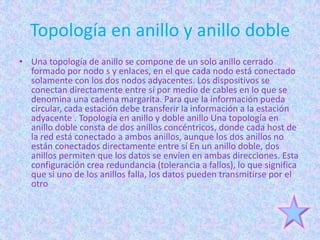

10. Topología en anillo y anillo doble
• Una topología de anillo se compone de un solo anillo cerrado
formado por nodo s y enlaces, en el que cada nodo está conectado
solamente con los dos nodos adyacentes. Los dispositivos se
conectan directamente entre sí por medio de cables en lo que se
denomina una cadena margarita. Para que la información pueda
circular, cada estación debe transferir la información a la estación
adyacente . Topología en anillo y doble anillo Una topología en
anillo doble consta de dos anillos concéntricos, donde cada host de
la red está conectado a ambos anillos, aunque los dos anillos no
están conectados directamente entre sí En un anillo doble, dos
anillos permiten que los datos se envíen en ambas direcciones. Esta
configuración crea redundancia (tolerancia a fallos), lo que significa
que si uno de los anillos falla, los datos pueden transmitirse por el
otro

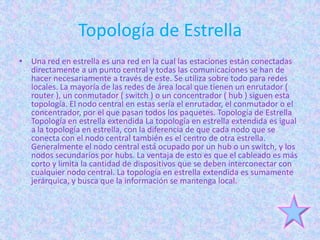

11. Topología de Estrella
• Una red en estrella es una red en la cual las estaciones están conectadas
directamente a un punto central y todas las comunicaciones se han de
hacer necesariamente a través de este. Se utiliza sobre todo para redes
locales. La mayoría de las redes de área local que tienen un enrutador (
router ), un conmutador ( switch ) o un concentrador ( hub ) siguen esta
topología. El nodo central en estas sería el enrutador, el conmutador o el
concentrador, por el que pasan todos los paquetes. Topología de Estrella
Topología en estrella extendida La topología en estrella extendida es igual
a la topología en estrella, con la diferencia de que cada nodo que se
conecta con el nodo central también es el centro de otra estrella.
Generalmente el nodo central está ocupado por un hub o un switch, y los
nodos secundarios por hubs. La ventaja de esto es que el cableado es más
corto y limita la cantidad de dispositivos que se deben interconectar con
cualquier nodo central. La topología en estrella extendida es sumamente
jerárquica, y busca que la información se mantenga local.

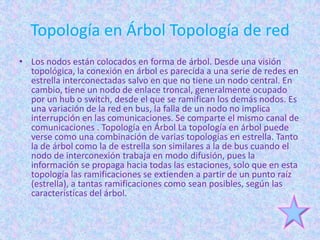

12. Topología en Árbol Topología de red
• Los nodos están colocados en forma de árbol. Desde una visión
topológica, la conexión en árbol es parecida a una serie de redes en
estrella interconectadas salvo en que no tiene un nodo central. En
cambio, tiene un nodo de enlace troncal, generalmente ocupado
por un hub o switch, desde el que se ramifican los demás nodos. Es
una variación de la red en bus, la falla de un nodo no implica
interrupción en las comunicaciones. Se comparte el mismo canal de
comunicaciones . Topología en Árbol La topología en árbol puede
verse como una combinación de varias topologías en estrella. Tanto
la de árbol como la de estrella son similares a la de bus cuando el
nodo de interconexión trabaja en modo difusión, pues la
información se propaga hacia todas las estaciones, solo que en esta
topología las ramificaciones se extienden a partir de un punto raíz
(estrella), a tantas ramificaciones como sean posibles, según las
características del árbol.

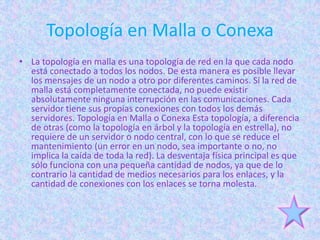

13. Topología en Malla o Conexa
• La topología en malla es una topología de red en la que cada nodo
está conectado a todos los nodos. De esta manera es posible llevar
los mensajes de un nodo a otro por diferentes caminos. Si la red de
malla está completamente conectada, no puede existir
absolutamente ninguna interrupción en las comunicaciones. Cada
servidor tiene sus propias conexiones con todos los demás
servidores. Topología en Malla o Conexa Esta topología, a diferencia
de otras (como la topología en árbol y la topología en estrella), no
requiere de un servidor o nodo central, con lo que se reduce el
mantenimiento (un error en un nodo, sea importante o no, no
implica la caída de toda la red). La desventaja física principal es que
sólo funciona con una pequeña cantidad de nodos, ya que de lo
contrario la cantidad de medios necesarios para los enlaces, y la
cantidad de conexiones con los enlaces se torna molesta.

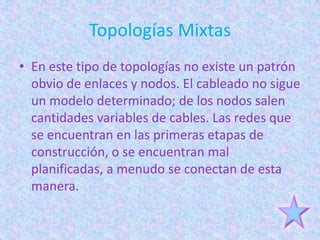

14. Topologías Mixtas
• En este tipo de topologías no existe un patrón
obvio de enlaces y nodos. El cableado no sigue
un modelo determinado; de los nodos salen
cantidades variables de cables. Las redes que
se encuentran en las primeras etapas de
construcción, o se encuentran mal
planificadas, a menudo se conectan de esta
manera.

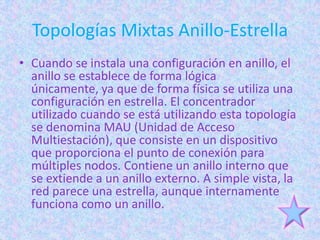

15. Topologías Mixtas Anillo-Estrella
• Cuando se instala una configuración en anillo, el
anillo se establece de forma lógica
únicamente, ya que de forma física se utiliza una
configuración en estrella. El concentrador
utilizado cuando se está utilizando esta topología
se denomina MAU (Unidad de Acceso
Multiestación), que consiste en un dispositivo
que proporciona el punto de conexión para
múltiples nodos. Contiene un anillo interno que
se extiende a un anillo externo. A simple vista, la
red parece una estrella, aunque internamente
funciona como un anillo.

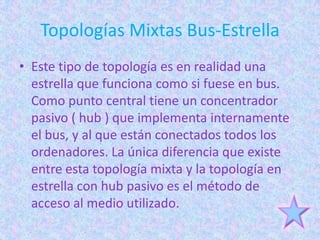

16. Topologías Mixtas Bus-Estrella
• Este tipo de topología es en realidad una
estrella que funciona como si fuese en bus.
Como punto central tiene un concentrador
pasivo ( hub ) que implementa internamente
el bus, y al que están conectados todos los
ordenadores. La única diferencia que existe
entre esta topología mixta y la topología en
estrella con hub pasivo es el método de
acceso al medio utilizado.

17. GRACIAS!!
