El documento describe diferentes tipos de topologías de red, incluyendo topologías físicas como bus, estrella, anillo, árbol y malla, así como topologías lógicas como broadcast y transmisión de tokens. También cubre topologías híbridas como estrella-anillo y bus-estrella. Explica las ventajas e inconvenientes de cada topología y los máximos segmentos de longitud para diferentes tipos de redes.

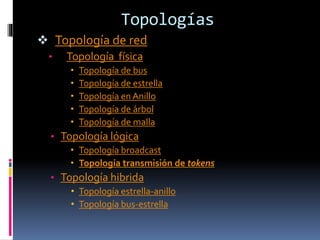

1. Topologías
Topología de red
• Topología física
Topología de bus
Topología de estrella
Topología en Anillo
Topología de árbol
Topología de malla
• Topología lógica
Topología broadcast
Topología transmisión de tokens
• Topología hibrida
• Topología estrella-anillo
• Topología bus-estrella
2. TOPOLOGÍA DE RED
Se define como una comunicación usada por los
computadores que conforman una red para
intercambiar datos . En otras palabras la forma en
que esta diseñada la red, sea en plano físico o lógico
Un ejemplo claro de esto es la topología de árbol, la
cual es llamada así por su apariencia estética, por la
cual puede comenzar con la inserción del servicio de
internet desde el proveedor, pasando por el router,
luego por un switch y este deriva a otro switch u otro
router o sencillamente a los hosts (estaciones de
trabajo), el resultado de esto es una red con
apariencia de árbol porque desde el primer router que
se tiene se ramifica la distribución de internet dando
lugar a la creación de nuevas redes o subredes tanto
internas como externas.
3. Topología física
se define como la cadena de
comunicación que los nodos que
conforman una red usan para
comunicarse. La topología de red la
determina únicamente la
configuración de las conexiones entre
nodos. La distancia entre los nodos,
las interconexiones físicas, las tasas
de transmisión y/o los tipos de señales
no pertenecen a la topología de la
red, aunque pueden verse afectados
por la misma.
4. Topología en bus
Una red en bus es aquella
topología que se caracteriza
por tener un único canal de
comunicaciones (denominado
bus, troncal o backbone) al
cual se conectan los
diferentes dispositivos. De
esta forma todos los
dispositivos comparten el
mismo canal para
comunicarse entre sí.
5. Topología de estrella
Es una red en la cual las estaciones están
conectadas directamente a un punto
central y todas las comunicaciones se han
de hacer necesariamente a través de éste.
Los dispositivos no están directamente
conectados entre sí, además de que no se
permite tanto tráfico de información.
6. Topología de anillo
Es una topología de red en la que cada
estación tiene una única conexión de
entrada y otra de salida. Cada estación
tiene un receptor y un transmisor que
hace la función de traductor, pasando
la señal a la siguiente estación.
7. Topología de árbol
Es una topología de red en la que los nodos
están colocados en forma de árbol. Desde
una visión topológica, es parecida a una serie
de redes en estrella interconectadas salvo en
que no tiene un nodo central.
8. Topología malla
La topología de red malla es una topología
de red en la que cada nodo está conectado a
todos los nodos. De esta manera es posible
llevar los mensajes de un nodo a otro por
distintos caminos.
9. Ventajas
Bus
Facilidad de implementación y crecimiento.
Estrella
Posee un sistema que permite agregar nuevos equipos fácilmente.
Reconfiguración rápida.
Fácil de prevenir daños y/o conflictos.
Centralización de la red.
Es simple de conectar
Anillo
El sistema provee un acceso equitativo para todas las computadoras.
El rendimiento no decae cuando muchos usuarios utilizan la red.
Arquitectura muy sólida.
Si un dispositivo u ordenador falla, la dirección de la información puede cambiar de sentido para
que llegue a los demás dispositivos (en casos especiales).
Árbol
Se requiere mucho cable.
La medida de cada segmento viene determinada por el tipo de cable utilizado.
Si se viene abajo el segmento principal todo el segmento se viene abajo con él.
Es más difícil su configuración.
Malla
Es posible llevar los mensajes de un nodo a otro por diferentes caminos.
No puede existir absolutamente ninguna interrupción en las comunicaciones.
Cada servidor tiene sus propias comunicaciones con todos los demás servidores.
Si falla un cable el otro se hará cargo del tráfico.
No requiere un nodo o servidor central lo que reduce el mantenimiento.
Si un nodo desaparece o falla no afecta en absoluto a los demás nodos.
Si desaparece no afecta tanto a los nodos de redes.

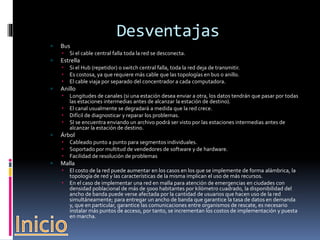

10. Desventajas
Bus
Si el cable central falla toda la red se desconecta.
Estrella
Si el Hub (repetidor) o switch central falla, toda la red deja de transmitir.
Es costosa, ya que requiere más cable que las topologías en bus o anillo.
El cable viaja por separado del concentrador a cada computadora.
Anillo
Longitudes de canales (si una estación desea enviar a otra, los datos tendrán que pasar por todas
las estaciones intermedias antes de alcanzar la estación de destino).
El canal usualmente se degradará a medida que la red crece.
Difícil de diagnosticar y reparar los problemas.
SI se encuentra enviando un archivo podrá ser visto por las estaciones intermedias antes de
alcanzar la estación de destino.
Árbol
Cableado punto a punto para segmentos individuales.
Soportado por multitud de vendedores de software y de hardware.
Facilidad de resolución de problemas
Malla
El costo de la red puede aumentar en los casos en los que se implemente de forma alámbrica, la
topología de red y las características de la misma implican el uso de más recursos.
En el caso de implementar una red en malla para atención de emergencias en ciudades con
densidad poblacional de más de 5000 habitantes por kilómetro cuadrado, la disponibilidad del
ancho de banda puede verse afectada por la cantidad de usuarios que hacen uso de la red
simultáneamente; para entregar un ancho de banda que garantice la tasa de datos en demanda
y, que en particular, garantice las comunicaciones entre organismos de rescate, es necesario
instalar más puntos de acceso, por tanto, se incrementan los costos de implementación y puesta
en marcha.

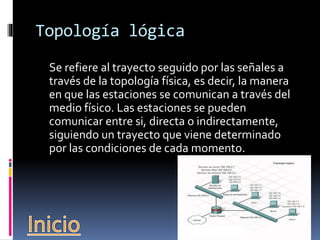

11. Topología lógica
Se refiere al trayecto seguido por las señales a
través de la topología física, es decir, la manera
en que las estaciones se comunican a través del
medio físico. Las estaciones se pueden
comunicar entre si, directa o indirectamente,
siguiendo un trayecto que viene determinado
por las condiciones de cada momento.

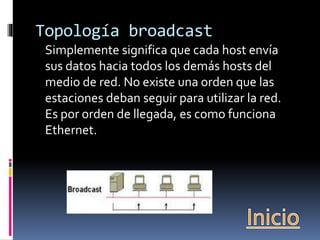

12. Topología broadcast
Simplemente significa que cada host envía
sus datos hacia todos los demás hosts del
medio de red. No existe una orden que las
estaciones deban seguir para utilizar la red.
Es por orden de llegada, es como funciona
Ethernet.
13. Topología transmisión de
tokens
controla el acceso a la red mediante la
transmisión de un token electrónico a cada host
de forma secuencial. Cuando un host recibe el
token, ese host puede enviar datos a través de la
red. Si el host no tiene ningún dato para enviar,
transmite el token al siguiente host y el proceso
se vuelve a repetir.
14. Topología Hibrida
Es una de las más frecuentes y se deriva de la unión de varios
tipos de topologías de red, de aquí el nombre de híbridas.
Su implementación se debe a la complejidad de la solución de
red, o bien al aumento en el número de dispositivos, lo que hace
necesario establecer una topología de este tipo.
combina las mejores características de dos o más redes
diferentes. De acuerdo con "Auditoría y Control de la Tecnología
de la Información", las topologías híbridas son confiables y
versátiles. Estas proporcionan un gran número de conexiones y
caminos de transmisión de datos para los usuarios.
15. Topología Hibrida
Ventaja
Las redes híbridas ofrecen múltiples posibilidades
para la transmisión de datos entre nodos de la red.
El fallo de cualquier componente simple de
hardware (tal como una impresora o un cable) no
afecta al rendimiento de la red. En tal caso, la red
híbrida evita el nodo/cable afectado y desplaza los
datos a una ruta de transmisión alternativa. Las
redes híbridas son versátiles y pueden adaptarse a
una amplia variedad de requerimientos y tamaños
de red.
16. Topología Hibrida
Desventaja
Las redes híbridas son caras, difíciles de establecer,
extender y resolver cuando se presentan problemas. De
acuerdo con "CompTIA A + Guía de Estudio Completa", una
red híbrida requiere más cableado entre sus nodos que
otros tipos de redes. Las inconsistencias y errores en los
nodos individuales de una red híbrida son a menudo
difíciles de aislar y reparar. Las redes híbridas eficientes
requieren puntos o centros inteligentes de concentración.
Los concentradores inteligentes están diseñados para
proporcionar aislamiento de fallos y procesamiento
automáticos. Constantemente escanean la red, recogen
información sobre todos los nodos, detectan errores, aislan
los nodos defectuosos y convierten el tráfico de red a rutas
alternas. Los concentradores inteligentes, aunque
eficientes, son más caros que los pasivos y los activos. Las
redes híbridas de gran tamaño comúnmente requieren
varios concentradores inteligentes.
17. Topología estrella-anillo
En la topología en estrella-anillo, los equipos
están conectados a un componente central al
igual que en una red en estrella. Sin embargo,
estos componentes están enlazados para
formar una red en anillo.
Si un equipo falla, no afecta al resto de la red.
18. Topología bus-estrella
En este caso la red es un bus que se cablea
físicamente como una estrella por medio de
concentradores. Una red que tiene grupos de
estaciones configuradas en estrella conectada con
tramos largos de bus lineal.
Si todas las estaciones se encuentran en fila (como
en un salón de clases o a lo largo de un pasillo en un
edificio de oficinas), es una topología de Bus la cual
utiliza cable coaxial ethernet.
19.
20. TOPOLOGÍA DE RED LONGITUD SEGMENTO
MÁXIMO
Ethernet de cable fino (BUS) 185 Mts (607 pies)
Ethernet de par trenzado (Estrella/BUS) 100 Mts (607 pies)
Token Ring de par trenzado (Estrella/Anillo) 100 Mts (607 pies)
ARCNET Coaxial (Estrella) 609 Mts (2000 pies)
ARCNET Coaxial (BUS) 305 Mts (1000 pies)
ARCNET de par trenzado (Estrella) 122 Mts (400 pies)
ARCNET de par trenzado (BUS) 122 Mts (400 pies)
