Este documento describe los principales componentes internos y externos de una tarjeta madre. Entre los componentes internos se encuentran el procesador, la memoria RAM, las ranuras de expansión, el chipset y los buses de datos. Los componentes externos incluyen puertos como USB, VGA, audio y PS/2 para conectar periféricos. La tarjeta madre coordina la comunicación entre estos componentes para que la computadora funcione correctamente.

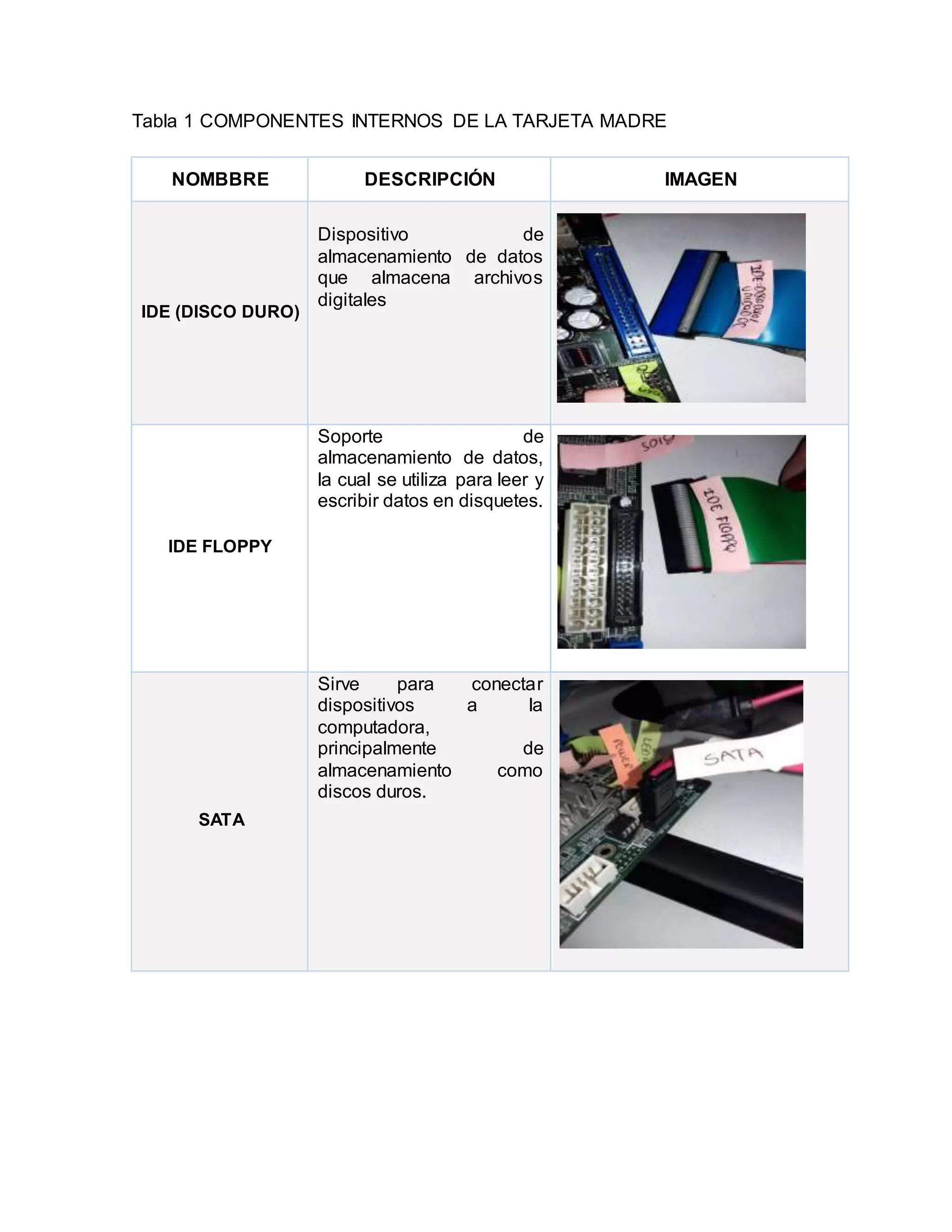

1. Tabla 1 COMPONENTES INTERNOS DE LA TARJETA MADRE
NOMBBRE DESCRIPCIÓN IMAGEN
IDE (DISCO DURO)
Dispositivo de
almacenamiento de datos
que almacena archivos
digitales
IDE FLOPPY
Soporte de
almacenamiento de datos,
la cual se utiliza para leer y
escribir datos en disquetes.
SATA
Sirve para conectar
dispositivos a la
computadora,
principalmente de
almacenamiento como
discos duros.

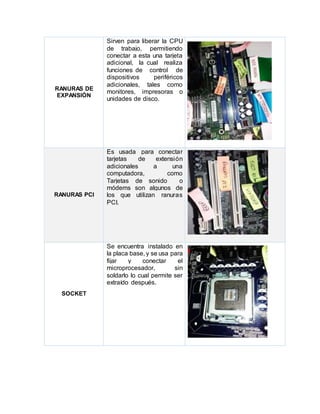

2. RANURAS DE
EXPANSIÓN
Sirven para liberar la CPU
de trabajo, permitiendo
conectar a esta una tarjeta
adicional, la cual realiza
funciones de control de
dispositivos periféricos
adicionales, tales como
monitores, impresoras o
unidades de disco.
RANURAS PCI
Es usada para conectar
tarjetas de extensión
adicionales a una
computadora, como
Tarjetas de sonido o
módems son algunos de
los que utilizan ranuras
PCI.
SOCKET
Se encuentra instalado en
la placa base, y se usa para
fijar y conectar el
microprocesador, sin
soldarlo lo cual permite ser
extraído después.

3. PROCESADOR
CPU
Su función es interpretar
instrucciones y procesar
los datos de los programas.
Así como coordinar y
controlar todas Las
operaciones del sistema.
DISIPADOR
Se utiliza para bajar la
temperatura de algunos de
los componentes
electrónicos.
COOLER
Es un ventilador que se
utiliza en los gabinetes de
computadoras para
refrigerarlos, el aire
caliente es sacado desde el
interior del dispositivo con
los coolers.

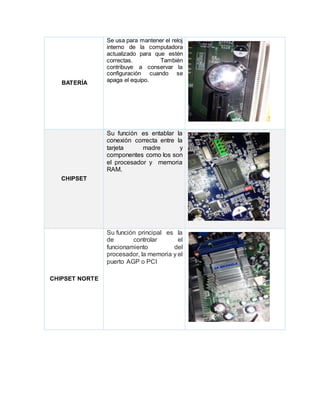

4. BATERÍA
Se usa para mantener el reloj
interno de la computadora
actualizado para que estén
correctas. También
contribuye a conservar la
configuración cuando se
apaga el equipo.
CHIPSET
Su función es entablar la
conexión correcta entre la
tarjeta madre y
componentes como los son
el procesador y memoria
RAM.
CHIPSET NORTE
Su función principal es la
de controlar el
funcionamiento del
procesador, la memoria y el
puerto AGP o PCI

5. CHIPSET SUR
Es un circuito integrado
que se encarga de
coordinar los diferentes
dispositivos de entrada y
salida y algunas otras
funcionalidades de baja
velocidad dentro de la
tarjeta madre.
CONECTORES
ALIMENTACIÓN
El conector que se coloca
es el que se encarga de
llevar la alimentación
principal desde la fuente a
la placa base.
BEEP
Su función es avisar si el
computador está en
correcto funcionamiento
dependiendo de cuantas
veces se repita el “Beep”
SLOT AGP
Se dedica exclusivamente
a conectar tarjetas de video
3D por esta razón solo hay
una y es más rápido que los
otros.

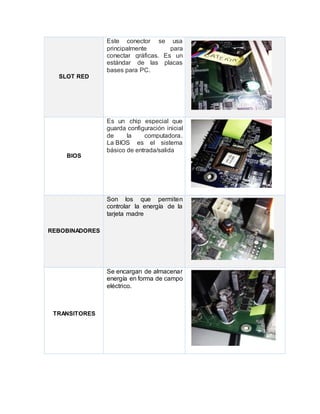

6. SLOT RED
Este conector se usa
principalmente para
conectar gráficas. Es un
estándar de las placas
bases para PC.
BIOS
Es un chip especial que
guarda configuración inicial
de la computadora.
La BIOS es el sistema
básico de entrada/salida
REBOBINADORES
Son los que permiten
controlar la energía de la
tarjeta madre
TRANSITORES
Se encargan de almacenar
energía en forma de campo
eléctrico.

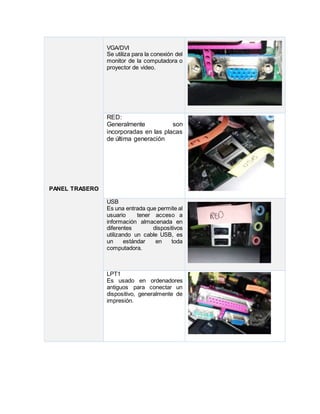

7. PANEL TRASERO
VGA/DVI
Se utiliza para la conexión del
monitor de la computadora o
proyector de video.
RED:
Generalmente son
incorporadas en las placas
de última generación
USB
Es una entrada que permite al
usuario tener acceso a
información almacenada en
diferentes dispositivos
utilizando un cable USB, es
un estándar en toda
computadora.
LPT1
Es usado en ordenadores
antiguos para conectar un
dispositivo, generalmente de
impresión.

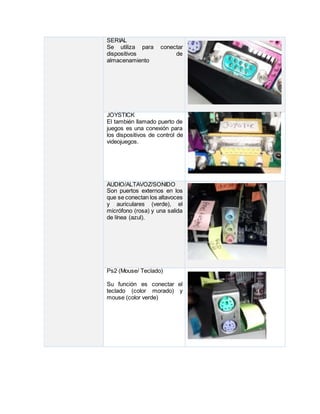

8. SERIAL
Se utiliza para conectar
dispositivos de
almacenamiento
JOYSTICK
El también llamado puerto de
juegos es una conexión para
los dispositivos de control de
videojuegos.
AUDIO/ALTAVOZ/SONIDO
Son puertos externos en los
que se conectan los altavoces
y auriculares (verde), el
micrófono (rosa) y una salida
de línea (azul).
Ps2 (Mouse/ Teclado)
Su función es conectar el
teclado (color morado) y
mouse (color verde)

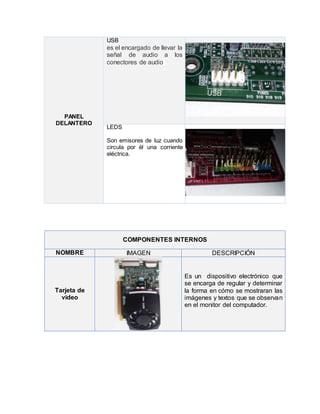

9. COMPONENTES INTERNOS
NOMBRE IMAGEN DESCRIPCIÓN
Tarjeta de
video
Es un dispositivo electrónico que
se encarga de regular y determinar
la forma en cómo se mostraran las
imágenes y textos que se observan
en el monitor del computador.
PANEL
DELANTERO
USB
es el encargado de llevar la
señal de audio a los
conectores de audio
LEDS
Son emisores de luz cuando
circula por él una corriente
eléctrica.

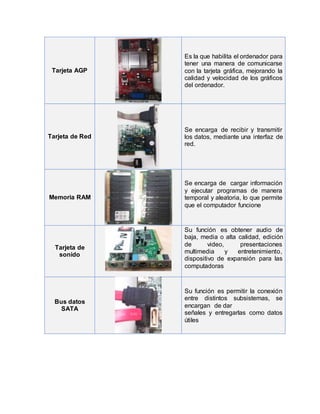

10. Tarjeta AGP
Es la que habilita el ordenador para
tener una manera de comunicarse
con la tarjeta gráfica, mejorando la
calidad y velocidad de los gráficos
del ordenador.
Tarjeta de Red
Se encarga de recibir y transmitir
los datos, mediante una interfaz de
red.
Memoria RAM
Se encarga de cargar información
y ejecutar programas de manera
temporal y aleatoria, lo que permite
que el computador funcione
Tarjeta de
sonido
Su función es obtener audio de
baja, media o alta calidad, edición
de video, presentaciones
multimedia y entretenimiento,
dispositivo de expansión para las
computadoras
Bus datos
SATA
Su función es permitir la conexión
entre distintos subsistemas, se
encargan de dar
señales y entregarlas como datos
útiles

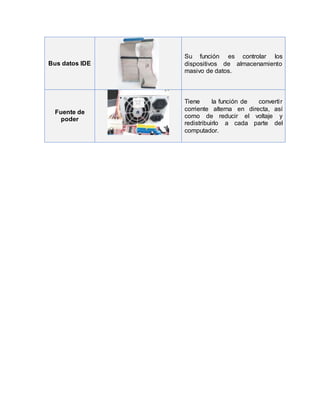

11. Bus datos IDE
Su función es controlar los
dispositivos de almacenamiento
masivo de datos.
Fuente de
poder
Tiene la función de convertir
corriente alterna en directa, así
como de reducir el voltaje y
redistribuirlo a cada parte del
computador.
