La tarjeta madre es la parte fundamental de una computadora que integra todos los componentes como el procesador, memoria y dispositivos de almacenamiento. Contiene circuitos como el chipset que conectan estos componentes y proporcionan entradas y salidas. La tarjeta madre también incluye la BIOS que permite iniciar el sistema operativo. Tiene conectores para componentes internos y externos como discos duros, unidades ópticas, puertos USB y de video.

1. TARJETA MADRE

2. CONTENIDO
1.Tarjeta Madre.
2. Su función.
3. Componentes de la placa Base.
*El Reloj.
* La CMOS.
*La pila de la CMOS.
4.Partes de la tarjeta madre.
*El Bus.
*El socket .
*El procesador.
*La memoria Ram.
*SIMM y DIMM.

3. CONTENIDO
*Conector del teclado.
*Disipador del calor y el ventilador.
*Cables internos.
*Cables Externos.
*Bateria.
*Jumper.
5.Conectores.
6.Bancos de memoria

4. TARJETA MADRE
La placa base, también conocida como placa madre
O tarjeta madre es una tarjeta de Circuito impreso a la que se conectan
los componentes que constituyen la computadora u ordenador. Es
una parte fundamental a la hora de armar una PC de escritorio o
portátil. Tiene instalados una serie de circuitos integrados, entre los
que se encuentra el chipset, que sirve como centro de conexión
entre el microprocesador, la memoria de acceso aleatorio (RAM), las
ranuras de expansión y otros dispositivo Va instalada dentro de una
caja o gabinete que por lo general está hecha de chapa y tiene un
panel para conectar dispositivos externos y muchos conectores
internos y zócalos para instalar componentes dentro de la caja.
La placa base, además, incluye un firmware llamado BIOS, que le
permite realizar las funcionalidades básicas, como pruebas de los
dispositivos, vídeo y manejo del teclado, reconocimiento de
dispositivos y carga del sistema operativo.

5. SU FUNCIÓN
Su función es la de integrar los demás componentes
de la PC, como son el procesador, memoria, discos
duros, unidades de almacenamiento ópticas (CD-
ROMS y DVD-ROMS), unidades de
almacenamiento flexible (Floppys de 3 ½), además
de proporcionar (en el caso de las tarjetas madres
con dispositivos integrados) entradas/salidas de
audio, salida de video, puertos USB, puerto de red
Ethernet (conector RJ-45), MODEM telefónico
(conector RJ-11), puerto Firewire (conector IEEE
1394), puerto serial, puerto paralelo, puerto para
dispositivos de juego (joystick y controles) además
de los conectores PS/2 para el teclado y el ratón

6. COMPONENTES DE LA PLACA BASE
Uno o varios conectores de alimentación: por estos
conectores, una alimentación eléctrica proporciona a la
placa base los diferentes voltajes e intensidades
necesarios para su funcionamiento.
El zócalo de CPU es un receptáculo que recibe el
microprocesador y lo conecta con el resto de
componentes a través de la placa base.
Las ranuras de memoria RAM,
en número de 2 a 6 en las placas base comunes.
El chipset: una serie de circuitos electrónicos, que
gestionan las transferencias de datos entre los
diferentes componentes de la computadora
(procesador, memoria, tarjeta gráfica, unidad de
almacenamiento secundario, etc.).

7. COMPONENTES DE LA PLACA BASE
El reloj: regula la velocidad de ejecución de las instrucciones del
microprocesador y de los periféricos internos.
La CMOS: una pequeña memoria que preserva cierta información
importante (como la configuración del equipo, fecha y
hora), mientras el equipo no está alimentado por electricidad.
La pila de la CMOS: proporciona la electricidad necesaria para
operar el circuito constantemente y que éste último no se
apague perdiendo la serie de configuraciones guardadas. La
BIOS: un programa registrado en una memoria no volátil
(antiguamente en memorias ROM, pero desde hace tiempo se
emplean memorias flash). Este programa es específico de la
placa base y se encarga de la interfaz de bajo nivel entre el
microprocesador y algunos periféricos. Recupera, y después
ejecuta, las instrucciones del MBR (Master Boot Record), o
registradas en un disco duro o SSD, cuando arranca el sistema
operativo. Actualmente los ordenadores modernos sustituyen el
MBR por el GPT y la BIOS por Extensible Firmware Interface.

8. COMPONENTES DE LA PLACA BASE
El bus (también llamado bus interno o en inglés front-side
bus') conecta el microprocesador al chipset, está
cayendo en desuso frente a HyperTransport y
Quickpath.
El bus de memoria conecta el chipset a la memoria
temporal.
El bus de expansión (también llamado bus I/O): une el
microprocesador a los conectores entrada/salida y a las
ranuras de expansión.
Los conectores de entrada/salida que cumplen
normalmente con la norma PC 99: estos conectores
incluyen:
Los puertos PS2 para conectar el teclado o el ratón, estas
interfaces tienden a desaparecer a favor del USB
Los puertos serie, por ejemplo para conectar dispositivos
antiguos.

9. COMPONENTES DE LA PLACA BASE
Los puertos paralelos, por ejemplo para la conexión de
antiguas impresoras.
Los puertos USB (en inglés Universal Serial Bus), por
ejemplo para conectar periféricos recientes.
Los conectores RJ45, para conectarse a una red
informática.
Los conectores VGA, DVI, HDMI o Displayport para la
conexión del monitor de la computadora.
Los conectores IDE o Serial ATA, para conectar
dispositivos de almacenamiento, tales como discos
duros, unidades de estado sólido y unidades de disco
óptico.
Los conectores de audio, para conectar dispositivos de
audio, tales como altavoces o micrófonos.

10. PARTES DE LA TARJETA MADRE
El Bus: Es el que envía la información entre las partes del
computador de casi todos los
computadores que vienen hoy en día es
PCI, EISA y los nuevos estándares: AGP para tarjetas de vídeo
y el Universal Serial Bus USB (Bus serial universal).
Son los tres tipos de ranuras compatibles con las tarjetas madre
para la conexión con
componentes externos al PC. AGP, PCI y EISA.

11. PARTES DE LA TARJETA MADRE
El socket: La tarjeta principal viene con un zócalo de
CPU del tipo ZIF (zero insertion force) que permite
insertar la CPU sin presión alguna.
* Levante la palanca del zócalo.
* Inserte la CPU y asegúrese con el pin 1 del zócalo.
* Baje la palanca del zócalo.

12. PARTES DE LA TARJETA MADRE

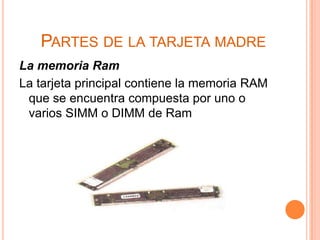

La memoria Ram
La tarjeta principal contiene la memoria RAM
que se encuentra compuesta por uno o
varios SIMM o DIMM de Ram

13. PARTES DE LA TARJETA MADRE
El procesador:
El procesador es el elemento central del proceso de
procesamiento de datos..
Se encuentra equipado con buses de direcciones,de
datos y de control, que le permiten llevar cabo sus
tareas.

14. PARTES DE LA TARJETA MADRE
SIMM Y DIMM
Generalmente los sockets tipo distribuidos en bancos
de dos
SIMM cada uno. En algunas tarjetas para
microprocesadores
486, estos bancos son de 4 SIMM. Cuando se
utilizan DIMM, se
puede instalar sólo uno de ellos.

15. PARTES DE LA TARJETA MADRE
La Bateria:
La batería es el componente encargado de
suministrar energía a la memoria CMOS que
guarda los datos de la configuración del Setup.
La memoria CMOS de la BIOS tiene como
particularidad el bajo consumo de corriente
por lo que una simple batería puede suministrarle
energía suficiente para su funcionamiento normal.

16. PARTES DE LA TARJETA MADRE
Conector del teclado:
Generalmente,las computadoras de marca poseen
un conector de tipo mini DIN. De poseer
un teclado con conector que no coincida con el de la
computadora, puede adquirirse un adaptador que
soluciona el problema sin necesidad de cambiar
ninguno de los dispositivo

17. PARTES DE LA TARJETA MADRE
Disipador del calor y el ventilador:
Debido a que los microprocesadores de las últimas
generaciones, son de alto consumo de
potencia, se debe instalar sobre estos, un disipador
de calor con su respectivo ventilador . La base
del microprocesador posee los seguros para sostener
el disipador. Asegúrese de que quede
haciendo contacto directo con el microprocesador.

18. PARTES DE LA TARJETA MADRE
Cables internos:
Estos son los que comunican las tarjetas con los
dispositivos internos de la unidad central, tales
como el disco flexible, las unidades de disco
duro, las unidades de disco flexible, las
unidades de CD ROM, etc. También se catalogan
dentro de esta clase de cables, los que comunican
los conectores externos
como el paralelo y el serial con la tarjeta principal.

19. PARTES DE LA TARJETA MADRE

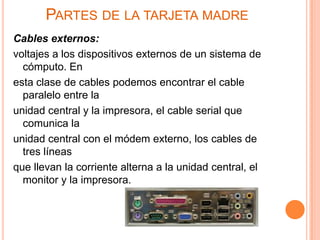

Cables externos:
voltajes a los dispositivos externos de un sistema de
cómputo. En
esta clase de cables podemos encontrar el cable
paralelo entre la
unidad central y la impresora, el cable serial que
comunica la
unidad central con el módem externo, los cables de
tres líneas
que llevan la corriente alterna a la unidad central, el
monitor y la impresora.

20. PARTES DE LA TARJETA MADRE
Jumper:
Jumper pequeño conductor de cobre cubierto
de plástico negro utilizado para unir dos pines y
completar un circuito.

21. DIFERENTES CONECTORES
* El conector para unidades de disquete.
* los conectores seriales
* Conector paralelo
* Conector de pared
* Conector AGP
* Conector SCSI

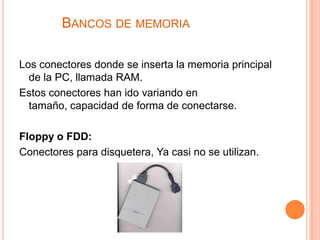

22. BANCOS DE MEMORIA
Los conectores donde se inserta la memoria principal
de la PC, llamada RAM.
Estos conectores han ido variando en
tamaño, capacidad de forma de conectarse.
Floppy o FDD:
Conectores para disquetera, Ya casi no se utilizan.

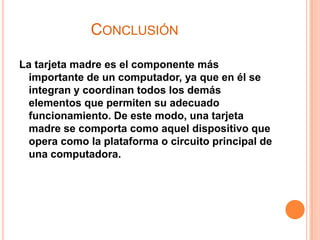

23. CONCLUSIÓN
La tarjeta madre es el componente más
importante de un computador, ya que en él se
integran y coordinan todos los demás
elementos que permiten su adecuado
funcionamiento. De este modo, una tarjeta
madre se comporta como aquel dispositivo que
opera como la plataforma o circuito principal de
una computadora.

24. CONCLUSIÓN
La tremenda importancia que posee una tarjeta
madre radica en que, en su interior, se albergan
todos los conectores que se necesitan para
cobijar a las demás tarjetas del computador. De
esta manera, una tarjeta madre cuenta con los
conectores del procesador, de la memoria
RAM, del Bios, así como también, de las puertas
en serie y las puertas en paralelo.
