El documento habla sobre las motherboards. Explica que la motherboard es el elemento más importante de una computadora donde se conectan los diferentes componentes. Describe los componentes clave de una motherboard como los zócalos, ranuras de expansión, chips y buses de datos. También explica los diferentes tipos de motherboards, fabricantes y cómo identificar el modelo.

1. MOTHERBOARD

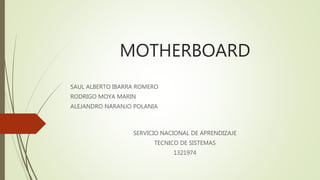

SAUL ALBERTO IBARRA ROMERO
RODRIGO MOYA MARIN
ALEJANDRO NARANJO POLANIA
SERVICIO NACIONAL DE APRENDIZAJE
TECNICO DE SISTEMAS
1321974

2. MOTHERBOARD
 DIRIGIDO A JESUS SILVA PLAZAS
INGENIERO DE SISTEMAS
SERVICIO NACIONAL DE APRENDIZAJE
TECNICO DE SISTEMAS
1321974

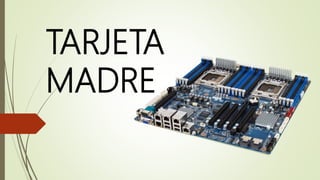

3. TARJETA
MADRE

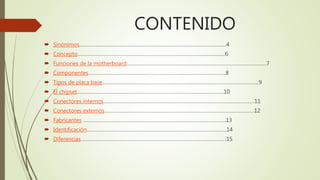

4. CONTENIDO
 Sinónimos…………………………………………………………………………………………….4
 Concepto……………………………………………………………………………......................6
 Funciones de la motherboard………………………………………………………………………………………..7
 Componentes………………………………………………………………………………………8
 Tipos de placa base…………………………………………………………………………………………………..9
 El chipset…………………………………………………………………………………………….10
 Conectores internos……………………………………………………………………………………………….11
 Conectores externos………………………………………………………………………………………………12
 Fabricantes ………………………………………………………………………………………….13
 Identificación………………………………………………………………………………………..14
 Diferencias……………………………………………………………………………………………15

5. INTRODUCCION
La placa base el elemento mas importante de la pc, donde es constituida por
diferentes circuitos electrónicos, esta tarjeta impresa esta compuesta por diferentes
partes como zócalos, ranuras de expansión, chips, entre otros, donde cada uno de
estos están conectados y comunicados a través de puentes donde la información se
transporta por medio de buses de datos de información, para así que todos estos
juntos interactúen y le den un buen funcionamiento a nuestro pc.
Con la evolución que han tenido estas tarjetas han ido cambiando en deferentes
tamaños y modelos mejorando así la velocidad con la que se transfiere la información
y a su vez permitiendo mejores conexiones y haciendo que la pc sea mas ergonómica
y tenga mayor fluidez de ventilación entre los diferentes circuitos evitando la
sobrecalentación de estos.

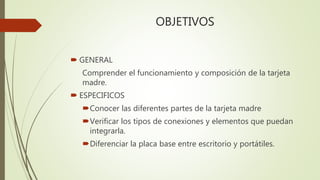

6. OBJETIVOS
 GENERAL
Comprender el funcionamiento y composición de la tarjeta
madre.
 ESPECIFICOS
Conocer las diferentes partes de la tarjeta madre
Verificar los tipos de conexiones y elementos que puedan
integrarla.
Diferenciar la placa base entre escritorio y portátiles.

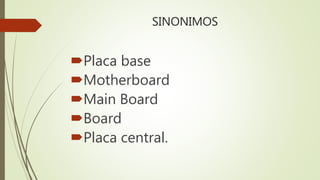

7. SINONIMOS
Placa base
Motherboard
Main Board
Board
Placa central.

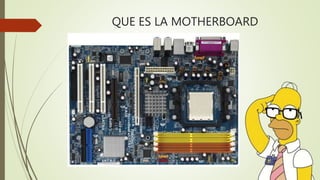

8. QUE ES LA MOTHERBOARD

9. FUNCIONES DE UNA TARJETA MADRE

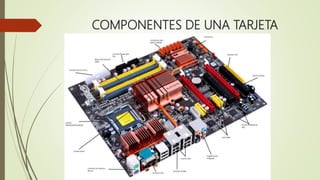

10. COMPONENTES DE UNA TARJETA
MADRE

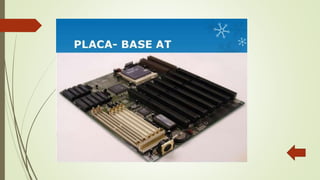

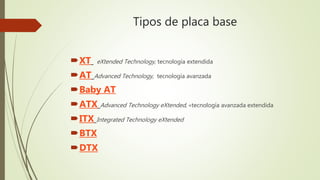

11. Tipos de placa base
XT eXtended Technology, tecnología extendida
AT Advanced Technology, tecnología avanzada
Baby AT
ATX Advanced Technology eXtended, «tecnología avanzada extendida
ITX Integrated Technology eXtended

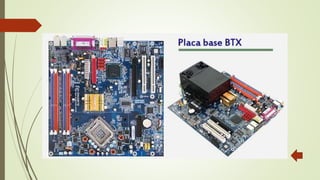

BTX
DTX

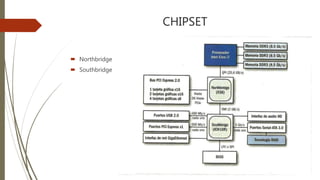

12. CHIPSET
 Northbridge
 Southbridge

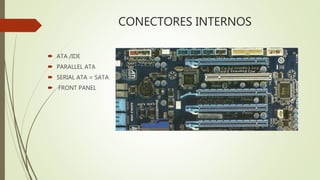

13. CONECTORES INTERNOS
 ATA /IDE
 PARALLEL ATA
 SERIAL ATA = SATA
 FRONT PANEL

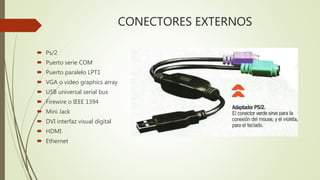

14. CONECTORES EXTERNOS
 Ps/2
 Puerto serie COM
 Puerto paralelo LPT1
 VGA o video graphics array
 USB universal serial bus
 Firewire o IEEE 1394
 Mini Jack
 DVI interfaz visual digital
 HDMI
 Ethernet

15. FABRICANTES

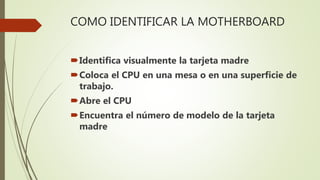

16. COMO IDENTIFICAR LA MOTHERBOARD
Identifica visualmente la tarjeta madre
Coloca el CPU en una mesa o en una superficie de
trabajo.
Abre el CPU
Encuentra el número de modelo de la tarjeta
madre

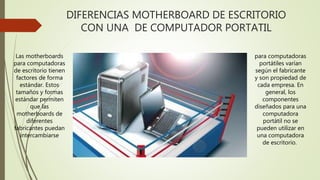

17. DIFERENCIAS MOTHERBOARD DE ESCRITORIO
CON UNA DE COMPUTADOR PORTATIL
Las motherboards
para computadoras
de escritorio tienen
factores de forma
estándar. Estos
tamaños y formas
estándar permiten
que las
motherboards de
diferentes
fabricantes puedan
intercambiarse
para computadoras
portátiles varían
según el fabricante
y son propiedad de
cada empresa. En
general, los
componentes
diseñados para una
computadora
portátil no se
pueden utilizar en
una computadora
de escritorio.

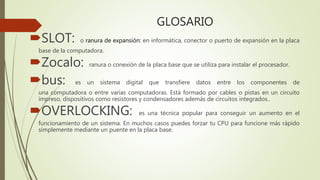

18. GLOSARIO
SLOT: o ranura de expansión: en informática, conector o puerto de expansión en la placa
base de la computadora.
Zocalo: ranura o conexión de la placa base que se utiliza para instalar el procesador.
bus: es un sistema digital que transfiere datos entre los componentes de
una computadora o entre varias computadoras. Está formado por cables o pistas en un circuito
impreso, dispositivos como resistores y condensadores además de circuitos integrados..
OVERLOCKING: es una técnica popular para conseguir un aumento en el
funcionamiento de un sistema. En muchos casos puedes forzar tu CPU para funcione más rápido
simplemente mediante un puente en la placa base.

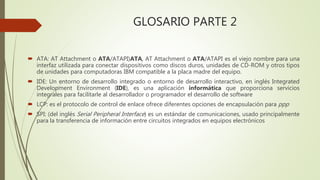

19. GLOSARIO PARTE 2
 ATA: AT Attachment o ATA/ATAPI)ATA, AT Attachment o ATA/ATAPI es el viejo nombre para una
interfaz utilizada para conectar dispositivos como discos duros, unidades de CD-ROM y otros tipos
de unidades para computadoras IBM compatible a la placa madre del equipo.
 IDE: Un entorno de desarrollo integrado o entorno de desarrollo interactivo, en inglés Integrated
Development Environment (IDE), es una aplicación informática que proporciona servicios
integrales para facilitarle al desarrollador o programador el desarrollo de software
 LCP: es el protocolo de control de enlace ofrece diferentes opciones de encapsulación para ppp
 SPI: (del inglés Serial Peripheral Interface) es un estándar de comunicaciones, usado principalmente
para la transferencia de información entre circuitos integrados en equipos electrónicos

20. GLOSARIO PARTE 3
 RAID (del inglés Redundant Array of Inexpensive Disks o, más común a día de
hoy, Redundant Array of Independent Disks), traducido como «conjunto redundante de
discos Independientes», hace referencia a un sistema de almacenamiento de datos en
tiempo real que utiliza múltiples unidades de almacenamiento de datos (discos
duros o SSD) entre los que se distribuyen o replican los datos.
 PCI (Peripheral Component Interconnect (en español: Interconexión de Componentes
Periféricos), es un bus estándar de computadoras para conectar
dispositivos periféricos directamente a la placa base.
 DDR: Double Data Rate, en español significa memoria de doble tasa de transferencia de
datos.
 DMI: Interfaz de Gestión de Escritorio: es un conjunto de datos acerca de las interfaces que
se encuentran en cualquier PC(portatil, de mesa o servidor).
Estos datos contienen información (en modo de árbol) de fábrica del hardware encontrado
en el ordenador, como el fabricante, el producto, versión, número de serie e incluso fecha
de fabricación.
Esta información es almacenada en el Bios; pero no se encuentra disponible en el modo
visual, es decir que no podemos ver los datos ni modificarlos mediante el uso del Biosetup

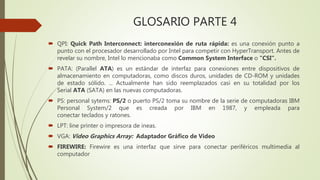

21. GLOSARIO PARTE 4
 QPI: Quick Path Interconnect: interconexión de ruta rápida: es una conexión punto a
punto con el procesador desarrollado por Intel para competir con HyperTransport. Antes de
revelar su nombre, Intel lo mencionaba como Common System Interface o "CSI“.
 PATA: (Parallel ATA) es un estándar de interfaz para conexiones entre dispositivos de
almacenamiento en computadoras, como discos duros, unidades de CD-ROM y unidades
de estado sólido. ... Actualmente han sido reemplazados casi en su totalidad por los
Serial ATA (SATA) en las nuevas computadoras.
 PS: personal sytems: PS/2 o puerto PS/2 toma su nombre de la serie de computadoras IBM
Personal System/2 que es creada por IBM en 1987, y empleada para
conectar teclados y ratones.
 LPT: line printer o impresora de ineas.
 VGA: Video Graphics Array: Adaptador Gráfico de Video
 FIREWIRE: Firewire es una interfaz que sirve para conectar periféricos multimedia al
computador

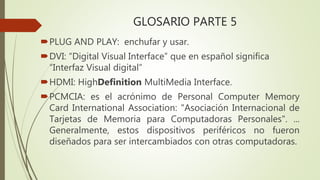

22. GLOSARIO PARTE 5
PLUG AND PLAY: enchufar y usar.
DVI: “Digital Visual Interface” que en español significa
“Interfaz Visual digital”
HDMI: HighDefinition MultiMedia Interface.
PCMCIA: es el acrónimo de Personal Computer Memory
Card International Association: "Asociación Internacional de
Tarjetas de Memoria para Computadoras Personales". ...
Generalmente, estos dispositivos periféricos no fueron
diseñados para ser intercambiados con otras computadoras.

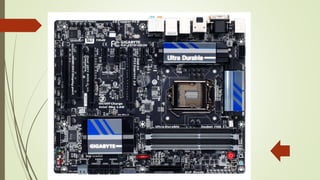

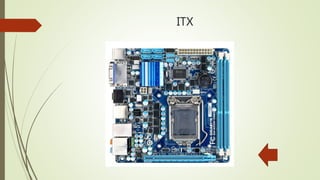

28. ITX

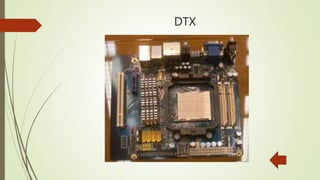

30. DTX
