1. ACTIVIDAD
REDES LOCALES BASICO
301121-51
MARIA DEL PILAR MESTIZO GOMEZ
CC. 1.073.602.603
ING. LEONARDO BERNAL ZAMORA
TUTOR
UNIVERSIDAD NACIONAL ABIERTA YA
DISTANCIA
10DE OCTUBRE DE 2013
CEAD ZIPAQUIRA

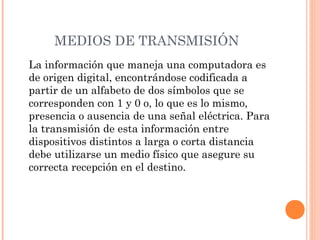

2. MEDIOS DE TRANSMISIÓN
La información que maneja una computadora es
de origen digital, encontrándose codificada a
partir de un alfabeto de dos símbolos que se
corresponden con 1 y 0 o, lo que es lo mismo,
presencia o ausencia de una señal eléctrica. Para
la transmisión de esta información entre
dispositivos distintos a larga o corta distancia
debe utilizarse un medio físico que asegure su
correcta recepción en el destino.

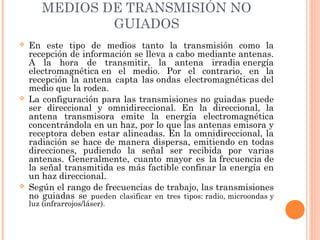

3. MEDIOS DE TRANSMISIÓN NO
GUIADOS



En este tipo de medios tanto la transmisión como la
recepción de información se lleva a cabo mediante antenas.
A la hora de transmitir, la antena irradia energía
electromagnética en el medio. Por el contrario, en la
recepción la antena capta las ondas electromagnéticas del
medio que la rodea.
La configuración para las transmisiones no guiadas puede
ser direccional y omnidireccional. En la direccional, la
antena transmisora emite la energía electromagnética
concentrándola en un haz, por lo que las antenas emisora y
receptora deben estar alineadas. En la omnidireccional, la
radiación se hace de manera dispersa, emitiendo en todas
direcciones, pudiendo la señal ser recibida por varias
antenas. Generalmente, cuanto mayor es la frecuencia de
la señal transmitida es más factible confinar la energía en
un haz direccional.
Según el rango de frecuencias de trabajo, las transmisiones
no guiadas se pueden clasificar en tres tipos: radio, microondas y
luz (infrarrojos/láser).

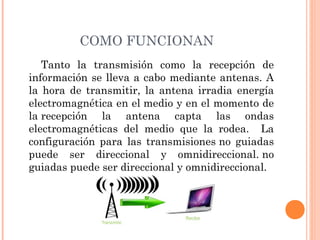

4. COMO FUNCIONAN
Tanto la transmisión como la recepción de
información se lleva a cabo mediante antenas. A
la hora de transmitir, la antena irradia energía
electromagnética en el medio y en el momento de
la recepción la antena capta las ondas
electromagnéticas del medio que la rodea. La
configuración para las transmisiones no guiadas
puede ser direccional y omnidireccional. no
guiadas puede ser direccional y omnidireccional.

5. TRANSMISIÓN DIRECCIONAL
La energía emitida se concentra en un haz, para
lo cual se requiere que la antena receptora y
transmisora estén alineadas. Cuanto mayor sea
la
frecuencia
de
transmisión,
es
más
factible confinar la energía en una dirección.

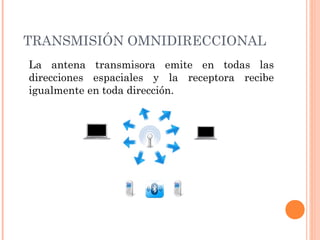

6. TRANSMISIÓN OMNIDIRECCIONAL
La antena transmisora emite en todas las
direcciones espaciales y la receptora recibe
igualmente en toda dirección.

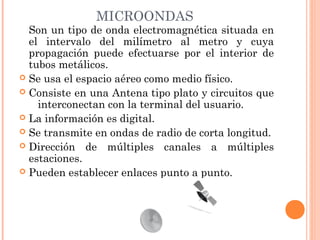

7. MICROONDAS
Son un tipo de onda electromagnética situada en
el intervalo del milímetro al metro y cuya
propagación puede efectuarse por el interior de
tubos metálicos.
 Se usa el espacio aéreo como medio físico.
 Consiste en una Antena tipo plato y circuitos que
interconectan con la terminal del usuario.
 La información es digital.
 Se transmite en ondas de radio de corta longitud.
 Dirección de múltiples canales a múltiples
estaciones.
 Pueden establecer enlaces punto a punto.

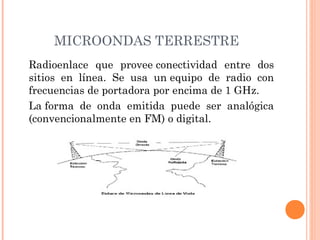

8. MICROONDAS TERRESTRE
Radioenlace que provee conectividad entre dos
sitios en línea. Se usa un equipo de radio con
frecuencias de portadora por encima de 1 GHz.
La forma de onda emitida puede ser analógica
(convencionalmente en FM) o digital.

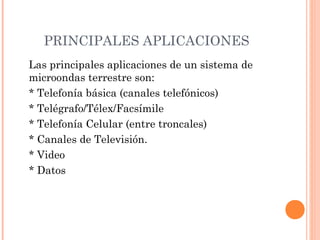

9. PRINCIPALES APLICACIONES
Las principales aplicaciones de un sistema de
microondas terrestre son:
* Telefonía básica (canales telefónicos)
* Telégrafo/Télex/Facsímile
* Telefonía Celular (entre troncales)
* Canales de Televisión.
* Video
* Datos

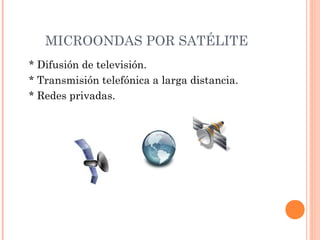

10. MICROONDAS POR SATÉLITE
* Difusión de televisión.
* Transmisión telefónica a larga distancia.
* Redes privadas.

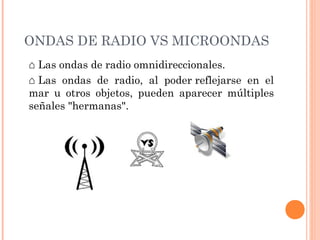

11. ONDAS DE RADIO VS MICROONDAS
⌂ Las ondas de radio omnidireccionales.
⌂ Las ondas de radio, al poder reflejarse en el
mar u otros objetos, pueden aparecer múltiples
señales "hermanas".

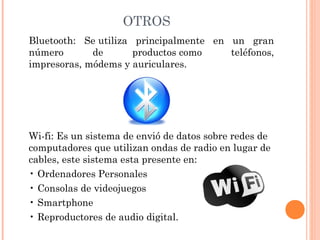

12. OTROS
Bluetooth: Se utiliza principalmente en un gran
número
de
productos como
teléfonos,
impresoras, módems y auriculares.
Wi-fi: Es un sistema de envió de datos sobre redes de
computadores que utilizan ondas de radio en lugar de
cables, este sistema esta presente en:
• Ordenadores Personales
• Consolas de videojuegos
• Smartphone
• Reproductores de audio digital.

13. MEDIOS DE TRANSMISIÓN GUIADOS
Los de transmisión guiados están constituidos
por un cable que se encarga de la conducción (o
guiado) de las señales desde un extremo al otro.
Las principales características de los medios
guiados son el tipo de conductor utilizado, la
velocidad máxima de transmisión, las distancias
máximas que puede ofrecer entre repetidores, la
inmunidad
frente
a interferencias
electromagnéticas, la facilidad de instalación y la
capacidad de soportar diferentes tecnologías de
nivel de enlace.

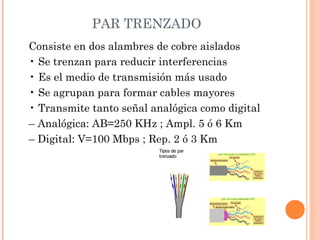

14. PAR TRENZADO
Consiste en dos alambres de cobre aislados
• Se trenzan para reducir interferencias
• Es el medio de transmisión más usado
• Se agrupan para formar cables mayores
• Transmite tanto señal analógica como digital
– Analógica: AB=250 KHz ; Ampl. 5 ó 6 Km
– Digital: V=100 Mbps ; Rep. 2 ó 3 Km

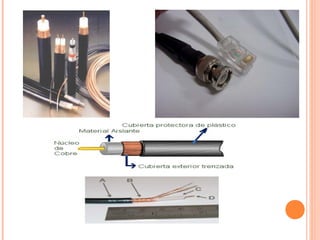

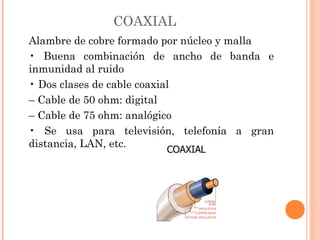

16. COAXIAL
Alambre de cobre formado por núcleo y malla
• Buena combinación de ancho de banda e
inmunidad al ruido
• Dos clases de cable coaxial
– Cable de 50 ohm: digital
– Cable de 75 ohm: analógico
• Se usa para televisión, telefonía a gran
distancia, LAN, etc.

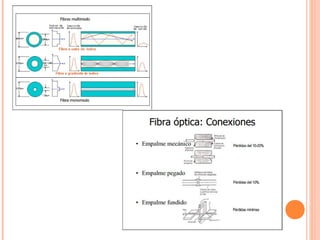

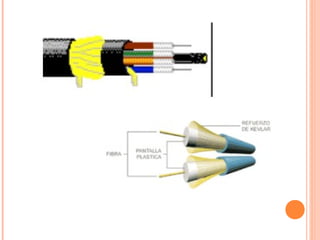

18. FIBRA ÓPTICA
• Fuente de luz, medio transmisor y detector
– LED
– Láser
• Reflexión total
– Fibra multimodo
– Fibra monomodo
• La luz se atenúa en la fibra: tres bandas
• Presenta dispersión
• Conexiones

20. MODO DE FUNCIONAMIENTO DE LA
FIBRA ÓPTICA

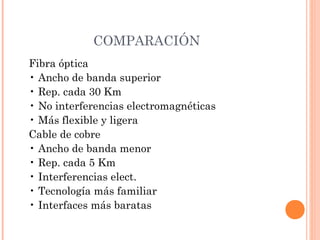

22. COMPARACIÓN
Fibra óptica
• Ancho de banda superior
• Rep. cada 30 Km
• No interferencias electromagnéticas
• Más flexible y ligera
Cable de cobre
• Ancho de banda menor
• Rep. cada 5 Km
• Interferencias elect.
• Tecnología más familiar
• Interfaces más baratas

23. RADIO
• Son omnidireccionales
• Un emisor y uno o varios receptores
• Bandas de frecuencias
– LF, MF, HF y VHF
• Propiedades:
– Fáciles de generar
– Largas distancias
– Atraviesan paredes de edificios
– Son absorbidas por la lluvia
– Sujetas a interferencias por equipos eléctricos

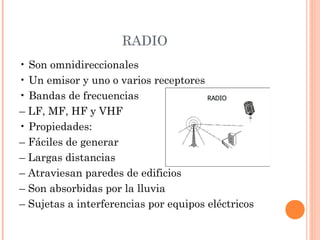

24. RADIO
• Son omnidireccionales
• Un emisor y uno o varios receptores
• Bandas de frecuencias
– LF, MF, HF y VHF
• Propiedades:
– Fáciles de generar
– Largas distancias
– Atraviesan paredes de edificios
– Son absorbidas por la lluvia
– Sujetas a interferencias por equipos eléctricos

25. BIBLIOGRAFÍA
www.monografias.com
 http://teleprocesosnc.blogspot.com
 http://es.wikipedia.org/wiki/Medio_de_transmisi%C3%B3n
 www.dte.us.es/personal/sivianes/tcomu/

