- 1. 1 Diagrama de unaetapa + - TDA2030 1 5 3 2 4 RL 8 Ohmios Entrada +Vcc 18v 47K 100 F 1 0.1 F 100 F 0.22 F -Vcc 18v47 F 22K 0.1 F 1K5 4.7 F 47 F 100K 50K 100K 10 F + + + ++ + + Vcc 18V - Vcc 18V AC AC 4700 uF 4700 uF Transformador 12V 1N5404 Este amplificador estereo es ideal para principiantes, por su sencillez y bajo costo. Utiliza el integrado que es un circuito integrado monolítico de clase AB. Puede proporcionar 15W de potencia de salida con una carga de 8 Ohmios. El TDA2030 ofrece una alta corriente de salida y muy baja distorsión armónica. Además, el dispositivo incorpora un sistema de protección de corto circuito que limita automáticamente la potencia disipada para mantener el punto de trabajo de los transistores de salida, asegurando su funcionamiento. También incluye un sistema térmico de apagado convencional. TDA2030 Puede usar este amplificador con parlantes de 60W en adelante a 8 Ohmios. 1N5404 Construyasuvideorockola.com R1 R2 R3 R4 R5 R6 C1 C2 C3 C4 C5 C6C7 C8 C9
- 2. Valores sugeridos paraun buen funcionamiento Los valores recomendados para los componentes externos son los que se muestran en el diagrama esquemático. Los valores modificables, están en la siguiente tabla y le puede ayudar a personalizar el circuito. Los componentes que no se encuentran en la tabla, no se pueden modificar. al diseñador 10.4 mm 10.4mm 15.8 mm 4.8 mm 2.8 mm 4.25 mm 4.75 mm 22.7 mm 7.0 mm3.6 mm TDA2030 Construyasuvideorockola.com 2 Componente Valor sugerido Función Valor mayor que el propuesto Valor menor que el propuesto R1,R2 R3 R4 R5 C1 C2 C3, C5 C4, C6 C7,C8 100K,22K 47K 1.5K 100K 10 uF 4.7 uF 0.1 uF 100 uF 47 uF Impedancia de entrada Ganancia de retroalimentación Ganancia de retroalimentación Desacople de entrada Estabilización de frecuencia Desacople Derivación del pedestal de ganancia Derivación del voltaje de alimentación Derivación del voltaje de alimentación Aumenta la impedancia de entrada Disminuye la impedancia de entrada Disminuye la ganancia Disminuye la ganancia Aumenta la ganancia Aumenta la ganancia Peligro de Oscilaciones Peligro de Oscilaciones Peligro de Oscilaciones Recorte de las frecuencias bajas Recorte de las frecuencias bajas R6 1 Red de Zobel Peligro de Oscilaciones Aumenta el pop al encender C9 100 nF Red de Zobel Peligro de OscilacionesPeligro de Oscilaciones Peligro de Oscilaciones Recorte de las frecuencias bajas Aumenta el pop al encender
- 3. Posición de loscomponentes 3 Circuito impreso a tamaño real y al derecho para impresión en serigrafía 9,6 cm 9,3cm 4700 uF 4700 uF 12 V AC Salidas Entradas 224 224 100K 100K 1 47K 1K5 100K 22K 1 47K 1K5 100K 22K 10 uF 10 uF 47 uF 47 uF 104 104 104 104 100 uF 100 uF 100 uF 47 uF 47 uF 100 uF 4.7 uF 4.7 uF Led + G 1K5 Switch 1N54041N5404 TDA 2030 TDA 2030 50K RL + L + R G G Construyasuvideorockola.com
- 4. Máscara de componentes Máscarade antisolder 4 Construyasuvideorockola.com 4700 uF 4700 uF 12 V AC Salidas Entradas 224 224 100K 100K 1 47K 1K5 100K 22K 1 47K 1K5 100K 22K 10 uF 10 uF 47 uF 47 uF 104 104 104 104 100 uF 100 uF 100 uF 47 uF 47 uF 100 uF 4.7 uF 4.7 uF Led + G 1K5 Switch 1N54041N5404 TDA 2030 TDA 2030 50K RL + L + R G G Construyasuvideorockola.com

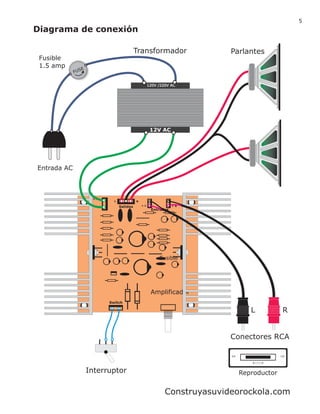

- 5. Transformador 120V /220V AC120V/220V AC 12V AC Entrada AC FUSE Parlantes 12 V AC Salidas Entradas Switch Fusible Reproductor RL Conectores RCA Fusible 1.5 amp RL 5 + L + R Amplificador Interruptor Diagrama de conexión + + Construyasuvideorockola.com
- 6. Construyasuvideorockola.com 6 Lista de materiales Integrados Resistencias Condensadores 2TDA 2030 2 R 1 ohmio 1/2w (café, negro, dorado) 2 R 47K 1/4w (amarillo, violeta, naranja) 4 R 100K 1/4w (café, negro, amarillo) 3 R 1K5 1/4w (café, verde, rojo) 2 R22K 1/4w (rojo, rojo, naranja) 2 C 4700 uF /16v 4 C 47 uF /16v 4 C 100 uF /16v 2 C 4.7 uF /16v 2 C 10 uF /16v 2 C 0.22 uF (224) /100v (poliester) 4 C 0.1 uF (104) /50v (Cerámico) Varios 2 Diodos 1N5404 o superior 1 potenciometro 50K doble 1 led rojo 1 interruptor 2 conectores de 3 pines grande 2 conectores de 3 pines pequeño 1 conector de 2 pines pequeño 1 conector de 6 pines pequeño 1 transformador de 12 voltios 4 amperios 1 terminal para bafle de presión 1 regleta RCAx2 2 disipadores de aluminio Este amplificador es ideal para espacios pequeños, ha sido probado en videorockolas. Como su respuesta es plana, puede ecualizar el sonido desde el software de el computador de la videorockola. Http://www.youtube.com/watch?v=XFeNwhCliIw Http://www.youtube.com/watch?v=yKvqt12i2H8 También podrá ver el video tutorial en las siguientes direcciones: 9,6 cm 9,3cm Circuito impreso en modo espejo, para hacer impresos con la técnicade planchado.
