CIRCUITO ELÉCTRICO EN SERIE
Los elementos de un circuito están conectados en serie cuando sólo hay un camino posible
para la corriente que circula a través de ellos. Por lo tanto, si un elemento se desconecta,
todo el circuito deja de funcionar.
En la imagen, las líneas quebradas representan los resistores. Observe que están
numerados y se indican sus valores. S1 es el interruptor que acciona o detiene el
funcionamiento del circuito. Además, el símbolo a la izquierda indica que la fuente de
energía es una batería de 25 voltios. Para que el circuito funcione, la corriente debe salir de
la batería, recorrer los elementos y volver a ella. En este caso, si se retira un resistor, el
recorrido no puede completarse. En un circuito en serie, la resistencia total, es la suma de
todas las resistencias:
Rtotal=R1+R2+R3+R4…
CIRCUITO ELECTRÓNICO EN PARALELO
Un circuito paralelo es una conexión de dispositivos (generadores, resistencias,
condensadores, bobinas, etc.) en la que los bornes o terminales de entrada de todos los
dispositivos conectados coincidan entre sí, al igual que sus terminales de salida.Siguiendo
un símil hidráulico, dos depósitos de agua conectados en paralelo tendrán una entrada
común que alimentará, así como una salida común que drenara ambos a la vez. En las
viviendas todas las cargas se conectan en paralelo para así tener la misma tensión.

4. 4

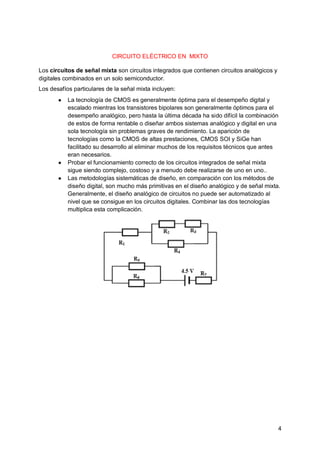

CIRCUITO ELÉCTRICO EN MIXTO
Los circuitos de señal mixta son circuitos integrados que contienen circuitos analógicos y
digitales combinados en un solo semiconductor.
Los desafíos particulares de la señal mixta incluyen:
● La tecnología de CMOS es generalmente óptima para el desempeño digital y
escalado mientras los transistores bipolares son generalmente óptimos para el
desempeño analógico, pero hasta la última década ha sido difícil la combinación
de estos de forma rentable o diseñar ambos sistemas analógico y digital en una
sola tecnología sin problemas graves de rendimiento. La aparición de
tecnologías como la CMOS de altas prestaciones, CMOS SOI y SiGe han
facilitado su desarrollo al eliminar muchos de los requisitos técnicos que antes
eran necesarios.
● Probar el funcionamiento correcto de los circuitos integrados de señal mixta
sigue siendo complejo, costoso y a menudo debe realizarse de uno en uno..
● Las metodologías sistemáticas de diseño, en comparación con los métodos de
diseño digital, son mucho más primitivas en el diseño analógico y de señal mixta.
Generalmente, el diseño analógico de circuitos no puede ser automatizado al
nivel que se consigue en los circuitos digitales. Combinar las dos tecnologías
multiplica esta complicación.

5. 5

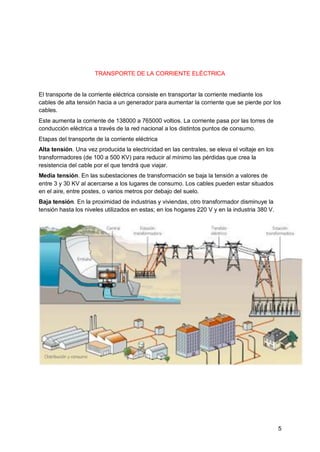

TRANSPORTE DE LA CORRIENTE ELÉCTRICA
El transporte de la corriente eléctrica consiste en transportar la corriente mediante los
cables de alta tensión hacia a un generador para aumentar la corriente que se pierde por los
cables.
Este aumenta la corriente de 138000 a 765000 voltios. La corriente pasa por las torres de
conducción eléctrica a través de la red nacional a los distintos puntos de consumo.
Etapas del transporte de la corriente eléctrica
Alta tensión. Una vez producida la electricidad en las centrales, se eleva el voltaje en los
transformadores (de 100 a 500 KV) para reducir al mínimo las pérdidas que crea la
resistencia del cable por el que tendrá que viajar.
Media tensión. En las subestaciones de transformación se baja la tensión a valores de
entre 3 y 30 KV al acercarse a los lugares de consumo. Los cables pueden estar situados
en el aire, entre postes, o varios metros por debajo del suelo.
Baja tensión. En la proximidad de industrias y viviendas, otro transformador disminuye la
tensión hasta los niveles utilizados en estas; en los hogares 220 V y en la industria 380 V.

6. 6

7. 7
TÉRMINOS BÁSICOS
Corriente Eléctrica
Es la cantidad de flujo de carga que pasa por un determinado punto de un circuito eléctrico,
medido en Culombios/segundo, denominado Amperio.
Es decir que la circulación de cargas o electrones a través de un circuito eléctrico cerrado,
que se mueven siempre del polo negativo al polo positivo de la fuente de suministro de
fuerza electromotriz (FEM). Tensión o Voltaje
El voltaje es la magnitud física que, en un circuito eléctrico, impulsa a los electrones a lo
largo de un conductor. Es decir, conduce la energía eléctrica con mayor o menor potencia.
El voltaje es el trabajo por unidad de carga ejercido por el campo eléctrico sobre una
partícula para que ésta se mueva de un lugar a otro. En el Sistema Internacional de
Unidades, dicha diferencia de potencial se mide en voltios (V)

8. 8
CONCLUSIÓN
La electricidad ha sido clave para el desarrollo de la medicina tanto los descubrimientos de
su funcionamiento en los seres vivos y su obtención y producción a través de la ingesta de
alimentos.
El trabajo es necesario para desplazar una carga positiva de un punto a otro en el interior de
un campo eléctrico, teniendo como unidad el voltio. Así mismo los condensadores,
dispositivos que almacenan carga eléctrica; los dieléctricos y los diferentes tipos de
conexiones de un circuito eléctrico.

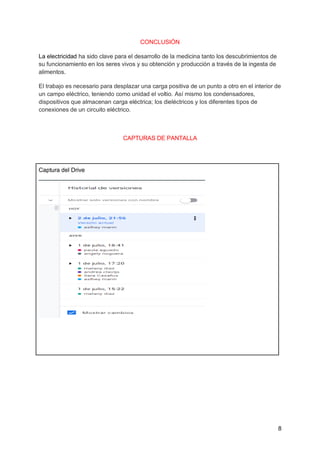

CAPTURAS DE PANTALLA
Captura del Drive

9. 9
Encuentro sincrónico del dia
lunes 28 de junio del 2021,
para organizar el trabajo
que le tocaba hacer a cada
una
