1. INSTALACIONES DE LUZ COMANDADAS DESDE DISTINTOS PUNTOS.

2. UNION ENTRE CONDUCTORES ELECTRICOS Cuando dos conductores se ponen en contacto eléctrico a menudo se supone, erróneamente, que el área de conducción eléctrica corresponde al área geométrica del contacto. Esta suposición, en la mayoría de los casos, es bastante lejana de la realidad. Si observamos una superficie metálica bajo un microscopio, podemos verificar que ésta se encuentra formada por una serie de protuberancias y depresiones de distinto tamaño. AI colocar dos superficies en contacto, veremos que las uniones posibles, sólo corresponden a las zonas de protuberancias más sobresalientes y no a toda la extensión física de la unión. En forma gráfica, estos contactos se pueden visualizar de la forma siguiente:

3. EJECUCION DE LA UNION “EMPALME” ENTRE DOS O TRES ALAMBRES Esta técnica consiste en presentar el alma de los conductores sin aislación, cruzados (fig. a). Luego, con un alicate universal se le coge por el extremo y se tuerce hasta lograr que la unión quede según la Fig. b .

4. Extensión entre dos lineas

5. Derivación desde un Alimentador

6. Derivación desde un Alimentador (continuación)

7. Circuito de efecto simple o 9-12. El circuito 9-12, corresponde en alumbrado al esquema o lámpara o grupo de lámparas que son comandadas desde un solo interruptor de efecto simple. Este tipo de circuito se aplica en todo tipo de instalaciones eléctricas de alumbrado tales como bodegas, dormitorios, cocinas, etc.

8. Esquema circuito 9/12

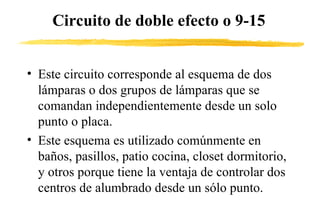

9. Circuito de doble efecto o 9-15 Este circuito corresponde al esquema de dos lámparas o dos grupos de lámparas que se comandan independientemente desde un solo punto o placa. Este esquema es utilizado comúnmente en baños, pasillos, patio cocina, closet dormitorio, y otros porque tiene la ventaja de controlar dos centros de alumbrado desde un sólo punto.

10. Esquema circuito 9/15

11. Circuito de triple efecto o 9-32 El circuito 9-32 representa al esquema de alumbrado, en el cual se comandan independientemente a tres centros luminosos de lámparas individuales o grupos de lámparas, desde un solo punto de control. Se aplica para el control sectorizado de iluminación en recintos de alta densidad de lámparas tales como oficinas bancarias, locales comerciales y naves industriales.

12. Esquema circuito 9/32

13. Circuito de combinación escalera o 9-24

14. Interruptor 9/12 Interruptor 9/15 Interruptor 9/24

15. OTROS TIPOS DE INTERRUPTORES Interruptor con enchufe Interruptor de pera o volante Interruptor 9/32 Interruptor de botón

16. Circuito de enchufe. Este circuito tiene la característica de extender las líneas de alimentación ( fase y neutro más tierra de protección ) hasta todos los puntos donde se requiera la alimentación eléctrica. Es importante tener presente que a lo menos debe existir un enchufe por cada 9 metros de perímetro o fracción en cada habitación.

17. Circuito de enchufe.

18. Circuito de Lámpara Fluorescente.

19. Circuito de Lámpara Fluorescente.

20. Símbolos normalizados Símbolo Descripción Corriente continua Corriente alterna Conductor Fusible Punto de unión Terminal Pila o acumulador, el trazo largo indica el polo positivo Resistencia Interruptor normalmente abierto (NA). Cualquiera de los dos símbolos es válido. Símbolo Descripción Conmutador Conmutador con posicionamiento intermedio de corte Pulsador normalmente cerrado Pulsador normalmente abierto Motor de corriente continua Bobina de relé, símbolo general. Cualquiera de los dos símbolos es válido Timbre, Zumbador Lámpara, símbolo general
