1. TECNOLOGÍA DE LA COMUNICACIÓN Departamento de Tecnología I.E.S. El Molinillo Guillena

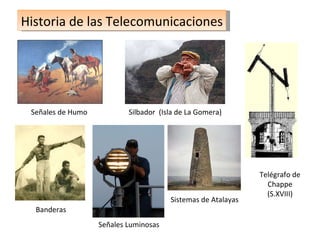

2. Historia de las Telecomunicaciones Silbador (Isla de La Gomera) Señales de Humo Banderas Señales Luminosas Sistemas de Atalayas Telégrafo de Chappe (S.XVIII)

3. Evolución de las Telecomunicaciones 1792 Telégrafo Óptico(Chappe) 1832 Telégrafo Eléctrico(Morse) 1876 Teléfono (Patente Bell) Antonio Meucci 1895 Radio (Marconi) Julio Cervera 1925 Televisión (John L. Baird ) 1969 Primera Red Informática (Arpanet) 1962 Primer satélite de comunicaciones(Telstar ) 1983 Primer Teléfono Celular(Motorola) 1995 GPS Operativo 2009 +1700 mill. de usuarios de Internet

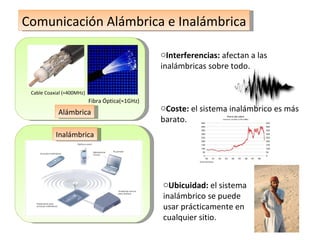

4. Comunicación Alámbrica e Inalámbrica Interferencias: afectan a las inalámbricas sobre todo. Coste: el sistema inalámbrico es más barato. Ubicuidad: el sistema inalámbrico se puede usar prácticamente en cualquier sitio. Cable Coaxial (≈400MHz) Fibra Óptica(≈1GHz) Alámbrica Inalámbrica

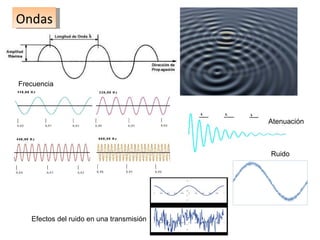

5. Ondas Atenuación Ruido Efectos del ruido en una transmisión Frecuencia

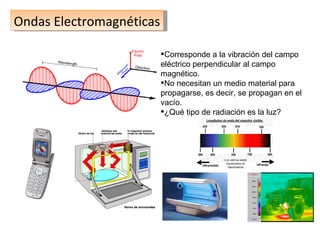

6. Ondas Electromagnéticas Corresponde a la vibración del campo eléctrico perpendicular al campo magnético. No necesitan un medio material para propagarse, es decir, se propagan en el vacío. ¿Qué tipo de radiación es la luz?

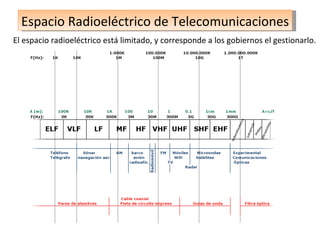

7. Espacio Radioeléctrico de Telecomunicaciones El espacio radioeléctrico está limitado, y corresponde a los gobiernos el gestionarlo.

8. Transmisión Analógica versus Digital TRANSMISIÓN ANALÓGICA TRANSMISIÓN DIGITAL Se atenúan por la distancia. Más inmune al ruido y atenuación. Necesario amplificar para regenerar la señal. Repetidor -> Extracción de bits -> -> Retransmisión Se amplifica también el ruido. El ruido no se amplifica.

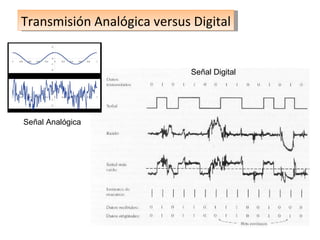

9. Transmisión Analógica versus Digital Señal Digital Señal Analógica

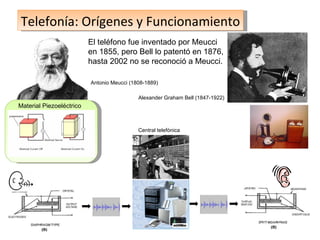

10. Telefonía: Orígenes y Funcionamiento Central telefónica El teléfono fue inventado por Meucci en 1855, pero Bell lo patentó en 1876, hasta 2002 no se reconoció a Meucci. Antonio Meucci (1808-1889) Alexander Graham Bell (1847-1922) Material Piezoeléctrico

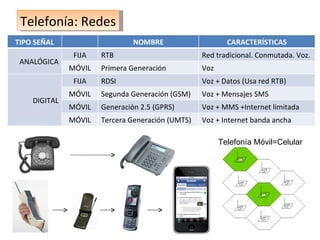

11. Telefonía: Redes TIPO SEÑAL NOMBRE CARACTERÍSTICAS ANALÓGICA FIJA RTB Red tradicional. Conmutada. Voz. MÓVIL Primera Generación Voz DIGITAL FIJA RDSI Voz + Datos (Usa red RTB) MÓVIL Segunda Generación (GSM) Voz + Mensajes SMS MÓVIL Generación 2.5 (GPRS) Voz + MMS +Internet limitada MÓVIL Tercera Generación (UMTS) Voz + Internet banda ancha Telefonía Móvil=Celular

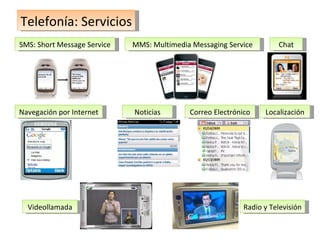

12. Telefonía: Servicios SMS: Short Message Service Radio y Televisión Correo Electrónico Videollamada MMS: Multimedia Messaging Service Noticias Localización Chat Navegación por Internet

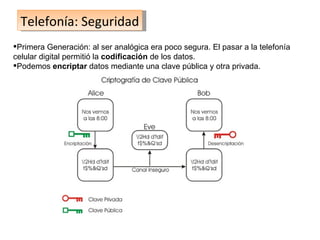

13. Telefonía: Seguridad Primera Generación: al ser analógica era poco segura. El pasar a la telefonía celular digital permitió la codificación de los datos. Podemos encriptar datos mediante una clave pública y otra privada.

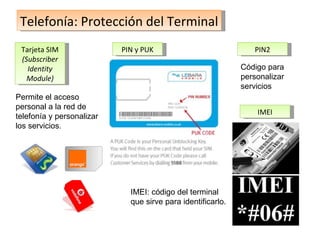

14. Telefonía: Protección del Terminal Tarjeta SIM (Subscriber Identity Module) IMEI PIN2 PIN y PUK Permite el acceso personal a la red de telefonía y personalizar los servicios. Código para personalizar servicios IMEI: código del terminal que sirve para identificarlo.

15. Radio Julio Cervera Baviera (1854-1929) Guglielmo Marconi, (1874 - 1937) Marconi consiguió transmitir señales sin hilos, mediante ondas electromagnéticas. Cervera resolvió el problema de la emisión de la voz, realizándose la primera transmisión por radio en 1902. Emisor Repetidores Receptor

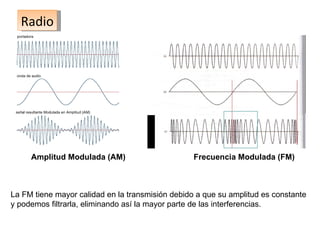

16. Radio Amplitud Modulada (AM) Frecuencia Modulada (FM) La FM tiene mayor calidad en la transmisión debido a que su amplitud es constante y podemos filtrarla, eliminando así la mayor parte de las interferencias.

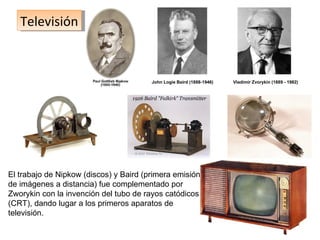

17. Televisión John Logie Baird (1888-1946) Vladímir Zvorykin ( 1889 - 1982) El trabajo de Nipkow (discos) y Baird (primera emisión de imágenes a distancia) fue complementado por Zworykin con la invención del tubo de rayos catódicos (CRT), dando lugar a los primeros aparatos de televisión.

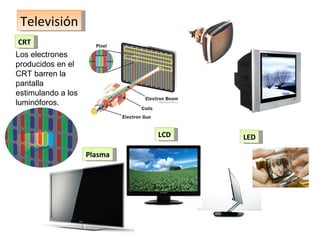

18. Televisión Los electrones producidos en el CRT barren la pantalla estimulando a los luminóforos. CRT Plasma LCD LED

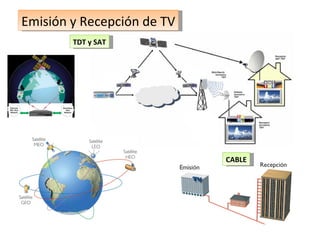

19. Emisión y Recepción de TV TDT y SAT CABLE

20. Sistemas de Localización por Satélite (GPS) Los receptores GPS establecen su posición interpolando las señales de los satélites que componen la red GPS.
