El documento introduce los conceptos básicos de las telecomunicaciones y la telefonía. Explica que la telefonía permite la comunicación a distancia a través de señales eléctricas transmitidas por cables. Detalla la evolución del teléfono desde su invento original hasta las mejoras como la marcación por tonos y la introducción de diferentes tipos de centrales telefónicas para gestionar las llamadas.

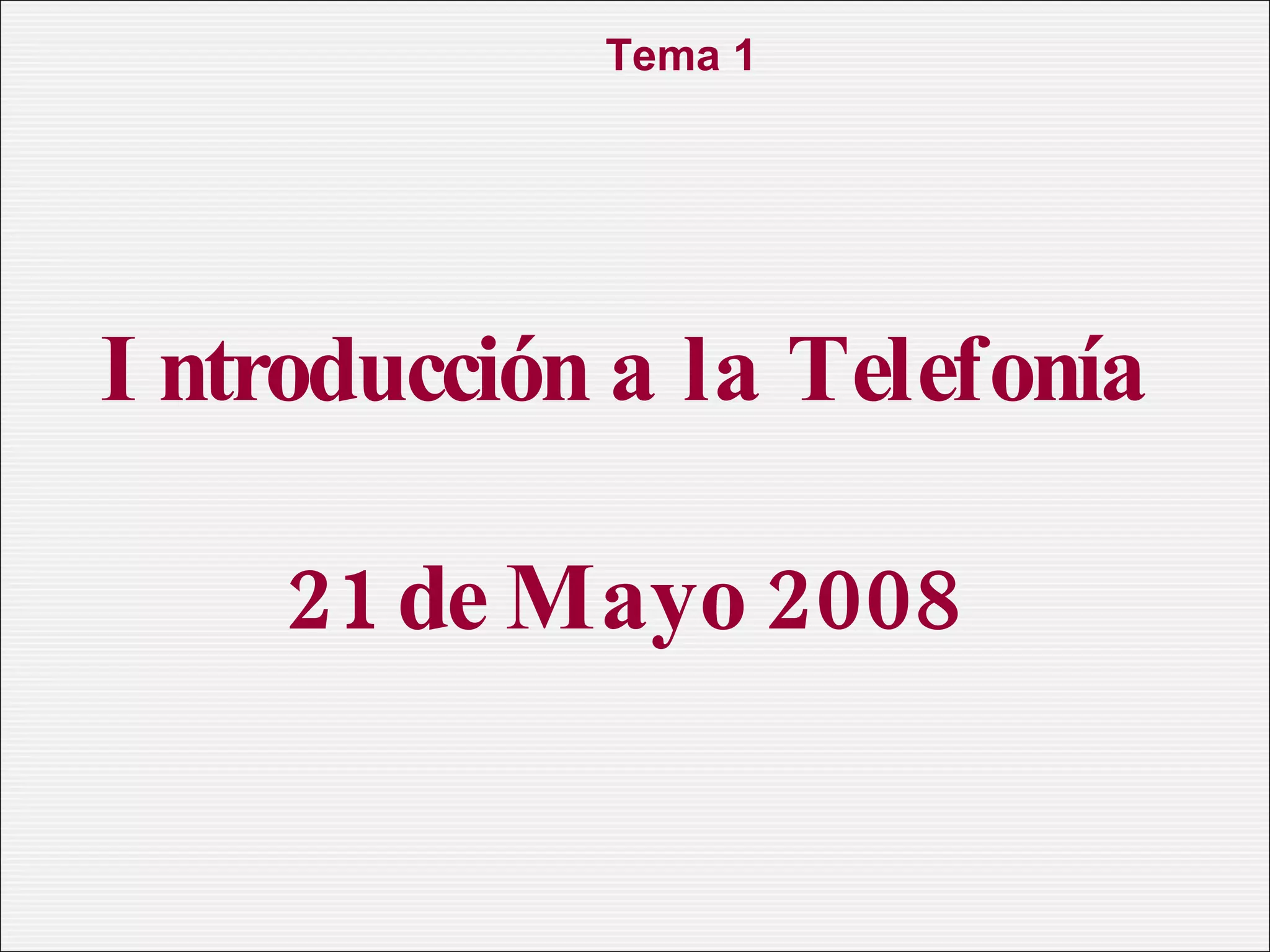

1. Introducción a la Telefonía 21 de Mayo 2008 Tema 1

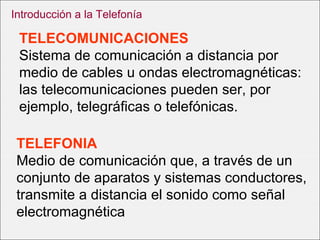

2. TELECOMUNICACIONES Sistema de comunicación a distancia por medio de cables u ondas electromagnéticas: las telecomunicaciones pueden ser, por ejemplo, telegráficas o telefónicas. TELEFONIA Medio de comunicación que, a través de un conjunto de aparatos y sistemas conductores, transmite a distancia el sonido como señal electromagnética Introducción a la Telefonía

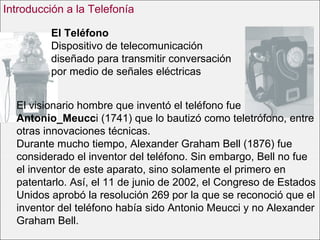

3. El Teléfono Dispositivo de telecomunicación diseñado para transmitir conversación por medio de señales eléctricas El visionario hombre que inventó el teléfono fue Antonio_Meucc i (1741) que lo bautizó como teletrófono, entre otras innovaciones técnicas. Durante mucho tiempo, Alexander Graham Bell (1876) fue considerado el inventor del teléfono. Sin embargo, Bell no fue el inventor de este aparato, sino solamente el primero en patentarlo. Así, el 11 de junio de 2002, el Congreso de Estados Unidos aprobó la resolución 269 por la que se reconoció que el inventor del teléfono había sido Antonio Meucci y no Alexander Graham Bell. Introducción a la Telefonía

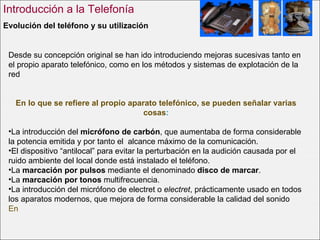

4. Evolución del teléfono y su utilización Introducción a la Telefonía Desde su concepción original se han ido introduciendo mejoras sucesivas tanto en el propio aparato telefónico, como en los métodos y sistemas de explotación de la red En lo que se refiere al propio aparato telefónico, se pueden señalar varias cosas : La introducción del micrófono de carbón , que aumentaba de forma considerable la potencia emitida y por tanto el alcance máximo de la comunicación. El dispositivo “antilocal” para evitar la perturbación en la audición causada por el ruido ambiente del local donde está instalado el teléfono. La marcación por pulsos mediante el denominado disco de marcar . La marcación por tonos multifrecuencia. La introducción del micrófono de electret o electret , prácticamente usado en todos los aparatos modernos, que mejora de forma considerable la calidad del sonido En

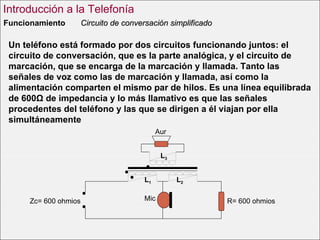

5. Funcionamiento Un teléfono está formado por dos circuitos funcionando juntos: el circuito de conversación, que es la parte analógica, y el circuito de marcación, que se encarga de la marcación y llamada. Tanto las señales de voz como las de marcación y llamada, así como la alimentación comparten el mismo par de hilos. Es una línea equilibrada de 600Ω de impedancia y lo más llamativo es que las señales procedentes del teléfono y las que se dirigen a él viajan por ella simultáneamente Circuito de conversación simplificado Introducción a la Telefonía L 3 L 2 L 1 R= 600 ohmios Zc= 600 ohmios Mic Aur

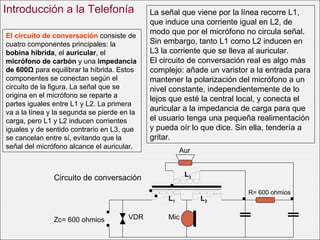

6. El circuito de conversación consiste de cuatro componentes principales: la bobina híbrida , el auricular , el micrófono de carbón y una impedancia de 600Ω para equilibrar la híbrida. Estos componentes se conectan según el circuito de la figura. La señal que se origina en el micrófono se reparte a partes iguales entre L1 y L2. La primera va a la línea y la segunda se pierde en la carga, pero L1 y L2 inducen corrientes iguales y de sentido contrario en L3, que se cancelan entre sí, evitando que la señal del micrófono alcance el auricular. La señal que viene por la línea recorre L1, que induce una corriente igual en L2, de modo que por el micrófono no circula señal. Sin embargo, tanto L1 como L2 inducen en L3 la corriente que se lleva al auricular. El circuito de conversación real es algo más complejo: añade un varistor a la entrada para mantener la polarización del micrófono a un nivel constante, independientemente de lo lejos que esté la central local, y conecta el auricular a la impedancia de carga para que el usuario tenga una pequeña realimentación y pueda oír lo que dice. Sin ella, tendería a gritar. Introducción a la Telefonía Circuito de conversación L 3 L 2 L 1 R= 600 ohmios Zc= 600 ohmios Mic VDR Aur

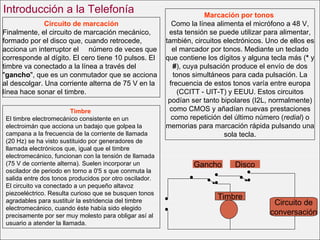

7. Circuito de marcación Finalmente, el circuito de marcación mecánico, formado por el disco que, cuando retrocede, acciona un interruptor el número de veces que corresponde al dígito. El cero tiene 10 pulsos. El timbre va conectado a la línea a través del " gancho ", que es un conmutador que se acciona al descolgar. Una corriente alterna de 75 V en la línea hace sonar el timbre. Marcación por tonos Como la línea alimenta el micrófono a 48 V, esta tensión se puede utilizar para alimentar, también, circuitos electrónicos. Uno de ellos es el marcador por tonos. Mediante un teclado que contiene los dígitos y alguna tecla más ( * y # ), cuya pulsación produce el envío de dos tonos simultáneos para cada pulsación. La frecuencia de estos tonos varía entre europa (CCITT - UIT-T) y EEUU. Estos circuitos podían ser tanto bipolares (I2L, normalmente) como CMOS y añadían nuevas prestaciones como repetición del último número ( redial ) o memorias para marcación rápida pulsando una sola tecla. Timbre El timbre electromecánico consistente en un electroimán que acciona un badajo que golpea la campana a la frecuencia de la corriente de llamada (20 Hz) se ha visto sustituido por generadores de llamada electrónicos que, igual que el timbre electromecánico, funcionan con la tensión de llamada (75 V de corriente alterna). Suelen incorporar un oscilador de periodo en torno a 0'5 s que conmuta la salida entre dos tonos producidos por otro oscilador. El circuito va conectado a un pequeño altavoz piezoeléctrico. Resulta curioso que se busquen tonos agradables para sustituir la estridencia del timbre electromecánico, cuando éste había sido elegido precisamente por ser muy molesto para obligar así al usuario a atender la llamada. Introducción a la Telefonía Circuito de conversación Timbre Gancho Disco

8. Circuito de habla a b Horquilla Teclado Timbre Introducción a la Telefonía Microteléfono y receptor y el transformador de habla Circuito de horquilla se conmuta cuando se levanta o se repone el microteléfono; se usa para señalización de la llamada de desconexión o respuesta 1 2 3 4 5 6 7 8 9 * 0 # # 0 * 941 9 8 7 852 6 5 4 770 3 2 1 697 1477 1336 1209 Hz

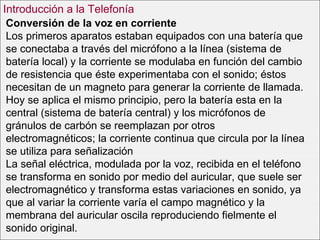

9. Conversión de la voz en corriente Los primeros aparatos estaban equipados con una batería que se conectaba a través del micrófono a la línea (sistema de batería local) y la corriente se modulaba en función del cambio de resistencia que éste experimentaba con el sonido; éstos necesitan de un magneto para generar la corriente de llamada. Hoy se aplica el mismo principio, pero la batería esta en la central (sistema de batería central) y los micrófonos de gránulos de carbón se reemplazan por otros electromagnéticos; la corriente continua que circula por la línea se utiliza para señalización La señal eléctrica, modulada por la voz, recibida en el teléfono se transforma en sonido por medio del auricular, que suele ser electromagnético y transforma estas variaciones en sonido, ya que al variar la corriente varía el campo magnético y la membrana del auricular oscila reproduciendo fielmente el sonido original. Introducción a la Telefonía

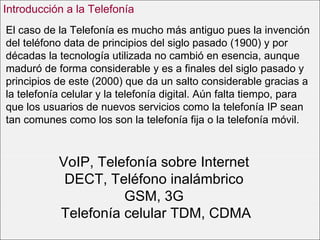

10. VoIP, Telefonía sobre Internet DECT, Teléfono inalámbrico GSM, 3G Telefonía celular TDM, CDMA El caso de la Telefonía es mucho más antiguo pues la invención del teléfono data de principios del siglo pasado (1900) y por décadas la tecnología utilizada no cambió en esencia, aunque maduró de forma considerable y es a finales del siglo pasado y principios de este (2000) que da un salto considerable gracias a la telefonía celular y la telefonía digital. Aún falta tiempo, para que los usuarios de nuevos servicios como la telefonía IP sean tan comunes como los son la telefonía fija o la telefonía móvil. Introducción a la Telefonía

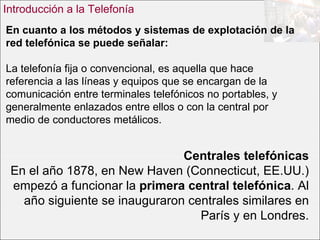

11. En cuanto a los métodos y sistemas de explotación de la red telefónica se puede señalar: La telefonía fija o convencional, es aquella que hace referencia a las líneas y equipos que se encargan de la comunicación entre terminales telefónicos no portables, y generalmente enlazados entre ellos o con la central por medio de conductores metálicos. Introducción a la Telefonía Centrales telefónicas En el año 1878, en New Haven (Connecticut, EE.UU.) empezó a funcionar la primera central telefónica . Al año siguiente se inauguraron centrales similares en París y en Londres.

12. Interconexión mediante la intervención de un operador/a de distintos teléfonos, creando de esta forma un primer modelo de red. La introducción de las centrales telefónicas de conmutación automática, constituidas mediante dispositivos electromecánicos, de las que han existido, y en algunos casos aún existen, diversos sistemas (rotatorios, barras cruzadas y otros más complejos La central telefónica de conmutación manual Introducción a la Telefonía

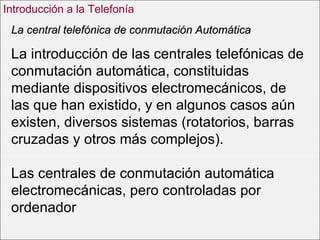

13. La introducción de las centrales telefónicas de conmutación automática, constituidas mediante dispositivos electromecánicos, de las que han existido, y en algunos casos aún existen, diversos sistemas (rotatorios, barras cruzadas y otros más complejos). Las centrales de conmutación automática electromecánicas, pero controladas por ordenador La central telefónica de conmutación Automática Introducción a la Telefonía

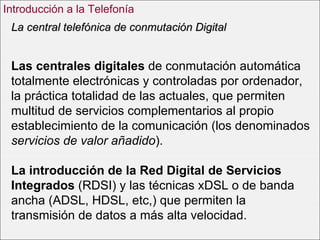

14. Las centrales digitales de conmutación automática totalmente electrónicas y controladas por ordenador, la práctica totalidad de las actuales, que permiten multitud de servicios complementarios al propio establecimiento de la comunicación (los denominados servicios de valor añadido ). La introducción de la Red Digital de Servicios Integrados (RDSI) y las técnicas xDSL o de banda ancha (ADSL, HDSL, etc,) que permiten la transmisión de datos a más alta velocidad. La central telefónica de conmutación Digital Introducción a la Telefonía

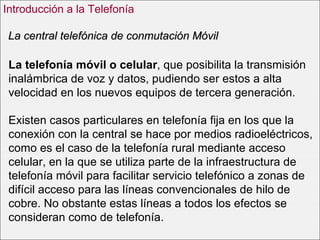

15. La telefonía móvil o celular , que posibilita la transmisión inalámbrica de voz y datos, pudiendo ser estos a alta velocidad en los nuevos equipos de tercera generación. Existen casos particulares en telefonía fija en los que la conexión con la central se hace por medios radioeléctricos, como es el caso de la telefonía rural mediante acceso celular, en la que se utiliza parte de la infraestructura de telefonía móvil para facilitar servicio telefónico a zonas de difícil acceso para las líneas convencionales de hilo de cobre. No obstante estas líneas a todos los efectos se consideran como de telefonía. La central telefónica de conmutación Móvil Introducción a la Telefonía
