1. TELEFONÍA MÓVIL
Realizado por:
Ismael Quesada Alcaide

2. PROGRAMACIÓN
- TMA ( Telefonía móvil automática ).
- Sistema celular.
- Central de telefonía móvil.
- Estación base.
- Estaciones móviles.
- Banda de frecuencias. Dual y Tribanda.
- GSM.. Servicios del GSM.
- Otros sistemas vía satélite: IRIDIUM
presente y futuro) , GPS y “GALILEO”
(pasado
- GPRS, UMTS, LTE, LMDS, HSPA+, DECT, WiMAX

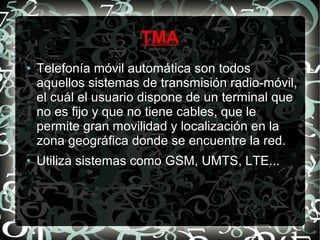

3. TMA
●
●
Telefonía móvil automática son todos
aquellos sistemas de transmisión radio-móvil,
el cuál el usuario dispone de un terminal que
no es fijo y que no tiene cables, que le
permite gran movilidad y localización en la
zona geográfica donde se encuentre la red.
Utiliza sistemas como GSM, UMTS, LTE...

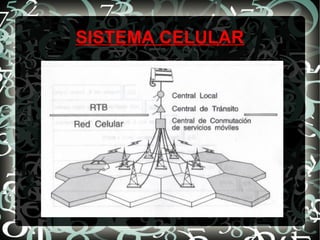

4. SISTEMA CELULAR

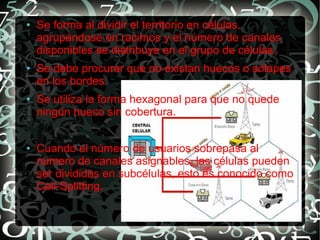

5. ●
●
●
●
Se forma al dividir el territorio en células,
agrupándose en racimos y el número de canales
disponibles se distribuye en el grupo de células.
Se debe procurar que no existan huecos o solapes
en los bordes.
Se utiliza la forma hexagonal para que no quede
ningún hueco sin cobertura.
Cuando el número de usuarios sobrepasa al
número de canales asignables, las células pueden
ser divididas en subcélulas, esto es conocido como
Cell-Splitting.

6. ●
●

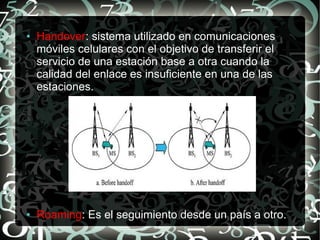

Handover: sistema utilizado en comunicaciones
móviles celulares con el objetivo de transferir el
servicio de una estación base a otra cuando la
calidad del enlace es insuficiente en una de las
estaciones.
Roaming: Es el seguimiento desde un país a otro.

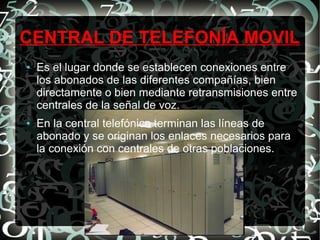

7. CENTRAL DE TELEFONÍA MOVIL
●
●
Es el lugar donde se establecen conexiones entre
los abonados de las diferentes compañías, bien
directamente o bien mediante retransmisiones entre
centrales de la señal de voz.
En la central telefónica terminan las líneas de
abonado y se originan los enlaces necesarios para
la conexión con centrales de otras poblaciones.

8. ●

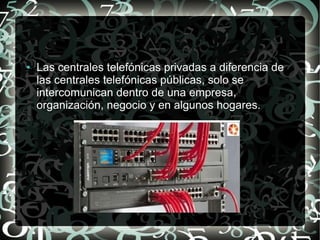

Las centrales telefónicas privadas a diferencia de
las centrales telefónicas públicas, solo se
intercomunican dentro de una empresa,
organización, negocio y en algunos hogares.

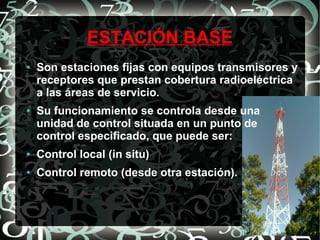

9. ESTACIÓN BASE
●
●
Son estaciones fijas con equipos transmisores y
receptores que prestan cobertura radioeléctrica
a las áreas de servicio.
Su funcionamiento se controla desde una
unidad de control situada en un punto de
control especificado, que puede ser:
●
Control local (in situ)
●
Control remoto (desde otra estación).

10. ●

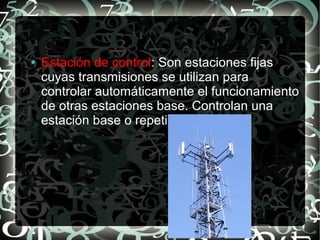

Estación de control: Son estaciones fijas
cuyas transmisiones se utilizan para
controlar automáticamente el funcionamiento
de otras estaciones base. Controlan una
estación base o repetidora.

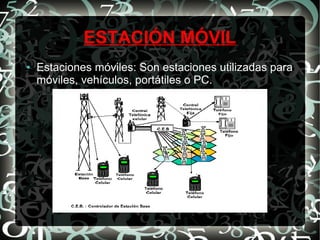

11. ESTACIÓN MÓVIL
●
Estaciones móviles: Son estaciones utilizadas para
móviles, vehículos, portátiles o PC.

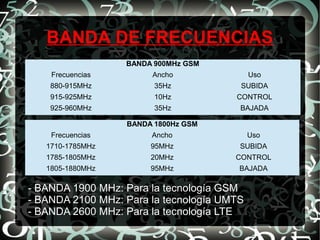

12. BANDA DE FRECUENCIAS
BANDA 900MHz GSM
Frecuencias
Ancho
Uso
880-915MHz
35Hz
SUBIDA
915-925MHz
10Hz
CONTROL
925-960MHz
35Hz
BAJADA
BANDA 1800Hz GSM
Frecuencias
Ancho
Uso
1710-1785MHz
95MHz
SUBIDA
1785-1805MHz
20MHz
CONTROL
1805-1880MHz
95MHz
BAJADA
- BANDA 1900 MHz: Para la tecnología GSM
- BANDA 2100 MHz: Para la tecnología UMTS
- BANDA 2600 MHz: Para la tecnología LTE

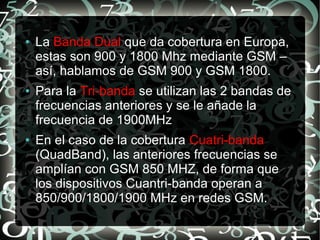

13. ●
●
●
La Banda Dual que da cobertura en Europa,
estas son 900 y 1800 Mhz mediante GSM –
así, hablamos de GSM 900 y GSM 1800.
Para la Tri-banda se utilizan las 2 bandas de
frecuencias anteriores y se le añade la
frecuencia de 1900MHz
En el caso de la cobertura Cuatri-banda
(QuadBand), las anteriores frecuencias se
amplían con GSM 850 MHZ, de forma que
los dispositivos Cuantri-banda operan a
850/900/1800/1900 MHz en redes GSM.

14. GSM o 2G
●
Es un sistema estándar, donde un cliente
GSM puede conectarse a través de su
teléfono con su ordenador y enviar y
recibir mensajes por correo electrónico,
faxes, navegar por Internet, SMS... GSM
un estándar de segunda generación (2G)

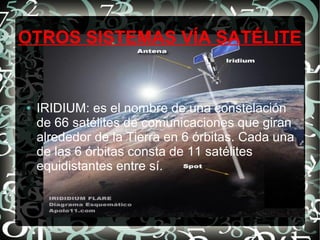

15. OTROS SISTEMAS VÍA SATÉLITE
●

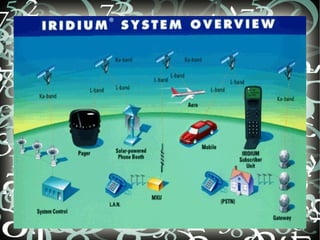

IRIDIUM: es el nombre de una constelación
de 66 satélites de comunicaciones que giran
alrededor de la Tierra en 6 órbitas. Cada una
de las 6 órbitas consta de 11 satélites
equidistantes entre sí.

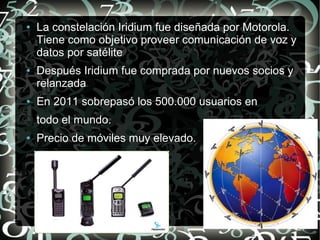

16. ●
●
●
La constelación Iridium fue diseñada por Motorola.
Tiene como objetivo proveer comunicación de voz y
datos por satélite
Después Iridium fue comprada por nuevos socios y
relanzada
En 2011 sobrepasó los 500.000 usuarios en
todo el mundo.
●
Precio de móviles muy elevado.

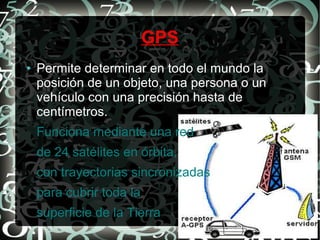

18. GPS
●
Permite determinar en todo el mundo la
posición de un objeto, una persona o un
vehículo con una precisión hasta de
centímetros.
Funciona mediante una red
de 24 satélites en órbita,
con trayectorias sincronizadas
para cubrir toda la
superficie de la Tierra

19. ●

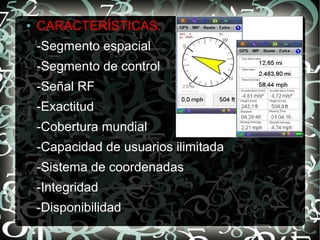

CARACTERÍSTICAS:
-Segmento espacial
-Segmento de control
-Señal RF
-Exactitud
-Cobertura mundial
-Capacidad de usuarios ilimitada
-Sistema de coordenadas
-Integridad
-Disponibilidad

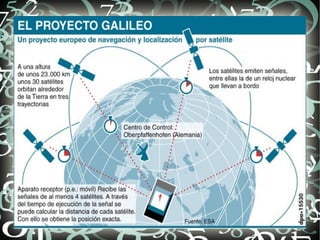

20. GALILEO
●
Es un sistema global de navegación por
satélite (GNSS) desarrollado por la Unión
Europea (UE), con el objeto de evitar la
dependencia de los sistemas GPS y
GLONASS.

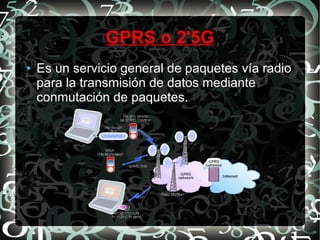

22. GPRS o 2'5G
●
Es un servicio general de paquetes vía radio
para la transmisión de datos mediante
conmutación de paquetes.

23. ●
●
●
Con GPRS se utilizan los servicios WAP,
SMS, MMS, Internet, correo electrónico y
WWW.
La transferencia de datos de GPRS se cobra
por volumen de información transmitida (en
kilo o megabytes)
Mientras que la comunicación de datos a
través de conmutación de circuitos
tradicionales se factura por minuto de tiempo
de conexión.

24. UMTS o 3G
●
●
Es el sistema universal de
telecomunicaciones móviles de 3G.
Se caracteriza por sus capacidades
multimedia, gran velocidad de Internet y
mayor calidad de transmisión de voz, sin
olvidar los servicios de GSM, GPRS.

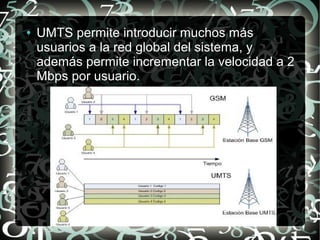

25. ●
UMTS permite introducir muchos más
usuarios a la red global del sistema, y
además permite incrementar la velocidad a 2
Mbps por usuario.

26. HSPA+
●
Es la evolución de HSPA, aumentando las
velocidades de hasta 84 Mbps de bajada y 22 Mbps
de subida a través de una técnica multi-antena,
MIMO (Multiple-Input Multiple-Output) y modulación
64-QAM. Pertenece al 3G.

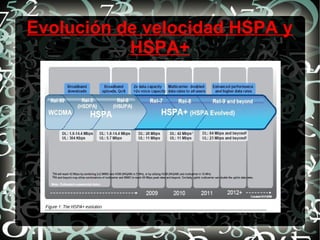

27. Evolución de velocidad HSPA y
HSPA+

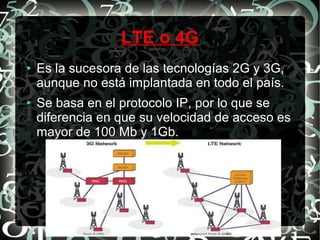

28. LTE o 4G
●
●
Es la sucesora de las tecnologías 2G y 3G,
aunque no está implantada en todo el país.
Se basa en el protocolo IP, por lo que se
diferencia en que su velocidad de acceso es
mayor de 100 Mb y 1Gb.

29. ●
●
El concepto de 4G trae unas velocidades
mayores a las de 301 Mbit/s con un rating
radio de 8 Mhz
Las tasas de pico máximas previstas son de
100 Mbit/s de bajada y 50 Mbit/s de subida
(con un ancho de banda de 20Mhz)

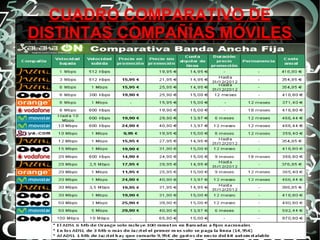

30. CUADRO COMPARATIVO DE
DISTINTAS COMPAÑÍAS MÓVILES

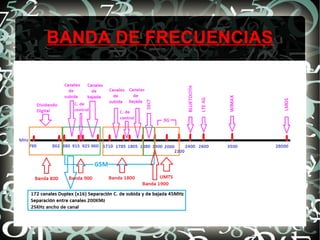

31. BANDA DE FRECUENCIAS

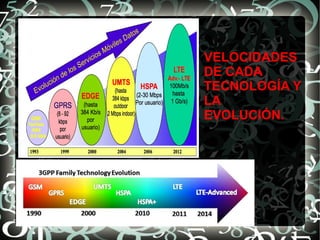

32. VELOCIDADES
DE CADA
TECNOLOGÍA Y
LA
EVOLUCIÓN.

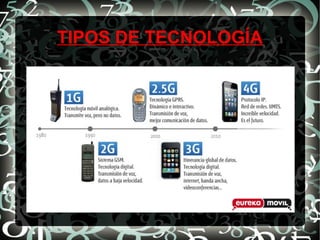

33. TIPOS DE TECNOLOGÍA

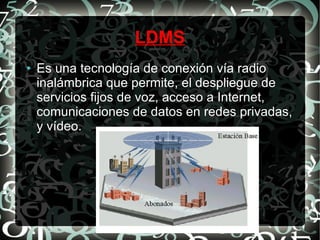

34. LDMS
●
Es una tecnología de conexión vía radio
inalámbrica que permite, el despliegue de
servicios fijos de voz, acceso a Internet,
comunicaciones de datos en redes privadas,
y vídeo.

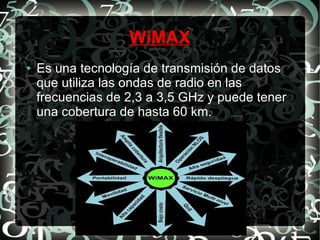

35. WiMAX
●
Es una tecnología de transmisión de datos
que utiliza las ondas de radio en las
frecuencias de 2,3 a 3,5 GHz y puede tener
una cobertura de hasta 60 km.

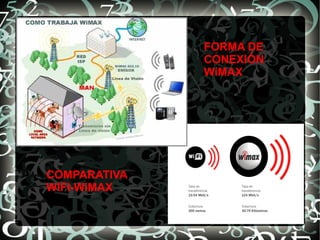

36. FORMA DE
CONEXIÓN
WiMAX
COMPARATIVA
WIFI-WiMAX

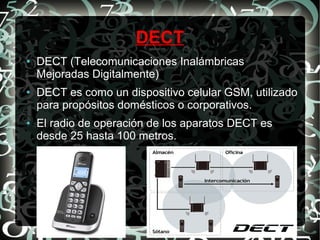

37. DECT
●
●
●
DECT (Telecomunicaciones Inalámbricas
Mejoradas Digitalmente)
DECT es como un dispositivo celular GSM, utilizado
para propósitos domésticos o corporativos.
El radio de operación de los aparatos DECT es
desde 25 hasta 100 metros.

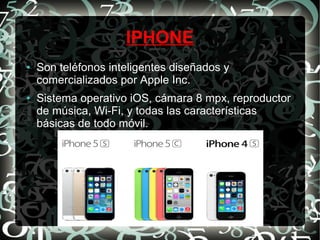

38. IPHONE
●
●
Son teléfonos inteligentes diseñados y
comercializados por Apple Inc.
Sistema operativo iOS, cámara 8 mpx, reproductor
de música, Wi-Fi, y todas las características
básicas de todo móvil.

39. IPAD
●
●
Son tablets diseñadas y comercializadas por Apple
Inc.
Es un teléfono inteligente y un ordenador portátil,
usado sobre todo a creación de aplicaciones y
temas.

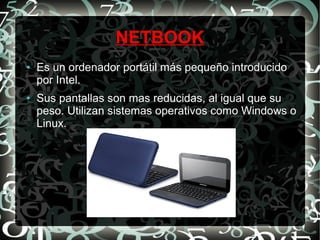

40. NETBOOK
●
●
Es un ordenador portátil más pequeño introducido
por Intel.
Sus pantallas son mas reducidas, al igual que su
peso. Utilizan sistemas operativos como Windows o
Linux.

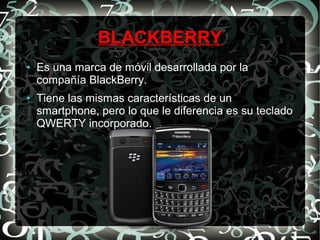

41. BLACKBERRY
●
●
Es una marca de móvil desarrollada por la
compañía BlackBerry.
Tiene las mismas características de un
smartphone, pero lo que le diferencia es su teclado
QWERTY incorporado.

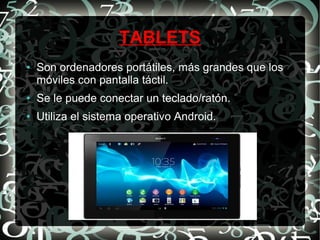

42. TABLETS
●
Son ordenadores portátiles, más grandes que los
móviles con pantalla táctil.
●
Se le puede conectar un teclado/ratón.
●
Utiliza el sistema operativo Android.

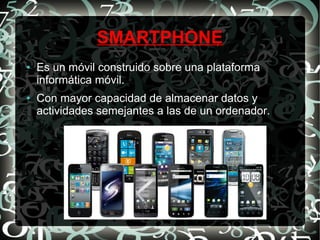

43. SMARTPHONE
●
●
Es un móvil construido sobre una plataforma
informática móvil.
Con mayor capacidad de almacenar datos y
actividades semejantes a las de un ordenador.
