Este documento describe el funcionamiento de un telurómetro de 4 puntas, que es un equipo portátil que permite medir la resistividad del suelo y la resistencia de sistemas de puesta a tierra. Tiene cuatro terminales (dos de corriente y dos de potencial) que generan una corriente conocida entre las puntas exteriores y miden la caída de tensión entre las puntas interiores para calcular automáticamente la resistividad del suelo según la ley de Ohm. Para realizar la medición, las cuatro puntas se coloc

1. INSTALACIONES
ELÉCTRICAS II
TELURÓMETRO DE 4
PUNTAS

2. ¿Que es un
telurómetro?
• Es un equipo portátil que permite
determinar la resistencia de los sistemas
de puesta a tierra y la resistividad del
suelo. Es el equipo adecuado para la
medición de sistemas de puesta a tierra
de Subestaciones, Redes de distribución
de energía , Instalaciones domesticas e
industriales, etc.

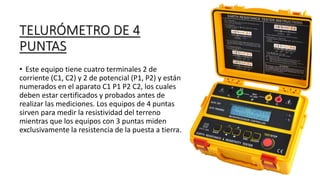

3. TELURÓMETRO DE 4
PUNTAS
• Este equipo tiene cuatro terminales 2 de
corriente (C1, C2) y 2 de potencial (P1, P2) y están
numerados en el aparato C1 P1 P2 C2, los cuales
deben estar certificados y probados antes de
realizar las mediciones. Los equipos de 4 puntas
sirven para medir la resistividad del terreno
mientras que los equipos con 3 puntas miden
exclusivamente la resistencia de la puesta a tierra.

4. FUNCIONAMIENTO
• El equipo genera una
corriente conocida a través
de las dos picas exteriores y
mide la caída en el
potencial de tensión entre
las dos picas interiores.
Mediante la Ley de Ohm (V
= IR), y así calcula de forma
automática la resistividad
del terreno.

5. MEDICIÓN DE LA
RESISTIVIDAD DEL SUELO
• Se colocan en el terreno cuatro picas en línea
recta entre ellas. La distancia entre las picas
debe ser al menos el triple que el valor de
profundidad de la pica. Por lo tanto, si la
profundidad de cada pica es de 60 cm, la
distancia entre las picas deberá ser como
mínimo de 181 cm. Se recomienda que se
tomen lecturas en diferentes lugares y a 90
grados unas de otras para que no sean
afectadas por estructuras metálicas
subterráneas. Y, que con ellas se obtenga el
promedio.

6. ¿Que es La resistividad
del suelo?
• La resistividad del suelo es
la propiedad que tiene éste para
conducir electricidad.
• La resistividad del terreno varía
según:
• Sales solubles
• Composición propia del terreno
• Estado higrométrico
• Temperatura
• Compactación, etc.
