La resistividad del suelo depende del tipo de suelo, su compactación, composición, contenido de electrolitos, humedad y temperatura. Se mide usando el método de Wenner, que implica insertar cuatro electrodos en línea recta en el suelo e inyectar corriente entre los electrodos externos para medir el voltaje entre los internos, lo que permite calcular la resistividad del suelo.

1. Mediciones de :
RESISTIVIDAD DEL SUELO

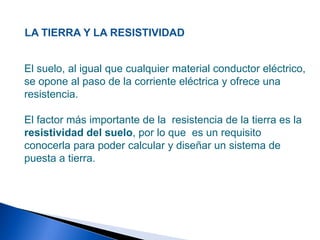

2. LA TIERRA Y LA RESISTIVIDAD
El suelo, al igual que cualquier material conductor eléctrico,
se opone al paso de la corriente eléctrica y ofrece una
resistencia.
El factor más importante de la resistencia de la tierra es la
resistividad del suelo, por lo que es un requisito
conocerla para poder calcular y diseñar un sistema de
puesta a tierra.

3. LA TIERRA Y LA RESISTIVIDAD
La resistividad del suelo es la propiedad que tiene éste
para conducir electricidad y es conocida como la
resistencia especifica del terreno
La resistividad del suelos depende de :
a) Del tipo de suelo, compactación y composición propia
del terreno.
b) El contenido en electrolitos susceptibles de conducir la
corriente eléctrica.
c) Humedad y temperatura.

4. COMPOSICION DE UN TERRENO

5. MEDICION DE LA RESISTIVIDAD DEL SUELO
La medición de la resistividad esta sujeto al promedio de
varias mediciones que deben ser realizadas, ya que los
suelos no son uniformes en las diferentes capas que lo
componen.
Se debe tener en cuenta que terrenos con baja
resistividad tienden a incrementar la corrosión.

6. METODOS DE MEDICION DE LA RESISTIVIDAD DEL SUELO
METODO DE WENNER
Fue desarrollado en 1915 por el Dr. Frank Wenner.
Consta de 4 electrodos insertados en linea recta en el suelo a
una misma distancia (a) y profundidad (b) equidistantes.

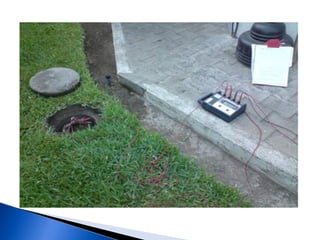

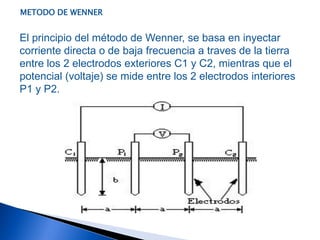

8. METODO DE WENNER
El principio del método de Wenner, se basa en inyectar
corriente directa o de baja frecuencia a traves de la tierra
entre los 2 electrodos exteriores C1 y C2, mientras que el
potencial (voltaje) se mide entre los 2 electrodos interiores
P1 y P2.

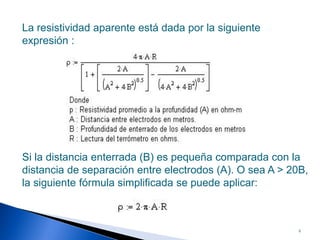

9. La resistividad aparente está dada por la siguiente
expresión :
Si la distancia enterrada (B) es pequeña comparada con la
distancia de separación entre electrodos (A). O sea A > 20B,
la siguiente fórmula simplificada se puede aplicar:
9

10. Ejemplo de medición de la Resistividad de la Tierra
4m. 4m. 4m.
0.2m
C1 P1 P2 C2
C2 P2 P1 C1
0.53
DET2/2
10

11. Procedimiento de medición de la Resistividad de la
Tierra
• Instalamos las 4 picas al suelo separadas a una distancia
de 4 m.
• Enterramos las picas a una profundidad de 0.2 m (20 cm).
• Realizamos la conexión de los cables del equipo a cada
una de las picas de acuerdo a la correspondencia C1, P1,
P2 y C2 mostrada.
• Realizamos la prueba con el equipo y registramos el valor
medido de la Resistencia en el equipo en ohm.
• A fin de tener varia medidas realizamos este mismo
procedimiento alrededor del suelo en prueba.
• Calculamos el valor de la resistividad de acuerdo a las
formulas anteriores descritas, con el valor promedio.

12. EJEMPLO
El calculo de la resistividad es de acuerdo a las formulas anteriores,
sabiendo que la resistencia medida con el equipo es R= 0.53 ohm,
A = 4 m. y B = 0.2m, aplicamos las formulas :
= 13.3033 ohm/m
Sabiendo que A>>B, entonces B es despreciable y :
= 2x3.1416x4x 0.53 = 13.32 ohm/m.
