El documento describe los principales componentes de hardware de un ordenador, incluyendo la placa base, el microprocesador, la memoria RAM y los periféricos. Explica que la placa base contiene el chipset y ranuras para expansión, y soporta el microprocesador, memoria y periféricos. El microprocesador realiza operaciones y se conecta a la placa base, mientras que la memoria RAM almacena datos de forma temporal. Los periféricos permiten la entrada, salida y almacenamiento de datos.

1. IES VALENTIN TURIENZO TIC 4º ESO A
Yeray Gascón Sánchez TEMA 1 Página 1 de 9
Ud. 1 - Hardware y software.

2. IES VALENTIN TURIENZO TIC 4º ESO A
Yeray Gascón Sánchez TEMA 1 Página 2 de 9
ÍNDICE
Contenido
1 PLACA BASE ....................................................................................................................................... 4
BIOS ........................................................................................................................................................... 4
PILA ............................................................................................................................................................ 4
CHIPSET ..................................................................................................................................................... 5
RANURAS DE EXPANSIÓN .......................................................................................................................... 5
ZÓCALO PCI................................................................................................................................................ 5
ZÓCALO AGP.............................................................................................................................................. 5
ZÓCALO IDE ............................................................................................................................................... 6
CONECTOR DE ALIMENTACIÓN ............................................................................................................. 6
ZÓCALO DIMM........................................................................................................................................... 6
VENTILADOR PROCESADOR ....................................................................................................................... 7
2 MICROPROCESADOR .................................................................................................................................. 7
ARQUITECTURA DEL BUS DE COMUNICACIÓN ......................................................................................... 7
NUMERO DE NÚCLEOS .............................................................................................................................. 8
MEMORIA CACHÉ ...................................................................................................................................... 8
FRECUENCIA DE RELOJ .............................................................................................................................. 8
3 MEMORIA RAM ......................................................................................................................................... 8
SISTEMA DE FICHEROS .......................................................................................................................... 8
ORGANIZACIÓN DE ARCHIVOS .............................................................................................................. 8

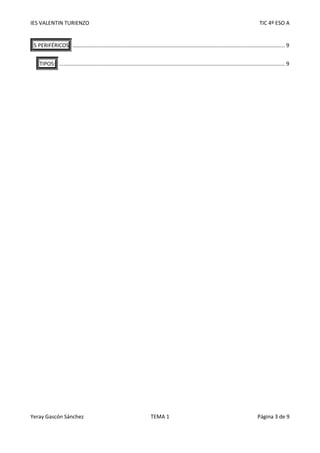

3. IES VALENTIN TURIENZO TIC 4º ESO A
Yeray Gascón Sánchez TEMA 1 Página 3 de 9
5 PERIFÉRICOS ............................................................................................................................................... 9
TIPOS: ........................................................................................................................................................ 9

4. IES VALENTIN TURIENZO TIC 4º ESO A
Yeray Gascón Sánchez TEMA 1 Página 4 de 9
1 PLACA BASE
La placa base como elemento de soporte del resto es uno de los pilares sobre los que se
fundamenta el rendimiento del PC. Condiciona el tipo de microprocesador, la velocidad de la
memoria y el tipo de slots. Y además todos los aspectos físicos del montaje de la caja. Un chip
muy importante de la placa base es el chipset.
BIOS
Significa en inglés Basic Input Output System (sistema básico de entrada y salida). En este chip
se almacena la configuración del ordenador que previamente es introducida a través del Setup
o programa de configuración. El método de acceso del Setup suele consistir en pulsar la tecla
Supr.
PILA
Sirve para alimentar a la BIOS. Una forma rápida para detectar que la pila está mal es que la
fecha está mal. Se trata de una pila tipo botón de 3´6V.

5. IES VALENTIN TURIENZO TIC 4º ESO A
Yeray Gascón Sánchez TEMA 1 Página 5 de 9
CHIPSET
Se trata de un conjunto de circuitos integrados en la placa base encargados del control del tráfico de
datos y de gestionar los dispositivos conectados como la RAM, el microprocesador, las tarjetas de
expansión o los periféricos. Se identifica fácilmente porque incorpora un disipador de temperatura
sobre él.
RANURAS DE EXPANSIÓN
ZÓCALO PCI
El bus PCI lleva en el mercado desde el año 1993 y dispone de versiones para 32 y 64 bits de datos. Por
otro lado, su frecuencia de trabajo a 66 MHz le hace una solución para tarjetas con grandes
requerimientos de datos. Las más modernas son las PCI express, que tienen altas velocidades de
transmisión de datos.
ZÓCALO AGP
Adapter Graphics Port es un puerto (o slot) dedicado exclusivamente al video. Las actuales necesidades
de cualquier sistema, hacen del subsistema de video un elemento vital, en la medida que se precisa
manejar en poco tiempo un gran volumen de datos. Este tipo de conector es priorizado a través del
chipset de tal modo que el microprocesador lo interpreta como una extensión más de sus registros. Es
importante destacar que el AGP dispone de dos filas de contacto lo que hace necesaria una inserción
firme de la tarjeta de video.

6. IES VALENTIN TURIENZO TIC 4º ESO A
Yeray Gascón Sánchez TEMA 1 Página 6 de 9
ZÓCALO IDE
Son los conectores encargados de comunicarse con los diferentes dispositivos de lectura y
almacenamiento de datos con la placa base. De forma habitual se compone de un conector denominado
FD correspondiente a la disquetera y dos canales IDE (IDE0 o IDE1) cuya misión es la de conectar los
discos duros unidades de CD, etc.
Actualmente se utilizan los conectores SATA que son mucho más rápidos que los IDE.STA2 3Gb/s y
SATA3 6Gb/s.
CONECTOR DE ALIMENTACIÓN
La fuente de alimentación se conecta a la placa base por un conector ATX (de 20+4pin).
ZÓCALO DIMM
Los bancos de memoria son los “conectores” (y ciertamente así podría denominárseles) destinado a
albergar los módulos de memoria. Estos, obviamente, deben ser conformes al tipo de memoria deseada
y, según el tipo, se procederá a un modo de ensamblaje u a otro. De cualquier forma y sea cual sea el
tipo de memoria elegido, siempre se trata de una operación delicada dada la proximidad de contactos.

7. IES VALENTIN TURIENZO TIC 4º ESO A
Yeray Gascón Sánchez TEMA 1 Página 7 de 9
VENTILADOR PROCESADOR
El ventilador se ancla al zócalo del microprocesador a través de unos anclajes a tal efecto. Sirve para
refrigerar el procesador, ya que debido a las altas velocidades a las que trabaja tiende a calentarse.
La unión del ventilador con procesador se realiza mediante una pasta térmica
2 MICROPROCESADOR
El circuito integrado más importante de un ordenador es el microprocesador. En su interior existen
millones de transistores que realizan las operaciones aritméticas y lógicas. Se conecta a la placa base por
un zócalo y precisa de un disipador con ventilación para evacuar la gran cantidad de calor que genera.
La tecnología tiene como objetivo reducir su tamaño para incluir más capacidad de proceso en el mismo
espacio, reducir su consumo y emisión de calor para poder utilizarse en dispositivos móviles y aumentar
la velocidad de trabajo, que se mide en MHz (3000 MHz es el trabajo de los microprocesadores
domésticos actuales más potentes)
ARQUITECTURA DEL BUS DE COMUNICACIÓN
Los microprocesadores de los años setenta funcionaban con una arquitectura de 8 bits. Hoy trabajan a
64 bits. Este dato nos indica que tienen más capacidad de proceso.

8. IES VALENTIN TURIENZO TIC 4º ESO A
Yeray Gascón Sánchez TEMA 1 Página 8 de 9
NUMERO DE NÚCLEOS
La tendencia de los últimos avances es incluir más núcleos en un mismo microprocesador. De esta
manera se pueden realizar operaciones en paralelo.
MEMORIA CACHÉ
Se trata de una memoria interna que permite un acceso rápido los datos si n necesidad de una memoria
RAM.
FRECUENCIA DE RELOJ
Nos indica la cantidad de operaciones que el microprocesador puede realizar por segundo y esta
directamente relacionada con el consumo y el calentamiento del microprocesador. Se ha mantenido la
velocidad de 2 a 3 GHz, aunque al existir más núcleos se ha aumentado la capacidad manteniendo esos
niveles.
3 MEMORIA RAM
Memoria de acceso aleatorio, permite la ejecución de las aplicaciones y pone a disposición de la CPU los
datos que deben ser procesados. Esta memoria es volátil: cuando apagamos el ordenador se borra por
completo.
SISTEMA DE FICHEROS
Cada sistema operativo organiza su propio sistema de ficheros para optimizar sus recursos y la velocidad
de acceso.
Windows FAT FAT32 Y NTFS
Linux Ext2 ext3 y ext4
Mac HFA y HFS+
ORGANIZACIÓN DE ARCHIVOS
La organización de archivos que tenemos en nuestro ordenador suele ser jerárquica. Para poder
localizar rápidamente un fichero, es aconsejable ordenarlos por carpetas. Esta organización se conoce
como árbol de ficheros

9. IES VALENTIN TURIENZO TIC 4º ESO A
Yeray Gascón Sánchez TEMA 1 Página 9 de 9
5 PERIFÉRICOS
Son elementos del hardware que no forman parte de la CPU ni de la memoria pero son necesarios para
el funcionamiento y la comunicación del usuario
TIPOS:
DE ENTRADA:
Introducen datos en la CPU. Teclado, ratón, micrófono, cámara y escáner.
DE SALIDA:
Reciben los datos de la CPU y los comunican al exterior. Monitor impresora y altavoces.
DE ENTRADA/SALIDA:
Realizan la comunicación de datos en ambos sentidos. Son los dispositivos de almacenamiento externo.
Algunos tipos de conectores USB: USB A, USB B, USB 3.0,o USB 3.0B.
