1. PLACA BASE
La placa base como elemento soporte del resto es uno de los pilares sobre los que fundamenta el
rendimiento del PC. Condiciona el tipo de microprocesador, la velocidad de la memoria y el tipo de
slots. Y ademas todos los aspectos físicos del montaje de la caja. Un chip muy importante de la
placa base es el chipset.
1.1 BIOS
Significa en inglés Basic Input Output System (sistema básico de entrada y salida). En este chip se
almacena la configuración del ordenador que previamente es introducida a través del Setup o
programa de configuración. El método de acceso al Setup suele consistir en pulsar la tecla Supr.
Roberto Maestre Muñoz Tema 1 Pág 1-13

4. IES Valentín Turienzo TIC 4ºESO A
1.2 PILA
Sirve para alimentar a la BIOS. Una forma rápida para detectar que la pila esta mal es que la fecha
está mal. Se trata de una pila tipo botón de 3’6V.C
1.3 CHIPSET
Se trata de un conjunto de circuitos integrados en la placa basa encargados del control del tráfico de
datos y de gestionar los dispositivos conectados como la RAM, el microprocesador, las tarjetas de
expansión o de los periféricos. Se identifica fácilmente porque incorpora un disparador de
temperatura sobre él.
1.4 RANURAS DE EXPANSIÓN
1.4.1 Zócalo PCI
El bus PCI lleva en el mercado desde el año 1993 y disponible de versiones para 32 y 64 bits de
datos. Por otro lado, su frecuencia de trabajo a 66 MHz le hace una solución para tarjetas con
grandes rendimientos de datos. Las mas modernas son las PCI express, que tienen altas velocidades
de transmisión de datos.
Roberto Maestre Muñoz Tema 1 Pág 1-13

5. IES Valentín Turienzo TIC 4ºESO A
1.4.2 Zócalo AGP
Adapter Graphics Port es un puesto (o slot) dedicado exclusivamente al video. Las actuales
necesidades de cualquier sistema, hacen del subsistema de video un elemento vital, en la medida
que se precisa manejar en poco tiempo un gran volumen de datos. Este tipo de conector es
priorizado a través del chipset de tal modo que el microprocesador lo interpreta como una
expansión más de sus registros. Es importante destacar que el AGP dispone de dos filas de contactos
lo que hace necesaria una inserción firme de la tarjeta de video.
1.4.3 Zócalo IDE
Son los conectores encargados de comunicarse con los diferentes dispositivos de lectura y
alimentación de datos con la placa base. De forma habitual se compone de un conector denominado
FD correspondiente a la disquetera y dos canales IDE (IDE0 e IDE1) cuya misión es de conectar los
discos duros, unidades de CD, etc.
Actualmente se utilizan los conectores SATA que son mucho más rápidos que los IDE.SATA2
3Gb/s y SATA3 6Gb/s.
Roberto Maestre Muñoz Tema 1 Pág 1-13

6. IES Valentín Turienzo TIC 4ºESO A

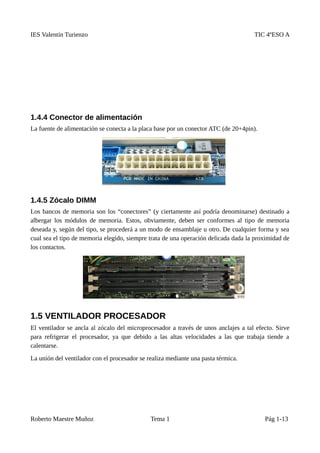

1.4.4 Conector de alimentación
La fuente de alimentación se conecta a la placa base por un conector ATC (de 20+4pin).
1.4.5 Zócalo DIMM
Los bancos de memoria son los “conectores” (y ciertamente así podría denominarse) destinado a
albergar los módulos de memoria. Estos, obviamente, deben ser conformes al tipo de memoria
deseada y, según del tipo, se procederá a un modo de ensamblaje u otro. De cualquier forma y sea
cual sea el tipo de memoria elegido, siempre trata de una operación delicada dada la proximidad de
los contactos.
1.5 VENTILADOR PROCESADOR
El ventilador se ancla al zócalo del microprocesador a través de unos anclajes a tal efecto. Sirve
para refrigerar el procesador, ya que debido a las altas velocidades a las que trabaja tiende a
calentarse.
La unión del ventilador con el procesador se realiza mediante una pasta térmica.
Roberto Maestre Muñoz Tema 1 Pág 1-13

7. IES Valentín Turienzo TIC 4ºESO A

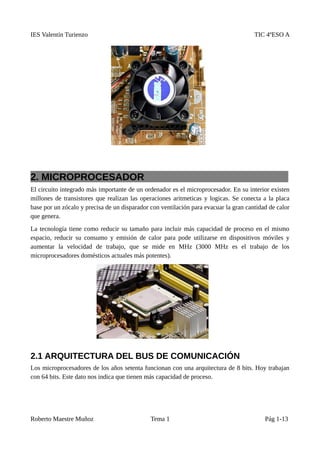

2. MICROPROCESADOR
El circuito integrado más importante de un ordenador es el microprocesador. En su interior existen
millones de transistores que realizan las operaciones aritmeticas y logicas. Se conecta a la placa
base por un zócalo y precisa de un disparador con ventilación para evacuar la gran cantidad de calor
que genera.
La tecnología tiene como reducir su tamaño para incluir más capacidad de proceso en el mismo
espacio, reducir su consumo y emisión de calor para pode utilizarse en dispositivos móviles y
aumentar la velocidad de trabajo, que se mide en MHz (3000 MHz es el trabajo de los
microprocesadores domésticos actuales más potentes).
2.1 ARQUITECTURA DEL BUS DE COMUNICACIÓN
Los microprocesadores de los años setenta funcionan con una arquitectura de 8 bits. Hoy trabajan
con 64 bits. Este dato nos indica que tienen más capacidad de proceso.
Roberto Maestre Muñoz Tema 1 Pág 1-13

8. IES Valentín Turienzo TIC 4ºESO A

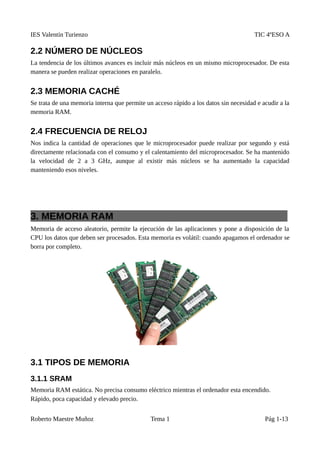

2.2 NÚMERO DE NÚCLEOS
La tendencia de los últimos avances es incluir más núcleos en un mismo microprocesador. De esta
manera se pueden realizar operaciones en paralelo.
2.3 MEMORIA CACHÉ
Se trata de una memoria interna que permite un acceso rápido a los datos sin necesidad e acudir a la
memoria RAM.
2.4 FRECUENCIA DE RELOJ
Nos indica la cantidad de operaciones que le microprocesador puede realizar por segundo y está
directamente relacionada con el consumo y el calentamiento del microprocesador. Se ha mantenido
la velocidad de 2 a 3 GHz, aunque al existir más núcleos se ha aumentado la capacidad
manteniendo esos niveles.
3. MEMORIA RAM
Memoria de acceso aleatorio, permite la ejecución de las aplicaciones y pone a disposición de la
CPU los datos que deben ser procesados. Esta memoria es volátil: cuando apagamos el ordenador se
borra por completo.
3.1 TIPOS DE MEMORIA
3.1.1 SRAM
Memoria RAM estática. No precisa consumo eléctrico mientras el ordenador esta encendido.
Rápido, poca capacidad y elevado precio.
Roberto Maestre Muñoz Tema 1 Pág 1-13

9. IES Valentín Turienzo TIC 4ºESO A
3.1.1.1 DRAM
Memoria RAM dinámica. Requiere consumos eléctrico para mantener los datos. Lenta, gran
capacidad y bajo coste. La más utilizada es la memoria SDRAM, una memoria que permite
mayores velocidades de proceso.
3.2 CARACTERÍSTICAS:
3.2.1 Tipo de encapsulado y numero de pines
La ranura de expansión debe ser compatible con el tipo de encapsulado, ya que cambia el numero
de pines y el voltaje de funcionamiento.
3.2.2 Frecuencia de trabajo
Esta característica hace referencia a la cantidad de ciclos por segundo que realiza para enviar datos.
Se mide en MHz.
3.2.3 Tasa de transferencia
Se trata de la cantidad de datos que pueden enviarse desde la RAM al microprocesador, y se mide
en Mb/seg.
3.2.4 Capacidad
Depende de la capacidad de microchips que tenga el circuito impreso.
Roberto Maestre Muñoz Tema 1 Pág 1-13

10. IES Valentín Turienzo TIC 4ºESO A

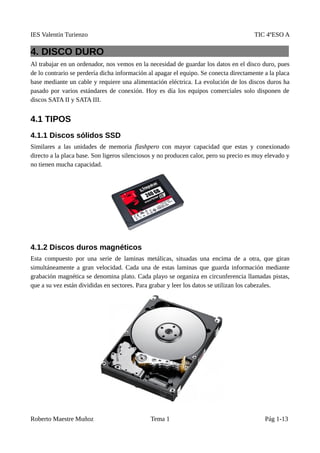

4. DISCO DURO
Al trabajar en un ordenador, nos vemos en la necesidad de guardar los datos en el disco duro, pues
de lo contrario se perdería dicha información al apagar el equipo. Se conecta directamente a la placa
base mediante un cable y requiere una alimentación eléctrica. La evolución de los discos duros ha
pasado por varios estándares de conexión. Hoy es día los equipos comerciales solo disponen de
discos SATA II y SATA III.
4.1 TIPOS
4.1.1 Discos sólidos SSD
Similares a las unidades de memoria flashpero con mayor capacidad que estas y conexionado
directo a la placa base. Son ligeros silenciosos y no producen calor, pero su precio es muy elevado y
no tienen mucha capacidad.
4.1.2 Discos duros magnéticos
Esta compuesto por una serie de laminas metálicas, situadas una encima de a otra, que giran
simultáneamente a gran velocidad. Cada una de estas laminas que guarda información mediante
grabación magnética se denomina plato. Cada playo se organiza en circunferencia llamadas pistas,
que a su vez están divididas en sectores. Para grabar y leer los datos se utilizan los cabezales.
Roberto Maestre Muñoz Tema 1 Pág 1-13

11. IES Valentín Turienzo TIC 4ºESO A
4.2 ESTRUCTURA LÓGICA
Es la distribución y el orden con los que se debe organizar toda la información de un disco duro.
4.2.1 Sector de arranque
Lo primero que se necesita tener un disco duro es ele denominado MBR (o sector de arranque). Este
sector del disco duro contiene toda la información sobre las particiones presentes y aquellas que se
inician el sistema operativo. Algunos virus informáticos corrompen este sector y hacen perder toda
la información al usuario.
4.2.2 Partición del disco duro
Consiste en dividir el disco duro en varias partes para que se comporten como si fueran discos
físicos diferentes. Es aconsejable hace alguna partición al disco y, así almacenar en un lugar
nuestros documentos y en otro distinto una copia de seguridad.
4.2.3 Sistemas de ficheros
Cada sistema operativo organiza su propio sistema de ficheros para optimizar sus recursos y la
velocidad de acceso
. Windows: FAT, FAT32 y NTFS
. Linux: Ext2, ext3 y ext4
. Mac: HFS y HFS+
4.2.4 Organización de archivos
La organización de archivos que tenemos en nuestro ordenador suele ser jerárquica. Para poder
localizar rápidamente un fichero, es aconsejable ordenarlos por carpetas. Esta organización se
conoce como árbol de ficheros.
5. PERIFÉRICOS:
Son elementos del hardware que no forman parte de la CPU ni de la memoria pero son necesarios
para el funcionamiento y la comunicación con el usuario.
5.1 TIPOS:
Roberto Maestre Muñoz Tema 1 Pág 1-13

12. IES Valentín Turienzo TIC 4ºESO A

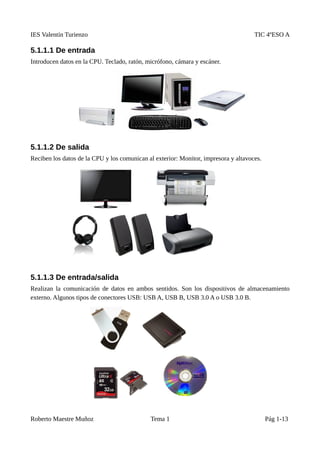

5.1.1.1 De entrada
Introducen datos en la CPU. Teclado, ratón, micrófono, cámara y escáner.
5.1.1.2 De salida
Reciben los datos de la CPU y los comunican al exterior: Monitor, impresora y altavoces.
5.1.1.3 De entrada/salida
Realizan la comunicación de datos en ambos sentidos. Son los dispositivos de almacenamiento
externo. Algunos tipos de conectores USB: USB A, USB B, USB 3.0 A o USB 3.0 B.
