I.E.S VALENTÍN TURIENZO
UD1 – HARDWARE Y
SOFTWARE
4ºc
Jana Herrería
27/10/2017
TIC 4º C ESO
[Escribirtexto]
Página2 de N[Escribaaquí una descripciónbreve del documento.Unadescripciónbreve esunresumencortodel
TIC 4º C ESO
[Escribirtexto]
Página3 de N
contenidodel documento.Escribaaquíuna descripciónbreve deldocumento.Unadescripciónbrevees
un resumencortodel contenidodel documento.]
TIC 4º C ESO
[Escribirtexto]
Página4 de N
ÍNDICE:
Contenido
1. PLACA BASE.................................................................................................................................... 8
1.1 BIOS ............................................................................................................................................. 8
1.2 PILA ............................................................................................................................................. 9
1.3 CHIPSET........................................................................................................................................ 9
1.4 RANURAS DE EXPANSION..............................................................................................................10
1.4.1 Zócalos PCI ............................................................................................................................10
1.4.2 Zócalos AGP..........................................................................................................................10
1.4.3 Zócalo IDE.............................................................................................................................11
1.4.4 Conector de alimentación.......................................................................................................11
1.4.5 Zócalo DIMM ........................................................................................................................12
1.5 VENTILADOR PROCESADOR...........................................................................................................12
2. MICROPROCESADOR......................................................................................................................12
2.1 ARQUITECTURA DEL BUS DE COMUNICACION................................................................................13
2.2 NUMERO DE NUCLEOS .................................................................................................................13
2.3 MEMORIA CACHE.........................................................................................................................13
2.4 Frecuencia De Reloj.....................................................................................................................13
3 MEMORIA RAM .................................................................................................................................13
3.1 TIPOS DE MEMORIA RAM .............................................................................................................14
3.1.1 SRAM ...................................................................................................................................14
3.1.1 DRAM....................................................................................................................................14
3.2 CARACTERISTICAS.........................................................................................................................15
3.2.1 Tipo de encapsulado y numero de pines.................................................................................15
3.2.2 Frecuencia de trabajo............................................................................................................15
3.2.3 Tasa de transferencia............................................................................................................15
3.2.4 Capacidad.............................................................................................................................15
4. DISCO DURO..................................................................................................................................15
4.1 TIPOS:.........................................................................................................................................16
4.1.1 Discos sólidos SSD................................................................................................................16
TIC 4º C ESO
[Escribirtexto]
Página5 de N

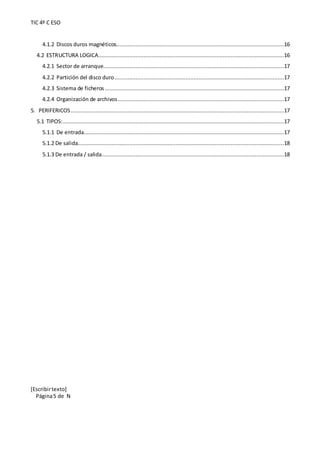

4.1.2 Discos duros magnéticos........................................................................................................16
4.2 ESTRUCTURA LOGICA...................................................................................................................16
4.2.1 Sector de arranque................................................................................................................17
4.2.2 Partición del disco duro.........................................................................................................17
4.2.3 Sistema de ficheros ...............................................................................................................17
4.2.4 Organización de archivos.......................................................................................................17
5. PERIFERICOS ....................................................................................................................................17
5.1 TIPOS:.........................................................................................................................................17
5.1.1 De entrada............................................................................................................................17
5.1.2 De salida................................................................................................................................18
5.1.3 De entrada / salida.................................................................................................................18
TIC 4º C ESO
[Escribirtexto]
Página6 de N

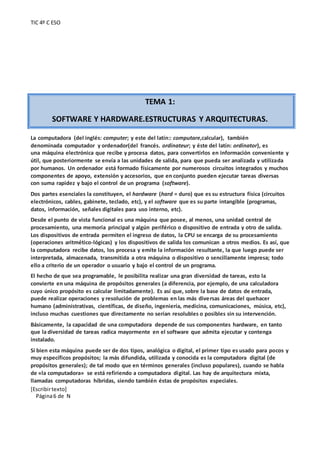

TEMA 1:
SOFTWARE Y HARDWARE.ESTRUCTURAS Y ARQUITECTURAS.
La computadora (del inglés: computer; y este del latín:: computare,calcular), también
denominada computador y ordenador(del francés. ordinateur; y éste del latín: ordinator), es
una máquina electrónica que recibe y procesa datos, para convertirlos en información conveniente y
útil, que posteriormente se envía a las unidades de salida, para que pueda ser analizada y utilizada
por humanos. Un ordenador está formado físicamente por numerosos circuitos integrados y muchos
componentes de apoyo, extensión y accesorios, que en conjunto pueden ejecutar tareas diversas
con suma rapidez y bajo el control de un programa (software).
Dos partes esenciales la constituyen, el hardware (hard = duro) que es su estructura física (circuitos
electrónicos, cables, gabinete, teclado, etc), y el software que es su parte intangible (programas,
datos, información, señales digitales para uso interno, etc).
Desde el punto de vista funcional es una máquina que posee, al menos, una unidad central de
procesamiento, una memoria principal y algún periférico o dispositivo de entrada y otro de salida.
Los dispositivos de entrada permiten el ingreso de datos, la CPU se encarga de su procesamiento
(operaciones aritmético-lógicas) y los dispositivos de salida los comunican a otros medios. Es así, que
la computadora recibe datos, los procesa y emite la información resultante, la que luego puede ser
interpretada, almacenada, transmitida a otra máquina o dispositivo o sencillamente impresa; todo
ello a criterio de un operador o usuario y bajo el control de un programa.
El hecho de que sea programable, le posibilita realizar una gran diversidad de tareas, esto la
convierte en una máquina de propósitos generales (a diferencia, por ejemplo, de una calculadora
cuyo único propósito es calcular limitadamente). Es así que, sobre la base de datos de entrada,
puede realizar operaciones y resolución de problemas en las más diversas áreas del quehacer
humano (administrativas, científicas, de diseño, ingeniería, medicina, comunicaciones, música, etc),
incluso muchas cuestiones que directamente no serían resolubles o posibles sin su intervención.
Básicamente, la capacidad de una computadora depende de sus componentes hardware, en tanto
que la diversidad de tareas radica mayormente en el software que admita ejecutar y contenga
instalado.
Si bien esta máquina puede ser de dos tipos, analógica o digital, el primer tipo es usado para pocos y
muy específicos propósitos; la más difundida, utilizada y conocida es la computadora digital (de
propósitos generales); de tal modo que en términos generales (incluso populares), cuando se habla
de «la computadora» se está refiriendo a computadora digital. Las hay de arquitectura mixta,
llamadas computadoras híbridas, siendo también éstas de propósitos especiales.
TIC 4º C ESO
[Escribirtexto]
Página7 de N
En la Segunda Guerra mundial se utilizaron computadoras analógicas mecánicas, orientadas a
aplicaciones militares, y durante la misma se desarrolló la primera computadora digital, que se
llamó ENIAC; ella ocupaba un enorme espacio y consumía grandes cantidades de energía, que
equivalen al consumo de cientos de computadores actuales (PC). Los computadores modernos están
basados en circuitos integrados, miles de millones de veces más veloces que las primeras máquinas,
y ocupan una pequeña fracción de su espacio.
Computadoras simples son lo suficientemente pequeñas para residir en los dispositivos móviles.
Las computadoras portátiles, tales como tabletas, netbooks, notebooks, ultrabooks, pueden ser
alimentadas por pequeñas baterías. Las computadoras personales en sus diversas formas son iconos
de la Era de la información y son lo que la mayoría de la gente considera como «ordenador». Sin
embargo, los ordenadores integrados se encuentran en muchos dispositivos actuales, tales
como reproductores MP4; teléfonos celulares; aviones de combate, y, desde juguetes hasta robot
industriales
TIC 4º C ESO
[Escribirtexto]
Página8 de N
1. PLACA BASE
La placa base como elementosoporte del restoes uno de los pilaressobre losque se fundamenta el
rendimientodel PC.Condicionael tipo de microprocesador,la velocidadde la memoria y del tipo de
slots. Yademás todos los aspectos físicosdel montaje de la caja. Un chip muy importante de la placa
base esel chipset.
1.1 BIOS
SignificaeninglesBasicInput OutputSystem (sistemabásicode entrada y salida).Eneste chipse almacena
la configuración del ordenador que previamente es introducida a través del Setup o programa de
configuración. El método de acceso al Setup suele consistir en pulsar la tecla Supr.
TIC 4º C ESO
[Escribirtexto]
Página9 de N

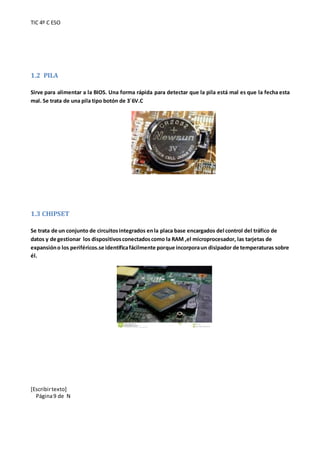

1.2 PILA
Sirve para alimentar a la BIOS. Una forma rápida para detectar que la pila está mal es que la fecha esta
mal. Se trata de una pila tipo botón de 3´6V.C
1.3 CHIPSET
Se trata de un conjunto de circuitosintegrados enla placa base encargados del control del tráfico de
datos y de gestionar los dispositivosconectadoscomo la RAM ,el microprocesador, las tarjetas de
expansióno los periféricos.se identificafácilmente porque incorporaun disipador de temperaturas sobre
él.
TIC 4º C ESO
[Escribirtexto]
Página10 de N
1.4 RANURAS DE EXPANSION
1.4.1 ZócalosPCI
El bus PCI lleva en el mercado desde el año 1993 y dispone de versiones para 31 Y 64bits de datos. Por
otro lado,su frecuenciade trabajoa 66 MHzle hace unasoluciónpara tarjetas congrandes requerimientos
de datos. Las más modernas son las PCI express, que tienen altas velocidades de transmisión de datos.
1.4.2 Zócalos AGP
Adapter GraphicsPort esun puerto (o slot) dedicadoexclusivamente al video.Las actuales necesidades
de cualquiersistema,hacen el subsistemade videoun elementovital,en la medidaque se precisa
manejar en poco tiempoun gran volumende datos. Este tipo de conector es priorizadoa través de
chipsetde tal modo que el microprocesadorlo interpretacomo una extensiónmasde sus registros.Es
importante destacar que el AGPdispone de dos filasde contactos loque hace necesariauna inserción
firme de la tarjeta de video.
TIC 4º C ESO
[Escribirtexto]
Página11 de N
1.4.3 Zócalo IDE
Son los conectores encargados de comunicarse con los diferentes dispositivos de lectura y
almacenamiento de datos con la placa base. De forma habitual se compone de un conector denominado
FD correspondiente ala disqueteraydos canalesIDE (IDEO e IDE1) cuya misión esla de conectar los discos
duros, unidades de CD, etc.
Actualmente se utilizanlosconectoresSATAque sonmucho más rápidosque los IDE.SATA2 3Gb/s y SATA3
6Gb/s.
1.4.4 Conectordealimentación
La fuente de alimentaciónse conecta a la placa base por un conector ATZ (de 20+4pin).
TIC 4º C ESO
[Escribirtexto]
Página12 de N

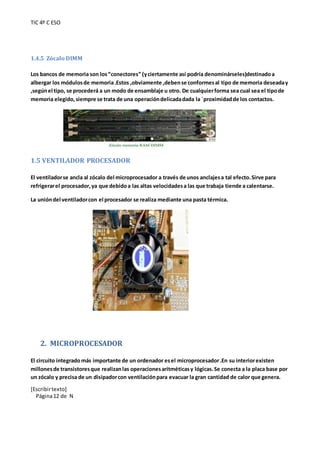

1.4.5 Zócalo DIMM
Los bancos de memoria son los“conectores” (yciertamente así podría denominárseles)destinadoa
albergar los módulosde memoria.Estos ,obviamente ,debense conformesal tipo de memoria deseaday
,segúnel tipo, se procederá a un modo de ensamblaje u otro. De cualquierforma sea cual sea el tipode
memoria elegido,siempre se trata de una operacióndelicadadada la `proximidadde los contactos.
1.5 VENTILADOR PROCESADOR
El ventiladorse ancla al zócalo del microprocesador a través de unos anclajesa tal efecto.Sirve para
refrigerarel procesador,ya que debidoa las altas velocidadesa las que trabaja tiende a calentarse.
La unióndel ventiladorcon el procesador se realiza mediante una pasta térmica.
2. MICROPROCESADOR
El circuito integradomás importante de un ordenador esel microprocesador.En su interiorexisten
millonesde transistoresque realizanlas operacionesaritméticasy lógicas.Se conecta a la placa base por
un zócalo y precisa de un disipadorcon ventilaciónpara evacuar la gran cantidad de calor que genera.
TIC 4º C ESO
[Escribirtexto]
Página13 de N
La tecnologíatiene como objeto reducirsu tamaño para incluirmás capacidad de procesoen el mismo
espacio,reducir su consumo y emisiónde calor para poder utilizarse en dispositivosmóvilesyaumentar
la velocidadde trabajo, que se mide en MHz (3000 MHz esel trabajo de los microprocesadores
domésticosactuales más potentes).
2.1 ARQUITECTURA DEL BUS DE COMUNICACION.
Los microprocesadoresde losaños setentafuncionabancon una arquitectura de 8 bits. Hoy trabajan a 64
bits. Este dato nos indicaque tienenmás capacidad de proceso.
2.2 NUMERO DE NUCLEOS
La tendenciade los últimosavances es incluirmas núcleosen un mismomicroprocesador .De esta
manera se puede realizaroperacionesenparalelo.
2.3 MEMORIA CACHE
Se trata de una memoriainterna que permite un acceso rápido a losdatos sinnecesidadde acudir a la
memoria RAM.
2.4 Frecuencia De Reloj
Nos indicala cantidad de operacionesque el microprocesador puede realizarenun segundo y está
directamente relacionadacon el consumoy el calentamientodel microprocesador .Se ha mantenidola
velocidadde 2 a 3 GHz,aunque al existirmás núcleosse ha aumentado la capacidad manteniendolos
niveles.
3 MEMORIARAM
Memoriade acceso aleatorio,permite la ejecuciónde las aplicacionesy pone a disposiciónde la CPU los
TIC 4º C ESO
[Escribirtexto]
Página14 de N
datos que debenserprocesados. Esta memoria esvolátil: cuando apagamos el ordenador se borra por
completo.
3.1 TIPOS DE MEMORIA RAM
3.1.1 SRAM
MemoriaRAM estática. Noprecisa consumo eléctricomientrasel ordenador está encendido.
Rápido, poca capacidad y elevadoprecio.
3.1.1 DRAM
Memoria RAM dinámica .Requiere consumoeléctrico para mantenerlos datos. Lenta, gran capacidad y
bajo coste .La más utilizadaes la memoriasDSRAM,UNA memoriaque permite mayoresvelocidadesde
proceso.
TIC 4º C ESO
[Escribirtexto]
Página15 de N
3.2 CARACTERISTICAS
3.2.1 Tipo deencapsulado ynumero depines
La ranura de expansióndebe ser compatible con el tipo de encapsulado,ya que cambia el numero de
pinesy el voltaje de funcionamiento.
3.2.2 Frecuenciade trabajo
Esta característica hace referenciaa la cantidad de ciclos por segundoque realiza para enviardatos. Se
mide en MHz.
3.2.3 Tasade transferencia
Se trata de la cantidad de datos que puedenenviarse desde laRAM al microprocesador,y se mide en
Mb/seg.
3.2.4 Capacidad
Depende de la cantidad de microchipsque tenga el circuito impreso.
4. DISCODURO
Al trabajar en un ordenador,nos vemosen la necesidadde guardar los datos en el disco duro, puesde lo
contario se perderíadicha informaciónal apagar el equipo.Se conecta directamente la placa base
mediante un cable y requiere unaalimentacióneléctrica.La evoluciónde los discosduros ha pasado por
varios estándaresde conexión.Hoy en día losequiposcomercialessolodisponende discos SATA II Y
SATA III.
TIC 4º C ESO
[Escribirtexto]
Página16 de N
4.1 TIPOS:
4.1.1 Discossólidos SSD
Similaresa las unidadesde memoriaflash pero con mayor capacidad que estas y conexionadodirecto a
la placa base.Son ligerossilenciososyno producen calor, pero su precioes muy elevadoy no tienen
mucha capacidad.
4.1.2 Discosdurosmagnéticos
Está compuestopor una serie de láminas metálicas,situadas una encima de otra, que giran
simultáneamente agran velocidad.Cada una de estas laminasque guarda informaciónmediante
grabación magnética se denominaplato. Cada plato se organiza encircunferenciasllamadas pistas,que a
su vez estándivididasen sectores.Para grabar y leerlosdatos se utilizanlos cabezales.
4.2 ESTRUCTURA LOGICA
Es la distribucióny el ordencon losque se debe organizar toda la informaciónde un disco duro.

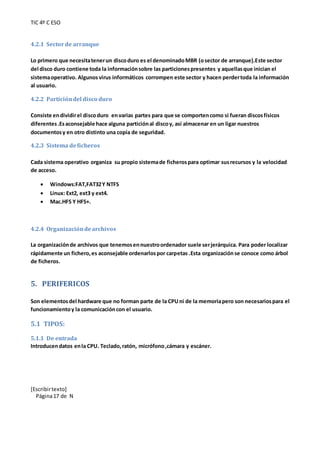

TIC 4º C ESO
[Escribirtexto]
Página17 de N
4.2.1 Sectorde arranque
Lo primero que necesitatenerun discoduro es el denominadoMBR (osector de arranque).Este sector
del disco duro contiene toda la informaciónsobre las particionespresentes y aquellasque inician el
sistemaoperativo. Algunosvirus informáticos corrompen este sector y hacen perdertoda la información
al usuario.
4.2.2 Particióndel disco duro
Consiste endividirel discoduro envarias partes para que se comportencomo si fueran discosfísicos
diferentes.Esaconsejable hace alguna particiónal discoy, así almacenar en un ligar nuestros
documentosy en otro distinto una copia de seguridad.
4.2.3 Sistema deficheros
Cada sistema operativo organiza su propio sistemade ficherospara optimar susrecursos y la velocidad
de acceso.
 Windows:FAT,FAT32Y NTFS
 Linux: Ext2, ext3 y ext4.
 Mac.HFS Y HFS+.
4.2.4 Organizacióndearchivos
La organizaciónde archivos que tenemosennuestroordenador suele serjerárquica. Para poder localizar
rápidamente un fichero,es aconsejable ordenarlospor carpetas .Esta organizaciónse conoce como árbol
de ficheros.
5. PERIFERICOS
Son elementosdel hardware que no forman parte de la CPUni de la memoriapero son necesariospara el
funcionamientoy la comunicacióncon el usuario.
5.1 TIPOS:
5.1.1 De entrada
Introducendatos enla CPU. Teclado,ratón, micrófono,cámara y escáner.
TIC 4º C ESO
[Escribirtexto]
Página18 de N
5.1.2 Desalida
Recibenlos datos de la CPUy los comunican al exterior.Monitor,impresora y altavoces.
5.1.3 Deentrada / salida
Realizanla comunicaciónde datos enambos sentidos.Sonlos dispositivosde almacenamientoexterno.
Algunostipos de conectores USB:USBA.USB B,USB 3.0 A o USB 3.0 B
