El documento describe las formas de representación de la tierra, incluyendo planos y mapas. Explica que los planos son representaciones a escala reducida de una localidad o estructura que muestran cómo se vería desde arriba, e identifica elementos clave de los planos como marcas de orientación, símbolos, leyenda y escala. También describe varios tipos de planos urbanos. Luego, define los mapas como representaciones a gran escala de un territorio, e identifica diferentes tipos de mapas temáticos. Finalmente, explica la importancia de

1. LAS FORMAS DE
REPRESENTACIÓN DE LA
TIERRA
OLIVIA IZQUIERDO ALCAIDE
5º DE PIMARIA
CURSO 2015-2016

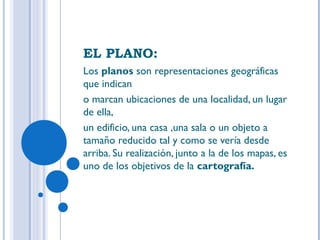

2. EL PLANO:
Los planos son representaciones geográficas
que indican
o marcan ubicaciones de una localidad, un lugar
de ella,
un edificio, una casa ,una sala o un objeto a
tamaño reducido tal y como se vería desde
arriba. Su realización, junto a la de los mapas, es
uno de los objetivos de la cartografía.

3. PLANO:

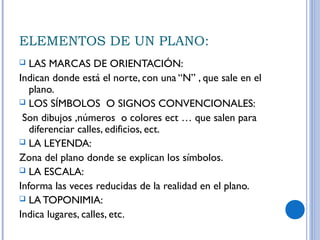

4. ELEMENTOS DE UN PLANO:
 LAS MARCAS DE ORIENTACIÓN:
Indican donde está el norte, con una “N” , que sale en el
plano.
 LOS SÍMBOLOS O SIGNOS CONVENCIONALES:
Son dibujos ,números o colores ect … que salen para
diferenciar calles, edificios, ect.
 LA LEYENDA:
Zona del plano donde se explican los símbolos.
 LA ESCALA:
Informa las veces reducidas de la realidad en el plano.
 LA TOPONIMIA:
Indica lugares, calles, etc.

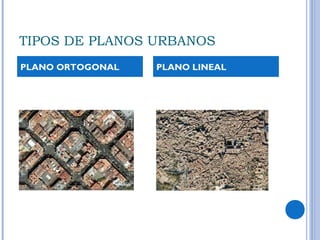

5. TIPOS DE PLANOS URBANOS
PLANO ORTOGONAL PLANO LINEAL

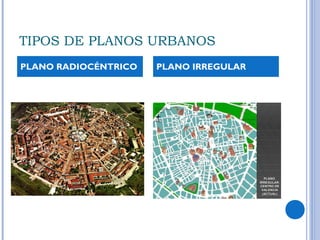

6. TIPOS DE PLANOS URBANOS
PLANO RADIOCÉNTRICO PLANO IRREGULAR

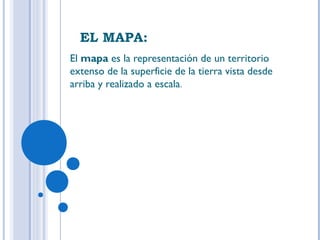

7. EL MAPA:
El mapa es la representación de un territorio
extenso de la superficie de la tierra vista desde
arriba y realizado a escala.

8. TIPOS DE MAPAS

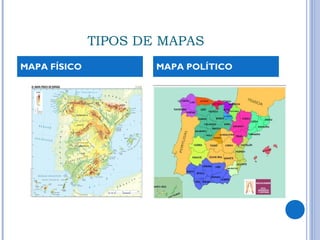

MAPA FÍSICO MAPA POLÍTICO

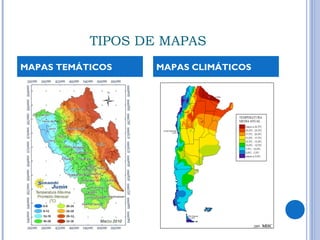

9. TIPOS DE MAPAS
MAPAS TEMÁTICOS MAPAS CLIMÁTICOS

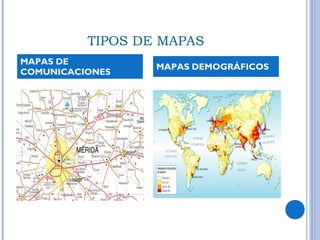

10. TIPOS DE MAPAS
MAPAS DE
COMUNICACIONES
MAPAS DEMOGRÁFICOS

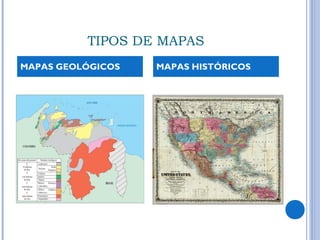

11. TIPOS DE MAPAS
MAPAS GEOLÓGICOS MAPAS HISTÓRICOS

12. TIPOS DE MAPAS

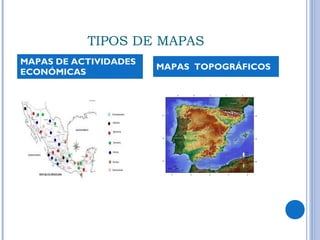

MAPAS DE ACTIVIDADES
ECONÓMICAS
MAPAS TOPOGRÁFICOS

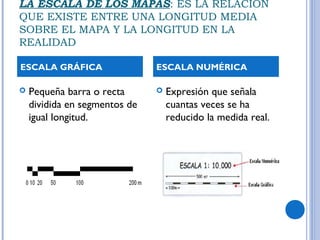

13. LA ESCALA DE LOS MAPAS: ES LA RELACIÓN
QUE EXISTE ENTRE UNA LONGITUD MEDIA
SOBRE EL MAPA Y LA LONGITUD EN LA
REALIDAD
 Pequeña barra o recta
dividida en segmentos de
igual longitud.
 Expresión que señala
cuantas veces se ha
reducido la medida real.
ESCALA GRÁFICA ESCALA NUMÉRICA
