El documento habla sobre conceptos básicos de señales de radio y televisión como onda portadora, modulación, señales analógicas y digitales y compresión digital. Explica que la modulación consiste en imprimir la señal de audio o video en la onda portadora y que lo analógico varía de forma continua mientras lo digital toma valores discretos de 0 y 1. También resume métodos para comprimir señales digitales eliminando redundancias espaciales, psicovisuales y temporales para reducir el ancho de banda requ

1. ¿De qué vamos a hablar? Onda portadora y Modulación 1 Analógico y Digital 2 Compresión Digital 3 Ancho de banda 4

2. La modulación Imprimir la señal de radio o Tv en la onda portadora. Micro o cámara: señales eléctricas Emisor: oscilador crea onda portadora Receptor: sintoniza frecuencia, elimina onda portadora, señales eléctricas, sonido o imagen.

3. Onda de tv

4. Analógico y Digital Tema 2

5. Hot Tip Todo se puede digitalizar en los medios Imágenes en movimiento Sonidos Imágenes fijas

6. Being Digital, 1995 Átomos (Analógico) Libros, Discos de vinilo, cintas de audio Negroponte 1995 Bits (Digital) Documentos word, pdf, mp3 .

7. Analógico y Digital analogía: la señal guarda relación, es un contínuo con altos y bajos. Digital: el lenguaje de las computadoras, en 0 y 1. No guarda ninguna analogía o similitud. Son conjuntos larguísimos de 0 y 10101001011110001010010100101001

8. Analógico frente a Digital Analógico: Lo continuo Números con infinitos decimales. Posiciones intermedias 1, 1,1 ... Varía en el tiempo En constante cambio Digital: lo discreto (preciso) P.ejempl. Números enteros Sistema binario 0 y 1

9. Analógicos Valores continuos en un intervalo determinado Ej: sonido, video, ... Digitales Valores discretos Ej: texto, números enteros, ...

10. Sistema Binario 0 0000 1 0001 2 0010 3 0011 4 0100 5 0101

11. Unidades de Sistema Digital Bit o bitio: Unidad básica 0 ó 1 Byte: la unidad compuesta por un conjunto de 8 bits ( el más común) Mbit: 1mil Gbit: 1 millón

12. Transformación de analógico en digital Muestreo: Codificación de las muestras en bits: 8 ó 10 bits Comprensión:

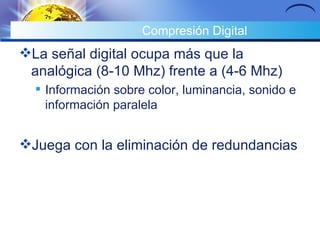

13. Compresión Digital La señal digital ocupa más que la analógica (8-10 Mhz) frente a (4-6 Mhz) Información sobre color, luminancia, sonido e información paralela Juega con la eliminación de redundancias

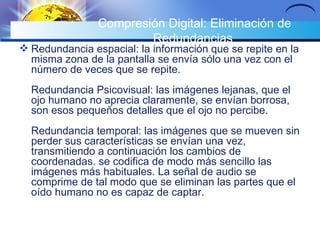

14. Compresión Digital: Eliminación de Redundancias Redundancia espacial: la información que se repite en la misma zona de la pantalla se envía sólo una vez con el número de veces que se repite. Redundancia Psicovisual: las imágenes lejanas, que el ojo humano no aprecia claramente, se envían borrosa, son esos pequeños detalles que el ojo no percibe. Redundancia temporal: las imágenes que se mueven sin perder sus características se envían una vez, transmitiendo a continuación los cambios de coordenadas. se codifica de modo más sencillo las imágenes más habituales. La señal de audio se comprime de tal modo que se eliminan las partes que el oído humano no es capaz de captar.

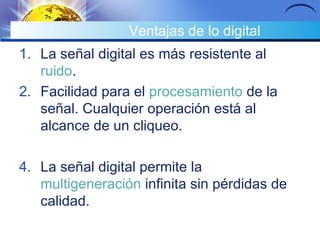

15. Ventajas de lo digital La señal digital es más resistente al ruido . Facilidad para el procesamiento de la señal. Cualquier operación está al alcance de un cliqueo. La señal digital permite la multigeneración infinita sin pérdidas de calidad.

16. Ancho de banda La cantidad de información que se puede enviar a través de un determinado canal Fibra óptica: mucha información Cable de pares: poca (en principio) Cable coaxial: cable (mucha información) Espectro electromagnético: limitado y escaso

17. Estándar Europeo DVB DVB: Digital Vídeo Broadcasting Estándar de comprensión MPEG-2 Unidad mínima en tv digital: pixel o punto 25 frames o cuadros por segundo 4:3 720 por 576 16:9: 960 por 576 Alta definición: 1920 po 1080 puntos

18. Señales analógicas y digitales y ancho de banda Analógicas Variable de forma continua Varios medios Cable, fibra óptica, espacio (aire o vacío) Ancho de Banda de voz de 100 Hz a 7 KHz Ancho de Banda telefónico de 300 Hz a 3400 Hz Ancho de Banda de video 4 MHz Digitales Usan dos componentes continuas Se convierten datos discretos de varios valores en binario (ASCII)

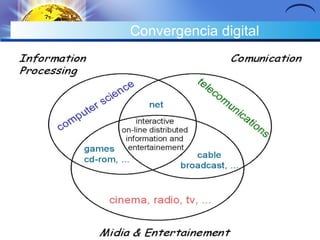

19. Convergencia digital
