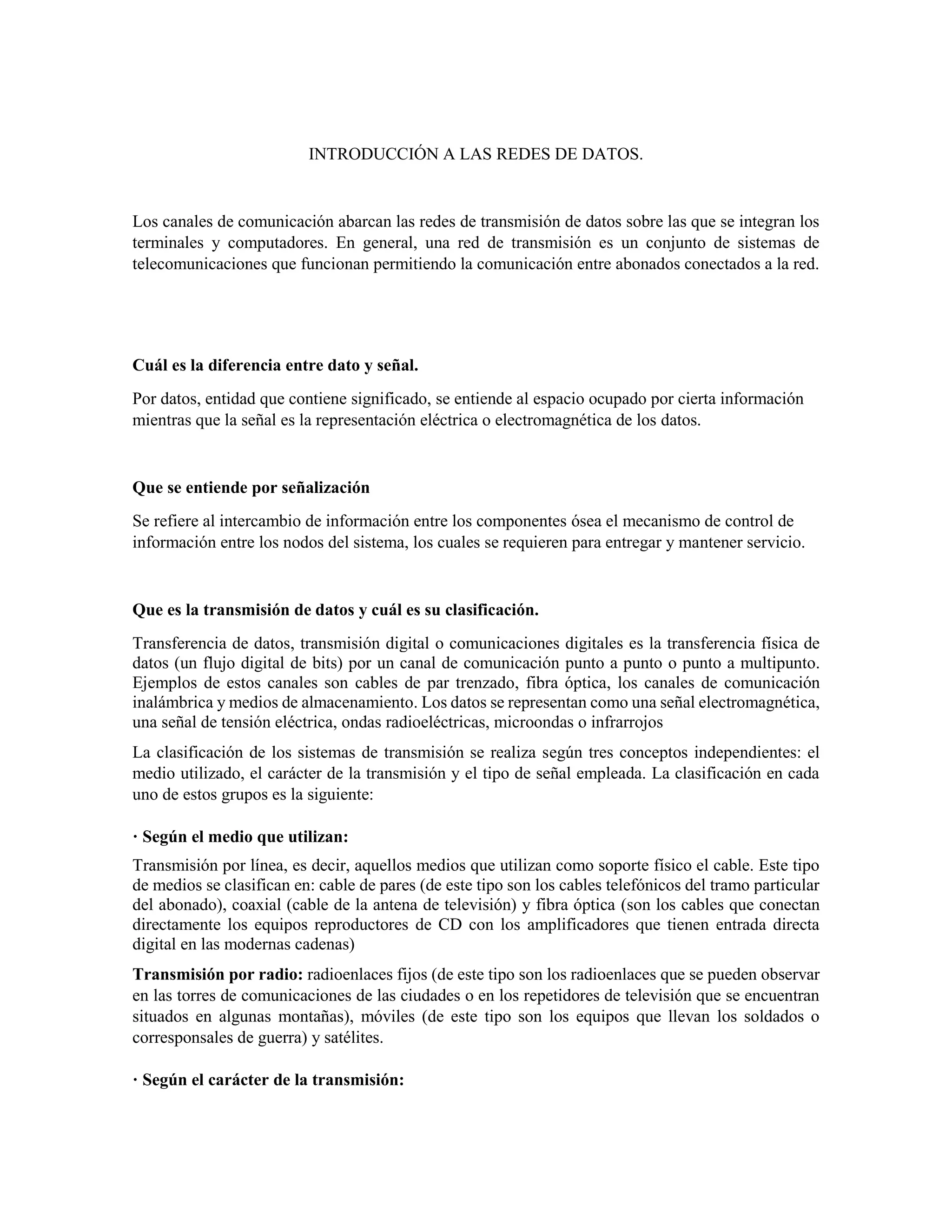

1. INTRODUCCIÓN A LAS REDES DE DATOS.
Los canales de comunicación abarcan las redes de transmisión de datos sobre las que se integran los
terminales y computadores. En general, una red de transmisión es un conjunto de sistemas de
telecomunicaciones que funcionan permitiendo la comunicación entre abonados conectados a la red.
Cuál es la diferencia entre dato y señal.
Por datos, entidad que contiene significado, se entiende al espacio ocupado por cierta información
mientras que la señal es la representación eléctrica o electromagnética de los datos.
Que se entiende por señalización
Se refiere al intercambio de información entre los componentes ósea el mecanismo de control de
información entre los nodos del sistema, los cuales se requieren para entregar y mantener servicio.
Que es la transmisión de datos y cuál es su clasificación.
Transferencia de datos, transmisión digital o comunicaciones digitales es la transferencia física de
datos (un flujo digital de bits) por un canal de comunicación punto a punto o punto a multipunto.
Ejemplos de estos canales son cables de par trenzado, fibra óptica, los canales de comunicación
inalámbrica y medios de almacenamiento. Los datos se representan como una señal electromagnética,
una señal de tensión eléctrica, ondas radioeléctricas, microondas o infrarrojos
La clasificación de los sistemas de transmisión se realiza según tres conceptos independientes: el
medio utilizado, el carácter de la transmisión y el tipo de señal empleada. La clasificación en cada
uno de estos grupos es la siguiente:
· Según el medio que utilizan:
Transmisión por línea, es decir, aquellos medios que utilizan como soporte físico el cable. Este tipo
de medios se clasifican en: cable de pares (de este tipo son los cables telefónicos del tramo particular
del abonado), coaxial (cable de la antena de televisión) y fibra óptica (son los cables que conectan
directamente los equipos reproductores de CD con los amplificadores que tienen entrada directa
digital en las modernas cadenas)
Transmisión por radio: radioenlaces fijos (de este tipo son los radioenlaces que se pueden observar
en las torres de comunicaciones de las ciudades o en los repetidores de televisión que se encuentran
situados en algunas montañas), móviles (de este tipo son los equipos que llevan los soldados o
corresponsales de guerra) y satélites.
· Según el carácter de la transmisión:

2. Símplex: unidireccional. Sólo se transmite del emisor al receptor, por ejemplo, la televisión o las
emisoras de radio.
Semidúplex: unidireccional con posibilidades de conmutación del flujo. Sólo se transmite en una
dirección pero ésta se puede cambiar. Por ejemplo, las emisoras de radioaficionados, donde para
cambiar la dirección de transmisión se establece un protocolo: al terminar de emitir una información,
la fuente dice corto y cambio, con lo que suelta un botón y se queda a la escucha.
Dúplex: bidireccional. Se transmite y se recibe al mismo tiempo, por ejemplo, el teléfono.
· Según la naturaleza de la señal:
Analógicos: la señal transmitida tiene una variación temporal, bien sea de amplitud bien sea de fase,
continua y proporcional al valor que se desea transmitir.
Digitales: la señal transmitida tiene variaciones discretas de amplitud o fase, que codifican en un
conjunto finito de valores, todos los valores posibles que desean transmitir.
Que son las señales análogas y las señales digitales (características).
La información se transmite de muchas maneras ya sea con el uso de un dispositivo u otro. La
diferencia entre una señal analógica y digital es una de las primeras dudas que nos planteamos al
conocer más sobre esta materia. Debemos tener en cuenta que ambos métodos se encargan de que
podamos transmitir información con eficiencia, pero en cada caso de una forma específica. El sistema
que se utiliza para que la información se pueda transmitir es el aprovechamiento de señales eléctricas
que activan los procesos de intercambio de datos. Tanto las señales digitales como las analógicas
cuentan con diferenciaciones que conviene conocer si estamos especializándonos en tecnología móvil
y otros sistemas similares.
Señal digital
En el otro lado de la balanza tenemos las señales digitales, que se usan de una forma más frecuente
debido a su flexibilidad y polivalencia. La información no se transmite de la misma forma, sino que
en este caso se utiliza un sistema de códigos binarios (los números 0 y 1) con los que se lleva a cabo
la transmisión bajo una pareja de amplitudes que proporciona grandes posibilidades. El proceso del
que hablábamos con las ondas senoidales en las señales analógicas cambia de forma completa para
dar paso a ondas cuadradas, lo que permite hacer uso de la modulación digital y de un tipo de señal
que no es continua.
Hay aspectos que se deben tener en cuenta tal y como ya hemos mencionado antes, como que las
señales digitales proporcionan una mayor capacidad para transmitir información de una manera fiel.
Estas señales no producen deterioro en la información ni en la calidad de los datos, lo que ayuda a
que el resultado sea más adecuado. Debido a esto las señales digitales son las que se utilizan en todo
tipo de dispositivos digitales usados en la actualidad en todo el mundo, como reproductores de los
más variados formatos, desde reproductores de Cds de música hasta reproductores de películas en
formato DVD.
Las muchas opciones que proporcionan las señales digitales, la facilidad que hay para transmitir
información con ella y la manera en la cual se pueden usar sin pérdida de información, han hecho que
se impongan en el mercado. Y aunque, como mencionábamos en el apartado anterior, las señales
analógicas aún se usan en algunos contextos, es más frecuente que se opte por las digitales incluso
teniendo en cuenta que sus costes son más altos. Al fin y al cabo, el sector tecnológico ha visto que

3. en este sentido, en la transmisión de información, era más importante contar con una señal eficiente
que con una económica. Y esto es algo que también vemos aplicado al sector de los dispositivos
móviles cada vez que los utilizamos.
Señal analógica
Las medidas físicas se utilizan cuando hablamos de utilizar señales analógicas, que son especialmente
usadas para llevar a cabo la transmisión de elementos de vídeo o sonido. Aunque son señales de tipo
continuo hay que decir que su expansión se produce por la entrada en escena de las ondas de tipo
senoidal. Para que las distintas señales analógicas que se transmitan puedan ser interpretadas de una
manera adecuada habrá que tener un decodificador que permita cumplir con el proceso de trabajo.
Una de las ventajas del uso de la señal analógica es que hay poco consumo de ancho de banda,
mientras que por otro lado es un tipo de acción que se procesa en tiempo real. Hay menores
necesidades en términos de inversión y la calidad suele ser más fiel a la realidad (cuando hablamos
de la transmisión de sonido). Pero también tiene sus desventajas. La principal es lo complicado que
resulta solucionar una transmisión fallida en comparación a si estuviéramos usando una señal digital.
Sin llegar a uno de estos fallos trabajando con señales analógicas también se corre el riesgo de ver
cómo el contenido en cuestión se degrada a medida que realizamos copias. Esto no ocurre en una
señal digital, donde no importa el número de veces que la repliquemos, dado que nunca hay bajada
de calidad. Las señales analógicas están más limitadas que las digitales debido al poco soporte que
proporcionan en términos de volumen de datos que permiten transmitir. Aún así, hay algunos
contextos en los que sí siguen siendo útiles, como es el caso de los micrófonos.
Frecuencia
La frecuencia es una magnitud la cual contabiliza las repeticiones por unidad de tiempo de cualquier
suceso periódico, para calcular esta magnitud se toman en cuenta un número de ocurrencias de este
teniendo en cuenta un intervalo temporal, luego estas repeticiones se dividen por el tiempo
transcurrido.
La frecuencia se mide en hercios (Hz), esto en honor a Heinrich Rudolf Hertz. Un hercio es la
representación de un suceso repetido una vez por segundo, esto se puede ver en la siguiente formula.
La frecuencia puede dividirse en alta frecuencia y baja frecuencia, entre menos sucesos sucedan en
un periodo, la frecuencia será más baja, por el contrario si existen más sucesos en el mismo periodo
la frecuencia será alta, un ejemplo de esto se ve en las siguientes gráficas.

4. Periodo
El periodo de una onda comúnmente es representado por la letra “T” y no es otra cosa más que el
tiempo transcurrido entre 2 puntos equivalentes de la onda.
Amplitud
En física la amplitud (del latín amplitūdo) de un movimiento oscilatorio, ondulatorio o señal
electromagnética es una medida de la variación máxima del desplazamiento u otra magnitud física
que varía periódica o cuasi periódicamente en el tiempo. Es la distancia entre el punto más alejado de
una onda y el punto de equilibrio o medio.

5. 1 = Amplitud.
2 = Amplitud de pico a pico.
3 = Media cuadrática.
4 = Periodo.
Explique que es el espectro y que es el ancho de banda y cuáles son sus características.
El espectro de una señal se refiere al conjunto de frecuencia que la constituye, el espectro es
frecuentemente, es infinito, de acuerdo a como se defina el espectro se definirá el ancho de banda de
la señal, así, el ancho de banda se refiere al ancho del espectro de la señal; si la mayor parte de la
energía se concentra en una banda de frecuencias relativamente estrecha, se le denomina también
ancho de banda efectivo o ancho de banda.
Explique que es la modulación y codificación de datos (cuales son los tipos de modulación que
existen).
La modulación es la trasformación de la información en señales para que esta sea transportada por un
medio o enlace, en este orden de ideas se ´puede llevar datos digitales a través de una señal análoga
y también se puede transportar datos análogos a través de una señal digital, los datos enviados se
codifican según sea la necesidad para transportarlos cuando se convierten de datos digitales a señal
digital se denomina codificación de datos y cuando se convierte de datos digital a señal análoga se
llama modulación.
Tipos de modulación:
Análoga / digital: Conversión de datos análogos como voz, música, imágenes o video a una señal
digital de tal manera que esta se pueda transmitir a través de un medio físico a este proceso se le llama
digitalización.
Digital / análoga: Información digital a señal análoga, en este proceso la conversión se hace de
información digital es decir lenguaje binario a una señal análoga como lo es la que se transmite a
través de una red analógica como la telefonía o televisión por cable (cobre), a este proceso se le
conoce como modulación.
Digital / digital: Datos digitales a señales digitales, sucede cuando la información de una
computadora que se encuentra en lenguaje binario y necesita ser transmitida a través de un medio

6. físico a otra computadora, de manera que los unos y los ceros se convierten a través de codificador a
señales que pueden ser un pulso eléctrico, un pulso luminoso o un pulso de onda; a este proceso se le
conoce como codificación
Análoga / análoga: Es el proceso por el cual se transforman los daros análogos como voz música en
señales analógicas para ser transportados a este proceso se le llama modulación y se puede poner
como ejemplo la radio, que transmite este tipo de datos a través de ondas electromagnéticas en señales
análogas de radio.
Que es la multiplexación
La multiplexación es el modelo de transmisión simultánea de varias señales a través de un mismo
canal conductor, cada una de estas señales se modula en una frecuencia portadora diferente o mediante
otros métodos, en este orden de ideas todas las señales comparten un canal de comunicación de alta
capacidad.
Tipos de multiplexación:
Multiplexación por división de tiempo (TDM): es una técnica que permite la transmisión de señales
digitales y cuya idea consiste en ocupar un canal (normalmente de gran capacidad) de transmisión a
partir de distintas fuentes, de esta manera se logra un mejor aprovechamiento del medio de
transmisión. El Acceso múltiple por división de tiempo (TDMA) es una de las técnicas de TDM más
difundidas.
 La TDM síncrona se da cuando el multiplexor asigna siempre la misma ranura de tiempo a
un dispositivo como cuando tienes datos para transmitir como cuando no.
 La TDM asíncrona se da cuando no hay una asignación previa de ranura de tiempo y permite
transmitir aunque la suma teórica de las tasa de bit de los emisores sea mayor que la del
enlace.
Multiplexación por división de frecuencias (FDM): Es una técnica mediante la cual el ancho de
banda total disponible en un medio de comunicación se divide en una serie de sub-bandas de
frecuencia que no se superponen, cada una de las cuales se utiliza para transportar una señal separada.
Esto permite que un solo medio de transmisión tal como el espectro de radio, un cable o fibra óptica
sea compartido por múltiples señales independientes. Otro uso es llevar segmentos en serie separados
o segmentos de una señal de velocidad más alta en paralelo.
Técnicas de Multiplexación
Las frecuencias de señales de radio en algunas ocasiones pueden ser muy difíciles de obtener,
llegando a ser muy costosas cuando se encuentran disponibles. Ante este panorama la industria que
maneja tecnologías inalámbricas como la telefonía celular, utiliza tres diferentes técnicas para
permitir que múltiples usuarios utilicen eficientemente las frecuencias asignadas. Las técnicas son
FDMA, TDMA y CDMA.
FDMA: Se denomina acceso múltiple por división de frecuencias (FDMA / Frequency División
Múltiple Access). El ancho de banda disponible es dividido en una serie de canales que son asignados
bien sea para trasportar señales de control o señales de voz.Cada canal asignado a un usuario es de
30 KHz y opera bajo la modalidad simplex. Tanto el receptor como el emisor utilizan la misma
frecuencia y por lo general esta tecnología es usada en los sistemas de radio comercial y televisión.

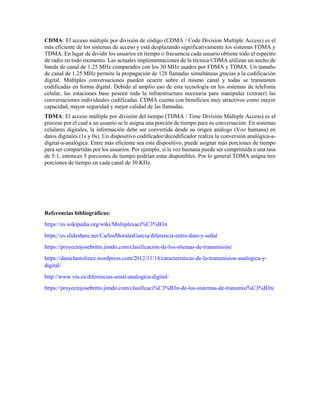

7. CDMA: El acceso múltiple por división de código (CDMA / Code Division Multiple Access) es el
más eficiente de los sistemas de acceso y está desplazando significativamente los sistemas FDMA y
TDMA. En lugar de dividir los usuarios en tiempo o frecuencia cada usuario obtiene todo el espectro
de radio en todo momento. Las actuales implementaciones de la técnica CDMA utilizan un ancho de
banda de canal de 1.25 MHz comparados con los 30 MHz usados por FDMA y TDMA. Un tamaño
de canal de 1.25 MHz permite la propagación de 128 llamadas simultáneas gracias a la codificación
digital. Múltiples conversaciones pueden ocurrir sobre el mismo canal y todas se transmiten
codificadas en forma digital. Debido al amplio uso de esta tecnología en los sistemas de telefonía
celular, las estaciones base poseen toda la infraestructura necesaria para manipular (extraer) las
conversaciones individuales codificadas. CDMA cuenta con beneficios muy atractivos como mayor
capacidad, mayor seguridad y mejor calidad de las llamadas.
TDMA: El acceso múltiple por división del tiempo (TDMA / Time División Múltiple Access) es el
proceso por el cual a un usuario se le asigna una porción de tiempo para su conversación. En sistemas
celulares digitales, la información debe ser convertida desde su origen análogo (Voz humana) en
datos digitales (1s y 0s). Un dispositivo codificador/decodificador realiza la conversión analógica-a-
digital-a-analógica. Entre más eficiente sea este dispositivo, puede asignar más porciones de tiempo
para ser compartidas por los usuarios. Por ejemplo, si la voz humana puede ser comprimida a una tasa
de 5:1, entonces 5 porciones de tiempo podrían estar disponibles. Por lo general TDMA asigna tres
porciones de tiempo en cada canal de 30 KHz.
Referencias bibliográficas:
https://es.wikipedia.org/wiki/Multiplexaci%C3%B3n
https://es.slideshare.net/CarlosMoralesGarcia/diferencia-entre-dato-y-señal
https://proyectojosebritto.jimdo.com/clasificación-de-los-sitemas-de-transmisión/
https://danielantolinez.wordpress.com/2012/11/14/caracteristicas-de-la-transmision-analogica-y-
digital/
http://www.viu.es/diferencias-senal-analogica-digital/
https://proyectojosebritto.jimdo.com/clasificaci%C3%B3n-de-los-sistemas-de-transmisi%C3%B3n/

8. UNIVERSIDAD DE CARTAGENA
INGENIERÍA DE SISTEMAS
(PROGRAMA)
CONCEPTOS DE REDES
(ASIGNATURA)
CONCEPTOS BÁSICOS DE REDES
(TEMA)
LUIS FERNANDO LABARCES CERON
(ESTUDIANTE)
27 08 2017
