El documento describe las diferencias entre señales analógicas y digitales. Las señales analógicas varían de forma continua, mientras que las señales digitales toman valores discretos. Actualmente, muchos sistemas que antes eran analógicos, como fotografías, video y audio, se han convertido a formatos digitales debido a las ventajas del almacenamiento y procesamiento de datos digitales.

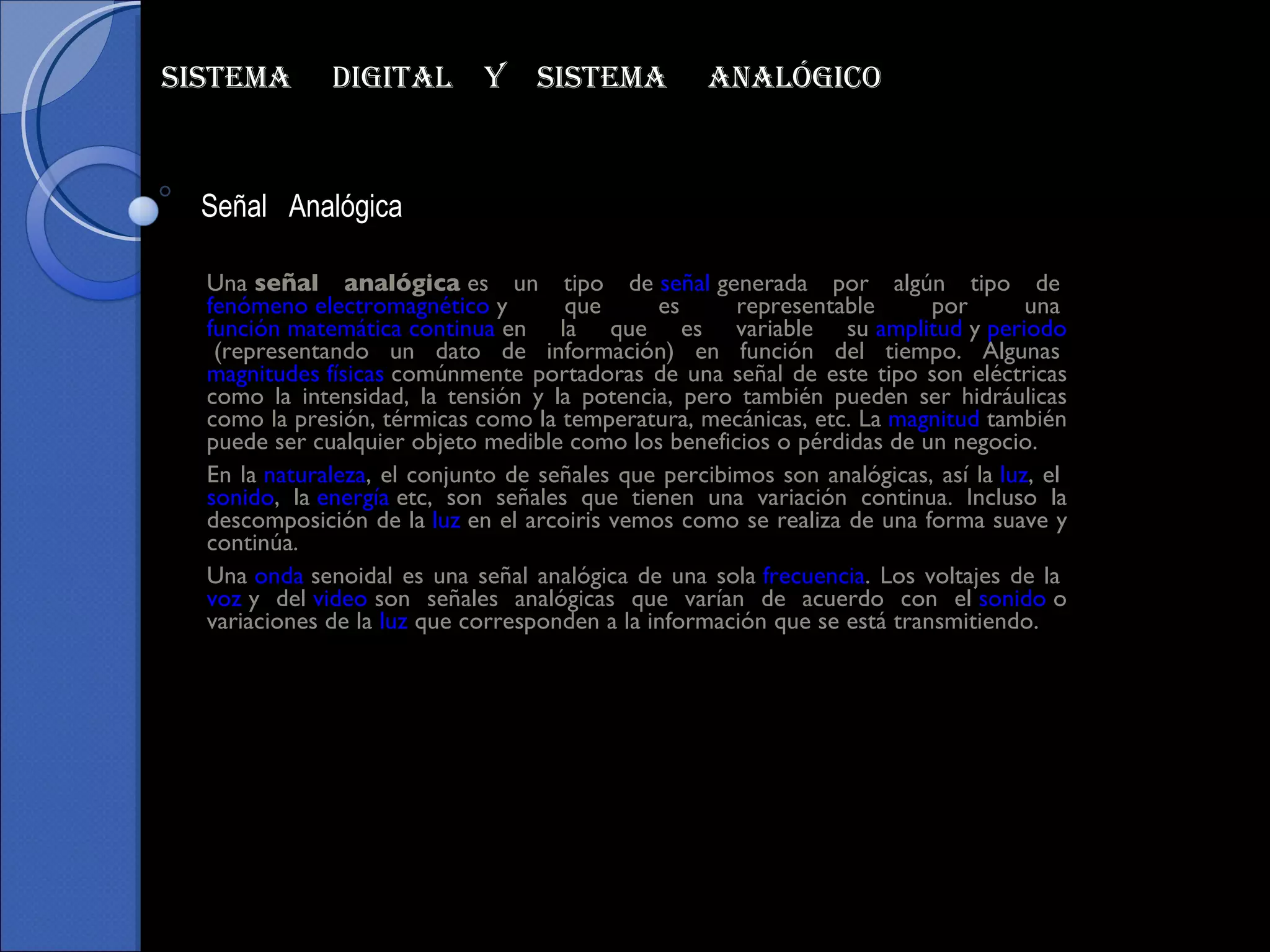

1. Una señal analógica es un tipo de señal generada por algún tipo de fenómeno electromagnético y que es representable por una función matemática continua en la que es variable su amplitud y periodo (representando un dato de información) en función del tiempo. Algunas magnitudes físicas comúnmente portadoras de una señal de este tipo son eléctricas como la intensidad, la tensión y la potencia, pero también pueden ser hidráulicas como la presión, térmicas como la temperatura, mecánicas, etc. La magnitud también puede ser cualquier objeto medible como los beneficios o pérdidas de un negocio. En la naturaleza , el conjunto de señales que percibimos son analógicas, así la luz , el sonido , la energía etc, son señales que tienen una variación continua. Incluso la descomposición de la luz en el arcoiris vemos como se realiza de una forma suave y continúa. Una onda senoidal es una señal analógica de una sola frecuencia . Los voltajes de la voz y del video son señales analógicas que varían de acuerdo con el sonido o variaciones de la luz que corresponden a la información que se está transmitiendo. Sistema Digital y Sistema Analógico Señal Analógica

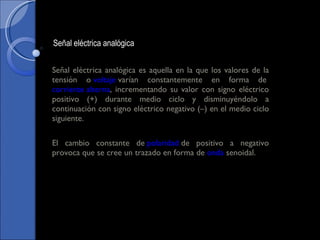

2. Señal eléctrica analógica es aquella en la que los valores de la tensión o voltaje varían constantemente en forma de corriente alterna , incrementando su valor con signo eléctrico positivo (+) durante medio ciclo y disminuyéndolo a continuación con signo eléctrico negativo (–) en el medio ciclo siguiente. El cambio constante de polaridad de positivo a negativo provoca que se cree un trazado en forma de onda senoidal. Señal eléctrica analógica

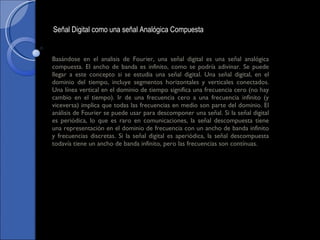

3. Basándose en el analisis de Fourier, una señal digital es una señal analógica compuesta. El ancho de banda es infinito, como se podría adivinar. Se puede llegar a este concepto si se estudia una señal digital. Una señal digital, en el dominio del tiempo, incluye segmentos horizontales y verticales conectados. Una línea vertical en el dominio de tiempo significa una frecuencia cero (no hay cambio en el tiempo). Ir de una frecuencia cero a una frecuencia infinito (y viceversa) implica que todas las frecuencias en medio son parte del dominio. El análisis de Fourier se puede usar para descomponer una señal. Si la señal digital es periódica, lo que es raro en comunicaciones, la señal descompuesta tiene una representación en el dominio de frecuencia con un ancho de banda infinito y frecuencias discretas. Si la señal digital es aperiódica, la señal descompuesta todavía tiene un ancho de banda infinito, pero las frecuencias son contínuas. Señal Digital como una señal Analógica Compuesta

4. Las señales de cualquier circuito o comunicación electrónica son susceptibles de ser modificadas de forma no deseada de diversas maneras mediante el ruido , lo que ocurre siempre en mayor o menor medida. Para solucionar esto la señal suele ser acondicionada antes de ser procesada. La gran desventaja respecto a las señales digitales es que en las señales analógicas cualquier variación en la información es de difícil recuperación, y esta pérdida afecta en gran medida al correcto funcionamiento y rendimiento del dispositivo analógico. Un sistema de control (ya pueda ser un ordenador, etc.) no tiene capacidad alguna para trabajar con señales analógicas, de modo que necesita convertirlas en señales digitales para poder trabajar con ellas. (Véase Conversión analógica-digital ) Desventajas en términos electrónicos

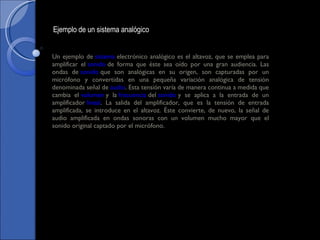

5. Un ejemplo de sistema electrónico analógico es el altavoz, que se emplea para amplificar el sonido de forma que éste sea oído por una gran audiencia. Las ondas de sonido que son analógicas en su origen, son capturadas por un micrófono y convertidas en una pequeña variación analógica de tensión denominada señal de audio . Esta tensión varía de manera continua a medida que cambia el volumen y la frecuencia del sonido y se aplica a la entrada de un amplificador lineal . La salida del amplificador, que es la tensión de entrada amplificada, se introduce en el altavoz. Éste convierte, de nuevo, la señal de audio amplificada en ondas sonoras con un volumen mucho mayor que el sonido original captado por el micrófono. Ejemplo de un sistema analógico

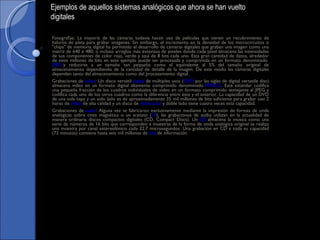

6. Fotografías: La mayoría de las cámaras todavía hacen uso de películas que tienen un recubrimiento de haluros de plata para grabar imágenes. Sin embargo, el incremento en la densidad de los microcircuitos o "chips" de memoria digital ha permitido el desarrollo de cámaras digitales que graban una imagen como una matriz de 640 x 480, o incluso arreglos más extensos de pixeles donde cada pixel almacena las intensidades de sus componentes de color rojo, verde y azul de 8 bits cada uno. Esta gran cantidad de datos, alrededor de siete millones de bits en este ejemplo puede ser procesada y comprimida en un formato denominado JPEG y reducirse a un tamaño tan pequeño como el equivalente al 5% del tamaño original de almacenamiento dependiendo de la cantidad de detalle de la imagen. De este modo las cámaras digitales dependen tanto del almacenamiento como del procesamiento digital. Grabaciones de video : Un disco versátil digital de múltiples usos ( DVD por las siglas de digital versatile disc) almacena video en un formato digital altamente comprimido denominado MPEG-2 . Este estándar codifica una pequeña fracción de los cuadros individuales de video en un formato comprimido semejante al JPEG y codifica cada uno de los otros cuadros como la diferencia entre éste y el anterior. La capacidad de un DVD de una sola capa y un solo lado es de aproximadamente 35 mil millones de bits suficiente para grabar casi 2 horas de video de alta calidad y un disco de doble capa y doble lado tiene cuatro veces esta capacidad. Grabaciones de audio : Alguna vez se fabricaron exclusivamente mediante la impresión de formas de onda analógicas sobre cinta magnética o un acetato ( LP ), las grabaciones de audio utilizan en la actualidad de manera ordinaria discos compactos digitales (CD. Compact Discs). Un CD almacena la música como una serie de números de 16 bits que corresponden a muestras de la forma de onda analógica original se realiza una muestra por canal estereofónico cada 22.7 microsegundos. Una grabación en CD a toda su capacidad (73 minutos) contiene hasta seis mil millones de bits de información Ejemplos de aquellos sistemas analógicos que ahora se han vuelto digitales

7. La señal digital es un tipo de señal generada por algún tipo de fenómeno electromagnético en que cada signo que codifica el contenido de la misma puede ser analizado en término de algunas magnitudes que representan valores discretos , en lugar de valores dentro de un cierto rango. Por ejemplo, el interruptor de la luz sólo puede tomar dos valores o estados: abierto o cerrado, o la misma lámpara: encendida o apagada (véase circuito de conmutación ). Esto no significa que la señal físicamente sea discreta ya que los campos electromagnéticos suelen ser continuos, sino que en general existe una forma de discretizarla unívocamente. Los sistemas digitales , como por ejemplo el ordenador , usan lógica de dos estados representados por dos niveles de tensión eléctrica , uno alto, H y otro bajo, L (de High y Low , respectivamente, en inglés). Por abstracción, dichos estados se sustituyen por ceros y unos, lo que facilita la aplicación de la lógica y la aritmética binaria. Si el nivel alto se representa por 1 y el bajo por 0, se habla de lógica positiva y en caso contrario de lógica negativa. Cabe mencionar que, además de los niveles, en una señal digital están las transiciones de alto a bajo y de bajo a alto, denominadas flanco de bajada y de subida, respectivamente. En la figura se muestra una señal digital donde se identifican los niveles y los flancos. Sistema digita l

8. Es conveniente aclarar que, a pesar de que en los ejemplos señalados el término digital se ha relacionado siempre con dispositivos binarios, no significa que digital y binario sean términos intercambiables. Por ejemplo, si nos fijamos en el código Morse , veremos que en él se utilizan, para el envío de mensajes por telégrafo eléctrico , cinco estados digitales, que son: punto , raya , espacio corto (entre letras), espacio medio (entre palabras) y espacio largo (entre frases) Referido a un aparato o instrumento de medida, decimos que es digital cuando el resultado de la medida se representa en un visualizador mediante números (dígitos) en lugar de hacerlo mediante la posición de una aguja, o cualquier otro indicador, en una escala.

9. Ante la atenuación, puede ser amplificada y reconstruida al mismo tiempo, gracias a los sistemas de regeneración de señales.Cuenta con sistemas de detección y corrección de errores, en la recepción.Facilidad para el procesamiento de la señal. Cualquier operación es fácilmente realizable a través de cualquier software de edición o procesamiento de señal.Permite la generación infinita sin pérdidas de calidad. Esta ventaja sólo es aplicable a los formatos de disco óptico; la cinta magnética digital, aunque en menor medida que la analógica (que sólo soporta como mucho 4 o 5 generaciones), también va perdiendo información con la multigeneración.Las señales digitales se ven menos afectadas a causa del ruido ambiental en comparación con las señales analógicas. Ventajas de las señales digitales

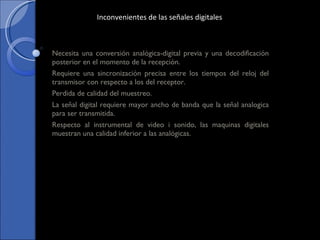

10. Necesita una conversión analógica-digital previa y una decodificación posterior en el momento de la recepción. Requiere una sincronización precisa entre los tiempos del reloj del transmisor con respecto a los del receptor. Perdida de calidad del muestreo. La señal digital requiere mayor ancho de banda que la señal analogica para ser transmitida. Respecto al instrumental de video i sonido, las maquinas digitales muestran una calidad inferior a las analógicas. Inconvenientes de las señales digitales
