1. TEMA 8
RIESGOS GEOLÓGICOS EXTERNOS
CIC JULIO SÁNCHEZ

2. 1. Riesgos geológicos externos
Suponen el mayor gasto económico de un país. Los
gastos de prevención suelen ser bastante inferiores de
los gastos de corrección de daños. Dependen de
diversos factores:
- Naturaleza litológica del subsuelo.
- Existencia de estructuras tectónicas de debilidad
(fracturas, fallas, …).
- Topografía del terreno.
- El clima (condiciona los agentes que actúan).
- Presencia de cubierta vegetal.
- Actuaciones negligentes
CIC JULIO SÁNCHEZ

3. 2.-RIESGOS GEOMORFOLÓGICOS NATURALES E
INDUCIDOS
2.1.- DESPLAZAMIENTOS DE LADERA
Son desplazamientos de los materiales de una ladera a favor de
la gravedad.
1) Factores condicionantes:
a) Litológicos: meteorización, materiales de rocas poco
cohesionados, alternancia en profundidad de estratos de
diferente naturaleza
b) estructurales ( disposición de los planos de los estratos.
Fracturas o fallas)
c) climáticos( hielo-deshielo; lluvias- sequía)
d) hidrológicos ( aumento de la escorrentía, cambios en niveles
CIC JULIO SÁNCHEZ
freáticos)

4. e) topográficos ( pendientes de más del 15% conllevan peligro de
erosión)
f) Ausencia de vegetación
2.-Factores desencadenantes:
a) Naturales. Fuertes precipitaciones, erupciones volcánicas,
terremotos...
b) Inducidos por el hombre
CIC JULIO SÁNCHEZ

5. CIC JULIO SÁNCHEZ

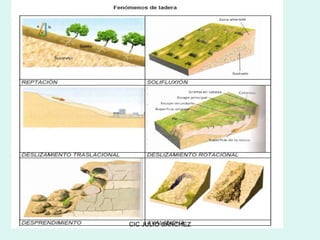

6. TIPOS DE MOVIMIENTOS DE LADERA:
a)Movimientos en masa
1.- Reptación o creep: descenso lento y discontinuo de materiales
que constituyen la capa más superficial del terreno; producida
como suma de dos efectos; uno de expansión ( hidratación) y otro
de retracción ( deshidratación
CIC JULIO SÁNCHEZ

7. 2.- Coladas de barro
Flujo o caída continua o rápida de
materiales como arcillas o limos
sin que haya plano de rotura
3.- Solifluxión: Similar a las
coladas es mucho más lento y
resulta de la combinación de un
movimiento de reptación y otro
de flujo. Suele ocurrir en altas
montañas CIC JULIO SÁNCHEZ

8. 4- Deslizamientos: Son movimientos de rocas o del suelo
ladera abajo sobre una superficie de rotura o de
despegue
Pueden ser traslacionales o rotacionales depende de
cómo sea la superficie de rotura ( paralela o curva)
CIC JULIO SÁNCHEZ

9. b) Desplazamientos de materiales individualizados
1.- Desprendimientos: caída brusca y aislada de fragmentos del
talud ( favorecida por la pendiente, tipo de roca, presencia de
discontinuidades y condiciones de meteorización mecánica)
.
CIC JULIO SÁNCHEZ

10. 2.- Avalanchas: desprendimientos masivos y en seco de
arena o bloques de piedra En estos se incluyen los aludes,
con velocidades de hasta 350 km/h, como riesgo en aumento.
Sus causas:
- Aumento del peso por acumulación de nieve
- Fricción de los cristales y su conversión en nieve polvo
- Introducción de agua entre los cristales
- Viento superior a 5 m/s
- Elevada pendiente (35-50 %)
- Ausencia de vegetación
CIC JULIO SÁNCHEZ

11. CIC JULIO SÁNCHEZ

12. Predicción:
- detectar la inestabilidad y sus posibles causas mediante la
observación de señales indicadoras como formas de erosión (grietas
en el terreno) , formas de depósito( derrubios en el pie del talud),
anomalías en la forma de la ladera, deformaciones en vegetación
- analizar los factores que pueden causarlos( climatológicos,
topográficos, estructurales, presencia de vegetación)
-mapas de peligrosidad
-Realizar imágenes por satélite junto con los datos anteriores y
elaborar un Sistema de información geográfico (SIG) específico a
partir del cual elaborar mapas de riesgo
-Elaborar simulaciones para evaluar el comportamiento del terreno
CIC JULIO SÁNCHEZ

13. Medidas correctoras
-modificar la geometría de los taludes( rebajando la pendiente)
- construir drenajes ( zanjas, cunetas pozos)
-revegetación de los taludes para evitar la escorrentía
-medidas de contención: muros de hormigón, redes, anclajes...
- Aumentando la resistencia del terreno ( inyección de sustancias o
anclaje con barras de acero)
CIC JULIO SÁNCHEZ

14. CIC JULIO SÁNCHEZ

15. 2.2.- SUBSIDENCIAS Y COLAPSOS
Son hundimientos del terreno tanto de origen natural como inducidos
por la actividad humana. Si son lentos reciben el nombre de
subsidencia y si son bruscos reciben el nombre de colapsos
Pueden deberse a:
Actividades mineras
extracción de fluidos ( agua y
petróleo)
fenómenos de licuefacción
Hundimientos por la disolución
de calizas o yesos (terrenos
karsticos)
CIC JULIO SÁNCHEZ

16. Sistemas karsticos son todos aquellos fenómenos de erosión
transporte y sedimentación que tengan lugar sobre rocas solubles;
calizas, yesos, conglomerados o areniscas
Las calizas son solubles
en aguas ricas en ácido
carbónico (CO2) . Dan
lugar a formaciones
como:
lapiaces: acanaladuras,
surcos, hendiduras
desarrolladas en las
superficies de la rocas
cuando están
descubiertas de
vegetación CIC JULIO SÁNCHEZ

17. Dolinas: Son depresiones de forma aproximadamente cónica y fondo
plano que conecta aguas superficiales y subterráneas
Uvalas: Son varias dolinas unidas entre sí que generan depresiones
amplias cerradas y de fondo plano
Poljes: son grandes depresiones de origen mixto cuyo fondo plano
está relleno de materiales de deposición aluviales
CIC JULIO SÁNCHEZ

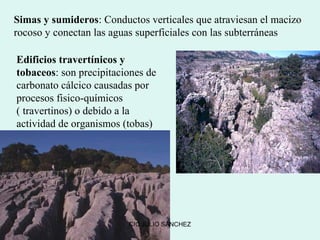

18. Simas y sumideros: Conductos verticales que atraviesan el macizo
rocoso y conectan las aguas superficiales con las subterráneas
Edificios travertínicos y
tobaceos: son precipitaciones de
carbonato cálcico causadas por
procesos fisico-químicos
( travertinos) o debido a la
actividad de organismos (tobas)
CIC JULIO SÁNCHEZ

19. Cavernas o galerias: producidos por la disolución y ensachamiento
de diaclasas debido a la acción del agua; forma estalactitas ( penden
del techo), estalagmitas ( originadas en el suelo) y columnas ( unión
de ambas)
Estos sistemas son muy abundantes en España, el 30 % del
territorio está formado por calizas
Para hacer frente a este tipo de riesgos:
Estudios geológicos
Mapas de riesgo - ordenación del territorio
relleno de cavidades
2.3.- SUELOS EXPANSIVOS
Se produce cuando los suelos están constituidos por arcillas, margas
o limos arcillosos o por anhidritas SÁNCHEZ
CIC JULIO

20. Estos materiales se hinchan cuando se hidratan y se agrietan
cuando se secan; dando lugar a pérdida de asentamiento de
cimientos y muros, deformaciones en aceras, movimientos de
ladera
Las causas pueden ser
- naturales: Alternancia de épocas de lluvia y sequía
-inducidas por el hombre: sobreexplotación de acuíferos, por
exceso de riego o por fugas en cañerías
Métodos de predicción:
a) señales en el terreno ( barro pegajoso, suelo de color grisáceo,
verdoso o rojizo, persistencia de huellas)
b) datos técnicos ( conocimiento del suelo, condiciones
climáticas, pendientes, redes de drenaje)
CIC JULIO SÁNCHEZ

21. Medidas preventivas:
a) no estructurales. Mapas de riesgo -ordenación del teritorio
b) estructurales:
Estabilización de suelos arcillosos
Excavaciones y relleno con materiales resistentes
Cimentación hasta capas estables del terreno
Dejar cámaras de aire en los cimientos para facilitar la evaporación
del agua
Impermeabilización alrededor de las viviendas
3.- INUNDACIONES
Constituye el riesgo más destructivo en España
CIC JULIO SÁNCHEZ

22. Causas:
· Huracanes
· Lluvias torrenciales
· rápida fusión de las nieves
· Obstáculos en la desembocadura de los ríos
· Obstrucción de cauces por avalanchas o deslizamientos
· rotura de presas
· Por marejadas
· Por Tsunamis
Las avenidas (cauces de aguas continentales) pueden ser de dos
tipos:a) torrenciales: Originadas en los torrentes, cauces secos
excavados por el agua en laderas con mucha pendiente
CIC JULIO SÁNCHEZ

23. Sólo llevan agua esporádicamente, tras las lluvias torrenciales o en
las épocas de deshielo
En un torrente se distinguen tres
partes:
Cuenca de recepción: lugar donde
se produce el agrupamiento de
las aguas
Canal de desagüe por donde circula
el agua . Suele tener gran
pendiente
Cono de deyección: donde se
depositan los materiales
transportados. A veces es un Debido a la velocidad a la
canal de mayor tamaño y fondo que circula el agua las
plano que recibe el nombre de inundaciones son muy
rambla ( mediterráneo) oJULIO SÁNCHEZ
CIC de peligrosas y repentinas
barranco en Canarias

24. CIC JULIO SÁNCHEZ

25. b) Fluviales: originadas por los ríos
Las inundaciones de los ríos forman parte de su dinámica natural,
estando reguladas por su propia cuenca , gracias a la existencia de
llanuras de inundación o vegas, amplios valles de fondo plano
ocupados por sedimentos que cuando llega la avenida sirve para
disipar la energía del agua por pérdida de velocidad
CIC JULIO SÁNCHEZ

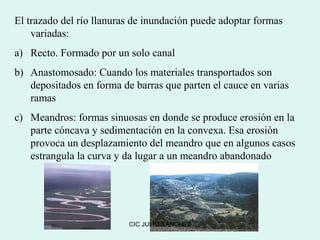

26. El trazado del río llanuras de inundación puede adoptar formas
variadas:
a) Recto. Formado por un solo canal
b) Anastomosado: Cuando los materiales transportados son
depositados en forma de barras que parten el cauce en varias
ramas
c) Meandros: formas sinuosas en donde se produce erosión en la
parte cóncava y sedimentación en la convexa. Esa erosión
provoca un desplazamiento del meandro que en algunos casos
estrangula la curva y da lugar a un meandro abandonado
CIC JULIO SÁNCHEZ

27. La mayoría de los ríos de las
zonas templadas presentan una
serie de escalones planos
situados a diferentes alturas ,
que son paralelos al cauce del
río, las terrazas aluviales. Se
forman cuando al aumentar la
capacidad erosiva del río , este
excava el fondo de su cauce y
se encaja en sus propios
sedimentos, generando una Las variaciones en la capacidad
nueva llanura de inundación y de erosión se basa en las
abandonando la antigua a un fluctuaciones del caudal en las
nivel más alto glaciaciones del cuaternario
(período cálido depósito de
sedimentos y en el glacial
erosiona)
CIC JULIO SÁNCHEZ

28. La peligrosidad de una inundación depende de las siguientes
variables:
a) Velocidad de la corriente que a su vez depende de la pendiente
b) Caudal ( volumen de agua que atraviesa una sección de la
corriente por unidad de tiempo) que a su vez depende:
1) Intensidad de las precipitaciones: se consideran torrenciales
si el agua caída en 24 horas supera los 200l/m2
2) Las estaciones : se observa en un hidrograma ( representa las
variaciones medias del caudal a lo largo del año)
3) Infiltración: al aumentar disminuye la escorrentía y por tanto
el caudal del río. La infiltración aumenta con la vegetación
El aumento de vegetación aumenta el
tiempo de respuesta y reduce el caudal punta
CIC JULIO SÁNCHEZ

29. Predicción de inundaciones:
a) Previsiones meteorológicas
b) Diagramas de variación de caudal: son cíclicas y por tanto
predecibles
c) Elaboración de mapas de riesgo
Prevención:
a) Soluciones estructurales
1) Construcción de diques
2) Aumento de la capacidad del cauce ( ensanchamiento lateral
o dragado del fondo)
3) desvío de cauces
4) medidas de laminaciónJULIO SÁNCHEZ
CIC ( construcción de embalses)

30. 5) Reforestación y conservación del suelo
6) Estaciones de control
b) Soluciones no estructurales ( reducen la vulnerabilidad)
1) Ordenación del territorio. Existen unas leyes que limitan o
prohíben determinados usos en las zonas de riesgo:
- Zona de Servidumbre: 5 metros de anchura a cada lado del
cauce donde esta prohibido toda construcción o cultivo, salvo
autorización
- Zona de policía o de
restricción I hasta los 100
m. se permite los usos
agrícolas aunque sin
alteración del relieve
CIC JULIO SÁNCHEZ

31. Zona inundable: Zonas en las que la probabilidad de inundación
sea de 1/500 donde se establece alguna norma de restricción
2) Seguros y ayudas públicas
3) Planes de protección civil
4) Modelos de simulación de avenidas
4,. RIESGOS MIXTOS: EROSIÓN/SEDIMENTACIÓN EN
LAS ZONAS CONTINENTALES
Los procesos naturales de erosión/ sedimentación pueden verse
alterados por las actividades humanas como con la
deforestación, la minería a cielo abierto o prácticas agrícolas
inadecuadas que aceleran estos procesos o la construcción de
embalses que los retardan
CIC JULIO SÁNCHEZ

32. Todos los ríos tienden a alcanzar su perfil de equilibrio; en el cual
se invierte toda la energía cinética en vencer el rozamiento y
transportar materiales . Para alcanzar dicho objetivo , han de
reducir la pendiente por la que circulan hasta igualar su altura a la
de su extremo más bajo , denominado nivel de base que puede ser
absoluto o principal ( nivel del mar) o local (lago u otro río)
CIC JULIO SÁNCHEZ

33. Si el nivel de base desciende el río tiende a alcanzar un nuevo
nivel de base excavando y profundizando en su cauce mediante
erosión remontante
Si el nivel de base asciende , la velocidad de corriente se
reduciría bruscamente en la desembocadura, lo que daría lugar a
una intensa sedimentación que rellenaría el lecho del río y
aumentaría su nivel ( proceso conocido como agradación).
Puede causar daños en construcciones , cultivos y distintos
ecosistemas
Estas alteraciones del nivel de base tienen mucho que ver con la
construcción de embalses que pueden modificar estos niveles
por creación de niveles locales
CIC JULIO SÁNCHEZ

34. 5 .- RIESGOS MIXTOS ASOCIADOS A LA DINÁMICA
LITORAL
Además de las inundaciones los principales riesgos asociados a
la dinámica costera son:
1.- Derivados del retroceso del acantilado: la acción erosiva de
las olas se concentra sobre el acantilado y puede derrumbar las
construcciones situadas sobre el mismo
CIC JULIO SÁNCHEZ

35. 2.- Interrupción de la corriente de deriva
La corriente de deriva circula paralela a la costa y se genera por
la incidencia normalmente oblicua del oleaje sobre la costa ( en
función de los vientos dominantes)
Traslada los materiales resultantes de la erosión del acantilado y
los aportados por los ríos en su desembocadura a lo largo de toda
la costa
La sedimentación tiene lugar en los entrantes (playas) , en los
bordes de los mismos (flecha litoral) que al crecer pueden
provocar el cierre de las bahías y su transformación en
albuferas.
CIC JULIO SÁNCHEZ

36. Si éstas se van rellenando de fango acaban por colmatarse y se
transforman en marismas. Si una flecha litoral une la costa con
un islote se forma un tómbolo
Todas la intervenciones humanas que interrumpan o alteren las
corrientes de deriva dan lugar a cambios en los procesos de erosión
sedimentación
CIC JULIO SÁNCHEZ

37. .La construcción de espigones con el fin de crear playas
artificiales y la instalación de puertos deportivos, muelles
comerciales o pesqueros
En todos estos casos se produce una brusca sedimentación en la
zona anterior al obstáculo lo que da lugar a la formación de una
playa y detrás de la estructura se produce una intensa erosión al
circular agua sin sedimentos
CIC JULIO SÁNCHEZ

38. 3.- Alteraciones de la dinámica de los deltas
Los deltas se generan por acumulación de
sedimentos transportados por los ríos en los
lugares donde no exista una corriente de
deriva demasiado intensa. Cualquier
alteración en la dinámica costera o fluvial
( deforestación o creación de embalses)
puede originar graves modificaciones en los
deltas
4.- Eliminación de arenas del sistema costero: la extracción de arena
de las playas para construcción conduce a un incremento de la erosión
costera debido a la eliminación de la reserva de arena de la propia
playa para su regeneración tras un temporal
CIC JULIO SÁNCHEZ

39. 5.- regeneración de playas o creación de otras nuevas: se leva a
cabo con arenas procedentes del dragado de los fondos o de
las desembocaduras de los ríos provocando alteraciones en
la dinámica costera
Todas las intervenciones humanas en los procesos de
erosión/sedimentación dan lugar a dos tipos de efectos:
a) progradación: o avance de la costa por aumento de la
sedimentación lo que da lugar a colmatación de los
estuarios, crecimiento de los deltas, mayor aporte de arena a
las playas…
b) Regresión : retroceso de las costas por erosión
CIC JULIO SÁNCHEZ

40. CIC JULIO SÁNCHEZ

41. Prevención de riesgos costeros:
1.-Medidas estructurales:
Construcción de rompeolas, espigones y muros
2.- No estructurales:
Mapas de peligrosidad
ordenación del territorio por la que se establece:
Son bienes de dominio público todos los lugares comprendidos
entre los límites de la bajamar hasta el lugar de la costa
susceptible de ser alcanzado por las olas en los mayores
temporales
Además se establece dos zonas:
CIC JULIO SÁNCHEZ

42. -Zona de servidumbre de protección que se extiende 100 m tierra
adentro en la que existe prohibición total para cualquier uso, salvo
instalaciones de utilidad pública o instalaciones deportivas al aire
libre. Dentro a su vez existen otras dos libres y gratuitas
· Servidumbre de paso paralela a la costa y situada en los
primeros 6m próximos al mar
· Otra perpendicular que sirve de acceso al mar
-Zona de influencia Que se extiende hasta 500m en las que existe
unas normas de ordenación urbanística permitiendo la
construcción de aparcamientos y edificios que se adapten a la
legislación urbanística local
CIC JULIO SÁNCHEZ

43. 6.- RIESGOS POR DESPLAZAMIENTOS DE DUNAS
Las dunas son acumulaciones de arena en forma de montículos
constituidos por la acción del viento
En España sólo es significativo en lugares muy localizados como
Doñana. Sin embargo en otros países pueden provocar el
enterramiento de viviendas y cultivos
Predicciön : por medio de fotos por satélite
Prevención: Instalación de empalizadas o mediante la plantación
de vegetación que impida el avance de la duna
CIC JULIO SÁNCHEZ
