1. TEMA 3

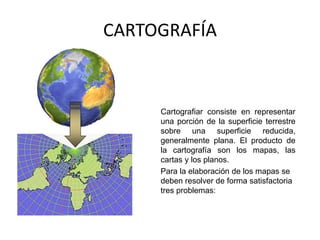

2. CARTOGRAFÍA
Cartografiar consiste en representar
una porción de la superficie terrestre
sobre una superficie reducida,
generalmente plana. El producto de
la cartografía son los mapas, las
cartas y los planos.
Para la elaboración de los mapas se
deben resolver de forma satisfactoria
tres problemas:

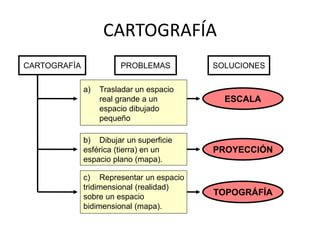

3. CARTOGRAFÍA
CARTOGRAFÍA
b) Dibujar un superficie
esférica (tierra) en un
espacio plano (mapa).
a) Trasladar un espacio
real grande a un
espacio dibujado
pequeño
c) Representar un espacio
tridimensional (realidad)
sobre un espacio
bidimensional (mapa).
PROBLEMAS SOLUCIONES
ESCALA
PROYECCIÓN
TOPOGRÁFÍA

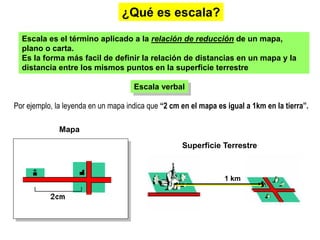

4. Por ejemplo, la leyenda en un mapa indica que “2 cm en el mapa es igual a 1km en la tierra”.
¿Qué es escala?
Escala es el término aplicado a la relación de reducción de un mapa,
plano o carta.
Es la forma más facil de definir la relación de distancias en un mapa y la
distancia entre los mismos puntos en la superficie terrestre
Escala verbal
Mapa
Superficie Terrestre
1 km

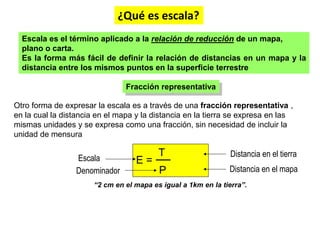

5. Otro forma de expresar la escala es a través de una fracción representativa ,
en la cual la distancia en el mapa y la distancia en la tierra se expresa en las
mismas unidades y se expresa como una fracción, sin necesidad de incluir la
unidad de mensura
Escala es el término aplicado a la relación de reducción de un mapa,
plano o carta.
Es la forma más fácil de definir la relación de distancias en un mapa y la
distancia entre los mismos puntos en la superficie terrestre
Fracción representativa
T
P
E =
Escala
Denominador
Distancia en el tierra
Distancia en el mapa
“2 cm en el mapa es igual a 1km en la tierra”.
¿Qué es escala?

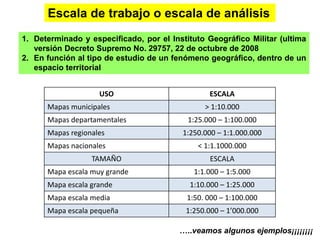

6. Escala de trabajo o escala de análisis
1. Determinado y especificado, por el Instituto Geográfico Militar (ultima
versión Decreto Supremo No. 29757, 22 de octubre de 2008
2. En función al tipo de estudio de un fenómeno geográfico, dentro de un
espacio territorial
USO ESCALA
Mapas municipales > 1:10.000
Mapas departamentales 1:25.000 – 1:100.000
Mapas regionales 1:250.000 – 1:1.000.000
Mapas nacionales < 1:1.1000.000
TAMAÑO ESCALA
Mapa escala muy grande 1:1.000 – 1:5.000
Mapa escala grande 1:10.000 – 1:25.000
Mapa escala media 1:50. 000 – 1:100.000
Mapa escala pequeña 1:250.000 – 1’000.000
…..veamos algunos ejemplos¡¡¡¡¡¡¡¡

7. Escala Nacional
- Menor de 1:1.000.000,
cubriendo el país
completo.
- Los mapas en esta
escala frecuentemente se
elaboran para ser
incluidos en los atlas
nacionales.

8. Escala Regional
- Entre 1:100.000 y 1:1.000.000,
cubriendo una cuenca
de área grande, o una
unidad política
territorial.
- Los mapas a esta escala
generalmente se elaboran en las
fases de reconocimiento de los
proyectos de planeación
biofísico, recursos
naturales y de medio
ambiente, o proyectos
de desarrollo agrícola.

9. Escala Departamental
- Entre 1:25.000 y 1:1.00.000,
cubriendo un área
departamental.
- Los mapas a esta escala
generalmente se elaboran en las
fases de reconocimiento de los
proyectos de planeación
de diagnostico biofísico,
recursos naturales y de
medio ambiente, o
proyectos de desarrollo
agrícola.

10. Escala Municipal
- Entre 1:10.000 y 1:25.000,
cubriendo un
municipio o (parte
de ) una ciudad.
- Son utilizados para la
prevención de desastres y la
generación de mapas de
riesgos, así como las fases
de diseño de los trabajos
de ingeniería .

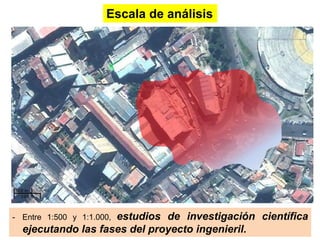

11. Escala de análisis
- Entre 1:500 y 1:1.000, estudios de investigación científica
ejecutando las fases del proyecto ingenieril.

12. Ejemplo de análisis:
Mapa de Riesgo en la ciudad de La Paz

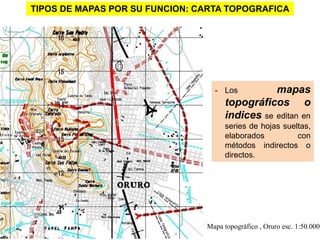

13. TIPOS DE MAPAS POR SU FUNCION: CARTA TOPOGRAFICA
- Los mapas
topográficos o
indices se editan en
series de hojas sueltas,
elaborados con
métodos indirectos o
directos.
Mapa topográfico , Oruro esc. 1:50.000

14. TIPOS DE MAPAS POR SU FUNCION:
CARTA DE NAVEGACION NAUTICA
Carta náutica, Río Beni Escala 1:50.000
- Señalización de costas
- Cartas de puertos
- Mapas batimétricos

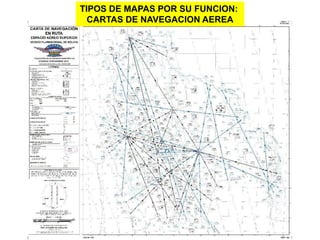

15. TIPOS DE MAPAS POR SU FUNCION:
CARTAS DE NAVEGACION AEREA

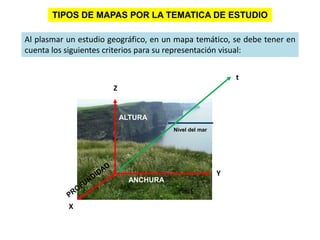

16. TIPOS DE MAPAS POR LA TEMATICA DE ESTUDIO
ANCHURA
Nivel del mar
ALTURA
Al plasmar un estudio geográfico, en un mapa temático, se debe tener en
cuenta los siguientes criterios para su representación visual:
X
Y
Z
t

17. SE DISEÑA A PARTIR DE INFORMACION GEOGRAFICA

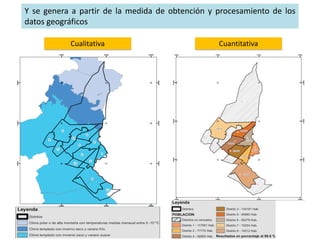

18. Cualitativa Cuantitativa
Y se genera a partir de la medida de obtención y procesamiento de los
datos geográficos

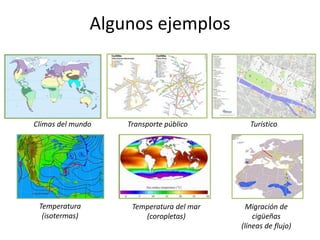

19. Algunos ejemplos
Climas del mundo
Temperatura del mar
(coropletas)
Temperatura
(isotermas)
Transporte público
Migración de
cigüeñas
(líneas de flujo)
Turístico

20. ELEMENTOS BASICOS DE UN MAPA
1
2
3
4
5
5
6
TITULO
FUENTES Y
REFERENCIAS
MAPA DE
UBICACION
ESCALA GRAFICA Y
NUMERICALEYENDA
RETICULA O
GRILLA DE
COORDENADAS
NORTE
MAGNETICO
6

21. Tamaño de los mapas
22
• El tamaño de los mapas esta sujeto
a las dimensiones de las hojas de
papel.
• El formato estándar empleado en
cartografía Boliviana y avalado por
la Organización Internacional para
la Normalización es el ISO
216.
• Este formato divide sucesivamente
la plancha de papel AO (841x1189
mm) en dos partes con el fin de
obtener los formatos A1, A2, A3,
etc.
Formatos norma ISO 216:2007

22. LECTURA DE CARTAS Y
TRANSFORMACION DE COORDENADAS
Actividad 1. Selección de los vértices de la poligonal
Cada grupo seleccionará (n +1) vértices en la carta topográfica 1:250.000,
(donde n = cantidad de alumnos que integran el grupo), estos vértices
corresponderán a puntos bien identificados de poblaciones o puntos
característicos de un sector de la carta a escala 1:250.000, separados entre sí
una distancia tal que puedan entrar en una fotocopia formato A4, incluidos dos
bordes de la hoja topográfica donde se puedan apreciar las coordenadas Norte
y Este correspondiente.

23. Actividad 1. Selección de los vértices de la poligonal
P2
P1
P1
P2
P1
P3
P3

24. Actividades
Actividad 2. Información de la carta topográfica
Se registrará la información de los datos correspondiente a la carta topográficas
1:50.000 de acuerdo al detalle indicado en la Planilla 1.
Carta Escala 1:50.000
Nombre de la Hoja:
Código:
Coordenadas Geodésicas de los extremos
Latitud Longitud
NW
NE
SE
SW
Sistema Geodésico de
Referencia:
Datum Horizontal
Elipsoide:
Proyección y Cuadrícula:
Datum Vertical:
Fotografía:
Impresión:
Zona UTM
MC zona UTM
6341- I
COCHABAMBA
17º 20´ S 66º 15´ W
17º 20´ S 66º 00´ W
17º 30´ S 66º 00´ W
17º 30´ S 66º 15´ W
PSAD56
LA CANOA - VENEZUELA
INTERNACIONAL
UTM – Cada 1000 m
nmm - Arica
Sep 61 – Oct 62
Ago 85
19
69º W

25. Actividades
Actividad 5. Determinación de las coordenadas de los vértices
Por medidas en la carta topográfica se determinará las coordenadas planas UTM-
PSAD56 y la cota da los puntos seleccionados, las que se volcarán al formato de
la Planilla 2.
Vértice Denominación Coordenadas Planas UTM-PSAD56 Coordenadas Planas UTM-WGS84 Diferencia PSAD56 - WGS84
Norte Este Norte Este Norte Este
Planilla 2 - Coordenadas planas de los puntos de la Poligonal
750 m 320 m
P1 Tiquipaya 8081320 795750

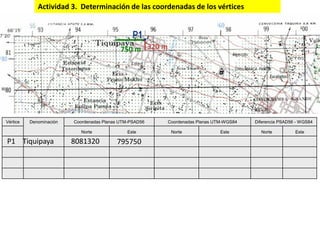

Actividad 3. Determinación de las coordenadas de los vértices
