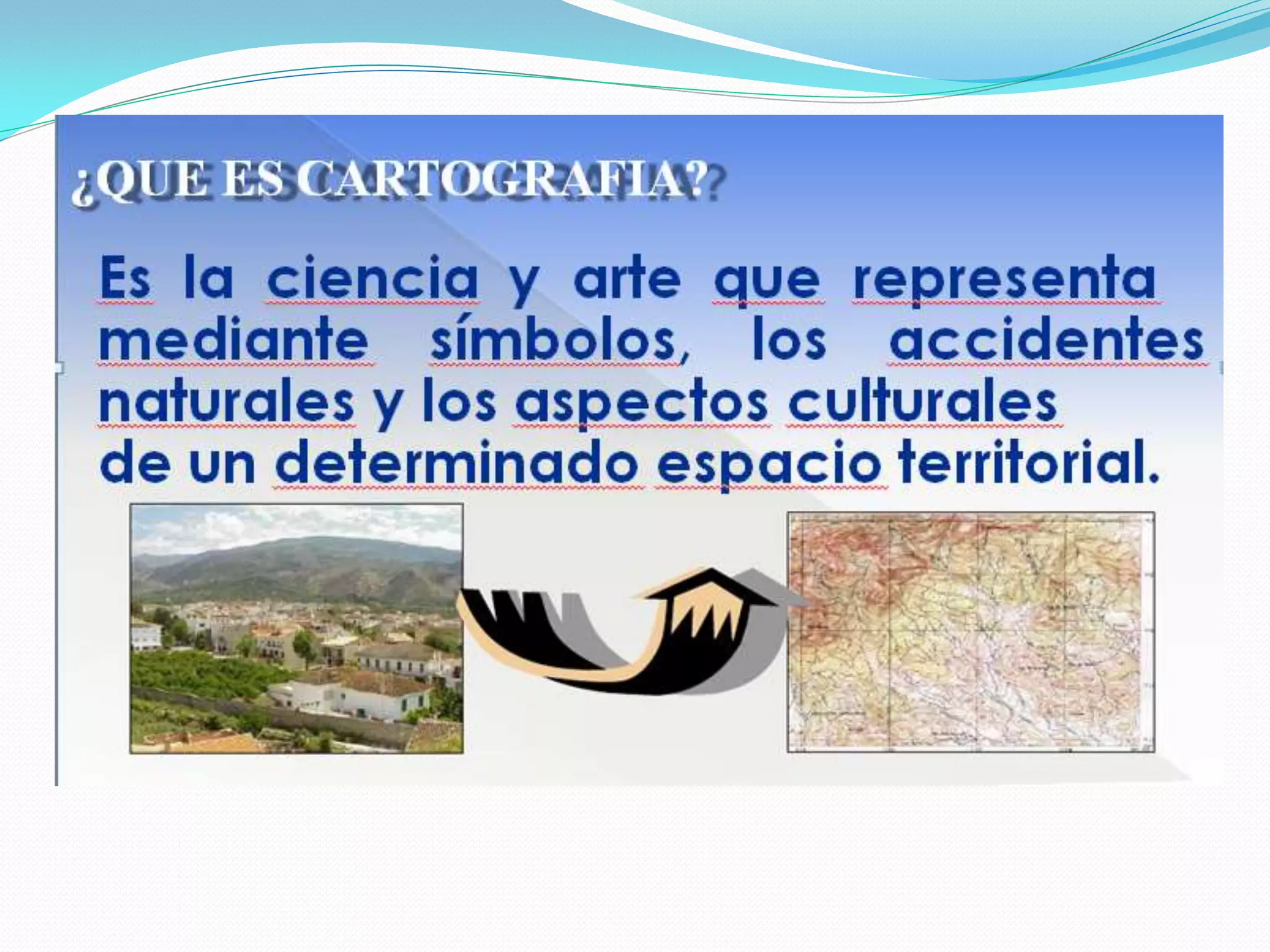

2. Tipos de cartografía

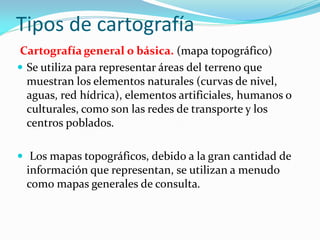

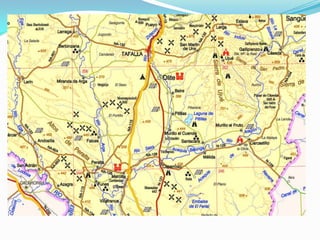

Cartografía general o básica. (mapa topográfico)
 Se utiliza para representar áreas del terreno que
muestran los elementos naturales (curvas de nivel,
aguas, red hídrica), elementos artificiales, humanos o
culturales, como son las redes de transporte y los
centros poblados.
 Los mapas topográficos, debido a la gran cantidad de
información que representan, se utilizan a menudo
como mapas generales de consulta.

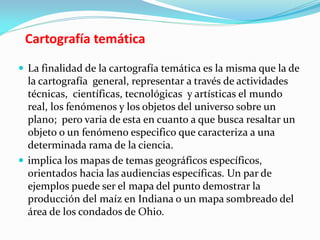

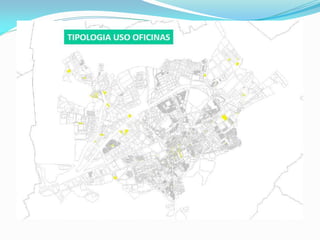

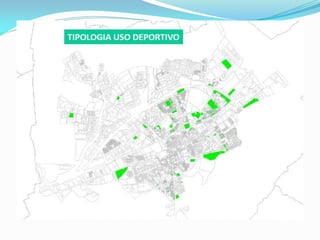

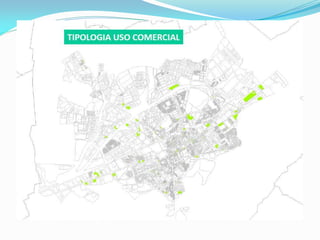

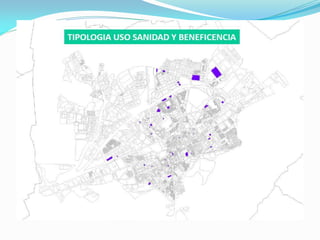

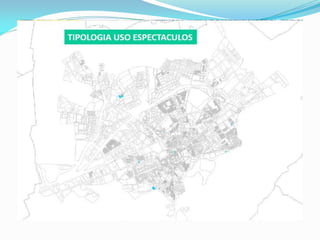

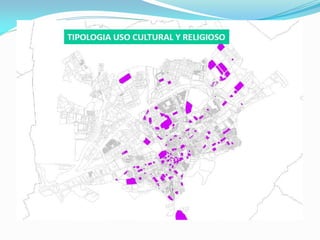

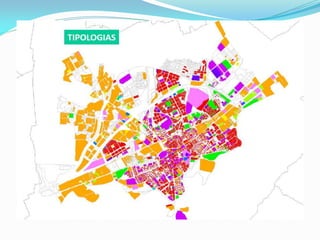

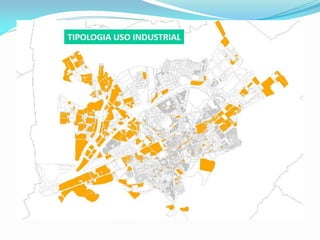

4. Cartografía temática
 La finalidad de la cartografía temática es la misma que la de
la cartografía general, representar a través de actividades
técnicas, científicas, tecnológicas y artísticas el mundo
real, los fenómenos y los objetos del universo sobre un
plano; pero varia de esta en cuanto a que busca resaltar un
objeto o un fenómeno especifico que caracteriza a una
determinada rama de la ciencia.
 implica los mapas de temas geográficos específicos,
orientados hacia las audiencias específicas. Un par de
ejemplos puede ser el mapa del punto demostrar la
producción del maíz en Indiana o un mapa sombreado del
área de los condados de Ohio.

14. ¿PARA QUE ES UTIL LA CARTOGRAFIA?
El desarrollo Nacional
 Utilización racional de recursos
 Situación de las tenencias de tierras
 Mercado inmobiliario.
 Proyectos de inversion publicas y privadas.
 Titulación de Tierras
 Proyectos Mineros y derechos de
servidumbres
  Redes de agua, desagüe, luz.
  Otros etc.
La defensa nacional
 Afrontar las amenazas externas
 Mantener el orden interno
 Salvaguardar los recursos ecológicos
 Afrontar organizadamente los desastres
naturales.
“El desarrollo de un país se mide por el
desarrollo de su cartografía”
ONU

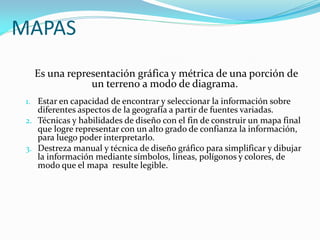

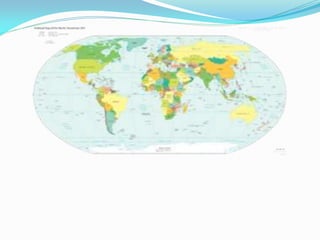

15. MAPAS
Es una representación gráfica y métrica de una porción de
un terreno a modo de diagrama.
1. Estar en capacidad de encontrar y seleccionar la información sobre
diferentes aspectos de la geografía a partir de fuentes variadas.
2. Técnicas y habilidades de diseño con el fin de construir un mapa final
que logre representar con un alto grado de confianza la información,
para luego poder interpretarlo.
3. Destreza manual y técnica de diseño gráfico para simplificar y dibujar
la información mediante símbolos, líneas, polígonos y colores, de
modo que el mapa resulte legible.

17. AREAS
Es una medida de extensión de una
superficie, expresada en unidades de medida
denominadas Unidades de superficie.
Se dibuja a escala la poligonal sobre el papel, se
determina el área de un cuadradito de 5 mm según la
escala utilizada, se cuentan los cuadros completos y se
multiplica por el área de un cuadradito, se cuentan los
incompletos y se multiplica por la mitad del área de
dicho cuadradito, la suma de ambos resultados es el
área de la poligonal.

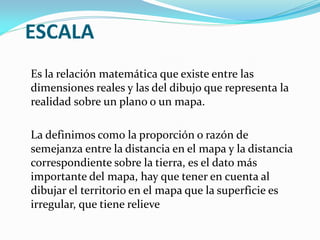

19. ESCALA
Es la relación matemática que existe entre las
dimensiones reales y las del dibujo que representa la
realidad sobre un plano o un mapa.
La definimos como la proporción o razón de
semejanza entre la distancia en el mapa y la distancia
correspondiente sobre la tierra, es el dato más
importante del mapa, hay que tener en cuenta al
dibujar el territorio en el mapa que la superficie es
irregular, que tiene relieve

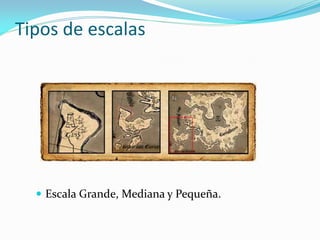

20. Tipos de escalas
 Escala Grande, Mediana y Pequeña.

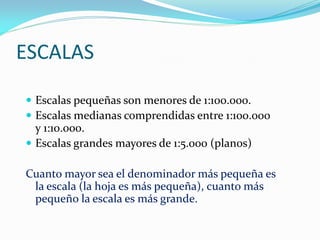

21. ESCALAS
 Escalas pequeñas son menores de 1:100.000.
 Escalas medianas comprendidas entre 1:100.000
y 1:10.000.
 Escalas grandes mayores de 1:5.000 (planos)
Cuanto mayor sea el denominador más pequeña es
la escala (la hoja es más pequeña), cuanto más
pequeño la escala es más grande.

22. EJEMPLO
si tenemos las siguientes escalas:
1:10
1:100
La más chica es 1:100 porque eso quiere decir que el objeto real ha sido
disminuido 100 veces, en cambio en una escala 1:10 el objeto solo ha sido
disminuido 10 veces por lo tanto si tenemos un objeto disminuido 100 veces
será más chico que uno disminuido 10 veces.
Entonces cuanto más grande es el denominador más chica es la escala y los
detalles son menos apreciables y abarca más superficie mostrada en el mapa, y
cuanto más pequeño es el denominador más grande es el detalle observado
pero por supuesto menor la superficie abarcada en un mapa con respecto a la
realidad.

23. Escala = Distancia en el mapa/Distancia en la
Tierra = 1/E.
Es aquella fracción donde ponemos el
numerador un 1, por ejemplo: 1:250.000 1cm.
en el mapa representa 250.000 en la realidad.
EJERCICIO

24. EJERCICIO 1
En una escala 1:50.000 la
distancia entre A y B es de 4,3
cm. ¿Qué distancia en Km. hay
en la realidad?

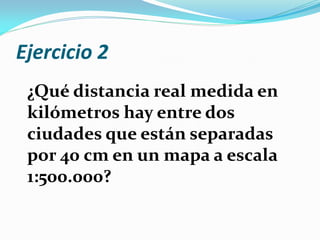

25. Ejercicio 2
¿Qué distancia real medida en
kilómetros hay entre dos
ciudades que están separadas
por 40 cm en un mapa a escala
1:500.000?

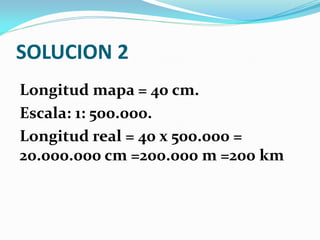

26. SOLUCION 2
Longitud mapa = 40 cm.
Escala: 1: 500.000.
Longitud real = 40 x 500.000 =
20.000.000 cm =200.000 m =200 km

27. Ejercicio 3
En un mapa la distancia entre dos
puntos es de 50 cm y en la
realidad es de 5.000 m ¿cuál es la
escala del mapa?

28. SOLUCION 3
 Longitud mapa 50 cm. Longitud real 5.000
m = 500.000 cm. Escala = 500.000 x 1 : 50
=10.000. Escala numérica = 1:10.000

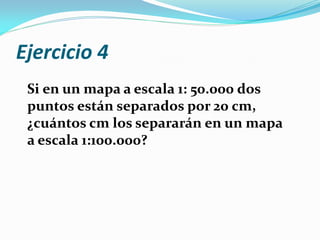

29. Ejercicio 4
Si en un mapa a escala 1: 50.000 dos
puntos están separados por 20 cm,
¿cuántos cm los separarán en un mapa
a escala 1:100.000?

30. SOLUCION 4
Las distancias aumentan o disminuyen en la
misma proporción que la escala, es decir, 10
cm. Longitud real= 50.000 x 20 cm= 1.000.000 cm
= 10 km. En una escala 1:100.000, longitud mapa
=1.000.000 cm : 100.000 = 10 cm

31. COMO SE GENERA LA
CARTOGRAFIA

32. LIDAR
Light Detection and Ranging
Detección y Alcance con Luz

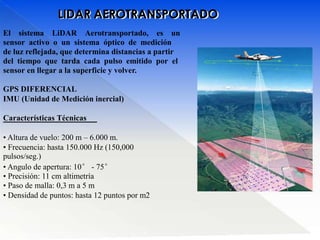

33. LIDAR AEROTRANSPORTADO
El sistema LiDAR Aerotransportado, es un
sensor activo o un sistema óptico de medición
de luz reflejada, que determina distancias a partir
del tiempo que tarda cada pulso emitido por el
sensor en llegar a la superficie y volver.
GPS DIFERENCIAL
IMU (Unidad de Medición inercial)
Características Técnicas
• Altura de vuelo: 200 m – 6.000 m.
• Frecuencia: hasta 150.000 Hz (150,000
pulsos/seg.)
• Angulo de apertura: 10° - 75°
• Precisión: 11 cm altimetría
• Paso de malla: 0,3 m a 5 m
• Densidad de puntos: hasta 12 puntos por m2

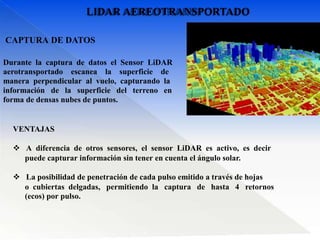

34. Durante la captura de datos el Sensor LiDAR
aerotransportado escanea la superficie de
manera perpendicular al vuelo, capturando la
información de la superficie del terreno en
forma de densas nubes de puntos.
CAPTURA DE DATOS
VENTAJAS
 A diferencia de otros sensores, el sensor LiDAR es activo, es decir
puede capturar información sin tener en cuenta el ángulo solar.
 La posibilidad de penetración de cada pulso emitido a través de hojas
o cubiertas delgadas, permitiendo la captura de hasta 4 retornos
(ecos) por pulso.

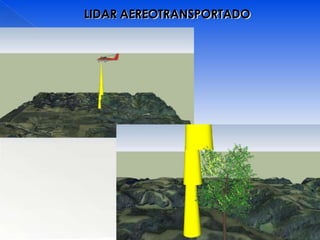

LIDAR AEREOTRANSPORTADO

35. CLASIFICACION DE PULSOS : DISTINTAS SUPERFICIES
LIDAR AEREOTRANSPORTADO

36. LIDAR AEREOTRANSPORTADO
