1. AR ORIENTACION
021
NIVEL
1
AÑO
2018
CLUB DE CONQUISTADORES
“PLEYADES”
Sección I, El mapa
1. Saber lo siguiente:
a. ¿Qué es un mapa topográfico?
Un mapa topográfico es una simple fotografía de un pedazo de tierra, la cual nos
muestra todos los detalles de ese trozo de tierra mediante signos especiales
llamados signos topográficos. Un mapa es una representación gráfica de la
superficie de la tierra.
b. ¿Qué se encuentra en un mapa topográfico?
La utilización de colores en los diversos niveles con otros símbolos y trazos
auxiliares permite reconocer montañas, valles, ríos, altozanos y otras
características del terreno. También se incluye información sobre construcciones
humanas, tales como poblaciones, carreteras, puentes, presas, líneas eléctricas,
distintas plantaciones, etc.
En los planos topográficos se debe indicar la escala, la dirección del Norte
geográfico y magnético, referencias GPS, símbolos, relación con otros planos, el
organismo autor y el año de su elaboración.
c. Mencionar tres usos de un mapa topográfico.
Las utilidades de un mapa topográfico pueden ser las siguientes:
 Fijar la ruta a seguir en una excursión cuando el lugar no es conocido.
 Si se extravía o se pierde, tiene un mapa del lugar que le ayudará a salir del
problema.
 Para saber la ubicación exacta de un lugar específico.
 Para obtener un conocimiento más detallado de algunos aspectos específicos
de una zona en particular.
2. Ser capaz de identificar por lo menos 20 símbolos encontrados en los mapas
topográficos, algunos deberán ser de las siguientes categorías:
a. Construcciones humanas
b. Lugares con agua

2. 3. Conocer y explicar los siguientes puntos (en relación a la topografía):
a. Elevación
Distancia vertical sobre (o por debajo) del geoide o del nivel medio del mar.
b. Equidistancia de curvas de nivel
Son las líneas que representan puntos de una misma altura sobre el nivel del
mar. La diferencia en la altura del terreno entre una curva de nivel y la siguiente
se llama equidistancia de curvas a nivel o intervalo de contorno. Los números
que indican la altura de cada curva de nivel se llama cotas y los mapas así
representados son planos acotados. Las curvas de nivel hablan de las
formaciones que tiene el terreno, donde aparecen más separadas el terreno
desciende suavemente y si aparecen juntas a otras, el terreno sube muy aprisa
y la ascensión del mismo podría ser difícil. Si se juntan indican un precipicio
abrupto. La cima de una montaña suele indicarse por un punto o un triángulo y
un número, que es la altura sobre el nivel del mar. Este es el método más preciso
de todos los sistemas de representar el relieve. Cada curva une los puntos
situados a igual altura.
c. Formas de relieve (valles, cumbres, acantilados, laderas, colinas, montañas,
etc.) definidos por las curvas de nivel.
c. Características de la vegetación

3. Los mapas topográficos representan amplias áreas del territorio: una zona
provincial, una región, un país o el mundo. En ellos se incluyen curvas de nivel,
que permiten reflejar la forma de la superficie de la Tierra.
La utilización de colores en los diversos niveles con otros símbolos y trazos
auxiliares permite reconocer montañas, valles, ríos, altozanos y otras
características del terreno. También se incluye información sobre construcciones
humanas, tales como poblaciones, carreteras, puentes, presas, líneas eléctricas,
distintas plantaciones, etc.
4. Conocer y explicar lo siguiente en relación a la distancia:
a. ¿Cómo se definen las distancias?
Espacio, considerado desde una perspectiva lineal, entre una persona o cosa y otra.
b. La escala del mapa
La escala es la relación que existe entre una distancia medida sobre el mapa y la
correspondiente distancia medida sobre el terreno. Las más habituales son la numérica
y la gráfica.
Escala Numérica: Indica la relación entre una unidad del mapa y la realidad, ya sea
en forma de número fraccionado cuyo numerador es siempre la unidad, por ejemplo,
1/50.000, en forma de división indicada 1:50.000 (la unidad utilizada habitualmente
es el centímetro, pero recuerda que la escala no tiene unidades).
Escala Gráfica: Es una línea dividida en segmentos, cada uno de los cuales se
corresponde con 1 cm del mapa. Sobre esta línea se indica la distancia real a la que
equivale la totalidad de la línea o cada una de sus partes.
c. ¿Cómo se mide la distancia lineal?
Se elige un punto de partida y otro de llegada. Se mide la distancia lineal entre estos
dos puntos con cualquier instrumento de medición, ya sea una regla, huincha de medir,
etc.
d. ¿Cómo se convierte a distancia real?
Si tenemos que ir de A, que está sobre una curva maestra a 250 m. sobre el nivel del
mar, a B, que está sobre una curva a 300 m., y entre los dos puntos hay una distancia
de 5 cm. en el mapa, ya tenemos toda la información necesaria para calcular la
pendiente y la distancia real entre A y B.
Estos serían los pasos a realizar:
1.- Tomamos dos puntos que denominamos A y B y medimos la distancia en
centímetros con una regla sobre el mapa.
2.- Observamos la escala del mapa; casi siempre es 1:50.000 o 1:25.000. A menor
número en el divisor tendremos un espacio más pequeño pero más detallado, en
cambio con un divisor mayor obtendremos un paisaje mayor pero menos detallado.
3.- Se procede al cálculo. Entre A y B medimos que hay 5 cm. en el mapa. A esta ́ a
una altura de 250 sobre el nivel del mar y B a 300 m sobre el nivel del mar, así que
el desnivel a salvar son 50 m. La escala es de 1: 25.000, que quiere decir que 1 cm

4. en el mapa son 25.000 cm (o 250 m) en la realidad. Y la distancia real (sin contar la
pendiente) de A a B sería 5 cm x 25.000 cm, o sea, 1.250 metros (un km y cuarto).
Así pues, ¿cuál sería la pendiente? ¿y cuántos metros son en la realidad contando
con esa pendiente que hay que subir?
Para calcular la pendiente en % basta con resolver la siguiente regla de tres:
Distancia en horizontal—–100
Distancia en vertical——X
De esta forma, la pendiente sería igual a la Distancia en vertical x 100 / Distancia en
horizontal.
Así: 50 x 100 / 1.250 = 4%.
Y para calcular la distancia real de la pendiente hay que hacer la siguiente raíz
cuadrada, siguiendo la fórmula que estableció Pitágoras en su famoso teorema (en
cualquier triángulo rectángulo -ver abajo- la hipotenusa al cuadrado es igual a la
suma del cuadrado de los catetos).
Siendo “a” la distancia horizontal en metros y siendo “d” la diferencia de altura entre
A y B (o distancia vertical en metros). La distancia real de la pendiente es de 1.251
m (1 metro más que si no hubiera pendiente).
5. Conocer y explicar lo siguiente en relación a un mapa:
a. ¿Qué es el sistema de cuadrícula?
El sistema de coordenadas UTM (Universal Transverse Mercator) es un sistema de
proyección cartográfico basado en cuadrículas con el cual se pueden referenciar
puntos sobre la superficie terrestre. Fue creado por el ejército de los E.E.U.U. en
1947 y está basado en un modelo elipsoidal de la Tierra (el elipsoide Internacional
de referencia de Hayford);
Para evitar que las deformaciones producidas en la proyección sean demasiado
grandes se divide el elipsoide terrestre en 60 husos de 6º de amplitud, utilizando cada
uno su meridiano central y el Ecuador como ejes de referencia.
b. ¿Qué es una cuadrícula UTM?
El trazado de las cuadrículas se realiza en base a estos husos y a zonas UTM, y es
válido en una gran parte de la superficie total de la Tierra pero no en toda.
Concretamente, la zona de proyección de la UTM se define entre los paralelos 80º
S y 84 º N, mientras que el resto de las zonas de la Tierra -las zonas polares- utilizan
el sistema de coordenadas UPS (Universal Polar Stereographic). Por tanto en el
sistema UTM la Tierra se divide en 60 husos de 6º de longitud que completan sus
360º. Cada huso se numera con un número entre el 1 y el 60, siendo el huso 1 el

5. limitado entre las longitudes 180° y 174° W, centrado en el meridiano 177º W. Los
husos se numeran en orden ascendente hacia el este.
c. ¿Cuántos husos UTM hay en el territorio de la DSA?
América del Sur también está dividida en zonas UTM.
Perú: 17, 18, 19.
Bolivia: 19, 20, 21.
Argentina: 18, 19, 20, 21, 22.
Chile: 18, 19.
Paraguay: 20, 21.
Uruguay: 21, 22.
Brasil: de 18 a 25.
Ecuador: 17, 18.
d. Identificar en qué huso está su localidad, ¿cómo se llama este uso?
La quinta región de Chile se encuentra en el huso 19 H.
e. Explicar cómo usar un sistema de coordenadas UTM.
Los husos se numeran en orden ascendente hacia el este. En cuanto a las zonas, la
Tierra se divide en 20 zonas de 8º Grados de Latitud, que son denominadas mediante
letras desde la "C" hasta la "X" inclusive (exclusión hecha de la CH, I y LL para evitar
confusiones, y de la A, B, Y y Z que se reservan para las zonas polares). Como
consecuencia de la esfericidad de la Tierra, las zonas se estrechan y sus áreas son
menores conforme nos acercamos a los polos.
La designación de cada cuadrícula UTM se hace leyendo primero el número de huso
y después la letra de la correspondiente zona.
f. Cómo usar un sistema de cuadrícula de seis dígitos.
En este apartado realizaremos como ejemplo la designación de un punto con
aproximación de 100 metros utilizando un mapa topográfico a Escala 1:50.000.

6. Para referenciar el punto que aparece en el ejemplo realizaremos los siguientes pasos:
1) Buscamos la barra vertical más próxima a la izquierda del punto y leemos los
números que la rotulan. En el ejemplo nos encontraríamos las cifras 681, y nos
indican que el punto en cuestión se encuentra al este del punto central del Huso,
que como recordamos tiene 500 como valor de coordenada en el eje de las X;
exactamente a algo más de 181 Km (681=500+181). Para ajustar un poco más
la situación del punto, dividimos mentalmente en décimas partes el intervalo de
1 km (1000 m) de la cuadrícula, siendo de 900 m la distancia de la barra al
punto 6819.

7. 2) De forma análoga, buscamos la barra horizontal más próxima por debajo del
punto y leemos los números que la rotulan, siendo 4396 en el ejemplo. A
continuación estimamos en décimas partes del intervalo la distancia del punto
a la línea de la cuadrícula de 1 Km de lado, siendo en el ejemplo de
aproximadamente 800 m la distancia de la barra al punto 43968
El punto quedará designado por lo tanto en relación a la cuadrícula UTM de 1000 Km
de lado como
6819 en X y 43968 en Y. Para evitar cualquier tipo de incertidumbre debemos además
identificar el Huso y la Zona UTM (30 y S respectivamente en el ejemplo), por lo que
la designación completa del punto con una aproximación de 100 m sería: 30S
681943968.
Las cifras de la abscisa y la ordenada se escriben sin separación entre unas y otras.
Estas cifras son en número impar cuando anotamos los números de la cuadrícula de
100 m.
La supresión de cifras en la notación cuando la aproximación realizada es menor no
debe en caso alguno inducir a confusión. Debemos recordar que la primera cifra de la
izquierda del grupo de la abscisa representa siempre centenas de kilómetros y la del
grupo de la coordenada Y, miles de kilómetros.
6. Conocer y explicar lo siguiente en relación a la lectura de mapas:

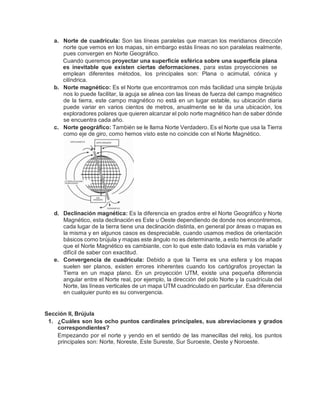

8. a. Norte de cuadrícula: Son las líneas paralelas que marcan los meridianos dirección
norte que vemos en los mapas, sin embargo estás líneas no son paralelas realmente,
pues convergen en Norte Geográfico.
Cuando queremos proyectar una superficie esférica sobre una superficie plana
es inevitable que existen ciertas deformaciones, para estas proyecciones se
emplean diferentes métodos, los principales son: Plana o acimutal, cónica y
cilíndrica.
b. Norte magnético: Es el Norte que encontramos con más facilidad una simple brújula
nos lo puede facilitar, la aguja se alinea con las líneas de fuerza del campo magnético
de la tierra, este campo magnético no está en un lugar estable, su ubicación diaria
puede variar en varios cientos de metros, anualmente se le da una ubicación, los
exploradores polares que quieren alcanzar el polo norte magnético han de saber dónde
se encuentra cada año.
c. Norte geográfico: También se le llama Norte Verdadero. Es el Norte que usa la Tierra
como eje de giro, como hemos visto este no coincide con el Norte Magnético.
d. Declinación magnética: Es la diferencia en grados entre el Norte Geográfico y Norte
Magnético, esta declinación es Este u Oeste dependiendo de donde nos encontremos,
cada lugar de la tierra tiene una declinación distinta, en general por áreas o mapas es
la misma y en algunos casos es despreciable, cuando usamos medios de orientación
básicos como brújula y mapas este ángulo no es determinante, a esto hemos de añadir
que el Norte Magnético es cambiante, con lo que este dato todavía es más variable y
difícil de saber con exactitud.
e. Convergencia de cuadrícula: Debido a que la Tierra es una esfera y los mapas
suelen ser planos, existen errores inherentes cuando los cartógrafos proyectan la
Tierra en un mapa plano. En un proyección UTM, existe una pequeña diferencia
angular entre el Norte real, por ejemplo, la dirección del polo Norte y la cuadrícula del
Norte, las líneas verticales de un mapa UTM cuadriculado en particular. Esa diferencia
en cualquier punto es su convergencia.
Sección II, Brújula
1. ¿Cuáles son los ocho puntos cardinales principales, sus abreviaciones y grados
correspondientes?
Empezando por el norte y yendo en el sentido de las manecillas del reloj, los puntos
principales son: Norte, Noreste, Este Sureste, Sur Suroeste, Oeste y Noroeste.

9. 2. Identificar qué tipo de brújula es la más popular entre los excursionistas. La primera
brújula, que desde ahora llamaremos plana puede ser
más o menos completa, y podrá variar ampliamente en
precio. Una brújula útil debe tener:
1. Lo esencial: Una aguja imantada que señale el
polo Norte, dentro de un líquido.
2. Un lateral recto, que nos puede servir como una
pequeña regla. Es útil para alinear la brújula a
una recta trazada. Suele tener una escala o una
regla en cm. 3. Una corona giratoria graduada.
Sin ella no podríamos
Este tipo de brújula es el
recomendado. establecer un rumbo preciso.
Casi todas pueden tener un cordón para llevarla al cuello. Si bien puede parecer algo
extraño es aconsejable para mediciones continuas porque no debemos llevarla en la
mano mientras caminamos (hay que tener las manos libres).
La brújula plana puede tener un espejo, e incluso una pequeña lente para una mayor
precisión de rumbo.
3. Conocer las partes de la brújula.
4. Conocer y explicar lo siguiente:
a. ¿Qué es un azimut?

10. Ángulo que forma el meridiano con el círculo vertical que pasa por un punto de la esfera
celeste o globo terráqueo.
Es la forma de encontrar la dirección a cierto punto dentro de una dirección
determinada. Se hace manteniendo la dirección deseada al frente y manteniendo la
brújula al nivel de la cintura y con la flecha de dirección apuntando directamente al
punto en cuestión. Se gira el mortero de la brújula (caja) hasta que la aguja imantada
coincida con la flecha impresa en el fondo de la brújula donde está la dirección norte.
Leer los números impresos en el arillo exterior del mortero hasta que llegues a la
parte en que la flecha de dirección coincida con uno de los números del arillo. Esta
es tu lectura del rumbo en grados.
b. Como calcular una coordenada para un mapa.
A partir de la ilustración que se presenta a continuación, se procederá a calcular las
coordenadas geográficas del punto denominado A (punto rojo en la ilustración). Es
importante considerar que, en una hoja topográfica a escala 1:50.000 5 minutos
equivalen a 18.4 cm (para la latitud) y 18.3 (para la longitud), esta relación es fácil de
obtener, solo debe medirse con una regla sobre el mapa.
Pasos a seguir:
Se localiza la coordenada geográfica de latitud y la de longitud más próximas, pero
anteriores al punto, en este caso sería la 9º 55´ y la 84º 15´.
Para calcular la latitud se traza una línea en forma horizontal desde el punto hasta
el borde de la hoja, posteriormente, se mide la distancia desde el extremo de la línea
trazada hasta la coordenada anterior más próxima (55´ en el caso del ejemplo);
distancia que, para este caso, corresponde a 15 cm.

11. Seguidamente se calcula esta distancia en minutos, tomando en cuenta que 18.4 cm
corresponden a 5 minutos; ahora se debe averiguar cuánto es 15 cm por regla de tres:
18.5 cm = 5 min
15 cm = x min
Para el caso del ejemplo:
X= 15 · 5 = 4.07 X= 4 minutos y 7 centésimas de minuto
18.4
Como un minuto corresponde a 60 segundos, para averiguar a cuántos segundos
corresponden estas centésimas, simplemente se multiplica dicho valor por 60
0.7 · 60 = 42´´
4. Finalmente, se obtiene la latitud al sumar la distancia encontrada en minutos
y en segundos con la última coordenada anterior al punto:
9º 55´
4´ 42''
9º 59' 42''
Para el cálculo de la longitud, se repite el mismo procedimiento. Primero se traza una
línea vertical desde el punto hasta el borde superior (o inferior) de la hoja y se mide la
distancia desde el extremo de la línea trazada hasta la coordenada geográfica próxima
anterior al punto, en este caso 84º 15'; en el ejemplo, la distancia corresponde a 5.8
cm. Y se realizan los mismos cálculos.
La localización exacta del punto A, en el sistema de coordenadas geográficas,
está dada por: 9º 59´ 42" Latitud Norte y 84º 16´ 34" Longitud Oeste.
c. Cómo convertir una coordenada geográfica en una coordenada magnética
(azimut) A partir de las coordenadas de dos puntos A y B:
A (Xa,Ya); B (Xb, Yb);
El cálculo del ángulo horizontal entre dichos puntos se obtiene así:
Una vez obtenido ese ángulo a partir del arco tangente, deberás fijarte en los signos
de los incrementos de X e Y que has usado para calcular ese ángulo. En función de
ellos, deberás aplicar las correcciones siguientes:
1. Si (Xb-Xa) >0 y (Yb-Ya)>0 (1° cuadrante) = El ángulo es directo.
2. Si (Xb-Xa) >0 y (Yb-Ya)<0 (2° cuadrante) = Suma 200° al ángulo
obtenido. 3. Si (Xb-Xa) <0 y (Yb-Ya)<0 (3° cuadrante) = Suma
200° al ángulo obtenido.
4. Si (Xb-Xa) <0 y (Yb-Ya)>0 (4° cuadrante) = Suma 400° al ángulo obtenido.

12. d. Cómo convertir una coordenada magnética (azimut) en una coordenada
geográfica Para X seno del ángulo (azimut) en radianes multiplicado por la distancia.
Para Y coseno del ángulo (azimut) en radianes multiplicado por la distancia.
Para eliminar los valores negativos se le suma una distancia arbitraria a ambos, X e Y.
e. ¿Qué es una desviación y cómo corregirla?
La declinación magnética en un punto de la tierra es el ángulo comprendido entre el
norte magnético local y el norte verdadero (o norte geográfico). En otras palabras,
es la diferencia entre el norte geográfico y el indicado por una brújula (el denominado
también norte magnético). Por convención, la declinación es considerada de valor
positivo cuando el norte magnético se encuentra al este del norte verdadero, y
negativa si se encuentra al oeste.
En la leyenda de este mapa nos indica que la declinación media anual es de 0 grados
10 minutos 6,12 segundos o lo que es lo mismo redondeando: 10,6 minutos
1 - Calcular los años transcurridos
2015 (año actual) – 1999 (año del mapa) = 16 años
2 - Multiplicamos los años transcurridos por el valor anual de la declinación
16 años x 10,6 minutos = 169,6
3- Convertimos los minutos en grados enteros
169,6 / 60 = 2,826
4- Redondeamos al entero más próximo
2,826 = 3º
5- Como la declinación es hacia el Este se considera positiva por lo que sumaremos
los 3 grados al valor que no indica el mapa
0º 50’ 2,23” + 3º = 3º 50’ 2,23”
f. Cómo calcular y cómo seguir un azimut inverso

13. Primero se debe encontrar el azimut buscado tal y como se ha explicado en requisitos
anteriores de esta especialidad.
Calcula tu acimut inverso basándote en la lectura del acimut. Para lecturas entre uno
y 180 grados, añade otros 180 grados para determinar tu acimut inverso. Para un
acimut entre 181 y 360 grados, resta 180 grados para encontrar el acimut inverso.
Anota el acimut inverso junto al acimut original. En cualquier momento que te
detengas, desarrolla el hábito de marcar tu ubicación en el mapa, registrando tu
acimut y luego calculando tu acimut inverso. Esto te ayudará a encontrar fácilmente
tu camino de vuelta a cualquier punto previo, como si dejaras un rastro de migas de
pan.
5. Conocer y explicar los siguientes métodos de encontrar la localización actual en un
mapa
a. Por inspección: Se debe estudiar los alrededores para encontrar algún punto de
referencia que se muestre en el mapa, ya sea una colina, un edificio o un puente.
Revisar el mapa y encontrar el signo topográfico que identifica el punto de referencia.
Girar el mapa hasta que la línea que va desde el lugar donde estás en el mapa, hasta
el signo topográfico en el mapa que identifica el punto de referencia y que estos
coincidan en la misma dirección de tu posición real
en el terreno.
b. Usando el método de dos puntos
Primero por inspección debes ubicar tu ubicación
en el mapa (punto inicial) y fijar en el mapa un
punto de referencia hacia dónde quieres ir (punto
de llegada). Luego debes girar el mapa hasta
orientarlo con la brújula, anotas el azimut y mides
la distancia con la regla incorporada en la brújula. Así ya sabrás el rumbo y
cuánto te demorarás aproximadamente en llegar a tu destino.
c. Usando el método de tres puntos
Escoge 3 marcas distintivas que puedes ver y encontrar en el mapa. Una de las cosas
más difíciles y avanzadas que puedes hacer con la brújula (aunque es una de las
cosas más importantes) es ubicarte cuando no conoces tu ubicación exacta en el
mapa. Al ubicar las marcas distintivas del terreno sobre tu mapa (lo ideal es ubicar
dichas marcas con la mayor distancia posible entre sí alrededor de tu campo de
visión) puedes volver a ubicarte.
Apunta la flecha de dirección hacia la primera marca. La aguja magnética debe girar
hacia un lado, a menos que la marca esté al Norte de donde estás. Gira el limbo hasta
que las líneas Norte-Sur se alineen con el extremo norte de la aguja magnética. Una
vez alineadas, te dirán adónde apunta la flecha de dirección. Corrige la declinación,
dependiendo de tu área.

14. Ubica la dirección de la marca en el mapa. Coloca el mapa sobre una superficie plana
y luego coloca la brújula sobre el mapa de forma que la flecha Norte apunte al Norte
verdadero del mapa. Luego, ubica la brújula para que su borde pase a través de la
marca en el mapa, asegurándote de que la flecha Norte siga apuntando en la misma
dirección (al Norte).
Triangula tu posición. Dibuja una línea por el borde de la brújula que atraviese tu
posición aproximada. Esta es la primera de tres líneas que debes hacer para
encontrar tu posición exacta formando un triángulo con todas las líneas.
Repite este proceso con las otras dos marcas. Cuando termines, tendrás 3 líneas que
forman un triángulo sobre el mapa. Tu posición se encuentra dentro de ese triángulo,
y el tamaño de este depende de la precisión de tus puntos de guía. Con puntos de
guías más precisos puedes reducir el tamaño del triángulo y con mucha practica
puedes hacer que las líneas se intersecten en un punto.
d. Explique cómo usar el triángulo de error de Lehmann

15. En un terreno sometido a una iluminación cenital, las superficies horizontales
reciben la máxima cantidad de luz y las verticales la mínima. Cuanto más inclinado
sea el terreno, menos es la luz y las verticales la mínima. Cuanto más inclinado sea
el terreno, menor es la luz que recibe por unidad de superficie, y por lo tanto, más
oscura será su representación. Por lo tanto,
a pendientes iguales en el terreno, les
corresponderán oscuridades iguales en el
mapa. Esta variación de luminosidad de las
pendientes en el mapa, se obtendrá variando
el grosor de los trazos que forman las
pendientes. Cuanta más gruesa sea la
normal, más oscura será la representación y,
por lo tanto, corresponderá a un terreno de
mayor pendiente.
Al leer un mapa nos permite conocer la
inclinación de los terrenos en los cuales
debemos caminar.
6. Saber y explicar cómo orientarse usando un mapa por
a. Inspección visual
Este método ya fue explicado en el requisito 5.a. de esta misma especialidad.
b. Usando la brújula
Encontrar una flecha impresa en el mapa que indique el norte magnético, colocar la
brújula en forma cercana a dicha flecha, con la línea norte de tu brújula tan cerca como
sea posible. Girar el mapa sin mover la brújula sobre el papel hasta que la punta de la
aguja coincida con la letra N impresa en el fondo de la brújula y listo, estarás orientado.
7. Construir una brújula de emergencia.
Para realizar este requisito, explicaremos cómo hacer una brújula de emergencia en
tres pasos. Materiales:
- Imán.
- Aguja (o una pequeña pieza de metal).
- Hoja de árbol (o trozo de papel).
- Agua.

16. Primer paso: Frota varias veces la aguja sobre el imán, dependiendo de la potencia del
mismo, 15 veces para un imán más potente y 50 veces más o menos para un imán de
menos potencia (frota siempre en la misma dirección y en la misma zona ya que esta
finalmente será la que te indique el norte).
Segundo paso: Pon la aguja magnetizada sobre una hoja (o trozo de papel) y
deposítala sobre agua tranquila.
Tercer paso: Espera que la aguja se mueva y te indique el nombre.
Sección III, Dirección sin ayuda de una brújula
1. Demostrar cómo encontrar direcciones sin usar una brújula, usando:
a. La constelación de Cruz del Sur
En el hemisferio Sur (al sur del Ecuador), la constelación Cruz del Sur (Crux) permite
localizar la dirección aproximada del Sur
geográfico, partiendo de ahí, las demás
direcciones. La ubicación de esta constelación es
aproximadamente el Sur, pero si no sabes cuál es
el Sur, esa información no es muy válida, debes
practicar buscándola ahora y conociendo sus
movimientos (como las manijas del reloj sobre el
Sur Celeste), para que cuando realmente la
necesites ocupar te resulte más fácil.
Este grupo consta de cuatro estrellas bien visibles
por su luminosidad y adopta la forma de una cruz
algo inclinada. Las dos estrellas que constituyen
su eje largo se llaman "guardas". Prolongando la
longitud de este eje unas tres veces y media desde
el pie de la cruz hasta un punto imaginario,
tendremos la dirección aproximada del sur
celeste. Bájese luego la vista en línea recta desde ese
punto hasta el horizonte y escójase una característica del
terreno que sirva de señal.
b. Agujas de reloj
Un reloj ordinario sirve también para determinar aproximadamente el norte o Sur
geográficos. En la zona templada septentrional (sur), la esfera del reloj se coloca de
modo que la aguja de las horas apunte hacia el sol. La línea del sur pasa a medio
camino entre esa manecilla y las 12 en punto del reloj. En el horario
de verano, la 1 del reloj cuenta como las 12, cosa que debe
recordarse al trazar la línea imaginaria. En caso de duda sobre
cuál de los dos extremos de la línea es el norte, téngase presente
que el sol queda al este por la mañana y al Oeste por la tarde. El
reloj permite asimismo averiguar la dirección en la zona templada
meridional (norte), pero el método es diferente. Las 12 del reloj
apuntan ahora hacia el sol, y la línea trazada a mitad de camino
entre las "12" y la aguja de las horas indica el norte. Lo que
E
s

17. decíamos del horario de verano se aplica también aquí: la línea del norte se sitúa
entonces entre la aguja de las horas y la "1" del reloj. Las zonas templadas se
extienden entre 23 l/2º y 66 1/20 de latitud en ambos hemisferios.
te método no está exento de errores, especialmente en latitudes bajas, y puede
hacernos andar en círculo. Para evitarlo, improvísese un reloj de sol y háganse los
ajustes necesarios con el auténtico reloj, repitiendo la operación cada hora durante la
marcha.
c. La constelación Orión
Se puede conocer la dirección Norte-Sur ayudándose de la constelación Orión, más
concretamente, se puede encontrar el Sur siempre que sea visible completamente
esta constelación.
Para ello se debe unir con una línea imaginaria la estrella rojiza Betelgeuse (el hombro
derecho del Conquistador y unos 10º al norte del cinturón de Orión) con la estrella
azulada Rigel (en el pie izquierdo del
Conquistador y a casi 10º al sur del mismo
cinturón). Rigel es la estrella más brillante
de la constelación. Donde se cruzan esta
línea imaginaria con el horizonte terrestre (o
marino) estará muy aproximadamente el Sur
geográfico. Sin embargo, la orientación por
medio de la constelación de Orión presenta
un inconveniente: es perfectamente visible
sólo en invierno, En primavera se encuentra
muy baja sobre el horizonte. En verano no se
ve y vuelve a aparecer en otoño.
d. La sombra de dos varas
a. Plántese en el suelo un palo o una rama desnuda, cuidando de hacerlo en un
terreno lo bastante llano para que se proyecte una sombra bien visible. Márquese
la línea formada por la sombra. Colóquese una piedra, una ramita u otra señal
parecida en el lugar correspondiente a la punta de la sombra.
b. Espérese a que la punta de la sombra se mueva unos pocos centímetros. Si el
palo mide un metro, bastarán unos 15 minutos. Cuanto más largo sea, más
rápidamente se desplazará su sombra. Señálese la nueva posición de la punta
de la sombra por el mismo procedimiento de antes.

18. c. Trácese una línea entre las dos marcas para tener
así una dirección aproximada este-oeste. La
primera punta indica siempre el oeste, y la
segunda el este, a cualquier hora del día y en
cualquier parte de la tierra.
d. Trazando una segunda línea perpendicular a la
primera, se obtendrá la dirección aproximada
norte-sur, con lo cual uno está ya prácticamente
orientado y puede dirigirse adonde desee.
Inclinar el palo para lograr una sombra más
conveniente por su tamaño o dirección no influye en la exactitud de este método.
Así, el que camine por suelos en cuesta o con mucha vegetación no necesita perder
un tiempo precioso buscando terrenos lisos. Todo cuanto se requiere para señalar
las dos puntas de sombra es un pequeño espacio aplanado no mayor que la palma
de la mano. El palo puede plantarse en cualquiera de sus bordes. Tampoco es del
todo indispensable utilizar un palo o una rama para esta operación; el mismo
resultado se obtiene con cualquier objeto fijo (la base de una rama, un tallo, etc.),
pues lo único que interesa marcar es el extremo de la sombra.
Sección IV, Práctica
Los próximos requisitos son para hacerlos de forma práctica aplicando lo aprendido en los
requisitos anteriores.
1. Demostrar cómo:
a. Leer seis coordenadas usando la cuadrícula UTM
b. Calcular una coordenada en el mapa
c. Convertir una coordenada geográfica a coordenada magnética
d. Determinar un azimut
e. Localizar una posición por inspección
2. Con base en los conocimientos adquiridos en el ítem “c” del requisito 4 de la sección
II, navegar hasta una coordenada geográfica utilizando un azimut magnético.
3. Demostrar habilidad en el uso de un mapa y brújula siguiendo una trayectoria en
una ruta en tu localidad, con por lo menos diez lecturas dadas, o con puntos de
control.
4. Durante el cumplimiento de los requisitos 17 y 18, hacer un registro detallado de:
a. Referencias del mapa utilizado (incluyendo los datos de la cuadrícula, escala,
etc.)
b. Coordenadas geográficas, magnéticas y los azimuts.
c. Observaciones sobre la ruta seguida.
