Los mapas constituyen un instrumento esencial para la geografía. Existen dos tipos principales de mapas: los mapas topográficos, que representan con detalle las características físicas y humanas de un área, y los mapas temáticos, que se enfocan en un solo aspecto como la población, economía o clima. Los mapas incluyen elementos como la escala, coordenadas, orientación y leyenda para interpretarlos correctamente.

1. QUE SON LOS MAPAS

2. ELEMENTOS PARA LEER UN MAPA
Los mapas constituyen un instrumento esencial para la geografía.
Con el objetivo de interpretar correctamente un mapa, debemos tener en cuenta los
siguientes elementos:
La escala: nos informa de la extensión de superficie representada.
Las coordenadas geográficas: ayudan a situar el área representada en la superficie
terrestre.
La orientación: se indica colocando los puntos cardinales en los bordes del mapa o
mediante un dibujo de la rosa de los vientos.
La leyenda: relaciona cada símbolo del mapa con un elemento de la realidad.

3. LOS MAPAS
El concepto de mapa proviene del
término latino mappa. Se trata de un
dibujo o esquema que representa una
cierta franja de un territorio sobre una
determinada superficie.
La ciencia que se ocupa de la
elaboración de los mapa se llama
Cartografía

4. En la actualidad
para la elaboración
de mapas se emplea
la teledetección.
Esta técnica
permite obtener
representaciones
casi perfectas de la
superficie terrestre
La teledetección
utiliza dos métodos:
• fotografía aérea
• fotografía desde
satélite

5. Fotografía aérea:
fotografías tomadas desde
aviones

6. Fotografía satélite de Europa
Fotografía
satélite de un
sector de
Londres

7. Los mapas constituyen un instrumento
esencial para la geografía.
Con el objetivo de interpretar
correctamente un mapa, debemos tener
en cuenta los siguientes elementos:
La escala: nos informa de la extensión
de superficie representada.
Las coordenadas geográficas: ayudan a
situar el área representada en la
superficie terrestre.
La orientación: se indica colocando los
puntos cardinales en los bordes del mapa
o mediante un dibujo de la rosa de los
vientos.
La leyenda: relaciona cada símbolo del
mapa con un elemento de la realidad.

8. • Escala: relación existen entre la
distancias reales y las existentes
en el mapa
1 cm en el mapa 190
km en el territorio

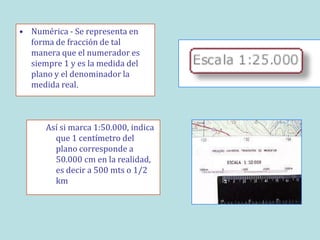

9. • Numérica - Se representa en
forma de fracción de tal
manera que el numerador es
siempre 1 y es la medida del
plano y el denominador la
medida real.
Así si marca 1:50.000, indica
que 1 centímetro del
plano corresponde a
50.000 cm en la realidad,
es decir a 500 mts o 1/2
km

10. • Gráfica – Es una línea
fragmentada en divisiones
iguales que corresponden a una
medida según la escala.

11. Tipos de mapas
Podemos distinguir dos tipos de mapas: los mapas
topográficos y los mapas temáticos.

12. Los mapa topográficos
Son siempre de gran escala (su denominador es
igual o inferior a 50000) y están orientados siempre
al Norte. Su objetivo es representar, con la mayor
exactitud posible, los rasgos físicos (montañas, ríos,
etc.) y humanos (núcleos de población, carreteras,
red de ferrocarriles, etc.) más importantes de una
zona terrestre determinada.
http://sigpac.mapa.es/fega/visor/

13. Las coordenadas que aparecen en los bordes del
Los mapa topográficos mapa (las de latitud sur y longitud este se indican
con valores negativos) permiten situar el área
geográfica representada.

14. Los mapa topográficos Los elementos físicos y humanos que con mayor
frecuencia se incluyen en los mapas topográficos
son:
Elevaciones del terreno. Se
representan mediante curvas de
nivel, que son líneas imaginarias de
color marrón que unen puntos de la
misma altura.

15. Los mapa topográficos
Picos. Su símbolo es un
• La altitud de una curva de nivel se pequeño triángulo de color
llama “cota” negro, al lado del cual se
indica la altura.

16. Los mapa topográficos
Masas de agua. Se representan mediante líneas continuas
o manchas de color azul.

17. Los mapa topográficos
Carreteras. Se representan mediante líneas de color
rojo. En las más importantes se marcan los puntos
kilométricos.
Caminos. Se representan mediante líneas continuas o
discontinuas de color negro.
Ferrocarril. Su trazado se indica con una línea negra
cortada por pequeñas líneas perpendicular-mente.

18. Los mapa topográficos
Núcleos de población. Su localización se señala por medio
de polígonos rojos de distinto tamaño.

19. Los mapa topográficos
Vegetación y cultivos. El área que ocupan y su distribución
se señalan mediante distintos símbolos o tramas de color
verde.

20. Los mapa topográficos
Límites. Se señalan mediante diversos trazos
discontinuos de color negro.

21. Mapa temático
Son los mapas en los que se representa o resalta un aspecto o
rasgo concreto de la realidad (física o humana). Suelen ser de
mediana escala (el denominador se encuentra entre 50000 y
100000) o de pequeña escala (superior a 100000). Según la
información que contienen, cabe distin-guir los siguientes tipos
de mapas temáticos:
Políticos. Incluyen las fronteras de los distintos países, los
límites de las autonomías (en el caso de España), de las provincias,
etc., así como sus capitales.
De población. Informan, entre otros aspectos, sobre la
natalidad, la mortalidad, la densidad de población, las migraciones
y las ciudades más importantes de cada país.
Económicos. Señalan la distribución de los recursos agrícolas,
ganaderos y mineros, los núcleos industria-les, etcétera.
Climáticos. Indican las temperaturas y precipitaciones. De
comunicaciones. Muestran la localización y el tra-zado de las
redes de autopistas, autovías y carreteras, vías férreas,
aeropuertos, puertos y principales rutas de navegación marítima.
De relieve. Representan la distribución de las mon-tañas, llanuras,
mesetas, ríos y demás accidentes

22. Un plano es una representación gráfica realizada a
Los planos gran escala (1:10000, 1:5000, 1:2000, 1:500...) de
una porción muy reducida de la superficie
terrestre, por lo que esta se muestra con gran
detalle.
Es un instrumento básico para orientarse y conocer
cómo están organizados los espacios de la localidad
o de los barrios representados: calles, plazas y
avenidas, zonas ajardinadas, etcétera.

23. Un plano es una representación gráfica realizada a
Los planos gran escala (1:10000, 1:5000, 1:2000, 1:500...) de
una porción muy reducida de la superficie
terrestre, por lo que esta se muestra con gran
detalle.
Es un instrumento básico para orientarse y conocer
cómo están organizados los espacios de la localidad
o de los barrios representados: calles, plazas y
avenidas, zonas ajardinadas, etcétera.

24. Los planos
Para desplazarnos por una ciudad que no conocemos,
podemos recurrir a un plano de la misma. Con este fin,
hemos de localizar primero dónde nos hallamos y hacia
qué lugar nos dirigimos y determinar después el
itinerario más adecuado.
Conviene comparar los símbolos y los nombres que
aparecen en el plano con los lugares reales por los que
vamos pasando, con el objeto de verificar si estamos
realizando el recorrido correctamente.

25. ESTA PRESENTACIO HA SIDO MODIFICADA DEL
ORIGINAL, QUE FUE ELABORADA POR I.E.S. Izpisúa
Belmonte Hellín
