Este documento presenta una tabla comparativa de diferentes tipos de placas Arduino, incluyendo sus características principales como el microcontrolador, voltaje de funcionamiento, memoria, pines de entrada/salida, y un rango de precio aproximado para cada placa. Las placas descritas son Arduino Nano, Fio, Leonardo, Ethernet, Micro y LilyPad Simple.

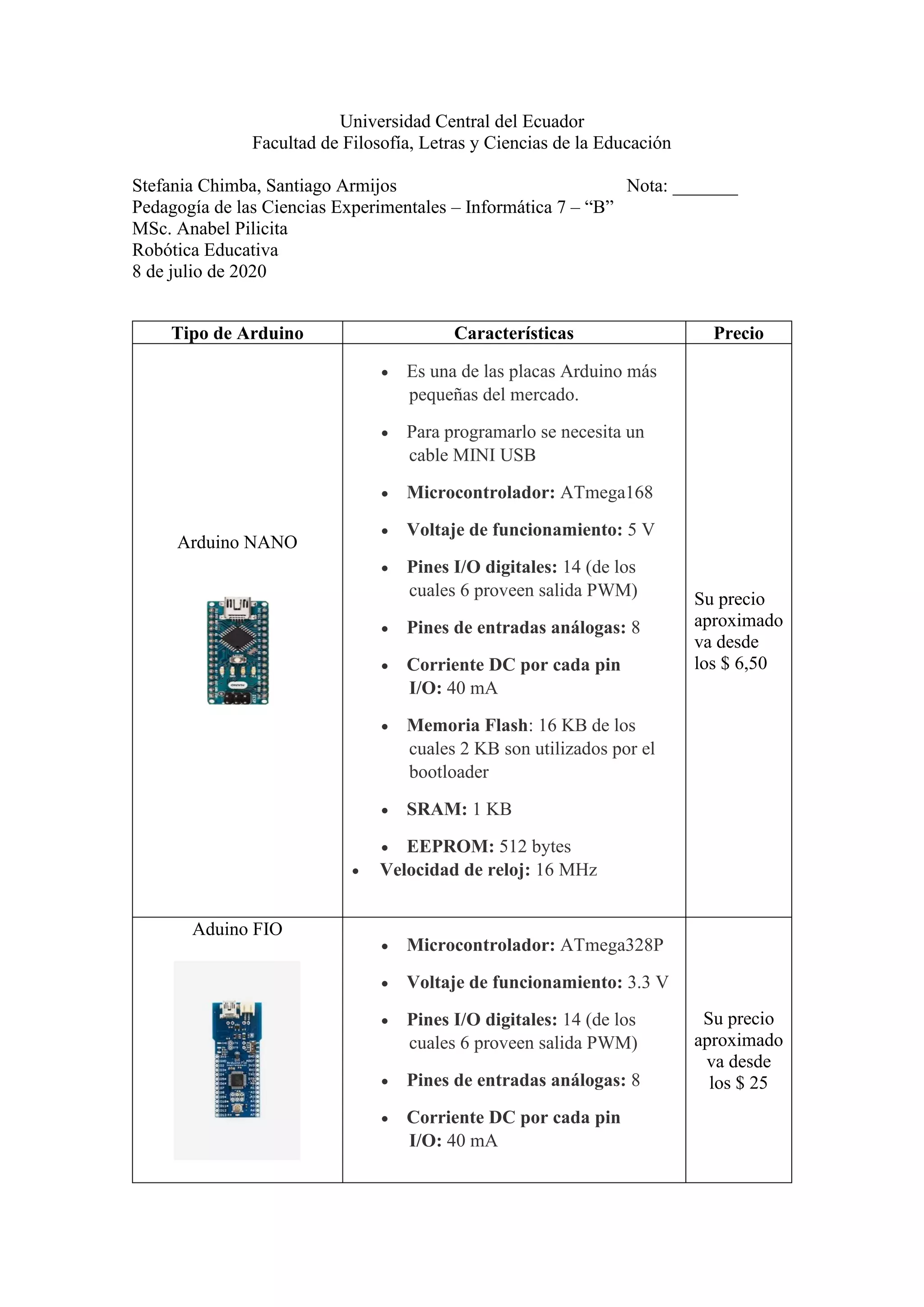

1. Universidad Central del Ecuador
Facultad de Filosofía, Letras y Ciencias de la Educación
Stefania Chimba, Santiago Armijos Nota: _______
Pedagogía de las Ciencias Experimentales – Informática 7 – “B”
MSc. Anabel Pilicita
Robótica Educativa
8 de julio de 2020
Tipo de Arduino Características Precio
Arduino NANO
• Es una de las placas Arduino más
pequeñas del mercado.
• Para programarlo se necesita un
cable MINI USB
• Microcontrolador: ATmega168
• Voltaje de funcionamiento: 5 V
• Pines I/O digitales: 14 (de los
cuales 6 proveen salida PWM)
• Pines de entradas análogas: 8
• Corriente DC por cada pin
I/O: 40 mA
• Memoria Flash: 16 KB de los
cuales 2 KB son utilizados por el
bootloader
• SRAM: 1 KB
• EEPROM: 512 bytes
• Velocidad de reloj: 16 MHz
Su precio
aproximado
va desde
los $ 6,50
Aduino FIO
• Microcontrolador: ATmega328P
• Voltaje de funcionamiento: 3.3 V
• Pines I/O digitales: 14 (de los
cuales 6 proveen salida PWM)
• Pines de entradas análogas: 8
• Corriente DC por cada pin
I/O: 40 mA
Su precio
aproximado
va desde
los $ 25

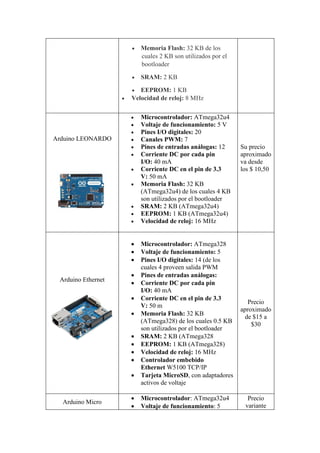

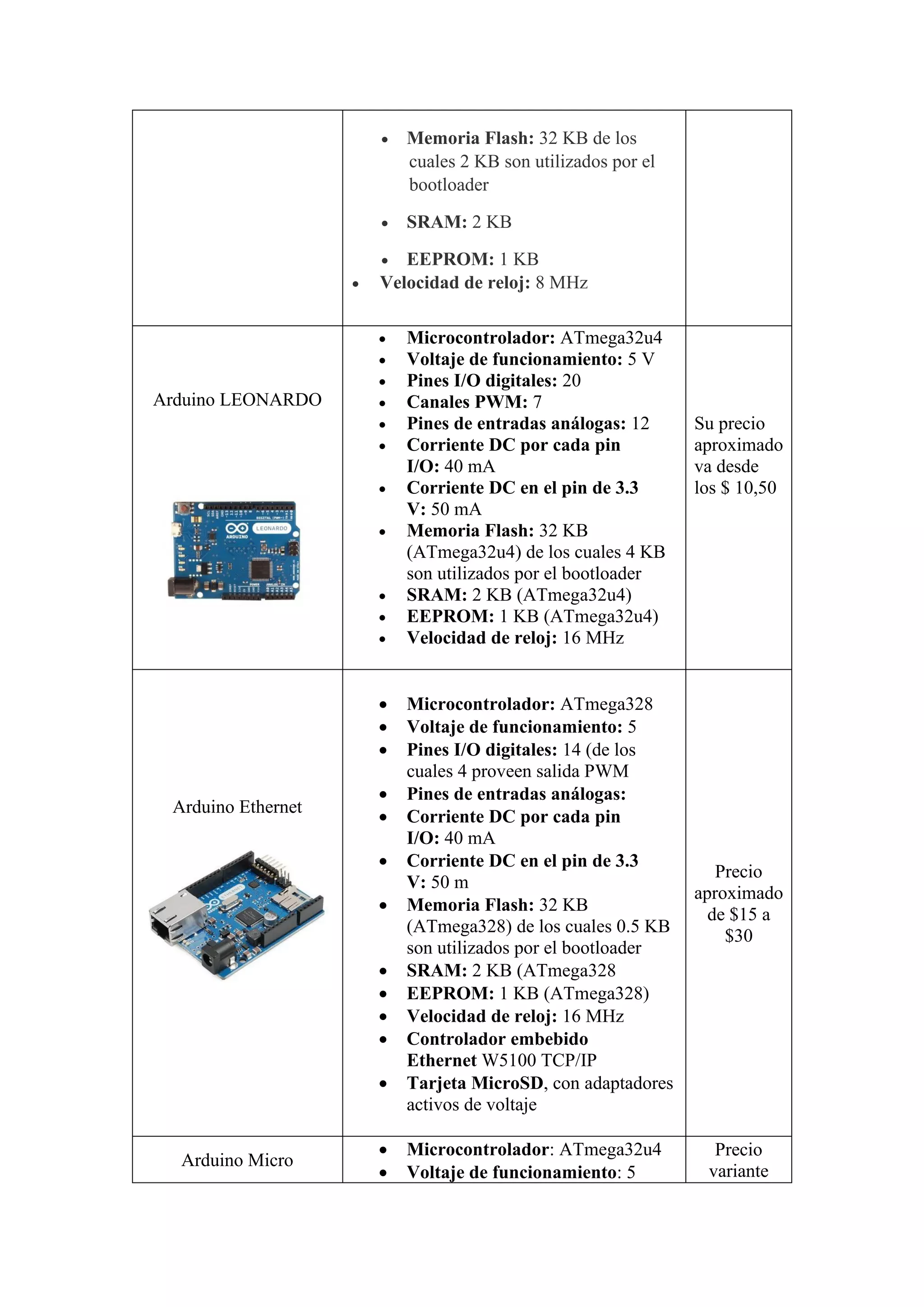

2. • Memoria Flash: 32 KB de los
cuales 2 KB son utilizados por el
bootloader
• SRAM: 2 KB
• EEPROM: 1 KB
• Velocidad de reloj: 8 MHz
Arduino LEONARDO
• Microcontrolador: ATmega32u4
• Voltaje de funcionamiento: 5 V
• Pines I/O digitales: 20
• Canales PWM: 7
• Pines de entradas análogas: 12
• Corriente DC por cada pin
I/O: 40 mA
• Corriente DC en el pin de 3.3
V: 50 mA
• Memoria Flash: 32 KB
(ATmega32u4) de los cuales 4 KB
son utilizados por el bootloader
• SRAM: 2 KB (ATmega32u4)
• EEPROM: 1 KB (ATmega32u4)
• Velocidad de reloj: 16 MHz
Su precio
aproximado
va desde
los $ 10,50
Arduino Ethernet
• Microcontrolador: ATmega328
• Voltaje de funcionamiento: 5
• Pines I/O digitales: 14 (de los
cuales 4 proveen salida PWM
• Pines de entradas análogas:
• Corriente DC por cada pin
I/O: 40 mA
• Corriente DC en el pin de 3.3
V: 50 m
• Memoria Flash: 32 KB
(ATmega328) de los cuales 0.5 KB
son utilizados por el bootloader
• SRAM: 2 KB (ATmega328
• EEPROM: 1 KB (ATmega328)
• Velocidad de reloj: 16 MHz
• Controlador embebido
Ethernet W5100 TCP/IP
• Tarjeta MicroSD, con adaptadores
activos de voltaje
Precio
aproximado
de $15 a
$30
Arduino Micro
• Microcontrolador: ATmega32u4
• Voltaje de funcionamiento: 5
Precio
variante

3. • Pines I/O digitales: 20
• Canales PWM: 7
• Pines de entradas análogas: 12
• Corriente DC por cada pin I/O:
40 mA
• Memoria Flash: 32 KB
(ATmega32u4) de los cuales 4 KB
son utilizados por el bootloader
• SRAM: 2.5 KB (ATmega32u4)
• EEPROM: 1 KB (ATmega32u4)
• Velocidad de reloj: 16 MHz
entre $5 a
$10
LilyPad Arduino Simple
• Microcontrolador: ATmega328
• Voltaje de funcionamiento: 2.7-
5.5 V
• Pines I/O digitales: 9 (de los cuales
5 proveen salida PWM)
• Pines de entradas análogas: 4
• Corriente DC por cada pin I/O:
40 mA
• Memoria Flash: 32 KB de los
cuales 2 KB son utilizados por el
bootloader
• SRAM: 2 K
• EEPROM: 1 KB
• Velocidad de reloj: 8 MHz
Precio
variante
entre $7 a
$11
