El documento describe varios tipos de antenas que se probarán en el laboratorio, incluyendo una antena panel TDJ de 13 dBi, una antena colinear de 4 tramos de 10 dBi, una antena núcleo biquad de 12 dBi, una Canantena direccional y una antena grillada de fábrica de 2,4 GHz de 24 dBi. Se proporcionan detalles sobre las características y patrones de radiación de cada antena.

1. Tipos de Antenas
Profesora María Elena Villapol
maria.villapol@ciens.ucv.ve

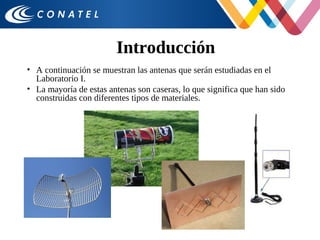

2. Introducción
• A continuación se muestran las antenas que serán estudiadas en el
Laboratorio I.
• La mayoría de estas antenas son caseras, lo que significa que han sido
construidas con diferentes tipos de materiales.

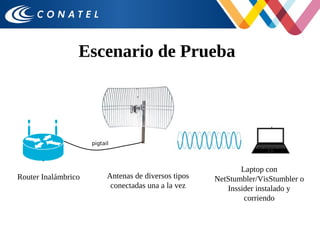

3. Escenario de Prueba
Router Inalámbrico Antenas de diversos tipos
conectadas una a la vez
Laptop con
NetStumbler/VisStumbler o
Inssider instalado y
corriendo
pigtail

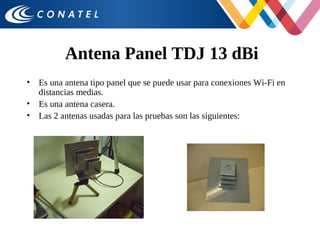

4. Antena Panel TDJ 13 dBi
• Es una antena tipo panel que se puede usar para conexiones Wi-Fi en
distancias medias.
• Es una antena casera.
• Las 2 antenas usadas para las pruebas son las siguientes:

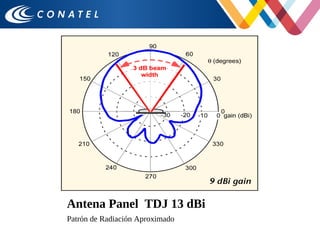

5. Antena Panel TDJ 13 dBi
Patrón de Radiación Aproximado

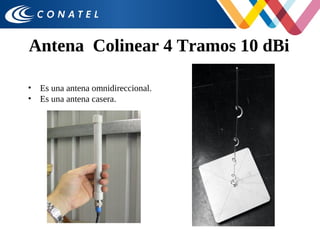

6. Antena Colinear 4 Tramos 10 dBi
• Es una antena omnidireccional.
• Es una antena casera.

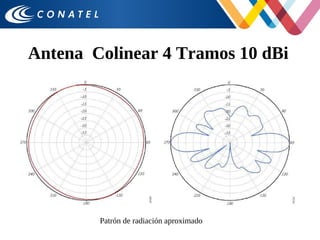

7. Antena Colinear 4 Tramos 10 dBi
Patrón de radiación aproximado

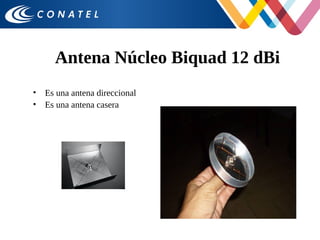

8. Antena Núcleo Biquad 12 dBi
• Es una antena direccional
• Es una antena casera

9. Antena Núcleo Biquad 12 dBi
Patrón de radiación aproximado

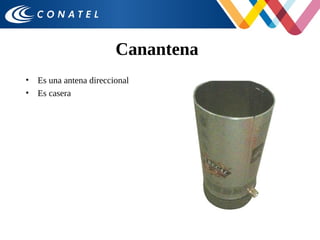

10. Canantena
• Es una antena direccional
• Es casera

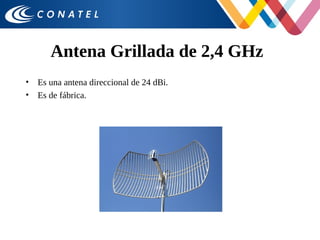

11. Antena Grillada de 2,4 GHz
• Es una antena direccional de 24 dBi.
• Es de fábrica.

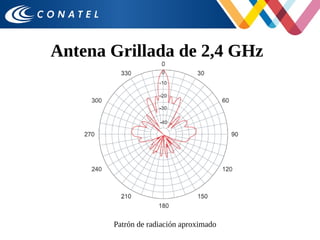

12. Antena Grillada de 2,4 GHz
Patrón de radiación aproximado
