1. LOGO
Unidad Educativa
Fiscomisional “Don Bosco”
Tema: Tipos de Monitores
Nombre: Eduardo Salinas
Curso: 1ro informática
2011-2012

2. Introducción
El monitor es el principal periférico de
salida de una computadora. Estos se
conectan a través de
una tarjeta gráfica conocida con el nombre
de adaptador o tarjeta de vídeo.
La imagen que podemos observar en los
monitores está formada por una matriz de
puntos de luz.
Cada punto de luz reflejado en la pantalla
es denominado como un píxel.

3. Monitores MDA:
 Los monitores MDA por sus siglas en
inglés “Monochrome
 Display Adapter” surgieron en el año
1981.
 Este tipo de monitores se
caracterizaban por tener un único
 color principalmente verde. El mismo
creaba irritación en los
 ojos de sus usuarios.
 Características:
 Resolución 720_350 píxeles.
 • Soporte de texto monocromático.
 • No soporta gráfico ni colores.
 • La tarjeta gráfica cuenta con una
memoria de vídeo de 4 KB.

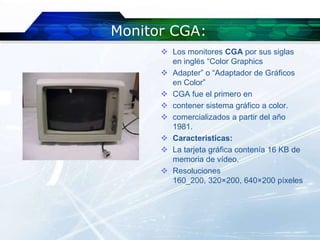

4. Monitor CGA:
 Los monitores CGA por sus siglas
en inglés “Color Graphics
 Adapter” o “Adaptador de Gráficos
en Color”
 CGA fue el primero en
 contener sistema gráfico a color.
 comercializados a partir del año
1981.
 Caracteristicas:
 La tarjeta gráfica contenía 16 KB de
memoria de vídeo.
 Resoluciones
160_200, 320×200, 640×200 píxeles

5. Monitor EGA:
 Por sus siglas en inglés
“Enhanced Graphics Adapter”
 creado en 1984 de IBM para la
visualización de gráficos
 Características:
 Resolución de 640_350 píxeles.
 • Soporte para 16 colores.
 • La tarjeta gráfica EGA estándar
traían 64 KB de memoria de vídeo.

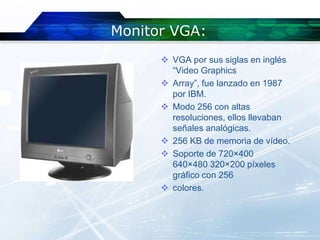

6. Monitor VGA:
 VGA por sus siglas en inglés
“Video Graphics
 Array”, fue lanzado en 1987
por IBM.
 Modo 256 con altas
resoluciones, ellos llevaban
señales analógicas.
 256 KB de memoria de vídeo.
 Soporte de 720×400
640×480 320×200 píxeles
gráfico con 256
 colores.

7. Monitor SVGA:
 SVGA denominado por
sus siglas en inglés
“Super Video
 Graphics Array”, también
conocidos por “Súper
VGA”.
 SVGA fue lanzado en
1989
 Características:
 • Resolución de
800×600, 1024_768
píxeles y
 superiores

8. Clasificación según tecnología de monitores
la tecnología han sido llevadas a cabo en
parte por el ahorro de energía, tamaño y
por brindar un nuevo producto en el
mercado.

9. Monitores CRT:
 Está basado en un Tubo de
Rayos Catódicos, en inglés
 “Cathode Ray
Tube”, desarrollado en 1987
por Karl Ferdinand Braun.
 Utilizado principalmente en
televisores
 Desventajas:
 Ventajas:
 Presenta parpadeo por
 Excelente calidad de imagen el refrescado de imagen.
 (definición, contraste, luminosi  •Consumo de energía.
dad).
 Generación de calor.
 Económico.

10. LCD:
 Nombre de pantalla o display LCD, sus
siglas en inglés significan
 “Liquid Crystal Display” o “Pantalla de
Cristal Líquido” en español.
 El funcionamiento de estas pantallas se
fundamenta en sustancias que comparten
las propiedades de sólidos y líquidos a la
vez.
 Una pantalla LCD esta formada por 2 filtros
polarizados colocados perpendicularmente
de manera
 que al aplicar una corriente eléctrica deja
pasar o no la luz. Para conseguir el color es
necesario
 aplicar tres filtros más para cada uno de los
colores básicos rojo, verde y azul.

11. Plasma:
 La pantalla de plasma fue
desarrollada en la Universidad
de
 Illinois por Donald L. Bitzer y
H. Gene Slottow, en 1995
 Funcionamiento:
 El principio de funcionamiento
de una pantalla de plasma
 consiste en iluminar pequeñas
luces fluorescentes de colores
para conformar una imagen.
 Ventajas:  Desventajas:
 • Excelente brillo.  • Vida útil corta.
 • Alta resolución.  • Coste de fabricación elevado, superior
 • Amplio ángulo de visión a los LCD.
 • Consumo de electricidad elevado.

12. Resolución:
 Se denomina al número de píxeles (o máxima resolución de
imagen) que puede ser mostrada en la
 pantalla. Viene dada por el producto de las columnas (“X”), el cual
se coloca al principio y el
 número de filas (“Y”) con el que se obtiene una razón. Por ejemplo
podemos encontrar:

13. Video Del Procedimiento de una Plasma

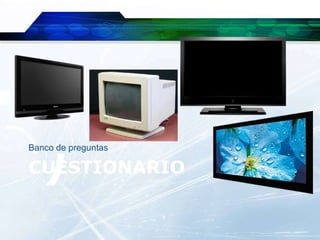

14. Banco de preguntas
CUESTIONARIO

15.  El plasma esta compuestos químicos que son:
 Hidrogeno y oxigeno neón y xenón ninguno

 Con que colores se logra utilizar toda la gama de colores:
 Rojo, Verde y Azul.

 Elpíxel emite una luz ultravioleta V F

 Escriba el nombre de la parte internan del monitor cuya función es enviar electrones
 El cátodo
 Marque con una (X) la respuesta correcta
 La pantalla de plasma es a base de fosforo ( )
 Sin el fosforo no se podría observar las imágenes (X)
 El Aquadack atrae a los electrones (X)
 El cátodo impide que pasen los electrones ( )
 El Aquadack se encarga de transformar los electrones (X)
 En fotones
 El plasma está constituido de gas común ( )
 El plasma se usa como propulsores de cohetes (X)

16.  6 Escriba si es Verdadero (V) o Falso (F)
 El numero de cátodos dependen del tamaño de la ( F)
 pantalla del monitor
 El Aquadack es aquel que aleja a los electrones (F )
 Las siglas RGV significan RED, GREEN, BLUE. ( V)
 El chupón impide que reciba una descarga eléctrica ( V)
 El Aquadack es aquel que posee menos amperaje ( F)
 7 Qué significan las siglas CRT?
 Tubos de Rayos Catódicos
 8) Complete:
 *Los monitores monocromáticos son los que tienen un solo color, en un televisor
blanco y negro, el color blanco de una partícula seria que esta encendido y si la
partícula es negra esta apagado.
 *El método RGB es para métodos aditivos, si tenemos los colores de luz rojo, azul y
verde absolutos cada uno de ellos con la combinación de estos tres colores se da el
funcionamiento primario para un método RGB que es aditivo.
 *Cuando el fósforo tiene mucha energía emite luz para cualquier monitor o pantalla.

17.  9) Realice un resumen sobre el video de reciclaje de monitores.
 En él video los monitores que ya no se usan ,pasan por un procedimiento el
cual van sacando pieza por pieza los van desarmando luego en una jaula
van poniendo los alambres, el metal, las carcasas de las pantallas, las
placas de las pantallas, los parlantes de algunos monitores, luego se
absorbe el fósforo de las pantallas por medio de una tipo de
aspiradora, también a las carcasas de los monitores se las lleva a una caja
grande donde las trituran y luego las vende para que de nuevo sirva para
realizar algún material de plástico.
 10) ¿Que es una pantalla de plasma?
 Una pantalla de plasma es un tipo de pantalla plana habitualmente usada en
televisores de gran formato como puede ser de 37 a 70 pulgadas.
 11._COMPLETE LA SIGUIENTE ORACIÓN
 La pantalla cubierta de fosforo es aquella que recibe la lluvia de electrones Que
impactan en la pantalla y las partículas de electrones las van liberando y nos
permiten que haya una visualización
 12.- ¿Como se llama la luz que genera el neón y el Xenón y que no podemos
ver?
 Se llama luz ultravioleta

18.  13.- indique 3 medidas de seguridad al desarmar un monitor CRT
 Desconectar el cable de poder
 Quitar la cubierta con cuidado para que no se nos caiga el monitor y se
trise la pantalla
 Quitar la potencia antes de revisar el monitor poniendo un alambre de
cobre amarrado en sus extremos destornilladores el uno en el yugo y el
otro en tierra

 14.- diga 3 aspectos importantes del plasma
 Es similar al gaseoso
 Esta cargado eléctricamente
 El plasma no tiene una forma definida o un volumen definido
 15.- Ponga si es verdadero o falso
 En las plasmas se necesita dos placas de cristal unidas (v)
 Tiene un diminuto tubo de cristal (v)
 Se necesita varias capas de cristal (F)

19.  16: ¿Que método de color utiliza el monitor monocromático?
 Utiliza el método sustractivo es decir que necesita una fuente de luz externa para
proyectar una imagen
 17: ¿Que método de color utiliza el monitor a color?
 Utiliza el método aditivo es decir no necesita de una fuente de luz externa sino que
emiten la luz del color que corresponde
 18 ¿Qué significa CRT?
 Tubo de rayos catódicos
 19 ¿Cómo se introducen los gases en los televisores de plasma?
 A través de un tubo muy pequeño
 20 ¿Qué pasa con las piezas de los monitores CRT una vez en el centro de
reciclaje?
 Se separan todas las piezas correctamente y se clasifican
 21¿Por qué las pantallas monocromáticas son de un color y las de colores son
diferentes?
 Porque las monocromáticas tienen pixeles de un solo color como blanco y/o
negro y las de color tienen los colores primarios

20.  22Subrayar la respuesta correcta
 Los televisores LCD son de pantalla plana
 Los monitores CRT son de pantalla plana
 23 ¿En su opinión cuál televisor es mejor: LCD, plasma o
LED?
 LED porque consumen menos energía y tienen una mejor
definición
 23 ¿En su opinión cuál televisor es mejor: LCD, plasma o
LED?
 LED porque consumen menos energía y tienen una mejor
definición
 24 Una con líneas:
 LED Contiene plasma

 LCD Contiene líquido

 Plasma Contiene diodos

21.  25 Ubicar verdadero (V) o falso (F) en las frases:
 Las pantallas de plasma consumen entre 220 y 310 vatios para las de 50 pulgadas.
(V)
 Las pantallas LED combinan mas 15.500 millones de colores en su resolución.(F)
 Los colores principales son el color verde, azul y rojo en todas laspantallas.
(V)
 26 ¿Porqué no contiene mercurio las pantallas de plasma?
 Porque se elimino el uso de lámparas fluorescentes las cuales utilizaban el
mercurio y se eliminaron para menor contaminación.
 27 ¿Para que sirve la tormenta eléctrica?
 Para que las células produzcan la luz ultravioleta y mediante el fosforo que contiene
los colores principales.
 28 Escriba 4 características de lostelevisores plasma
 • Usan gases (neón y xenón)
 • Forma una tormenta eléctrica para crear luz
 • Utilizan fósforo para crear la luz
 • La pantalla esta sujeta por ganchos que evitanque los gases se escapen
 29 Escriba una diferencia entre monitores LCD y CRT
 • Que el televisor LCD es más delgado que el CRT
 • Que el LCD funciona con cristal líquido y el CRT con tubos de Rayos

22.  30 COMPLETE
 El Neón y Zenón son gases: que generan luz ultra violeta pero no da color
 El Fósforo es: una sustancia química con colores primarios rojo, verde y azul elcual
se complementa con los demás gases
 31 ¿Qué diferencia hay con un LCD y un Plasma?
 El plasma es una variación de gases y el LCD es una pantalla de cristal líquido.
 32 ¿Cómo funcionan los monitores CRT?
 Envían flujos de electrones a alta velocidad procedentes del cátodo del tubo
 33 ¿Qué función cumple el Zenón Neón y Fósforo?
 El Zenón y Neón envían luz ultravioleta y el fósforo le da color
 34 Complete:
 Los monitores CRT funcionan enviando flujos de:
 A.- Cristales
 B.- Líquidos
 C.- Electrones
 D.- Electrodos
 35 ¿Qué sustancias usan las pantallas LCD?
 Liquida que es entre 2 placas de vidrio.
 36 ¿Qué quiere decir LED?
 Diodo emisor de luz

23.  37 ¿Que necesita todo monitor para funcionar?
 Necesita de electricidad o un estimulo que provoque una reacción.

 38 Conteste verdadero o falso
 Un monitor plasma necesita cristales líquidos (F)
 Los monitores CRT tienen fosforo en el cristal (V)
 El neón y el xenón son gases del LED (F)

 39 Conteste verdadero o falso
 Un monitor plasma necesita cristales líquidos(F)
 Los monitores CRT tienen fosforo en el cristal(V)
 El neón y el xenón son gases del LED (F)

 40 Escriba 2 diferencias de los CRT y los LCD
 El monitor CRT es mucho más grueso q el LCD
 El LCD funciona con cristal líquido y el CRT con tubos de cristal

24.  41 Que precaución se debe tener al abrir un monitor CRT
 Verificar que el chupón estece bien puesto y descargar la energía cargada
en el monitor

 42 Que significan las siglas CRT?
 Tubos de Rayos Catódicos
 43 En que se basa el funcionamiento del monitor LCD?
 Se basa en su perfeccionada pantalla ya que usa una pantalla de tipo
agua
 44 Escriba (v) si es verdadero y (f) si es falso.
 a)El cátodo cuando tiene mucha electricidad forma o emite electrones. (v)
 b)La tención no atrae a los electrones y los hace ir de la forma mas lenta
para que vayan muy lentamente hacia el frente donde esta la parte inferior
de la pantalla. (f)
 c)La idea de los monitores es que tangan luz pero que no tengan ninguna
quemadura. (v)
 d)El monitor tienen unas placas que se las llama acualac. (v)

25.  45 ¿Cuál es el nombre de la palca que forman parte de los monitores
CRT?
 El nombre de la placa que contienen los monitores CRT tienen los
nombres de placas acualac.
 46) ¿Que es una pantalla de plasma?
 Una pantalla de plasma es un tipo de pantalla plana habitualmente usada
en televisores de gran formato como puede ser de 37 a 70 pulgadas.
 47 CONTESTE VERDADERO O FALSO
 Algunas pantallas o televisores que utilizan tubos catódicos pueden
acumular
 electricidad estática (v)
 En los monitores CRT, esos puntos de fósforo se agrupan en tres colores:
rojo, verde yazul(v)
 La pantalla de plasma es de cristal líquido(f)
 48 ¿Como se llaman las placas que atraen a los electrones hacia el
frente del monitor?
 Se llaman Aquadac

26.  49¿Dibuje una tv LCD?
 50 Dibuje como el cátodo proyecta los diferentes
tipos de rayos que llegan a la superficie interna del
frente del monitor
