Tipos de redes topologías

Ana Cristina Ceja Alejandres Grupo 102
1
Tipos de redes topologías
1.- ¿qué es una red informática?
Una red informática es un conjunto de dispositivos interconectados entre sí a través de un medio, que intercambian información y comparten recursos. Básicamente, la comunicación dentro de una red informática es un proceso en el que existen dos roles bien definidos para los dispositivos conectados, emisor y receptor, que se van asumiendo y alternando en distintos instantes de tiempo.
También hay mensajes, que es lo que estos roles intercambian. La estructura y el modo de funcionamiento de las redes informáticas actuales están definidos en varios estándares, siendo el más extendido de todo el modelo TCP/IP, basado en el modelo de referencia o teórico OSI.
De la definición anterior podemos identificar los actores principales en toda red informática, que veremos a continuación.
Dispositivos
Los dispositivos conectados a una red informática pueden clasificarse en dos tipos: los que gestionan el acceso y las comunicaciones en una red (dispositivos de red), como módem, router, switch, Access point, bridge, etc.; y los que

2

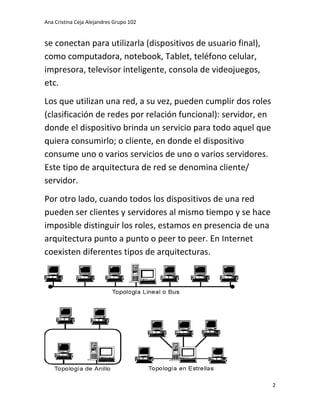

se conectan para utilizarla (dispositivos de usuario final), como computadora, notebook, Tablet, teléfono celular, impresora, televisor inteligente, consola de videojuegos, etc.
Los que utilizan una red, a su vez, pueden cumplir dos roles (clasificación de redes por relación funcional): servidor, en donde el dispositivo brinda un servicio para todo aquel que quiera consumirlo; o cliente, en donde el dispositivo consume uno o varios servicios de uno o varios servidores. Este tipo de arquitectura de red se denomina cliente/ servidor.
Por otro lado, cuando todos los dispositivos de una red pueden ser clientes y servidores al mismo tiempo y se hace imposible distinguir los roles, estamos en presencia de una arquitectura punto a punto o peer to peer. En Internet coexisten diferentes tipos de arquitecturas.

3
Tipos de redes
El término red informática hace referencia a un conjunto de equipos y dispositivos informáticos conectados entre sí, cuyo objeto es transmitir datos para compartir recursos e información. Si bien existen diversas clasificaciones de redes informáticas, la más reconocida es aquella que las distingue de acuerdo a su alcance. De esta manera los tipos de redes son:
RED DE ÁREA PERSONAL o PAN (personal área network). Es una red conformada por una pequeña cantidad de equipos, establecidos a una corta distancia uno de otro. Esta configuración permite que la comunicación que se establezca sea rápida y efectiva.

4

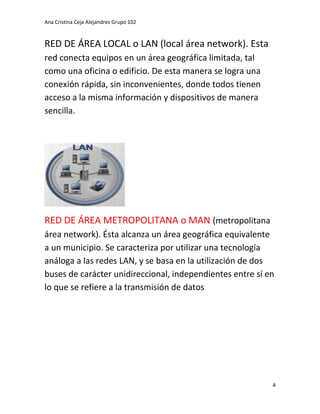

RED DE ÁREA LOCAL o LAN (local área network). Esta red conecta equipos en un área geográfica limitada, tal como una oficina o edificio. De esta manera se logra una conexión rápida, sin inconvenientes, donde todos tienen acceso a la misma información y dispositivos de manera sencilla.
RED DE ÁREA METROPOLITANA o MAN (metropolitana área network). Ésta alcanza un área geográfica equivalente a un municipio. Se caracteriza por utilizar una tecnología análoga a las redes LAN, y se basa en la utilización de dos buses de carácter unidireccional, independientes entre sí en lo que se refiere a la transmisión de datos

5
RED DE ÁREA AMPLIA o WAN (wide área network). Estas redes se basan en la conexión de equipos informáticos ubicados en un área geográfica extensa, por ejemplo entre distintos continentes. Al comprender una distancia tan grande la transmisión de datos se realiza a una velocidad menor en relación con las redes anteriores. Sin embargo, tienen la ventaja de trasladar una cantidad de información mucho mayor. La conexión es realizada a través de fibra óptica o satélites.

6
RED DE ÁREA LOCAL INALÁMBRICA o WLAN (Wireless Local Área Network). Es un sistema de transmisión de información de forma inalámbrica, es decir, por medio de satélites, microondas, etc. Nace a partir de la creación y posterior desarrollo de los dispositivos móviles y los equipos portátiles, y significan una alternativa a la conexión de equipos a través de cableado.

7

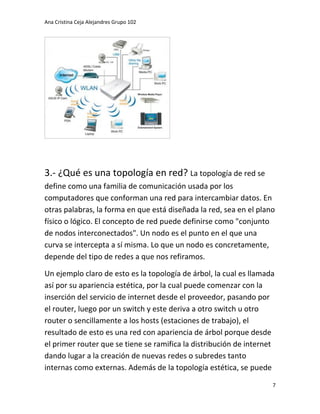

3.- ¿Qué es una topología en red? La topología de red se define como una familia de comunicación usada por los computadores que conforman una red para intercambiar datos. En otras palabras, la forma en que está diseñada la red, sea en el plano físico o lógico. El concepto de red puede definirse como "conjunto de nodos interconectados". Un nodo es el punto en el que una curva se intercepta a sí misma. Lo que un nodo es concretamente, depende del tipo de redes a que nos refiramos.
Un ejemplo claro de esto es la topología de árbol, la cual es llamada así por su apariencia estética, por la cual puede comenzar con la inserción del servicio de internet desde el proveedor, pasando por el router, luego por un switch y este deriva a otro switch u otro router o sencillamente a los hosts (estaciones de trabajo), el resultado de esto es una red con apariencia de árbol porque desde el primer router que se tiene se ramifica la distribución de internet dando lugar a la creación de nuevas redes o subredes tanto internas como externas. Además de la topología estética, se puede

8
dar una topología lógica a la red y eso dependerá de lo que se necesite en el momento.
En algunos casos se puede usar la palabra arquitectura en un sentido relajado para hablar a la vez de la disposición física del cableado y de cómo el protocolo considera dicho cableado. Así, en un anillo con una MAU podemos decir que tenemos una topología en anillo, o de que se trata de un anillo con topología en estrella.
La topología de red la determina únicamente la configuración de las conexiones entre nodos. La distancia entre los nodos, las interconexiones físicas, las tasas de transmisión y los tipos de señales no pertenecen a la topología de la red, aunque pueden verse afectados por la misma.

9
4.- Tipos de topología
Red de Punto a Punto
Las redes punto a punto son aquellas que responden a un tipo de arquitectura de red en las que cada canal de datos se usa para comunicar únicamente dos nodos, en clara oposición a las redes multipunto, en las cuales cada canal de datos se puede usar para comunicarse con diversos nodos. En una red punto a punto, los dispositivos en red actúan como socios iguales, o pares entre sí. Como pares, cada dispositivo puede tomar el rol de esclavo o la función de maestro. En un momento, el dispositivo A, por ejemplo, puede hacer una petición de un mensaje / dato del dispositivo B, y este es el que le responde enviando el mensaje / dato al dispositivo A. El dispositivo A funciona como esclavo, mientras que B funciona como maestro. Un momento después los dispositivos A y B pueden revertir los roles: B, como esclavo, hace una solicitud a A, y A, como maestro, responde a la solicitud de B. A y B permanecen en una relación recíproca o par entre ellos.
Las redes punto a punto son relativamente fáciles de instalar y operar. A medida que las redes crecen, las relaciones punto a punto se vuelven más difíciles de coordinar y operar. Su eficiencia decrece rápidamente a medida que la cantidad de dispositivos en la red aumenta.
Los enlaces que interconectan los nodos de una red punto a punto se pueden clasificar en tres tipos según el sentido de las comunicaciones que transportan: Simplex.- La transacción sólo se efectúa en un solo sentido. Half-dúpIex.- La transacción se realiza

10
en ambos sentidos, pero de forma alternativa, es decir solo uno puede transmitir en un momento dado, no pudiendo transmitir los dos al mismo tiempo. FuIl-Dúplex.- La transacción se puede llevar a cabo en ambos sentidos simultáneamente. Cuando la velocidad de los enlaces Semi-dúplex y Dúplex es la misma en ambos sentidos, se dice que es un enlace simétrico, en caso contrario se dice que es un enlace asimétrico.
Red en estrella
Una red en estrella es una red en la cual las estaciones están conectadas directamente a un punto central y todas las comunicaciones se han de hacer necesariamente a través de éste. Los dispositivos no están directamente conectados entre sí, además de que no se permite tanto tráfico de información. Dada su transmisión, una red en estrella activa tiene un nodo central activo

11
que normalmente tiene los medios para prevenir problemas relacionados con el eco.
Se utiliza sobre todo para redes locales. La mayoría de las redes de área local que tienen un enrutador (router), un conmutador (switch) o un concentrador (hub) siguen esta topología. El nodo central en éstas sería el enrutador, el conmutador o el concentrador, por el que pasan todos los paquetes de usuarios.

12
Red en árbol
La red en árbol es una topología de red en la que los nodos están colocados en forma de árbol. Desde una visión topológica, es parecida a una serie de redes en estrella interconectadas salvo en que no tiene un nodo central. En cambio, tiene un nodo de enlace troncal, generalmente ocupado por un hub o switch, desde el que se ramifican los demás nodos. Es una variación de la red en bus, la falla de un nodo no implica interrupción en las comunicaciones. Se comparte el mismo canal de comunicaciones.
La topología en árbol puede verse como una combinación de varias topologías en estrella. Tanto la de árbol como la de estrella son similares a la de bus cuando el nodo de interconexión trabaja en modo difusión, pues la información se propaga hacia todas las estaciones, solo que en esta topología las ramificaciones se extienden a partir de un punto raíz (estrella), a tantas ramificaciones como sean posibles, según las características del árbol.
Los problemas asociados a las topologías anteriores radican en que los datos son recibidos por todas las estaciones sin importar para quien vayan dirigidos. Es entonces necesario dotar a la red de un mecanismo que permita identificar al destinatario de los mensajes, para que estos puedan recogerlos a su arribo. Además, debido a la presencia de un medio de transmisión compartido entre muchas

13
estaciones, pueden producirse interferencia entre las señales cuando dos o más estaciones transmiten al mismo tiempo.
Topología híbrida, las redes pueden utilizar diversas tipologías para conectarse, como por ejemplo en estrella.

14
Topología hibrida
La topología híbrida es una de las más frecuentes y se deriva de la unión de varios tipos de topologías de red, de aquí el nombre de híbridas. Ejemplos de topologías híbridas serían: en árbol, estrella- estrella, bus-estrella, etc.
Su implementación se debe a la complejidad de la solución de red, o bien al aumento en el número de dispositivos, lo que hace necesario establecer una topología de este tipo. Las topologías híbridas tienen un costo muy elevado debido a su administración y mantenimiento, ya que cuentan con segmentos de diferentes tipos, lo que obliga a invertir en equipo adicional para lograr la conectividad deseada.

15
5.- ¿Qué tipos de redes tenemos en el laboratorio 1, laboratorio 2 y en la administración y que topología tiene cada uno?
La red que tienen los dos laboratorios y la administración es tipo LAN
Y la topología que tiene es Estrella
