Este documento describe los conceptos básicos de las redes de computadoras, incluyendo los tipos de redes (LAN, MAN, WAN), la topología de redes (punto a punto, en bus, en estrella, etc.), los componentes de una red (servidores, estaciones de trabajo, tarjetas de red, repetidores, switches, etc.), los protocolos de red y los tipos de cableado (cable coaxial, cable de par trenzado, fibra óptica).

1. REDES EN LA
COMPUTADOR
AS
Katherine Gaitan
Danifer Hurtado 11-5

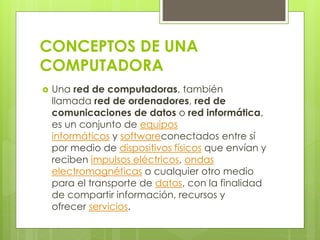

2. CONCEPTOS DE UNA
COMPUTADORA
 Una red de computadoras, también
llamada red de ordenadores, red de
comunicaciones de datos o red informática,
es un conjunto de equipos
informáticos y softwareconectados entre sí
por medio de dispositivos físicos que envían y
reciben impulsos eléctricos, ondas
electromagnéticas o cualquier otro medio
para el transporte de datos, con la finalidad
de compartir información, recursos y
ofrecer servicios.

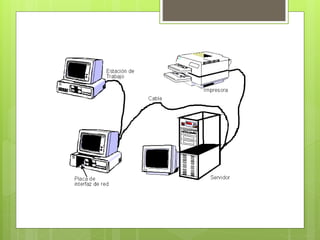

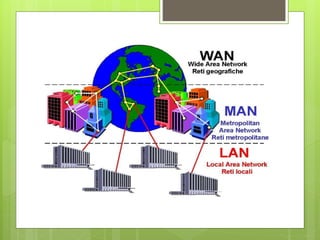

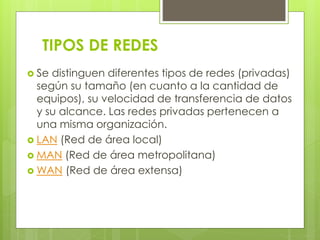

4. TIPOS DE REDES
 Se distinguen diferentes tipos de redes (privadas)
según su tamaño (en cuanto a la cantidad de
equipos), su velocidad de transferencia de datos
y su alcance. Las redes privadas pertenecen a
una misma organización.
 LAN (Red de área local)
 MAN (Red de área metropolitana)
WAN (Red de área extensa)

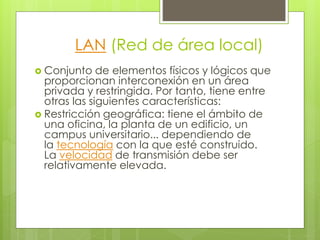

6. LAN (Red de área local)
 Conjunto de elementos físicos y lógicos que
proporcionan interconexión en un área
privada y restringida. Por tanto, tiene entre
otras las siguientes características:
 Restricción geográfica: tiene el ámbito de
una oficina, la planta de un edificio, un
campus universitario... dependiendo de
la tecnología con la que esté construido.
La velocidad de transmisión debe ser
relativamente elevada.

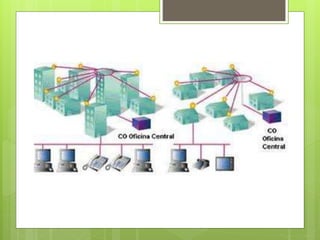

8. MAN (Red de área
metropolitana)
Red de área metropolitana conecta diversas
LAN cercanas geográficamente (en un área
de alrededor de 50 kilómetros) entre sí a alta
velocidad, una MAN permite que dos nodos
remotos se comuniquen como si fueran
parte de la misma red de área local.
 Una MAN está compuesta
por conmutadores o routers conectados
entre sí mediante conexiones de alta
velocidad (generalmente cables de fibra
óptica).

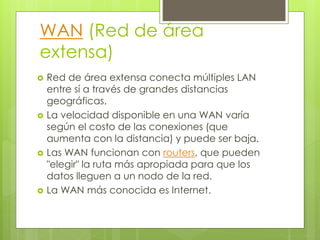

10. WAN (Red de área
extensa)
 Red de área extensa conecta múltiples LAN
entre sí a través de grandes distancias
geográficas.
 La velocidad disponible en una WAN varía
según el costo de las conexiones (que
aumenta con la distancia) y puede ser baja.
 Las WAN funcionan con routers, que pueden
"elegir" la ruta más apropiada para que los
datos lleguen a un nodo de la red.
 La WAN más conocida es Internet.

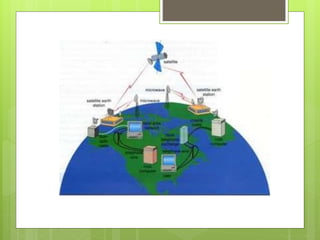

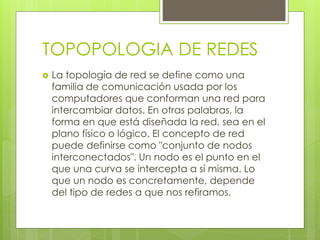

12. TOPOPOLOGIA DE REDES
 La topología de red se define como una
familia de comunicación usada por los
computadores que conforman una red para
intercambiar datos. En otras palabras, la
forma en que está diseñada la red, sea en el
plano físico o lógico. El concepto de red
puede definirse como "conjunto de nodos
interconectados". Un nodo es el punto en el
que una curva se intercepta a sí misma. Lo
que un nodo es concretamente, depende
del tipo de redes a que nos refiramos.

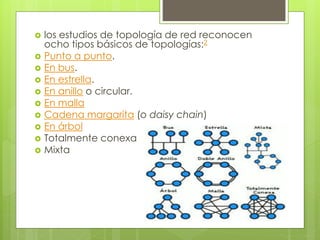

13.  los estudios de topología de red reconocen
ocho tipos básicos de topologías:2
 Punto a punto.
 En bus.
 En estrella.
 En anillo o circular.
 En malla
 Cadena margarita (o daisy chain)
 En árbol
 Totalmente conexa
 Mixta

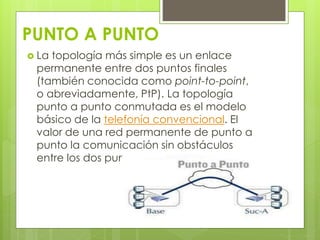

14. PUNTO A PUNTO
 La topología más simple es un enlace
permanente entre dos puntos finales
(también conocida como point-to-point,
o abreviadamente, PtP). La topología
punto a punto conmutada es el modelo
básico de la telefonía convencional. El
valor de una red permanente de punto a
punto la comunicación sin obstáculos
entre los dos puntos finales.

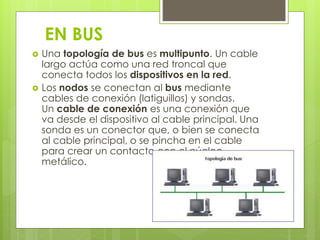

15. EN BUS
 Una topología de bus es multipunto. Un cable
largo actúa como una red troncal que
conecta todos los dispositivos en la red.
 Los nodos se conectan al bus mediante
cables de conexión (latiguillos) y sondas.
Un cable de conexión es una conexión que
va desde el dispositivo al cable principal. Una
sonda es un conector que, o bien se conecta
al cable principal, o se pincha en el cable
para crear un contacto con el núcleo
metálico.

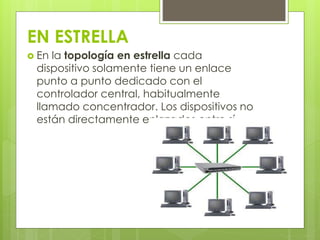

16. EN ESTRELLA
 En la topología en estrella cada
dispositivo solamente tiene un enlace
punto a punto dedicado con el
controlador central, habitualmente
llamado concentrador. Los dispositivos no
están directamente enlazados entre sí.

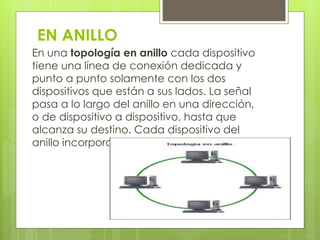

17. EN ANILLO
En una topología en anillo cada dispositivo
tiene una línea de conexión dedicada y
punto a punto solamente con los dos
dispositivos que están a sus lados. La señal
pasa a lo largo del anillo en una dirección,
o de dispositivo a dispositivo, hasta que
alcanza su destino. Cada dispositivo del
anillo incorpora un repetidor.

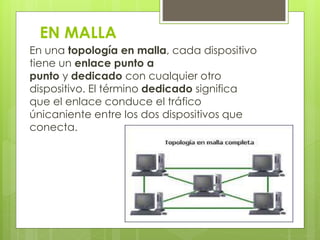

18. EN MALLA
En una topología en malla, cada dispositivo
tiene un enlace punto a
punto y dedicado con cualquier otro
dispositivo. El término dedicado significa
que el enlace conduce el tráfico
únicaniente entre los dos dispositivos que
conecta.

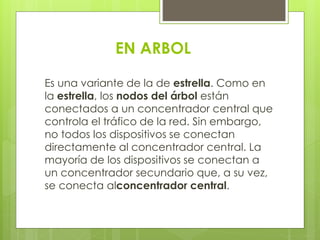

19. EN ARBOL
Es una variante de la de estrella. Como en
la estrella, los nodos del árbol están
conectados a un concentrador central que
controla el tráfico de la red. Sin embargo,
no todos los dispositivos se conectan
directamente al concentrador central. La
mayoría de los dispositivos se conectan a
un concentrador secundario que, a su vez,
se conecta alconcentrador central.

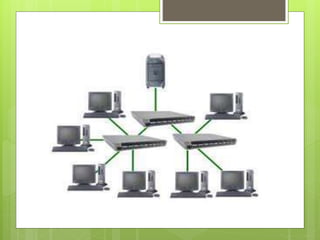

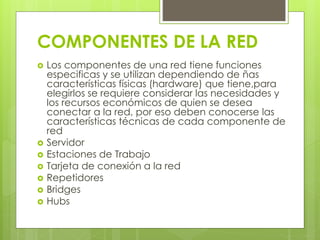

21. COMPONENTES DE LA RED
 Los componentes de una red tiene funciones
especificas y se utilizan dependiendo de ñas
características físicas (hardware) que tiene,para
elegirlos se requiere considerar las necesidades y
los recursos económicos de quien se desea
conectar a la red, por eso deben conocerse las
características técnicas de cada componente de
red
 Servidor
 Estaciones de Trabajo
 Tarjeta de conexión a la red
 Repetidores
 Bridges
 Hubs

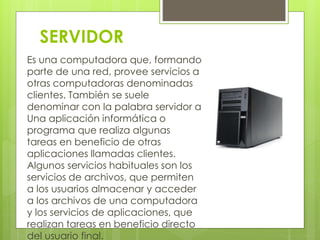

22. SERVIDOR
Es una computadora que, formando
parte de una red, provee servicios a
otras computadoras denominadas
clientes. También se suele
denominar con la palabra servidor a
Una aplicación informática o
programa que realiza algunas
tareas en beneficio de otras
aplicaciones llamadas clientes.
Algunos servicios habituales son los
servicios de archivos, que permiten
a los usuarios almacenar y acceder
a los archivos de una computadora
y los servicios de aplicaciones, que
realizan tareas en beneficio directo
del usuario final.

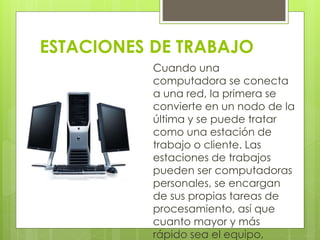

23. ESTACIONES DE TRABAJO
Cuando una
computadora se conecta
a una red, la primera se
convierte en un nodo de la
última y se puede tratar
como una estación de
trabajo o cliente. Las
estaciones de trabajos
pueden ser computadoras
personales, se encargan
de sus propias tareas de
procesamiento, así que
cuanto mayor y más
rápido sea el equipo,

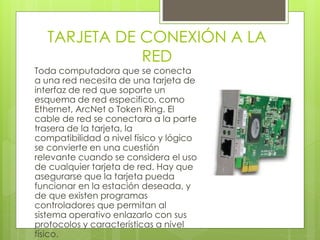

24. TARJETA DE CONEXIÓN A LA
RED
Toda computadora que se conecta
a una red necesita de una tarjeta de
interfaz de red que soporte un
esquema de red especifico, como
Ethernet, ArcNet o Token Ring. El
cable de red se conectara a la parte
trasera de la tarjeta, la
compatibilidad a nivel físico y lógico
se convierte en una cuestión
relevante cuando se considera el uso
de cualquier tarjeta de red. Hay que
asegurarse que la tarjeta pueda
funcionar en la estación deseada, y
de que existen programas
controladores que permitan al
sistema operativo enlazarlo con sus
protocolos y características a nivel
físico.

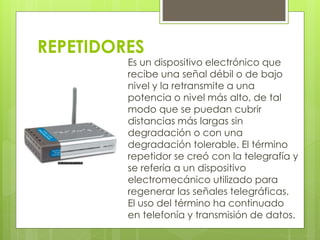

25. REPETIDORES
Es un dispositivo electrónico que
recibe una señal débil o de bajo
nivel y la retransmite a una
potencia o nivel más alto, de tal
modo que se puedan cubrir
distancias más largas sin
degradación o con una
degradación tolerable. El término
repetidor se creó con la telegrafía y
se refería a un dispositivo
electromecánico utilizado para
regenerar las señales telegráficas.
El uso del término ha continuado
en telefonía y transmisión de datos.

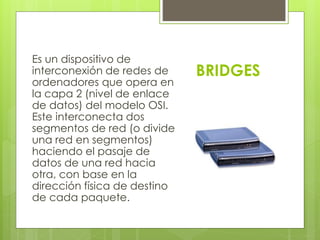

26. BRIDGES
Es un dispositivo de
interconexión de redes de
ordenadores que opera en
la capa 2 (nivel de enlace
de datos) del modelo OSI.
Este interconecta dos
segmentos de red (o divide
una red en segmentos)
haciendo el pasaje de
datos de una red hacia
otra, con base en la
dirección física de destino
de cada paquete.

27. HUBS
Es un dispositivo que permite
centralizar el cableado de una red
y poder ampliarla. Esto significa
que dicho dispositivo recibe una
señal y repite esta señal
emitiéndola por sus diferentes
puertos.
Pasivo.- No necesita energía
eléctrica. Se dedica a la
interconexión.
Activo.- Necesita alimentación.
Además de concentrar el
cableado, regeneran la señal,
eliminan el ruido y amplifican la
señal
Inteligente.-También llamados
smart hubs son hubs activos que
incluyen microprocesador.

28. SWITCH
Es un dispositivo digital de
lógica de interconexión de
redes de computadores
que opera en la capa 2
(nivel de enlace de datos)
del modelo OSI. Su función
es interconectar dos o más
segmentos de red, de
manera similar a los puentes
(bridges), pasando datos
de un segmento a otro de
acuerdo con la dirección
MAC de destino de las
tramas en la red.

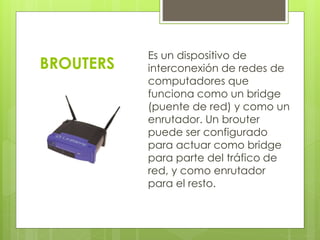

29. BROUTERS
Es un dispositivo de
interconexión de redes de
computadores que
funciona como un bridge
(puente de red) y como un
enrutador. Un brouter
puede ser configurado
para actuar como bridge
para parte del tráfico de
red, y como enrutador
para el resto.

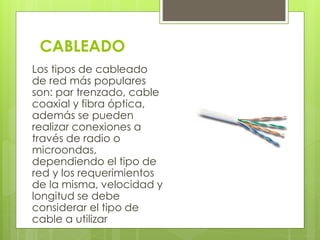

30. CABLEADO
Los tipos de cableado
de red más populares
son: par trenzado, cable
coaxial y fibra óptica,
además se pueden
realizar conexiones a
través de radio o
microondas,
dependiendo el tipo de
red y los requerimientos
de la misma, velocidad y
longitud se debe
considerar el tipo de
cable a utilizar

31. PROTOCOLOS DE REDES
 El concepto de protocolo de red se utiliza en el contexto
de la informática para nombrar a las normativas y los
criterios que fijan cómo deben comunicarse los diversos
componentes de un cierto sistema de interconexión. Esto
quiere decir que, a través de este protocolo, los
dispositivos que se conectan en red pueden intercambiar
datos.
 También conocido como protocolo de comunicación, el
protocolo de red establece la semántica y la sintaxis del
intercambio de información, algo que constituye un
estándar. Existen protocolos de red en cada capa o nivel
de la conexión. La capa inferir refiere a la conectividad
física que permite el desarrollo de la red ( con cables UTP,
ondas de radio, etc,) mientra que la capa mas avanzada
esta vinculada a las aplicaciones que utiliza el usuario de
la computadora (con protocolos como
HTTP,FTP,SMTP,POP y otros.

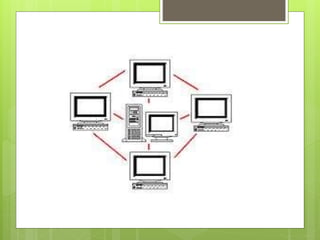

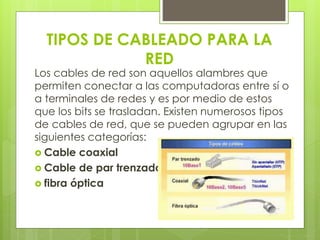

33. TIPOS DE CABLEADO PARA LA
RED
Los cables de red son aquellos alambres que
permiten conectar a las computadoras entre sí o
a terminales de redes y es por medio de estos
que los bits se trasladan. Existen numerosos tipos
de cables de red, que se pueden agrupar en las
siguientes categorías:
 Cable coaxial
 Cable de par trenzado
 fibra óptica

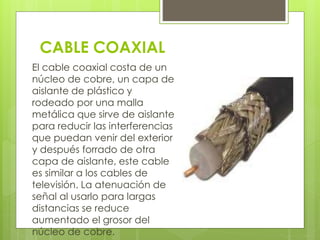

34. CABLE COAXIAL
El cable coaxial costa de un
núcleo de cobre, un capa de
aislante de plástico y
rodeado por una malla
metálica que sirve de aislante
para reducir las interferencias
que puedan venir del exterior
y después forrado de otra
capa de aislante, este cable
es similar a los cables de
televisión. La atenuación de
señal al usarlo para largas
distancias se reduce
aumentado el grosor del
núcleo de cobre.

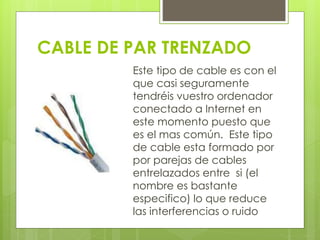

35. CABLE DE PAR TRENZADO
Este tipo de cable es con el
que casi seguramente
tendréis vuestro ordenador
conectado a Internet en
este momento puesto que
es el mas común. Este tipo
de cable esta formado por
por parejas de cables
entrelazados entre si (el
nombre es bastante
especifico) lo que reduce
las interferencias o ruido

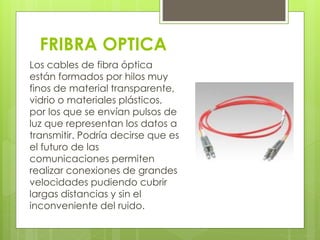

36. FRIBRA OPTICA
Los cables de fibra óptica
están formados por hilos muy
finos de material transparente,
vidrio o materiales plásticos,
por los que se envían pulsos de
luz que representan los datos a
transmitir. Podría decirse que es
el futuro de las
comunicaciones permiten
realizar conexiones de grandes
velocidades pudiendo cubrir
largas distancias y sin el
inconveniente del ruido.
