1. 5.4TIPOS DE RESISTENCIAS
Para todos los tipos de resistencias se puede distinguir su valor en ohmios, la potencia que
son capaces de disipar y el voltaje máximo que soportan.
En general podemos distinguir entre resistencias cuya utilidad es la de convertir la energía
eléctrica en calor, como por ejemplo la resistencia de un horno o de un secador de pelo y
las resistencias utilizadas en electrónica que, si bien generan un calor, tienen distintas
funciones dentro de un circuito electrónico.
Las resistencias calefactores suelen estar formadas por un hilo de un material conductor con
la longitud y sección adecuadas para disipar la energía calorífica que se va a generar.
Un tipo especial de resistencias calefactoras son los “reostatos” que permiten variar el valor
de resistencia.
5.16.1. Resistencias empleadas en electrónica
RESISTENCIAS FIJAS
RESISTENCIAS DE HILO BOBINADO.- Fueron de los primeros tipos en fabricarse,
y aún se utilizan cuando se requieren potencias algo elevadas de disipación. Están

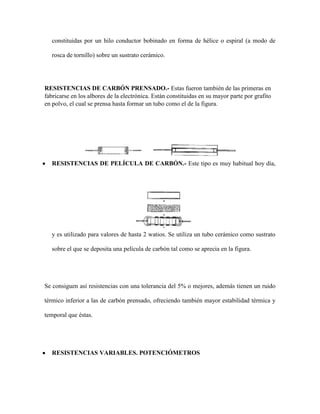

2. constituidas por un hilo conductor bobinado en forma de hélice o espiral (a modo de
rosca de tornillo) sobre un sustrato cerámico.
RESISTENCIAS DE CARBÓN PRENSADO.- Estas fueron también de las primeras en
fabricarse en los albores de la electrónica. Están constituidas en su mayor parte por grafito
en polvo, el cual se prensa hasta formar un tubo como el de la figura.
RESISTENCIAS DE PELÍCULA DE CARBÓN.- Este tipo es muy habitual hoy día,
y es utilizado para valores de hasta 2 watios. Se utiliza un tubo cerámico como sustrato
sobre el que se deposita una película de carbón tal como se aprecia en la figura.
Se consiguen así resistencias con una tolerancia del 5% o mejores, además tienen un ruido
térmico inferior a las de carbón prensado, ofreciendo también mayor estabilidad térmica y
temporal que éstas.
RESISTENCIAS VARIABLES. POTENCIÓMETROS

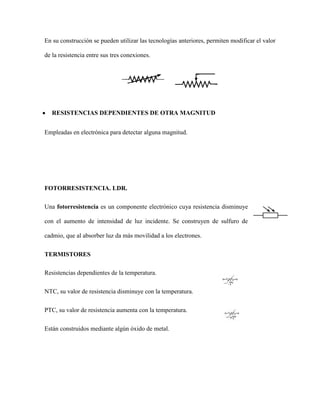

3. En su construcción se pueden utilizar las tecnologías anteriores, permiten modificar el valor
de la resistencia entre sus tres conexiones.
RESISTENCIAS DEPENDIENTES DE OTRA MAGNITUD
Empleadas en electrónica para detectar alguna magnitud.
FOTORRESISTENCIA. LDR.
Una fotorresistencia es un componente electrónico cuya resistencia disminuye
con el aumento de intensidad de luz incidente. Se construyen de sulfuro de
cadmio, que al absorber luz da más movilidad a los electrones.
TERMISTORES
Resistencias dependientes de la temperatura.
NTC, su valor de resistencia disminuye con la temperatura.
PTC, su valor de resistencia aumenta con la temperatura.
Están construidos mediante algún óxido de metal.
