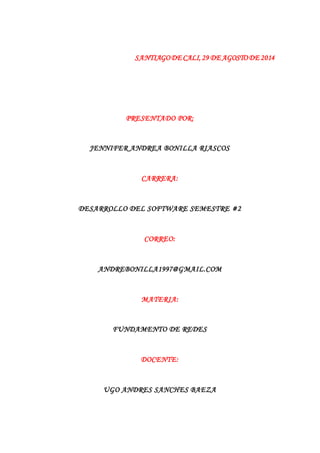

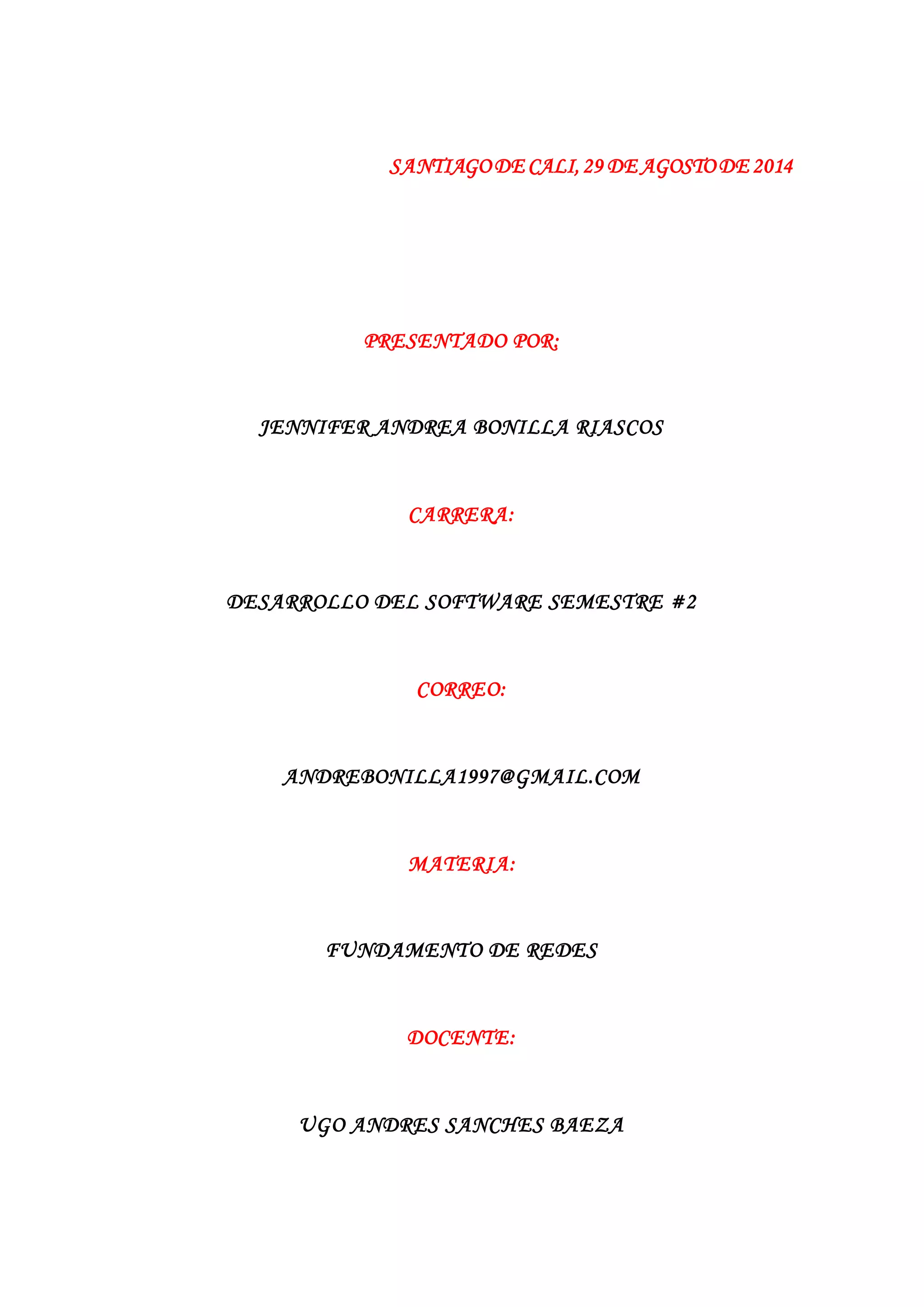

1. SANTIAGO DE CALI, 29 DE AGOSTO DE 2014
PRESENTADO POR:
JENNIFER ANDREA BONILLA RIASCOS
CARRERA:
DESARROLLO DEL SOFTWARE SEMESTRE #2
CORREO:
ANDREBONILLA1997@GMAIL.COM
MATERIA:
FUNDAMENTO DE REDES
DOCENTE:
UGO ANDRES SANCHES BAEZA

2. ¿QUÉ ES VLAN?
Una VLAN (acrónimo de virtual LAN, red de área local virtual)
es un método para crear redes lógicas independientes dentro de una
misma red física.1 Varias VLAN pueden coexistir en un único
conmutador físico o en una única red física. Son útiles para reducir
el tamaño del dominio de difusión y ayudan en la administración de
la red, separando segmentos lógicos de una red de área local (los
departamentos de una empresa, por ejemplo) que no deberían
intercambiar datos usando la red local (aunque podrían hacerlo a
través de un enrutador o un conmutador de capa 3 y 4).
Una VLAN consiste en dos redes de ordenadores que se comportan
como si estuviesen conectados al mismo PCI, aunque se encuentren
físicamente conectados a diferentes segmentos de una red de área
local. Los administradores de red configuran las VLANs mediante
hardware en lugar de software, lo que las hace extremadamente
fuertes.
Aunque las más habituales son las VLAN basadas en puertos
(nivel 1), las redes de área local virtuales se pueden clasificar en
cuatro tipos según el nivel de la jerarquía OSI en el que operen:
 VLAN de nivel 1 (por puerto). También conocida como “port
switching”. Se especifica qué puertos del switch pertenecen a
la VLAN, los miembros de dicha VLAN son los que se
conecten a esos puertos. No permite la movilidad de los
usuarios, habría que reconfigurar las VLANs si el usuario se
mueve físicamente. Es la más común y la que se explica en
profundidad en este artículo.
 VLAN de nivel 2 por direcciones MAC. Se asignan hosts a
una VLAN en función de su dirección MAC. Tiene la ventaja

3. de que no hay que reconfigurar el dispositivo de conmutación
si el usuario cambia su localización, es decir, se conecta a otro
puerto de ese u otro dispositivo. El principal inconveniente es
que si hay cientos de usuarios habría que asignar los miembros
uno a uno.
 VLAN de nivel 2 por tipo de protocolo. La VLAN queda
determinada por el contenido del campo tipo de protocolo de
la trama MAC. Por ejemplo, se asociaría VLAN 1 al
protocolo IPv4, VLAN 2 al protocolo IPv6, VLAN 3 a
AppleTalk, VLAN 4 a IPX...
 VLAN de nivel 3 por direcciones de subred (subred virtual).
La cabecera de nivel 3 se utiliza para mapear la VLAN a la
que pertenece. En este tipo de VLAN son los paquetes, y no
las estaciones, quienes pertenecen a la VLAN. Estaciones con
múltiples protocolos de red (nivel 3) estarán en múltiples
VLANs.
 VLAN de niveles superiores. Se crea una VLAN para cada
aplicación: FTP, flujos multimedia, correo electrónico... La
pertenencia a una VLAN puede basarse en una combinación
de factores como puertos, direcciones MAC, subred, hora del
día, forma de acceso, condiciones de seguridad del equipo.

4. SANTIAGO DE CALI, 29 DE AGOSTO DE 2014
PRESENTADO POR:
JENNIFER ANDREA BONILLA RIASCOS
CARRERA:
DESARROLLO DEL SOFTWARE SEMESTRE #2
CORREO:
ANDREBONILLA1997@GMAIL.COM
MATERIA:
FUNDAMENTO DE REDES
DOCENTE:
UGO ANDRES SANCHES BAEZA

5. Asignar una Dirección IP Estática en una Computadora Cableada.
Windows XP
Paso 1:
Haga clic en el botón de Start (inicio)y luego haga clic en Control Panel (Panel de
control).
Paso 2:
Cuando aparece la ventana de Control Panel (Panel de control), haga un doble clic en
Network Connections (Conexiones de red).
Paso 3:
Haga un clic derecho en Local Area Connection (Conexión de Área Local) y haga clic
en Propiedades (Propiedades).

6. Paso 4:
Cuando aparece la ventana Local Area Connection Properties (Propiedades de
Conexión de Red de Área Local), haga clic en Internet Protocol (TCP/IP) y, a
continuación, haga clic en Properties.
Paso 5:
Seleccione el botón Use the following IP address: (Usar la siguiente dirección IP)y

7. rellene los espacios de IP address, Subnet mask y Default gateway (dirección IP,
máscara de subred y Puerta de enlace predeterminada).
NOTA: En este ejemplo, la dirección IP del router utilizado en el espacio gateway
predeterminado es "192.168.1.1", mientras que la máscara de subred utilizada es
"255.255.255.0" y la dirección IP estática para la computadora es "192.168.1.50".
Paso 6:
Seleccione Use the following DNS server addresses (Usar las siguientes direcciones de
servidor DNS) e introduzca el Preferred DNS server (Servidor DNS preferido) y las
direcciones Alternate DNS server(Servidor DNS alternativo) que se obtienen de su
proveedor de servicios de Internet (Internet Service Provider) (ISP).
Paso 7:
Haga clic en OK.

8. SANTIAGO DE CALI, 29 DE AGOSTO DE 2014
PRESENTADO POR:
JENNIFER ANDREA BONILLA RIASCOS
CARRERA:
DESARROLLO DEL SOFTWARE SEMESTRE #2
CORREO:
ANDREBONILLA1997@GMAIL.COM
MATERIA:
FUNDAMENTO DE REDES
DOCENTE:
UGO ANDRES SANCHES BAEZA

9. TAREA#1
CUALES SON LOS MULTIPLOS Y SUBMULTIPLOS DE LA BASE
DECIMAL.
Prefijo binario
Los prefijos binarios sirven para crear múltiplos binarios, es decir
de base 2 (Sistema binario). Actualmente forman parte del estándar
internacional ISO/IEC 80000-13.
Los múltiplos y submúltiplos del SI son los que se han reflejado en
la tabla, se han utilizado otros que hoy día están en desuso como
miria (10 000). En el pasado, los múltiplos utilizados con el sistema
métrico decimal (antecesor del SI) eran: deca, hecto, kilo, miria, y
deci, centi, mili para los submúltiplos. Es decir, uno para cada
múltiplo o submúltiplo de 10. El SI solo tiene en cuenta los
múltiplos y submúltiplos de 1 000 (10 al cubo) y mantiene los de
10, 100, 0.1 y 0.01, ya que dada su cercanía a la unidad (1) tienen
una utilidad y un uso generalizado, por ejemplo: hectárea,
centímetro.
Existen otros tipos de unidades que se utilizan como múltiplos o
submúltiplos que el SI considera de uso temporal o en desuso, como
pueden ser: el quilate métrico (= 200 mg), el angstrom (= 0.1 nm ó
10 elevado a -10 m), el micrón (= 1 μm), etc.
Unidades de información (del byte)
Sistema Internacional
(decimal)
ISO/IEC 80000-13
(binario)
Múltiplo
(símbolo)
SI Múltiplo
(símbolo)
ISO/IE
C

10. kilobyte (kB) 103 kibibyte (KiB) 210
megabyte (MB) 106 mebibyte
(MiB)
220
gigabyte (GB) 109 gibibyte (GiB) 230
terabyte (TB) 1012 tebibyte (TiB) 240
petabyte (PB) 1015 pebibyte (PiB) 250
exabyte (EB) 1018 exbibyte (EiB) 260
zettabyte (ZB) 1021 zebibyte (ZiB) 270
yottabyte (YB) 1024 yobibyte (YiB) 280
Véase también: nibble • byte • sistema octal

11. SANTIAGO DE CALI, 29 DE AGOSTO DE 2014
PRESENTADO POR:
JENNIFER ANDREA BONILLA RIASCOS
CARRERA:
DESARROLLO DEL SOFTWARE SEMESTRE #2
CORREO:
ANDREBONILLA1997@GMAIL.COM
MATERIA:
FUNDAMENTO DE REDES
DOCENTE:
UGO ANDRES SANCHES BAEZA

12. CONFIGURACION DE UNA IP EN EL PC Y EN EL ROUTER.
