Este documento describe los principales componentes de una red local (LAN), incluyendo servidores, estaciones de trabajo, tarjetas de interfaz de red, cableado y recursos compartidos. También explica otros elementos como switches, VLANs y WANs, señalando sus características y funciones.

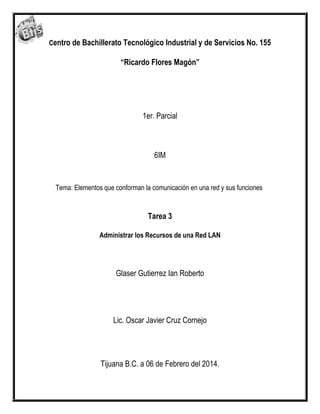

1. Centro de Bachillerato Tecnológico Industrial y de Servicios No. 155
“Ricardo Flores Magón”
1er. Parcial
6IM
Tema: Elementos que conforman la comunicación en una red y sus funciones
Tarea 3
Administrar los Recursos de una Red LAN
Glaser Gutierrez Ian Roberto
Lic. Oscar Javier Cruz Cornejo
Tijuana B.C. a 06 de Febrero del 2014.

2. Componentes de una Red
Servidor: este ejecuta el sistema operativo de red y ofrece los servicios de red a las estaciones de trabajo.
Estaciones de Trabajo: Cuando una computadora se conecta a una red, la primera se convierte en un
nodo de la última y se puede tratar como una estación de trabajo o cliente. Las estaciones de trabajos
pueden ser computadoras personales con el DOS, Macintosh, Unix, OS/2 o estaciones de trabajos sin
discos.
Tarjetas o Placas de Interfaz de Red: Toda computadora que se conecta a una red necesita de una tarjeta
de interfaz de red que soporte un esquema de red específico, como Ethernet, ArcNet o Token Ring. El
cable de red se conectara a la parte trasera de la tarjeta.
Sistema de Cableado: El sistema de la red está constituido por el cable utilizado para conectar entre si el
servidor y las estaciones de trabajo.
Recursos y Periféricos Compartidos: Entre los recursos compartidos se incluyen los dispositivos de
almacenamiento ligados al servidor, las unidades de discos ópticos, las impresoras, los trazadores y el
resto de equipos que puedan ser utilizados por cualquiera en la red.
MAU (Tarjeta de red)
"Network Interface Card" (Tarjeta de interfaz de red) o "Medium Access Unit" (Medio de unidad de acceso).
Cada computadora necesita el "hardware" para transmitir y recibir información. Es el dispositivo que
conecta la computadora u otro equipo de red con el medio físico.
La NIC es un tipo de tarjeta de expansión de la computadora y proporciona un puerto en la parte trasera
de la PC al cual se conecta el cable de la red. Hoy en día cada vez son más los equipos que disponen de
interfaz de red, principalmente Ethernet, incorporadas. A veces, es necesario, además de la tarjeta de red,
un transceptor. Este es un dispositivo que se conecta al medio físico y a la tarjeta, bien porque no sea
posible la conexión directa.

3. Clasificación: En la actualidad existen una gran cantidad de variedad de tarjetas de red desde las que se
colocan dentro de los PC o las externas, así como las de conexión física o inalámbricas, desde las que se
utilizan en las PC normales o en otros dispositivos como Hubs, Routers y Switchs, e incluso impresoras,
escáner y demás, todos estos dispositivos necesitan de la tarjeta de red para conectarse con otros
dispositivos.
RED DE AREA LOCAL LAN (Local Área Network):
Una LAN es un segmento de red que tiene varias computadoras y periféricos.
su extensión esta límitada físicamente a un edificio o a un entorno de 200 metros, o con repetidores podría
llegar a la distancia de un campo de 1 km. su aplicación más extendida es la interconexión de
computadoras personales y estaciones de trabajo en oficinas fabricas etc.
Tipos:La oferta de redes de área local es muy amplia, existiendo soluciones casi para cualquier
circunstancia. Podemos seleccionar el tipo de cable, la topología e incluso el tipo de transmisión que más
se adapte a nuestras necesidades. Sin embargo, de toda esta oferta las soluciones más extendidas son
tres: Ethernet, Token Ring y Arcnet.

4. Una red de área amplia, o WAN,
por las siglas de (wide area network en inglés), es una red de computadoras que abarca varias
ubicaciones físicas, proveyendo servicio a una zona, un país, incluso varios continentes. Es cualquier red
que une varias redes locales, llamadas LAN, por lo que sus miembros no están todos en una misma
ubicación física.
Muchas WAN son construidas por organizaciones o empresas para su uso privado, otras son instaladas
por los proveedores de internet (ISP) para proveer conexión a sus clientes.
Características:
Posee máquinas dedicadas a la ejecución de programas de usuario (hosts).
Una subred, donde conectan varios hosts.
División entre líneas de transmisión y elementos de conmutación (enrutadores).
Es un sistema de interconexión de equipos informáticos geográficamente dispersos, que pueden estar
incluso en continentes distintos. El sistema de conexión para estas redes normalmente involucra a redes
públicas de transmisión de datos.

5. Red VLAN
Una VLAN (acrónimo de virtual LAN, «red de área local virtual») es un método para crear redes lógicas
independientes dentro de una misma red física.1 Varias VLAW pueden coexistir en un
único conmutador físico o en una única red física. Son útiles para reducir el tamaño del dominio de
difusión y ayudan en la administración de la red, separando segmentos lógicos de una red de área local
(los departamentos de una empresa, por ejemplo) que no deberían intercambiar datos usando la red local.
Clasificación
Aunque las más habituales son las VLANs basadas en puertos (nivel 1), las redes de área local virtuales
se pueden clasificar en cuatro tipos según el nivel de la jerarquía OSI en el que operen:
 VLAN de nivel 1 (por puerto). También conocida como “port switching”. Se especifica qué puertos
del switch pertenecen a la VLAN, los miembros de dicha VLAN son los que se conecten a esos
puertos. No permite la movilidad de los usuarios, habría que reconfigurar las VLANs si el usuario se
mueve físicamente. Es la más común y la que se explica en profundidad en este artículo.
 VLAN de nivel 2 por direcciones MAC. Se asignan hosts a una VLAN en función de su dirección
MAC. Tiene la ventaja de que no hay que reconfigurar el dispositivo de conmutación si el usuario
cambia su localización, es decir, se conecta a otro puerto de ese u otro dispositivo. El principal
inconveniente es que si hay cientos de usuarios habría que asignar los miembros uno a uno.
 VLAN de nivel 2 por tipo de protocolo. La VLAN queda determinada por el contenido del campo tipo
de protocolo de la trama MAC. Por ejemplo, se asociaría VLAN 1 al protocolo IPv4, VLAN 2 al
protocolo IPv6, VLAN 3 a AppleTalk, VLAN 4 a IPX...
 VLAN de nivel 3 por direcciones de subred (subred virtual). La cabecera de nivel 3 se utiliza para
mapear la VLAN a la que pertenece. En este tipo de VLAN son los paquetes, y no las estaciones,
quienes pertenecen a la VLAN. Estaciones con múltiples protocolos de red (nivel 3) estarán en
múltiples VLANs.
 VLAN de niveles superiores. Se crea una VLAN para cada aplicación: FTP, flujos multimedia, correo
electrónico... La pertenencia a una VLAN puede basarse en una combinación de factores como
puertos, direcciones MAC, subred, hora del día...

6. Switch
Un switch es un dispositivo de propósito especial diseñado para resolver problemas de rendimiento en la
red, debido a anchos de banda pequeños y embotellamientos. El switch puede agregar mayor ancho de
banda, acelerar la salida de paquetes, reducir tiempo de espera y bajar el costo por puerto.
