Este documento presenta un resumen del experto en geofísica aplicada Jairo Alberto Torres Peña. Indica que actualmente es director de proyectos de una compañía de ingeniería y tiene más de 10 años de experiencia como profesor universitario. Se enfoca en temas como hidrogeología, geofísica, física aplicada y métodos geofísicos. Explica conceptos clave como la resistividad eléctrica y presenta diferentes arreglos de electrodos utilizados en la técnica de sondeo eléctrico vertical.

1. Geofísica Aplicada
www.ccmasterseducation.com
Tomografías de
Resistividad Eléctrica
2D y 3D
Jairo Alberto Torres Peña
Instructor

2. • He is currently Director of Projects of the company DIMANTO INGENIERIA
– 2019-Present. Leading projects in groundwater prospecting, geotechnics and mining
• About 10 years as a university professor in
– Geology, physics and civil engineering program.
• 2018 -2020, Universidad de Pamplona.
– Geology and geophysics master program.
• 2011-2017, Universidad Industrial de Santander.
– Science Faculty.
• 2011, Universitaria de Investigación y Desarrollo –UDI.
• 2011, Unidades Tecnológicas de Santander (UTS).
• Hydrogeology
• Geophysics
• Biophysics
• Electromagneti
sm
• Mechanics
• Research
Seminar
• Geophysical
Methods
• Applied
Geophysics
• Seismic Waves
in Hydrocarbon
Exploration
• Fundamentals
of Geophysics II
• Reservoir
Geophysics
Courses:
Teaching experience
Research experience
Physicist graduated from the UIS with master's studies in earth sciences from the EAFIT
University and candidate for a Magister in Geophysics from the University of Nariño.
• Director of 30 degree projects (research, business practice and
diploma) 2011-2020, UIS, UdP, ITM
• Consultant in computational geophysics UIS and ICP. (2008-2009).
• Consultant in computational and applied geophysics (2014-2018).
• Seismic Migration Project (UdP, UIS, UdeA and ITM).
• Independent consultant in geotechnical projects, groundwater
prospecting, mining (2014-2019).
• Geologia y Servicios Ltda, Hydroingenieira, Geoteck, Sandox Cientifica,
Quasar Ingenieros, Consultores del Oriente.
Academic formation

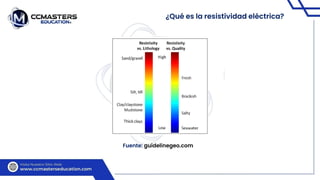

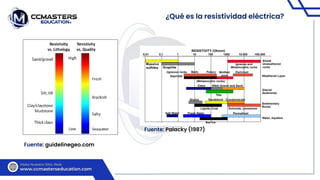

4. ¿Qué es la resistividad eléctrica?
Fuente: guidelinegeo.com

5. ¿Qué es la resistividad eléctrica?
Fuente: guidelinegeo.com
Fuente: Palacky (1987)

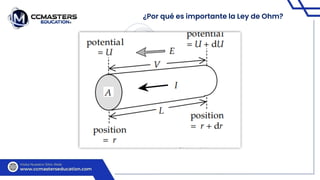

6. ¿Por qué es importante la Ley de Ohm?

7. Ley de Ohm

8. Fundamentos de la teoría de la exploración
eléctrica mediante campos constantes.

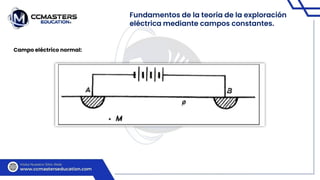

Campo eléctrico normal:

9. Fundamentos de la teoría de la exploración
eléctrica mediante campos constantes.

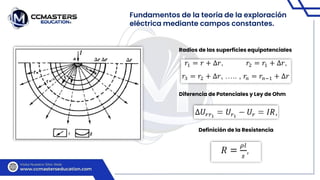

Radios de las superficies equipotenciales
Diferencia de Potenciales y Ley de Ohm
Definición de la Resistencia

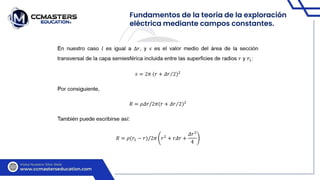

10. Fundamentos de la teoría de la exploración
eléctrica mediante campos constantes.

11. Fundamentos de la teoría de la exploración
eléctrica mediante campos constantes.

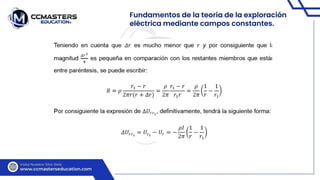

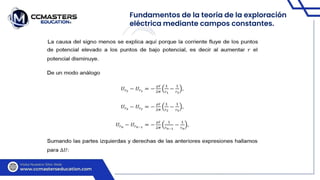

12. Fundamentos de la teoría de la exploración
eléctrica mediante campos constantes.

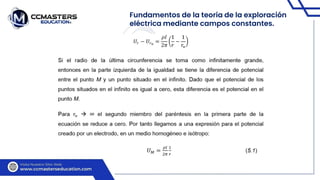

13. Fundamentos de la teoría de la exploración
eléctrica mediante campos constantes.

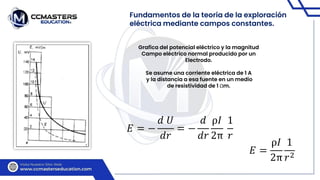

14. Fundamentos de la teoría de la exploración
eléctrica mediante campos constantes.
Grafica del potencial eléctrico y la magnitud
Campo eléctrico normal producido por un
Electrodo.
Se asume una corriente eléctrica de 1 A
y la distancia a esa fuente en un medio
de resistividad de 1 Ωm.
𝐸 = −
𝑑 𝑈
𝑑𝑟
= −
𝑑
𝑑𝑟
ρ𝐼
2π
1
𝑟
𝐸 =
ρ𝐼
2π
1
𝑟2

15. Fundamentos de la teoría de la exploración
eléctrica mediante campos constantes.

16. Fundamentos de la teoría de la exploración
eléctrica mediante campos constantes.

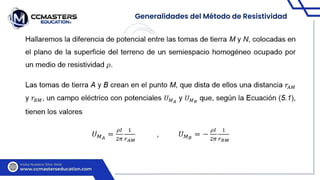

17. Generalidades del Método de Resistividad

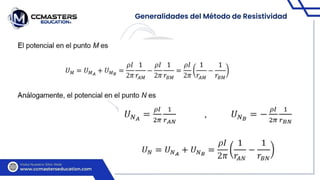

18. Generalidades del Método de Resistividad

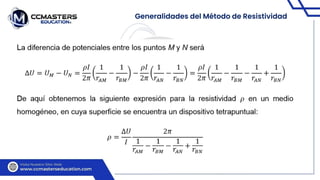

19. Generalidades del Método de Resistividad

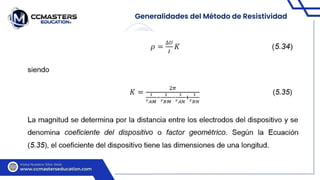

20. Generalidades del Método de Resistividad

21. Sondeos Eléctricos Verticales

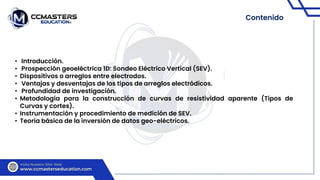

22. Contenido
• Introducción.
• Prospección geoeléctrica 1D: Sondeo Eléctrico Vertical (SEV).
• Dispositivos o arreglos entre electrodos.
• Ventajas y desventajas de los tipos de arreglos electródicos.
• Profundidad de investigación.
• Metodología para la construcción de curvas de resistividad aparente (Tipos de
Curvas y cortes).
• Instrumentación y procedimiento de medición de SEV.
• Teoría básica de la inversión de datos geo-eléctricos.

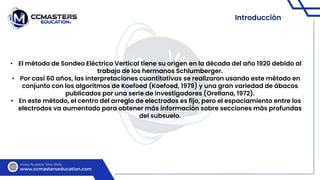

23. Introducción
• El método de Sondeo Eléctrico Vertical tiene su origen en la década del año 1920 debido al
trabajo de los hermanos Schlumberger.
• Por casi 60 años, las interpretaciones cuantitativas se realizaron usando este método en
conjunto con los algoritmos de Koefoed (Koefoed, 1979) y una gran variedad de ábacos
publicados por una serie de investigadores (Orellana, 1972).
• En este método, el centro del arreglo de electrodos es fijo, pero el espaciamiento entre los
electrodos va aumentado para obtener más información sobre secciones más profundas
del subsuelo.

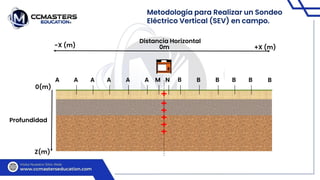

24. Metodología para Realizar un Sondeo
Eléctrico Vertical (SEV) en campo.
+
+
+
+
+
+
M N
A
A
A
A
A
A B B B B B B
Profundidad
Distancia Horizontal
0(m)
Z(m)
0m +X (m)
-X (m)

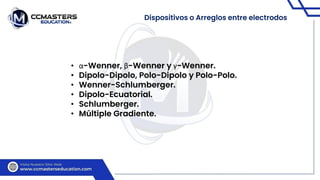

25. Dispositivos o Arreglos entre electrodos
• α-Wenner, β-Wenner y γ-Wenner.
• Dipolo-Dipolo, Polo-Dipolo y Polo-Polo.
• Wenner-Schlumberger.
• Dipolo-Ecuatorial.
• Schlumberger.
• Múltiple Gradiente.

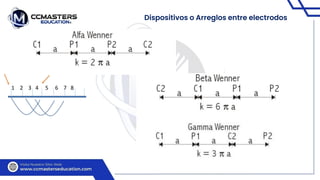

26. Dispositivos o Arreglos entre electrodos
1 2 3 4 5 6 7 8

27. MUCHAS GRACIAS
