Este documento describe diferentes tipos de topologías LAN. Explica topologías físicas como bus circular, anillo, estrella, jerárquica, malla y árbol. También cubre topologías lógicas como broadcast, donde cada estación envía datos a todas las demás, y transmisión de tokens, donde un token electrónico controla el acceso secuencial a la red.

1. Topologías LAN
Adrián Guerrero Romero

2. Introducción a las topologías LAN

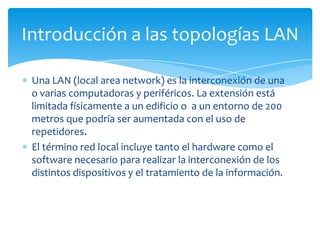

Una LAN (local area network) es la interconexión de una
o varias computadoras y periféricos. La extensión está
limitada físicamente a un edificio o a un entorno de 200
metros que podría ser aumentada con el uso de
repetidores.
El término red local incluye tanto el hardware como el
software necesario para realizar la interconexión de los
distintos dispositivos y el tratamiento de la información.

3. Historia
El aumento de la demanda y utilización de computadoras
en universidades y laboratorios de investigación en la
década de 1960 generó la necesidad de proveer
interconexiones de alta velocidad entre los sistemas de
computadoras.
Cambridge Ring fue desarrollado en la Universidad de
Cambridge en 1974 pero nunca fue desarrollada para
introducirla en el mercado como un producto comercial
satisfactorio.
Ethernet fue desarrollada en Xerox PARC en 1973–1975.
ARCNET fue desarrollada por Datapoint Corporation en
1976 y anunciada en 1977. La primera instalación comercial
se hizo en diciembre de 1977.

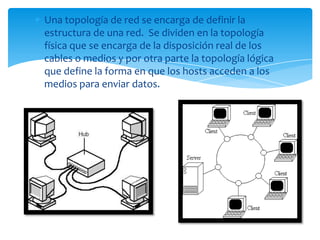

4. Una topología de red se encarga de definir la
estructura de una red. Se dividen en la topología
física que se encarga de la disposición real de los
cables o medios y por otra parte la topología lógica
que define la forma en que los hosts acceden a los
medios para enviar datos.

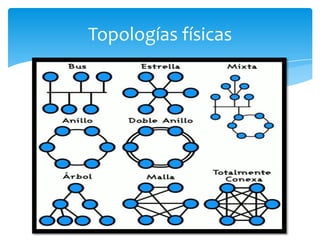

5. Topologías físicas

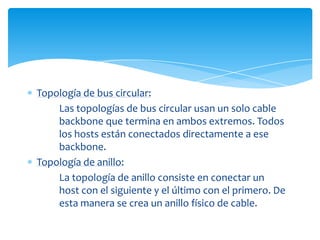

6. Topología de bus circular:
Las topologías de bus circular usan un solo cable
backbone que termina en ambos extremos. Todos
los hosts están conectados directamente a ese
backbone.
Topología de anillo:
La topología de anillo consiste en conectar un
host con el siguiente y el último con el primero. De
esta manera se crea un anillo físico de cable.

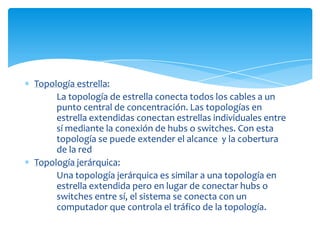

7. Topología estrella:
La topología de estrella conecta todos los cables a un
punto central de concentración. Las topologías en
estrella extendidas conectan estrellas individuales entre
sí mediante la conexión de hubs o switches. Con esta
topología se puede extender el alcance y la cobertura
de la red
Topología jerárquica:
Una topología jerárquica es similar a una topología en
estrella extendida pero en lugar de conectar hubs o
switches entre sí, el sistema se conecta con un
computador que controla el tráfico de la topología.

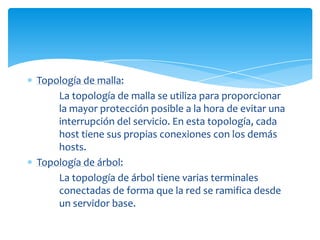

8. Topología de malla:
La topología de malla se utiliza para proporcionar
la mayor protección posible a la hora de evitar una
interrupción del servicio. En esta topología, cada
host tiene sus propias conexiones con los demás
hosts.
Topología de árbol:
La topología de árbol tiene varias terminales
conectadas de forma que la red se ramifica desde
un servidor base.

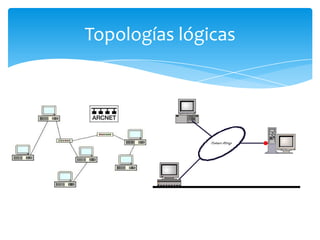

9. Topologías lógicas

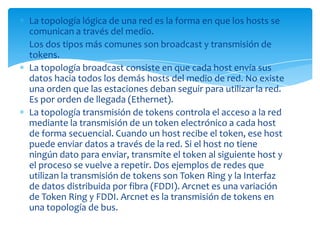

10. La topología lógica de una red es la forma en que los hosts se
comunican a través del medio.
Los dos tipos más comunes son broadcast y transmisión de
tokens.
La topología broadcast consiste en que cada host envía sus
datos hacia todos los demás hosts del medio de red. No existe
una orden que las estaciones deban seguir para utilizar la red.
Es por orden de llegada (Ethernet).
La topología transmisión de tokens controla el acceso a la red
mediante la transmisión de un token electrónico a cada host
de forma secuencial. Cuando un host recibe el token, ese host
puede enviar datos a través de la red. Si el host no tiene
ningún dato para enviar, transmite el token al siguiente host y
el proceso se vuelve a repetir. Dos ejemplos de redes que
utilizan la transmisión de tokens son Token Ring y la Interfaz
de datos distribuida por fibra (FDDI). Arcnet es una variación
de Token Ring y FDDI. Arcnet es la transmisión de tokens en
una topología de bus.
